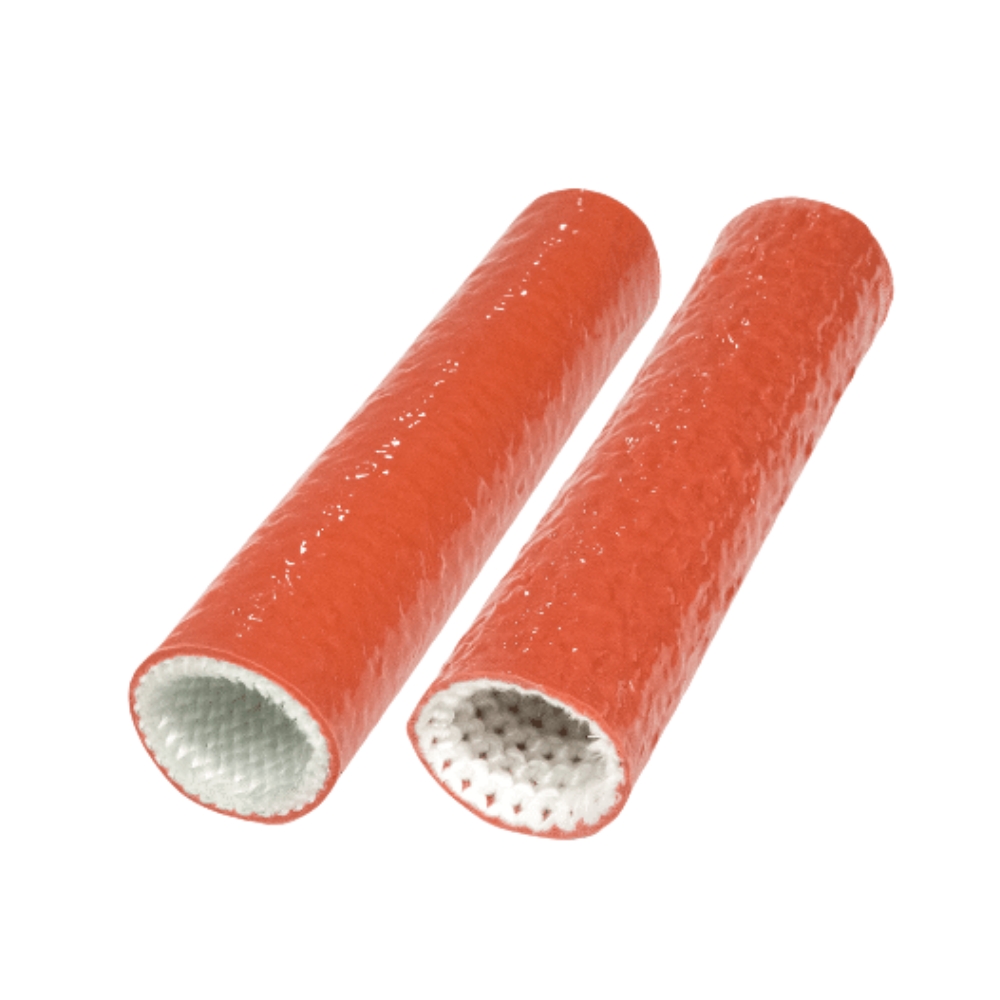

Cos'è una manica ignifuga?

UN Manica antincendio è una guaina protettiva ad alta temperatura progettata per proteggere tubi flessibili, cavi e fili da calore estremo, fiamme libere, schizzi di metallo fuso e usura meccanica. È comunemente utilizzata in macchine idrauliche, sistemi automobilistici, trasporto ferroviario, ingegneria aerospaziale, produzione di acciaio e industria pesante.

Una manica antincendio standard è composta da:

• Uno strato interno in fibra di vetro intrecciata

• Uno spesso rivestimento esterno in gomma siliconica

Questa struttura consente una resistenza al calore continuo fino a 260 °C, flessibilità a freddo a -70 °C e resistenza alla fiamma a breve termine superiore a 1090 °C, a seconda dello spessore del rivestimento. Con l'aumentare della complessità e dell'intensità di calore delle apparecchiature, le maniche antincendio sono diventate essenziali per la sicurezza industriale.

Come funzionano le maniche antincendio

Struttura in fibra di vetro rivestita in silicone

La combinazione di fibra di vetro e silicone garantisce isolamento termico, resistenza alle fiamme, resistenza all'olio e protezione dall'abrasione.

Meccanismo di isolamento termico

Le maniche antincendio offrono protezione grazie a:

• Riflettere il calore radiante

• Rallentamento della penetrazione del calore

• Resistenza all'esposizione diretta alla fiamma

• Bloccaggio di olio e spray chimici

Resistenza al metallo fuso e all'olio

Il rivestimento in silicone impedisce al metallo fuso di aderire alla superficie, rendendolo adatto per acciaierie, fonderie e impianti di saldatura.

Tipi di maniche antincendio

Manicotto antincendio standard

Protezione multiuso per tubi flessibili e cavi.

Manicotto antincendio ad alta temperatura per impieghi gravosi

Progettato per ambienti con temperature estreme e schizzi di materiale fuso.

Guaina termica in fibra di vetro testurizzata

Flessibile e ideale per percorsi stretti.

Manicotto antincendio con chiusura a strappo

Adatto per l'installazione in loco senza smontaggio dell'attrezzatura.

Applicazioni delle maniche antincendio

Sistemi idraulici

Previene la rottura dei tubi causata dal calore radiante o dall'esposizione al fuoco.

Automobilismo e Motorsport

Comunemente utilizzato su tubazioni del carburante, tubazioni dei freni, sistemi turbo e cablaggi.

Veicoli ferroviari

Rispetta i rigorosi standard di bassa emissione di fumi e bassa tossicità per i trasporti pubblici.

Aerospaziale e difesa

Utilizzato per sistemi motore, turbine e componenti ad alte prestazioni.

Cavi elettrici e cablaggi industriali

Protegge i cavi nelle acciaierie, nelle centrali elettriche e negli impianti chimici.

Vantaggi dell'utilizzo di una manica antincendio

• Ottima resistenza alle fiamme e agli schizzi di materiale fuso

• Maggiore durata delle apparecchiature

• Rischio ridotto di guasti dovuti a incendi

• Resistenza all'olio, ai prodotti chimici, ai raggi UV e all'abrasione

• Mantiene la flessibilità a temperature estremamente basse

Guida alla selezione delle dimensioni delle maniche antincendio

Misurare il diametro esterno del tubo

Misurare sempre il diametro esterno per garantire la corretta vestibilità.

Selezionare lo spessore della parete corretto

Le maniche più spesse offrono una maggiore protezione dalle temperature e dagli schizzi.

Determinare la lunghezza corretta della manica

Aggiungere dal 5 al 10 percento di lunghezza in più per adattarsi ai movimenti e alle flessioni.

Come installare una manica antincendio

Fasi di installazione

1. Misurare il tubo e tagliare il manicotto.

2. Far scorrere il manicotto sul tubo o sul cavo.

3. Sigillare entrambe le estremità utilizzando morsetti, nastro di silicone o fascette termoretraibili.

Errori comuni

• Selezionare una manica troppo piccola

• Lasciando le estremità non sigillate

• Allungamento eccessivo dello strato di silicone

Manicotto antincendio vs manicotto in fibra di vetro

Molti utenti confondono i manicotti antincendio con quelli in fibra di vetro. Sebbene entrambi utilizzino fibra di vetro, le loro prestazioni sono diverse.

Confronto dei materiali

Riepilogo

Le guaine ignifughe sono ideali per ambienti ad alto rischio, come esposizione a fiamme, metallo fuso e spruzzi d'olio. Le guaine in fibra di vetro sono ideali per l'isolamento termico generale senza esposizione alle fiamme.

Certificazioni e rapporti di prova della nostra manica antincendio

Le nostre maniche antincendio soddisfano gli standard internazionali in materia di sicurezza antincendio, tossicità del fumo, conformità ferroviaria, resistenza all'abrasione, resistenza alla temperatura e resistenza chimica.

Certificazioni internazionali

• Certificazione MSHA

• UL 1441

• Direttiva ROHS

• PORTATA

Test di temperatura e ambientali

• Test a bassa temperatura di meno 70°C

• Test di resistenza al calore continuo a 260°C

Certificazioni ferroviarie

• Norma DIN EN 45545-2:2020

• DIN 45545 Bassa tossicità dei fumi

• Norme ferroviarie tedesche DIN 54837 e 5510-2

• NF EN ISO 11925-2 (15 e 30 secondi)

• TB/T 3138-2018 Norma cinese sui ritardanti di fiamma per le ferrovie

Resistenza meccanica e chimica

• Test di schizzi di materiale fuso (BS EN 373)

• Prova di abrasione (BS EN 388)

• Prova di resistenza all'olio (BS EN ISO 6530)

• Prova di resistenza alla trazione (BS 2576)

Prestazioni termiche

• Test di conduttività termica (ASTM C177)

Suggerimenti per la manutenzione

• Ispezionare le maniche ogni tre o sei mesi

• Sostituire le maniche danneggiate o indurite

• Pulire con acqua tiepida

• Assicurarsi che le guarnizioni terminali rimangano ben strette

Domande frequenti

1. A quale temperatura può resistere una manica antincendio?
Fino a 260°C in modo continuo e temperature superiori in caso di breve esposizione al fuoco.

2. Le maniche antincendio possono proteggere dagli schizzi di metallo fuso?
Sì, soprattutto le versioni rivestite in silicone.

3. Possono essere utilizzati su linee di carburante o idrauliche?
Sì, i manicotti antincendio sono progettati specificamente per i sistemi fluidi.

4. Le maniche antincendio sono impermeabili?
La superficie in silicone garantisce un'eccellente resistenza all'acqua e all'olio.

5. Come faccio a scegliere la taglia giusta?
Misurare il diametro esterno del tubo flessibile e selezionare il diametro interno più simile.

6. Sono conformi agli standard ferroviari?
Sì, i nostri manicotti antincendio soddisfano numerose certificazioni ferroviarie internazionali.

UN Manica antincendio è una soluzione protettiva altamente efficace per tubi flessibili, fili e cavi esposti ad alte temperature, fiamme, schizzi di metallo fuso e ambienti industriali difficili. Grazie alla sua struttura in fibra di vetro rivestita in silicone e alle certificazioni complete, offre sicurezza e durata superiori rispetto alle guaine in fibra di vetro standard. Questo lo rende un componente essenziale per applicazioni automobilistiche, idrauliche, ferroviarie, aerospaziali e manifatturiere.
