Le guaine protettive termiche alluminate BSTFLEX sono schermi termici radianti flessibili progettati per proteggere cablaggi automobilistici, cavi elettrici, tubi flessibili, linee del carburante e dei fluidi instradati vicino a sistemi di scarico, turbocompressori, componenti EGR, blocchi motore e altre aree ad alta temperatura.
Queste guaine combinano una superficie esterna in alluminio termoriflettente con fibra di vetro o altre strutture tessili ad alta temperatura. Lo strato riflettente riduce il calore radiante che raggiunge il componente protetto, mentre lo strato tessile fornisce flessibilità e aiuta a mantenere la separazione tra la fonte di calore e il tubo, il cavo o l'assemblaggio del cablaggio.
I design disponibili includono guaine tubolari a scorrimento, guaine alluminate cucite, strutture auto-chiudenti, guaine avvolgenti con chiusura a strappo e schermi termici con chiusura a scatto. Diametri, lunghezze, forme, strati isolanti e sistemi di fissaggio personalizzati possono essere sviluppati per applicazioni di protezione termica OEM e aftermarket.
I moderni vani motore e i sistemi di post-trattamento dei gas di scarico posizionano cablaggi, tubi flessibili e linee dei fluidi sempre più vicino a componenti ad alta temperatura. Collettori di scarico, convertitori catalitici, turbocompressori, sistemi EGR e tubazioni di scarico calde possono esporre gli assemblaggi vicini a un calore radiante significativo anche quando non c'è contatto diretto con la superficie calda.
Una guaina protettiva termica alluminata crea una barriera riflettente attorno al componente sensibile. Questo tipo di protezione è particolarmente utile dove il carico termico primario proviene dal calore radiante circostante piuttosto che dal contatto diretto continuo con la fonte di calore.
I componenti protetti tipici includono:

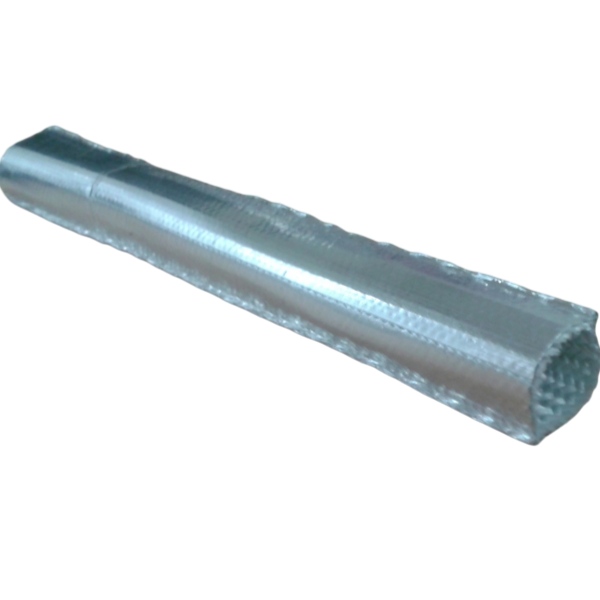

Una delle costruzioni più comuni in questa famiglia di prodotti utilizza fibra di vetro insieme a un foglio di alluminio, pellicola alluminata o altra superficie metallica riflettente.
La struttura in fibra di vetro fornisce un substrato flessibile ad alta temperatura, mentre la superficie in alluminio è posizionata verso la fonte di calore esterna per riflettere l'energia radiante. A seconda dell'applicazione, BSTFLEX può produrre versioni intrecciate, cucite, laminate e multistrato con diverse strutture di parete e sistemi di chiusura.
Le costruzioni disponibili possono includere:
Il cablaggio automobilistico può passare vicino a collettori di scarico, sistemi di turbocompressori, convertitori catalitici, hardware EGR e altre fonti di calore concentrate. Un'esposizione termica eccessiva può accelerare il deterioramento dell'isolamento dei cavi, dei condotti protettivi, dei connettori e dei componenti polimerici circostanti.
Una guaina di protezione termica per cablaggi automobilistici fornisce una barriera termica flessibile attorno al cablaggio consentendo al contempo all'instradamento originale di rimanere compatto. Le costruzioni riflettenti sono particolarmente utili dove lo spazio di installazione limitato rende difficile l'installazione di un tradizionale scudo termico metallico rigido.
Per i nuovi assemblaggi di cablaggi, una guaina tubolare può essere installata prima che vengano montati i connettori. Per un cablaggio esistente che non può essere scollegato, un design avvolgente, auto-chiudente, con chiusura a strappo o a scatto può facilitare l'installazione.
I manicotti alluminizzati vengono utilizzati anche per proteggere i tubi flessibili e le linee dei fluidi che passano attraverso i vani motore caldi e le aree del sottoscocca. Le applicazioni includono linee del carburante, tubi dei freni, tubi idraulici, tubi del liquido di raffreddamento, linee dell'olio, linee della trasmissione e tubi dell'aria condizionata.
La costruzione corretta dipende dalla fonte di calore, dallo spazio disponibile, dal diametro esterno del tubo, dalla flessibilità richiesta e dal fatto che il manicotto protettivo debba essere installato prima o dopo il completamento dell'assemblaggio del tubo.
Per applicazioni che coinvolgono specificamente linee del carburante e tubi dei freni, vedere il nostro Manicotto di protezione termica in alluminio per tubi del carburante e dei freni .
| Costruzione | Ideale per | Installazione |
|---|---|---|

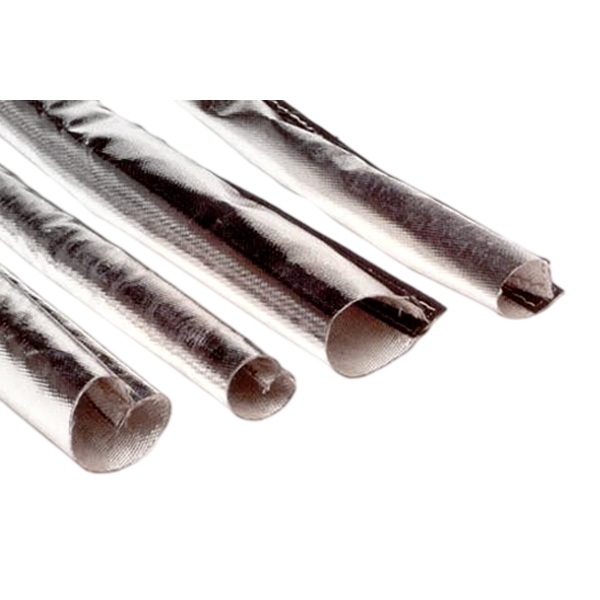

| Manicotto alluminizzato tubolare | Cablaggi, cavi, tubi flessibili e linee dei fluidi assemblati prima del collegamento finale | Far scorrere sopra il componente |
| Manicotto riflettente cucito | Diametri maggiori e protezione termica flessibile | Da infilare |

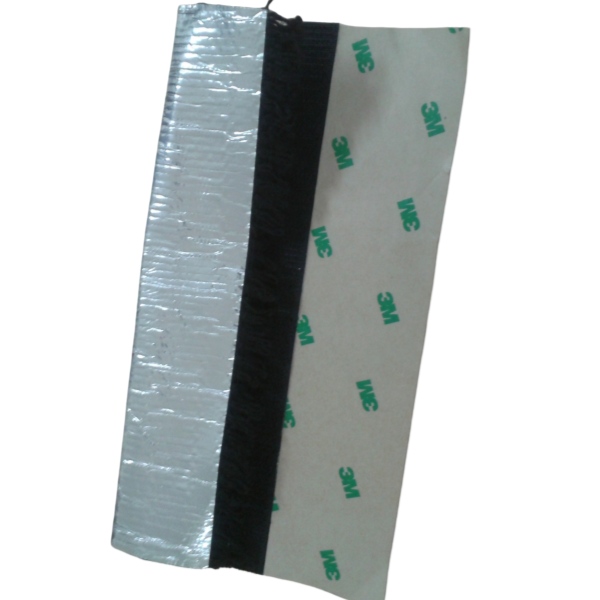

| Manicotto termico con chiusura a strappo | Tubi flessibili, assemblaggi di cavi e cablaggi esistenti | Avvolgere senza scollegare il componente |
| Manicotto termico con chiusura a scatto | Assemblaggi OEM che richiedono un'installazione rimovibile ripetibile | Avvolgere e fissare con i bottoni a pressione |

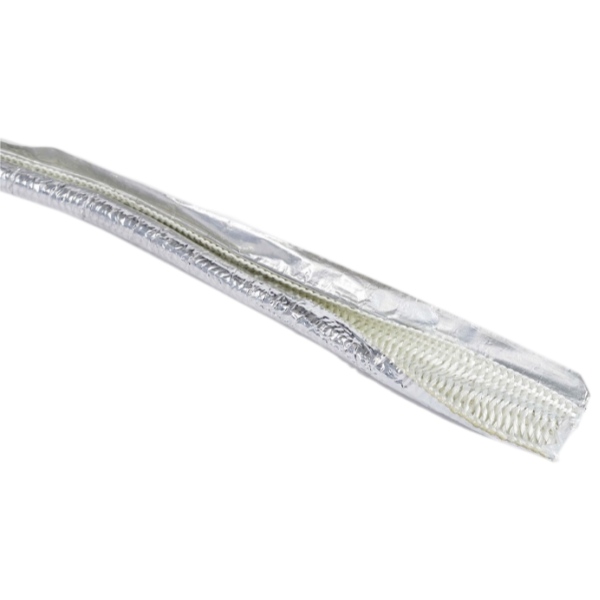

| Manicotto a chiusura automatica | Cablaggi e fasci di cavi che richiedono un assemblaggio rapido | Aprire e avvolgere attorno al fascio |
| Manicotto alluminizzato multistrato | Applicazioni che richiedono un isolamento aggiuntivo tra la superficie riflettente e il componente protetto | Dipendente dall'applicazione |
I manicotti termici alluminizzati BSTFLEX sono comunemente sviluppati per zone ad alta temperatura in veicoli passeggeri, veicoli commerciali, camion, autobus, macchine edili e altre attrezzature mobili.
Non ogni problema termico dovrebbe essere risolto con lo stesso prodotto. BSTFLEX produce diverse tecnologie di protezione dal calore e distinguere queste applicazioni aiuta gli ingegneri a selezionare la struttura corretta.

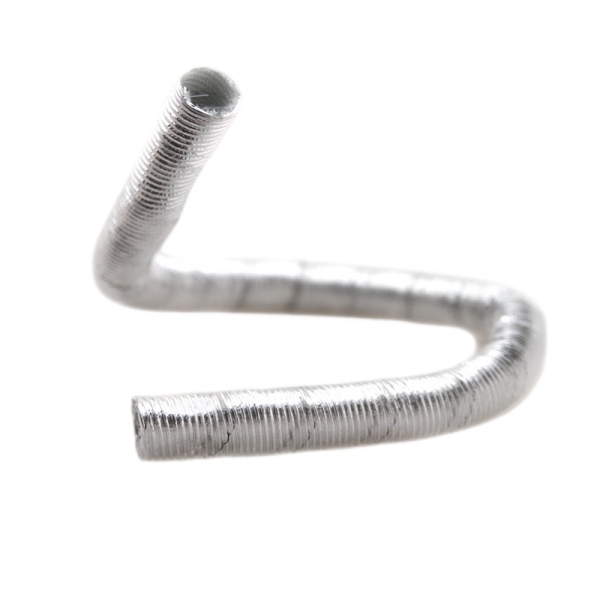

Per alluminio corrugato, carta-alluminio e tubi flessibili sagomati utilizzati per condotti dell'aria, sistemi di preriscaldamento o protezione tubolare sagomata, consulta la nostra gamma di Tubi di Protezione Termica Alluminizzati .
Se l'applicazione richiede fibra di vetro rivestita in silicone, basalto, silice, fibra in stile titanio o un'altra tecnologia di manicotto termico invece di una protezione riflettente specificamente alluminizzata, consulta Manicotti Termici e Schermi Protettivi .

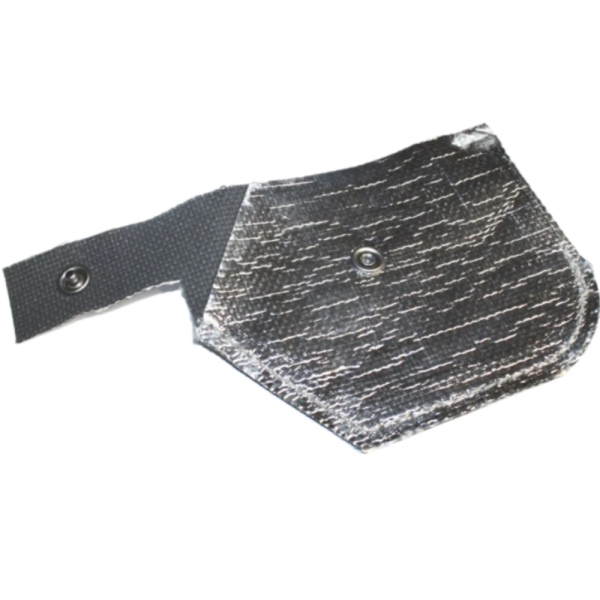

I complessi assemblaggi automobilistici possono richiedere uno schermo tagliato e formato attorno a diramazioni, connettori, valvole, sensori o geometrie irregolari dei componenti, piuttosto che un convenzionale manicotto cilindrico. Per queste applicazioni, consulta il nostro Schermo Termico Automobilistico in Fibra di Vetro Alluminizzata su Misura .
BSTFLEX supporta programmi di protezione termica per prototipi, aftermarket e OEM. Invece di limitare i clienti a dimensioni standard dei manicotti, le strutture possono essere sviluppate attorno al componente reale, al processo di installazione e all'esposizione al calore.
Le opzioni di produzione personalizzata possono includere:
Per un nuovo progetto di protezione termica per cablaggi o tubi automobilistici, fornire le seguenti informazioni aiuta BSTFLEX a consigliare una struttura appropriata:
Foto, disegni e campioni fisici sono utili quando si sviluppa una protezione per percorsi complessi o spazi di installazione ristretti.
BSTFLEX produce prodotti di protezione dal calore per applicazioni automobilistiche e industriali, tra cui guaine in fibra di vetro alluminata, schermi termici riflettenti, guaine termiche, tubi di protezione termica sagomati e barriere termiche automobilistiche personalizzate.
Le nostre capacità produttive supportano sia la fornitura di guaine termiche standard che lo sviluppo specifico per l'applicazione di cablaggi, tubi flessibili, cavi e gruppi di condotte per fluidi.
Se stai selezionando una guaina termica alluminata per la piattaforma di un nuovo veicolo o hai bisogno di sostituire un componente di protezione termica automobilistico esistente, inviaci le dimensioni del componente, le informazioni sulla sorgente di calore, foto dell'installazione o disegni. BSTFLEX può valutare l'applicazione e raccomandare una struttura della guaina idonea.
Una guaina protettiva termica alluminata è una guaina flessibile con una superficie esterna metallica riflettente, comunemente abbinata a fibra di vetro o a un altro tessuto resistente al calore. Viene installata attorno a cablaggi, tubi flessibili, cavi o condotte per fluidi per ridurre l'esposizione al calore radiante.
Sì. Le guaine alluminate vengono comunemente utilizzate dove i cablaggi automobilistici sono posizionati vicino a componenti dello scarico, turbocompressori, sistemi EGR o altri componenti caldi. La struttura deve essere scelta in base a temperatura, spazio libero e metodo di installazione.
Sì. I modelli avvolgenti che utilizzano chiusure a strappo (Velcro), chiusure a pressione o strutture autochiusure possono essere installati attorno a molti gruppi di tubi e cablaggi esistenti senza rimuovere i connettori finali.
Una guaina alluminata è generalmente un rivestimento protettivo flessibile a base tessile utilizzato attorno a tubi flessibili, cablaggi e cavi. I tubi ondulati di protezione termica utilizzano una struttura tubolare sagomata o ondulata e sono più adatti per applicazioni che richiedono una geometria del tubo controllata, passaggio d'aria o percorsi sagomati specifici.
Sì. Diametro, lunghezza, struttura del materiale, strato riflettente, strato isolante, metodo di chiusura e imballaggio possono essere personalizzati. È anche possibile sviluppare schermi termici per componenti specifici a partire da disegni o campioni.
