BSTFLEX produce schermi termici stampati per turbocompressori destinati al lato caldo di sistemi turbo automobilistici e industriali. Ogni schermo metallico viene formato attorno allo spazio disponibile, ai punti di montaggio e ai componenti che necessitano di protezione. Inviate un disegno, un campione o fotografie dell'installazione affinché possiamo esaminare la forma, il materiale e il metodo di fissaggio per il vostro progetto.

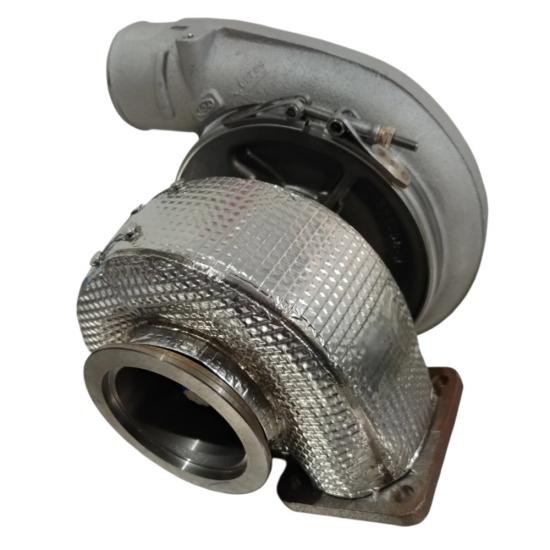

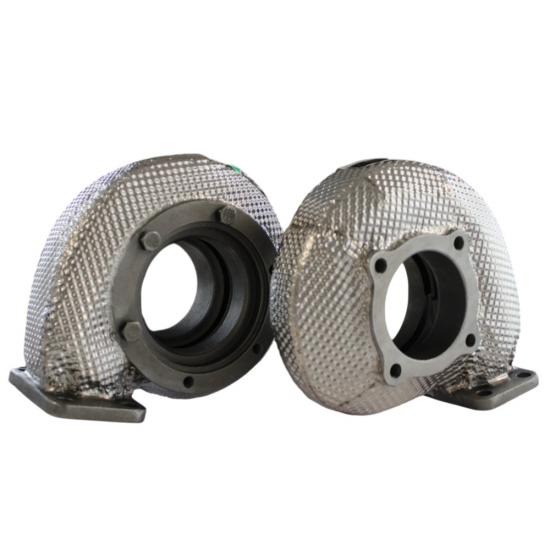

Uno schermo metallico sagomato per l'installazione del turbo
Un turbocompressore si trova vicino a tubi, cablaggi, sensori e pannelli della carrozzeria. Uno schermo rigido fornisce una barriera definita tra queste parti e l'alloggiamento della turbina o le componenti di scarico vicine. Le sue prestazioni dipendono dalla geometria installata, inclusi copertura, gioco, flusso d'aria e il modo in cui il calore può propagarsi attraverso i punti di montaggio.
Possiamo sviluppare un profilo stampato con nervature formate o aree goffrate dove il design richiede maggiore rigidità. Le aperture e le forme dei bordi possono essere pianificate attorno all'ingresso e all'uscita della turbina, ai componenti della valvola wastegate, agli attuatori, ai sensori e all'accesso per la manutenzione. Il design finale deve inoltre lasciare spazio per l'espansione termica ed evitare il contatto con parti in movimento o sensibili al calore.
Opzioni di costruzione per progetti OEM
| Elemento di design | Scelte di progetto da definire |
|---|---|
| Metallo | L'acciaio inossidabile è un punto di partenza comune per uno schermovicino al lato turbina. Altri metalli vengono valutati in base alla posizione effettiva, all'esposizione alla temperatura, alle condizioni di corrosione e ai requisiti di formatura. |
| Struttura | Un guscio metallico singolo formato, o un assemblaggio metallico isolato quando l'obiettivo termico e lo spazio disponibile lo richiedono. La costruzione a strati viene concordata per lo specifico progetto. |
| Forma | Contorni stampati, goffratura locale, nervature, pieghe, ritagli e trattamenti dei bordi basati sul disegno e sul piano di attrezzaggio. |
| Fissaggio | Fori di montaggio, staffe o altre caratteristiche di fissaggio specificate; la posizione e il metodo di assemblaggio vengono verificati rispetto all'effettiva installazione del turbo. |
| Fornitura | Requisiti per prototipi e produzione ripetuta, punti di ispezione e imballaggio concordati durante il preventivo. |
Il grado del materiale, lo spessore della lamiera, l'isolamento, le tolleranze e le prestazioni termiche sono specificati in base all'applicazione. Un grado di metallo o una temperatura di prova da soli non stabiliscono la temperatura raggiunta sul lato protetto di uno schermo installato.
Dove può essere utilizzato lo schermo
- Alloggiamento della turbina del turbocompressore e componenti adiacenti del lato caldo
- Vani motore con spazio limitato attorno a tubi, cavi o sensori
- Uscita di scarico del turbo e pannelli vicini della carrozzeria o dell'attrezzatura
- Assemblaggi motore OEM, programmi di sostituzione e installazioni turbo personalizzate
Dal campione alla parte di produzione
Per una parte nuova, verifichiamo prima la fonte di calore, le parti da proteggere e lo spazio disponibile per uno schermo metallico. Esaminiamo quindi il disegno o il campione per la formatura, il montaggio, la sicurezza dei bordi e l'ispezione ripetibile. L'adattamento del prototipo e le prestazioni termiche dovrebbero essere verificati nell'assemblaggio effettivo del cliente prima che venga approvata una specifica di produzione.
Se il progetto richiede anche uno schermo per il collettore di scarico, consultate il nostro schermo termico per collettore di scarico. Per un materiale di base metallico formabile, consultate la lamiera per schermo termico in acciaio inossidabile goffrato. Esplorate la gamma di schermi termici stampati in metallo per altri componenti formati.
Cosa includere nella vostra richiesta di offerta (RFQ)
Si prega di inviare un disegno 2D o un modello 3D se disponibile, il layout del turbocompressore e dello scarico, la copertura richiesta, le posizioni di montaggio, i giochi minimi, le condizioni termiche previste, l'esposizione ambientale, la quantità target e qualsiasi requisito di test o ispezione. Le fotografie dell'area installata e di una parte esistente sono utili quando non è disponibile un disegno. Esamineremo le informazioni e proporremo il passo successivo di campionatura.
Domande frequenti
È lo stesso prodotto di una coperta termica per turbo?
No. Questa pagina riguarda uno schermo termico metallico rigido e formato con una disposizione di montaggio definita. Una coperta termica per turbo è una copertura isolante flessibile montata attorno all'alloggiamento di una turbina. La scelta dipende dal layout dell'assemblaggio e dall'obiettivo termico.
Potete realizzare uno schermo da un campione esistente?
Sì. Inviate il campione o fotografie chiare con dimensioni, dettagli di montaggio e l'applicazione prevista. Un disegno o un modello 3D aiuta a confermare i punti di adattamento critici prima dell'attrezzaggio e della campionatura.
Quale temperatura può sopportare lo scudo?
Non esiste un'unica classificazione per ogni scudo termico stampato per turbocompressore. Il grado del metallo, la costruzione, la distanza dalla fonte di calore, il flusso d'aria e il ciclo di lavoro influenzano tutti il risultato. Condividi le condizioni operative e la temperatura target del lato protetto in modo che il design possa essere valutato.
