BSTFLEX produce manicotti in rete metallica di acciaio inossidabile per soffietti di scarico automobilistici, tubi di scarico flessibili, disaccoppiatori di scarico e altri gruppi di collegamento flessibili per sistemi di scarico.

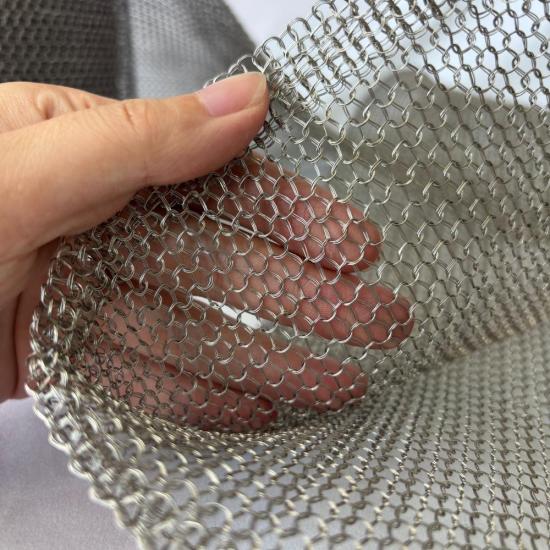

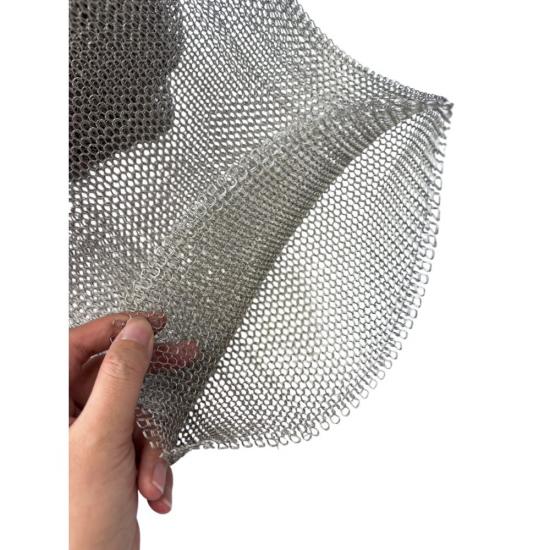

Il manicotto è realizzato intrecciando filo di acciaio inossidabile in una struttura tubolare ad anello. Rispetto alle reti metalliche rigide, la struttura intrecciata può comprimersi, allungarsi e adattarsi attorno a soffietti e componenti di scarico flessibili, mantenendo al contempo una struttura metallica continua.
Per determinate applicazioni di scarico, è possibile inserire contemporaneamente tre fili di acciaio inossidabile nel processo di tessitura. Questa struttura a tre fili intrecciati crea una rete multifilare più robusta con un maggior numero di punti di contatto metallici e può essere personalizzata in base ai requisiti meccanici del sistema di scarico.
Panoramica del prodotto
I soffietti e i tubi di scarico flessibili sono progettati per resistere a vibrazioni, dilatazioni termiche, movimenti del motore e spostamenti meccanici ripetuti. La guaina in rete metallica intrecciata funge da strato metallico flessibile attorno o all'interno del gruppo flessibile di scarico.
A seconda della configurazione dell'impianto di scarico, la rete in acciaio inossidabile a maglia può essere installata direttamente attorno al soffietto, posizionata sotto una treccia esterna in acciaio inossidabile oppure integrata in una struttura di disaccoppiamento dello scarico.
La sua struttura ad anelli permette alla rete di muoversi insieme al soffietto anziché fungere da copertura rigida. Ciò la rende adatta ad applicazioni che richiedono gestione delle vibrazioni, protezione delle superfici, supporto flessibile e separazione meccanica tra strati metallici.
Struttura a maglia a triplo filo
Una delle principali opzioni di produzione offerte da BSTFLEX è la lavorazione a maglia a triplo filo.
In questa costruzione, tre fili di acciaio inossidabile sono disposti in parallelo e intrecciati insieme a formare la stessa struttura tubolare a maglia. I tre fili formano simultaneamente ciascun anello della maglia.
Rispetto a una struttura simile a filo singolo, la rete a maglia a triplo filo contiene più materiale metallico nella stessa struttura a maglia. Ciò può modificare il peso, la rigidità, le caratteristiche di compressione e il comportamento di contatto filo-filo del manicotto finito.
Il numero di fili è solo uno dei fattori da considerare nella progettazione. Nella scelta della rete metallica corretta, è necessario valutare anche il diametro del filo, la densità della maglia, il diametro del manicotto, il tipo di acciaio inossidabile e la posizione di installazione.
Come viene utilizzata la rete metallica a maglia nei soffietti di scarico
I soffietti di scarico sono soggetti a continue vibrazioni e dilatazioni termiche durante il funzionamento del motore. Il soffietto deve rimanere flessibile, compensando al contempo i movimenti tra il motore e il sistema di scarico a valle.

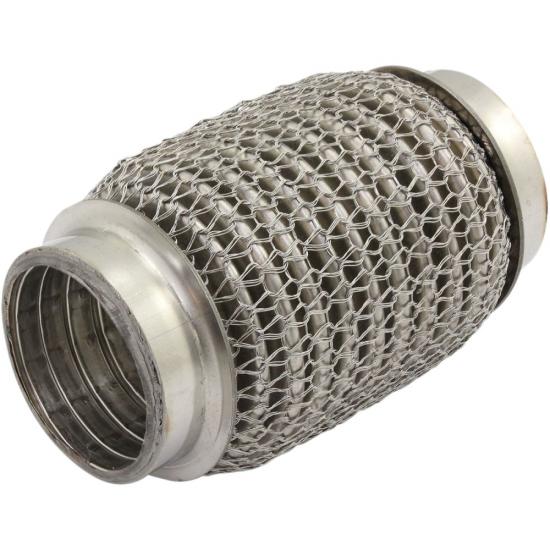

Un manicotto in rete metallica intrecciata può essere montato attorno al mantice per fornire un'interfaccia metallica flessibile. La rete può deformarsi insieme al mantice e mantenere il contatto durante i movimenti ripetuti.
A seconda della configurazione di assemblaggio, la rete a maglia può contribuire a ridurre l'attrito diretto tra il soffietto e i componenti metallici circostanti. Può inoltre creare numerosi punti di contatto filo-filo che contribuiscono allo smorzamento meccanico.
Applicazioni nei tubi di scarico flessibili
I tubi di scarico flessibili sono comunemente utilizzati laddove i tubi di scarico rigidi non possono adattarsi ai movimenti del motore, alla dilatazione termica e alle vibrazioni.
Un tubo di scarico flessibile può includere un soffietto corrugato, un rivestimento interno, una treccia esterna e una rete metallica intrecciata. La costruzione esatta varia a seconda del produttore del sistema di scarico.
La rete a maglia può essere posizionata attorno al soffietto o tra il soffietto e una treccia esterna. La sua funzione dipende dalla configurazione complessiva del tubo flessibile.
BSTFLEX fornisce manicotti in rete metallica su misura in base al diametro esterno del soffietto, al diametro del manicotto richiesto e ai requisiti meccanici del collegamento flessibile finito.
Applicazioni del disaccoppiatore di scarico
I disaccoppiatori per sistemi di scarico automobilistici sono progettati per ridurre la trasmissione delle vibrazioni e dei movimenti del motore al sistema di scarico a valle.
Le reti in acciaio inossidabile a maglia possono essere incorporate nei sistemi di disaccoppiamento dei gas di scarico poiché la struttura ad anelli consente un movimento controllato creando al contempo molteplici punti di contatto per attrito tra i fili.
La corretta costruzione della rete dipende dal design del disaccoppiatore, dalla flessibilità richiesta, dalla posizione di installazione e dall'intervallo di movimento previsto.
Rete metallica a maglia a confronto con treccia in acciaio inossidabile
La rete metallica a maglia e la treccia di acciaio inossidabile sono prodotti diversi e non devono essere considerati componenti identici.
La rete a maglia è formata da anelli di filo interconnessi. La treccia in acciaio inossidabile è prodotta incrociando diagonalmente più fili portanti.
La rete a maglia è generalmente più comprimibile e adattabile, mentre la treccia viene spesso utilizzata come strato di contenimento esterno o di rinforzo.
Alcuni modelli di tubi flessibili di scarico utilizzano sia una rete a maglia che una treccia di acciaio inossidabile nello stesso assemblaggio, poiché le due strutture svolgono funzioni meccaniche differenti.
Diametro del filo personalizzato
Il diametro del filo ha un'influenza diretta sul comportamento della rete a maglia finita.
Un diametro del filo maggiore generalmente aumenta il peso e la rigidità della rete. Un filo più sottile può fornire una struttura più leggera e flessibile.
Il diametro del filo può inoltre influenzare la resistenza alla compressione, la flessibilità dell'anello, l'area di contatto metallico e lo spessore finale del manicotto.
Per questo motivo, il diametro del filo dovrebbe essere scelto insieme alla densità della maglia e al numero di fili, piuttosto che come specifica isolata.
Densità della maglia personalizzata
La densità della maglia controlla la quantità di filo di acciaio inossidabile incorporata in una determinata area o lunghezza del manicotto lavorato a maglia.
Una maglia più fitta contiene più materiale metallico e più punti di contatto tra i fili. Una maglia più aperta, al contrario, offre generalmente maggiore flessibilità e un peso inferiore.
Diversi modelli di soffietti di scarico e tubi flessibili possono richiedere diverse densità di maglia. BSTFLEX è in grado di adattare la struttura della maglia in base a campioni, disegni o requisiti di progettazione forniti dal cliente.
Diametro del manicotto personalizzato
Il manicotto tubolare in rete metallica può essere prodotto in diversi diametri per adattarsi a soffietti di scarico, tubi flessibili e componenti di disaccoppiamento.
Il diametro corretto del manicotto è fondamentale per la buona riuscita dell'assemblaggio. Un manicotto troppo stretto può limitare il movimento, mentre un manicotto troppo largo potrebbe non garantire l'interazione meccanica necessaria.
Per lo sviluppo OEM, si consiglia ai clienti di fornire il diametro esterno del soffietto, il diametro della maglia richiesto e la lunghezza finale del manicotto.
Materiali disponibili
L'acciaio inossidabile è comunemente utilizzato per le reti metalliche dei sistemi di scarico perché offre resistenza alla corrosione, durata meccanica e idoneità ad ambienti di scarico ad alta temperatura.
I materiali tipicamente utilizzati includono l'acciaio inossidabile 304 e 316. Altri tipi di acciaio inossidabile o fili in lega per alte temperature possono essere valutati in base alle specifiche del cliente.
Nella scelta del materiale è necessario tenere conto della temperatura di esercizio, delle condizioni di ossidazione, dell'esposizione al sale stradale, della condensa, della durata utile e della posizione di installazione all'interno del sistema di scarico.
Specifiche tecniche
| Prodotto | Manicotto in rete metallica a maglia di acciaio inossidabile |
|---|---|
| Costruzione | Rete metallica tubolare |
| Configurazione dei cavi | Costruzione a filo singolo o a fili multipli |
| Costruzione in primo piano | Maglia a triplo filo |
| Materiale | acciaio inossidabile |
| Voti tipici | 304, 316 o grado personalizzato |
| Diametro del manicotto di riferimento | Da 25 mm a 150 mm, disponibili misure personalizzate |
| Diametro del filo di riferimento | Da 0,15 mm a 0,30 mm, opzioni personalizzate disponibili |
| Densità della maglia | Costume |
| Strati di maglia | Strati singoli o multipli a seconda del progetto |
| Lunghezza | Lunghezza tagliata o produzione continua |
| Applicazioni | Soffietti di scarico, tubi flessibili, disaccoppiatori di scarico e giunti flessibili di scarico |
| Servizio OEM | Disponibile |
| Sviluppo del campione | Disponibile |
Applicazioni tipiche
- Soffietto di scarico per autoveicoli
- Tubi di scarico flessibili
- Disaccoppiatori per sistemi di scarico automobilistici
- Giunti flessibili di scarico
- Sistemi di scarico per veicoli commerciali
- Sistemi di scarico per autocarri pesanti
- Collegamenti di scarico del generatore
- Tubazioni di scarico dei motori industriali
- Sistemi di scarico marini
- Applicazioni di reti per silenziatori e marmitte
Produzione OEM e personalizzata
BSTFLEX produce manicotti in rete metallica lavorata a maglia secondo disegni, campioni e dimensioni dei componenti di scarico forniti dal cliente.
La produzione su misura può includere diverse qualità di acciaio inossidabile, diametri del filo, quantità di trefoli, diametri delle guaine, densità della maglia e lunghezze finali.
Per i progetti di sostituzione, i clienti possono anche fornire una guaina in rete metallica o un componente di scarico completo già in loro possesso per la valutazione.
Questo metodo di sviluppo basato su campioni è utile quando le specifiche originali della mesh non sono disponibili, ma il cliente ha bisogno di riprodurre la costruzione esistente.
Informazioni necessarie per il preventivo
| Applicazione | Soffietto di scarico, tubo flessibile, disaccoppiatore o giunto flessibile |
|---|---|
| Diametro esterno del soffietto | Necessario |
| Diametro della manica a rete | Necessario |
| Lunghezza finale | Necessario |
| Materiale del filo | 304, 316 o grado specificato |
| Diametro del filo | Obbligatorio se specificato |
| Numero di fili | Singolo, doppio, triplo o personalizzato |
| Densità della maglia | Disegno, specifica o campione |
| Quantità | Pezzi o metri |
| Disegno o campione | Raccomandato |
Perché scegliere BSTFLEX?
BSTFLEX è specializzata in componenti personalizzati per la protezione termica e meccanica, destinati ad applicazioni automobilistiche e industriali.
Per i progetti di reti metalliche in acciaio inossidabile, possiamo offrire supporto per la produzione su disegno, lo sviluppo su campione, configurazioni di filo personalizzate e la produzione OEM.
Per i clienti che necessitano di tre fili di acciaio inossidabile intrecciati insieme nella stessa struttura a maglia tubolare, è disponibile la costruzione a maglia tripla.
Se state sviluppando un soffietto di scarico, un tubo di scarico flessibile o un disaccoppiatore di scarico per autoveicoli, inviateci il vostro disegno tecnico o un campione per una valutazione.
Domande frequenti
Che cos'è una guaina in rete metallica a maglia di acciaio inossidabile?
Si tratta di un manicotto metallico tubolare realizzato intrecciando filo di acciaio inossidabile in anelli interconnessi. La struttura risultante è flessibile, comprimibile e adatta all'installazione attorno a soffietti di scarico e componenti flessibili degli scarichi.
A cosa serve la rete metallica a maglia nei sistemi di scarico?
Viene comunemente utilizzato attorno a soffietti di scarico, tubi flessibili e disaccoppiatori di scarico, dove è necessario uno strato metallico flessibile per la gestione delle vibrazioni, la protezione delle superfici e il supporto meccanico.
Che cos'è una rete a maglia a triplo filo?
La rete a maglia a triplo filo viene realizzata alimentando insieme tre fili di acciaio inossidabile durante il processo di lavorazione a maglia, in modo che i tre fili formino simultaneamente la struttura ad anello.
La rete metallica a maglia è la stessa cosa della treccia in acciaio inossidabile?
No. La rete a maglia è formata da anelli di filo metallico, mentre la treccia è prodotta da fili metallici incrociati diagonalmente. Alcuni sistemi di scarico utilizzano entrambi i prodotti per diverse funzioni.
È possibile personalizzare il diametro del manicotto?
Sì. Il diametro del manicotto può essere prodotto in base alle dimensioni del soffietto di scarico, del tubo flessibile o del componente di disaccoppiamento.
È possibile personalizzare la densità della maglia?
Sì. La densità della maglia, il diametro del filo, il numero di fili e il diametro del manicotto possono essere regolati in base al gruppo di scarico richiesto.
BSTFLEX è in grado di produrre a partire da un campione esistente?
Sì. I clienti possono fornire un campione di manicotto a rete, di gruppo soffietto di scarico o di tubo flessibile esistente per la valutazione dimensionale e costruttiva.
Richiedi un preventivo
Per manicotti in rete metallica a maglia di acciaio inossidabile personalizzati, si prega di fornire l'applicazione, il diametro del manicotto, il diametro del filo, il grado di acciaio inossidabile, il numero di fili, la densità della maglia, la lunghezza finale e la quantità richiesta.
Disegni e campioni esistenti sono benvenuti per lo sviluppo OEM.
