Materiale di protezione termica in acciaio inossidabile: come scegliere la soluzione giusta per la protezione termica dei gas di scarico

Breve riassunto: L'acciaio inossidabile è uno dei materiali più affidabili per la schermatura termica dei gas di scarico, poiché resiste alla corrosione, sopporta le vibrazioni e protegge dal calore radiante, se progettato correttamente. Questa guida illustra le tipologie di materiali per schermature termiche in acciaio inossidabile, le regole di selezione e i suggerimenti per l'installazione utilizzati da ingegneri e costruttori.

---

Perché l'acciaio inossidabile è un materiale di protezione termica di eccellenza per la protezione termica dei gas di scarico

I sistemi di scarico combinano alte temperature superficiali, vibrazioni, cicli termici, spruzzi d'acqua, esposizione al sale e imballaggi ermetici. Un pratico materiale di protezione termica in acciaio inossidabile deve rimanere stabile in queste condizioni mantenendo un'intercapedine d'aria protettiva. L'acciaio inossidabile è ampiamente utilizzato per schermatura termica perché offre:

• Resistenza alla corrosione in ambienti del sottoscocca (acqua, sale stradale, umidità)
• Resistenza meccanica sotto vibrazioni e cicli termici
• Durata come strato esterno che protegge gli strati isolanti più morbidi
• Formabilità per disegni stampati, in rilievo o con fossette che aiutano a mantenere la spaziatura

Nelle costruzioni reali, il più efficace scudo termico di scarico Le soluzioni sono solitamente sistemi multistrato: uno strato esterno in acciaio inossidabile + uno strato isolante + un'intercapedine d'aria controllata. Per fonti di calore elevate, ridurre il calore alla fonte può essere ancora più efficace. Consulta il nostro soluzioni di isolamento dello scarico per il controllo della temperatura superficiale del turbocompressore e dei tubi.

SUGGERIMENTO IMMAGINE #1

---

Tipi comuni di materiali per scudi termici in acciaio inossidabile (e quando utilizzarli)

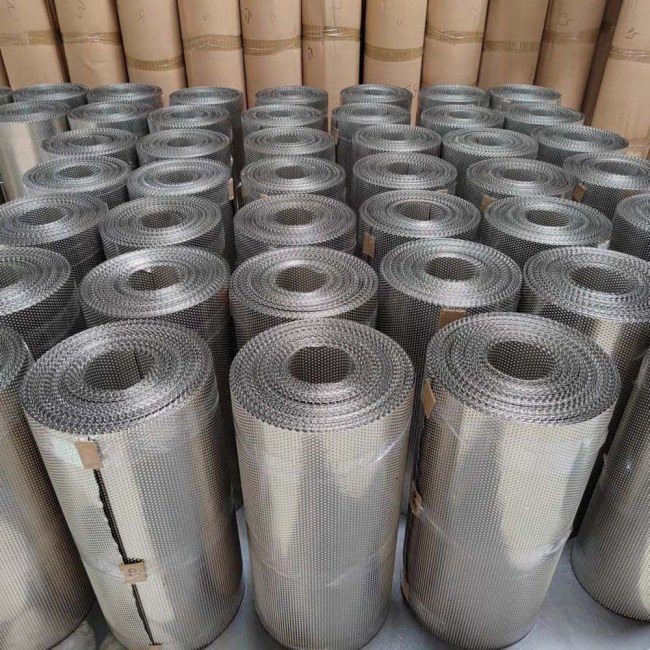

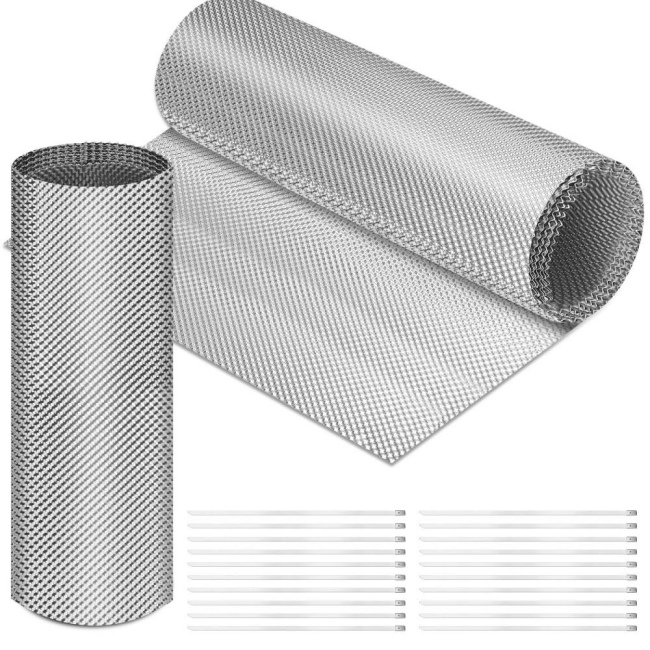

1) Foglio o lamina di acciaio inossidabile goffrato/increspato

I design in acciaio inossidabile goffrati o alveolati aiutano a mantenere la microspaziatura e a migliorare la rigidità, il che è prezioso per le vibrazioni del sottoscocca. Sono spesso utilizzati come strato di "armatura" esterno o come parte di una barriera composita. Questo stile è comune quando si necessita di una resistenza durevole. schermatura termica strato che mantiene la forma e protegge l'isolamento sottostante.

2) Scudi termici in acciaio inossidabile stampato (parti fustellate/formate)

Gli scudi stampati sono sagomati per adattarsi alla geometria del veicolo e in genere vengono montati con staffe, bulloni o clip. Se progettati correttamente, mantengono un'intercapedine d'aria e proteggono i componenti adiacenti dal calore radiante. Se hai bisogno di forme tagliate su misura o di parti stampate, consulta capacità personalizzate .

3) Strato esterno inossidabile in una barriera multistrato

Per carichi termici più elevati, l'acciaio inossidabile viene spesso abbinato a materiali isolanti (compositi in fibra di vetro/silice/aerogel, a seconda dei requisiti di progettazione). Lo strato di acciaio inossidabile migliora la durata e la maneggevolezza, mentre l'isolamento riduce il trasferimento di calore. Per le zone di scarico più gravose, abbinare la schermatura a un isolamento della sorgente, come soluzioni di isolamento dello scarico .

SUGGERIMENTO IMMAGINE #2

---

Regole di selezione che gli ingegneri utilizzano per la schermatura termica vicino allo scarico

Utilizzare queste regole per selezionare il giusto materiale di protezione termica in acciaio inossidabile per la tua candidatura:

Regola 1: Identificare la modalità di calore dominante

• Calore radiante dominante: concentrarsi sul mantenimento di un'intercapedine d'aria e sull'utilizzo di uno strato esterno riflettente/metallico stabile.
• Rischio di contatto/quasi contatto: trattarlo come contatto sotto vibrazione; migliorare la spaziatura meccanica e aggiungere isolamento.

Regola 2: Mantenere (o creare) uno spazio d'aria controllato

Uno spazio d'aria ben mantenuto fa spesso la differenza tra "un piccolo miglioramento" e "un miglioramento significativo". L'acciaio inossidabile goffrato/increspato può aiutare a preservare lo spazio quando l'imballaggio è stretto.

Regola 3: Progettazione per vibrazioni e cicli termici

Gli scudi termici sottoscocca si rompono quando perdono forma, si allentano o si consumano. Scegliete una struttura in acciaio inossidabile e un metodo di montaggio che rimangano sicuri. Per il fissaggio e il controllo dei bordi, nastri e barriere di protezione termica può supportare la sigillatura e la protezione localizzate a seconda della zona di temperatura.

Regola 4: Se la fonte di calore è estrema, isolare prima la fonte

La schermatura termica protegge le parti adiacenti; l'isolamento della sorgente riduce la temperatura all'origine. Per il controllo della temperatura superficiale di turbocompressori, downpipe o tubi, iniziare con soluzioni di isolamento dello scarico Aggiungere quindi una schermatura in acciaio inossidabile nei punti in cui è necessario bloccare il calore radiante proveniente dai componenti sensibili.

---

Suggerimenti per l'installazione di scudi termici di scarico in acciaio inossidabile

• Evitare il contatto diretto con tubi caldi, ove possibile; mantenere un'intercapedine d'aria.
• Utilizzare un montaggio sicuro per evitare lo sfregamento causato dalle vibrazioni.
• Proteggere i bordi per evitare di tagliare tubi/fili nelle vicinanze; aggiungere una protezione localizzata dei bordi dove necessario.
• Convalida l'autorizzazione a pieno carico e durante il movimento del motore.
• Confermare i componenti circostanti (tubi/cavi) hanno la loro protezione se il percorso è stretto: protezione antincendio è una soluzione comune.

SUGGERIMENTO IMMAGINE #3

---

Errori comuni nella schermatura termica dello scarico

• Utilizzo dell'acciaio inossidabile come foglio piatto senza intercapedine d'aria: spesso le prestazioni sono inferiori rispetto a un design distanziato.
• Ignorando le vibrazioni: gli scudi allentati sfregano o diventano rumorosi, quindi cedono.
• Schermatura delle parti adiacenti senza abbassare il calore della sorgente: schermatura di coppia con isolamento della sorgente quando le temperature sono estreme.
• Non proteggere i tubi/cavi vicino al percorso di scarico: utilizzare una protezione dedicata come manica antincendio nelle zone critiche.

---

Domande frequenti

L'acciaio inossidabile è un buon materiale di protezione termica per i sistemi di scarico?

Sì. L'acciaio inossidabile è durevole negli ambienti sottoscocca e resiste alla corrosione e alle vibrazioni. I risultati migliori si ottengono con progetti che preservano un'intercapedine d'aria e utilizzano strutture multistrato quando i carichi termici sono elevati.

Qual è il vantaggio del materiale di protezione termica in acciaio inossidabile goffrato o alveolato?

La goffratura migliora la rigidità e aiuta a mantenere la spaziatura. Ciò favorisce una schermatura termica più stabile in caso di vibrazioni e cicli termici, soprattutto quando l'imballaggio è stretto.

Dovrei usare uno scudo termico o un isolamento dello scarico?

La schermatura termica protegge le parti vicine dal calore radiante. L'isolamento dello scarico riduce il calore alla fonte. Nelle zone più critiche, la combinazione di entrambi è l'approccio più affidabile: utilizzare soluzioni di isolamento dello scarico e poi aggiungere schermatura in acciaio inossidabile dove necessario.

Come posso proteggere i tubi flessibili vicino al calore di scarico?

Se i tubi flessibili o il cablaggio sono in prossimità dello scarico, aggiungere una protezione termica dedicata come protezione antincendio Per la protezione localizzata dei bordi, utilizzare un nastri e barriere di protezione termica ove applicabile.

---
