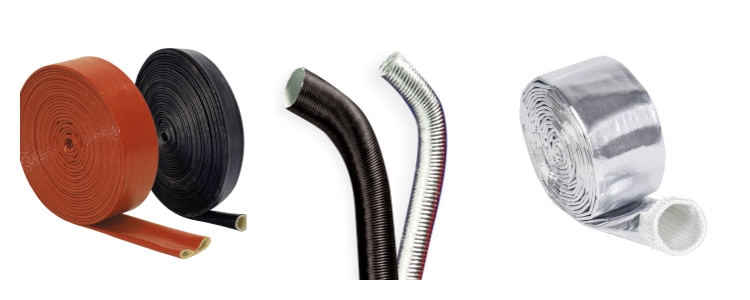

Isolamento termico della linea del carburante Protegge i tubi flessibili del carburante e le linee rigide dal calore radiante, dal flusso d'aria calda e dall'abrasione, contribuendo a ridurre l'assorbimento di calore, migliorare l'affidabilità e ridurre il rischio di danni termici nei vani motore stretti. Se il percorso passa vicino allo scarico, al turbo, al collettore o ad altre zone calde, è necessario un scudo termico della linea del carburante (solitamente una guaina di protezione termica) è uno degli aggiornamenti più efficaci che si possano realizzare.

BSTFLEX produce molteplici strutture di manicotti che possono essere utilizzate come isolamento termico per linee di carburante Esplora tutte le opzioni qui: Manicotto di protezione termica e termica (opzioni di protezione termica della linea del carburante) .

Perché l'isolamento termico della linea del carburante è importante

• Riduce l'assorbimento di calore: limita l'assorbimento del calore radiante dai componenti lato caldo dello scarico e del turbo.
• Migliora l'affidabilità: protegge i rivestimenti delle tubazioni del carburante dall'invecchiamento accelerato, dalla formazione di crepe e dall'indurimento.
• Previene i danni da abrasione: I punti di instradamento in prossimità di morsetti/staffe sono punti di guasto comuni.
• Supporta imballaggi più sicuri: aiuta a mantenere un margine di sicurezza quando lo spazio libero è ridotto.

Nozioni di base sullo scudo termico della linea del carburante: modalità di riscaldamento che danneggiano le linee del carburante

La maggior parte dei problemi relativi alle tubazioni del carburante nelle zone calde derivano da una combinazione di:

• Calore radiante: energia termica emessa da scarico, collettori, alloggiamenti turbo e downpipe.
• Convezione: flusso d'aria calda nei vani motore e nelle zone del sottoscocca.
• Contatto di conduzione/sfregamento: le vibrazioni possono causare il contatto della linea o del manicotto con staffe e bordi, creando punti caldi e usura.

Regola di selezione: scegli il tuo scudo termico della linea del carburante in base a (1) tipo di calore, (2) distanza e (3) rischio di abrasione.

Come scegliere l'isolamento termico per le linee del carburante (guida pratica alla selezione)

1) Se il problema principale è il calore radiante vicino allo scarico/turbo

Scegliete una guaina termica riflettente progettata per ridurre il carico termico radiante. Le guaine riflettenti sono comunemente scelte per il passaggio del tubo del carburante vicino ai componenti di scarico perché riducono l'assorbimento di calore senza aggiungere eccessivo ingombro.

Inizia con le opzioni sotto: categoria manicotto scudo termico .

2) Se il problema è dovuto sia al calore che all'abrasione sui morsetti/staffe

Se il filo sfrega contro staffe o bordi duri, la resistenza all'abrasione diventa importante quanto l'isolamento termico. Scegliete una guaina intrecciata o ad alta resistenza più resistente e fissate le estremità per evitare che si sposti durante i cicli di riscaldamento.

Scopri qui le opzioni resistenti all'abrasione: manicotti di protezione termica per la schermatura termica della linea del carburante .

3) Se hai bisogno di capacità di protezione antincendio (zone critiche)

Per le zone di instradamento ad alto rischio in cui è richiesta la protezione dalle fiamme, utilizzare una struttura di guaina ignifuga progettata per esposizioni estreme. Questa soluzione è spesso richiesta quando le linee attraversano zone con temperature elevate o dove i requisiti di controllo del rischio sono più elevati.

Vedi le opzioni delle guaine ignifughe in: manicotti di protezione termica della linea del carburante .

4) Se lo spazio libero è estremamente ridotto

In spazi ristretti, una struttura più sottile può essere la soluzione migliore. Evitate di sovradimensionare inutilmente e utilizzate un sistema di fissaggio adeguato in modo che la guaina rimanga dove dovrebbe e non sfreghi contro le parti circostanti.

Suggerimenti per l'installazione (cosa funziona nei veicoli reali)

• Mantenere la distanza quando possibile: le barriere radianti funzionano meglio con un'intercapedine d'aria.
• Fissare entrambe le estremità: utilizzare morsetti/fascette per impedire la migrazione del manicotto durante le vibrazioni e i cicli di riscaldamento.
• Proteggere i punti di sfregamento: se le staffe sono vicine, aggiungere uno strato esterno più resistente o modificare il routing.
• Ispezionare dopo i cicli di riscaldamento: ricontrollare la ritenzione dopo le esecuzioni iniziali.

Lista di controllo pronta per la richiesta di quotazione (copia/incolla)

• Tipo di linea: linea del carburante / linea di ritorno / linea del vapore (EVAP) / percorso combinato
• Costruzione della linea: tubo di gomma / tubo intrecciato / tubo rigido / misto
• Fonte di calore nelle vicinanze: scarico / collettore / turbo / downpipe / flusso d'aria calda
• Liquidazione: distanza minima dalla parte calda ____ mm / ____ pollici
• Punti di abrasione: staffe / morsetti / bordi (sì/no + foto)
• Dimensioni necessarie: linea OD ____ ; lunghezza manica ____ ; quantità ____
• Ambiente: esposizione all'olio / schizzi / polvere / movimento
• Quantità: prototipo o volume di produzione, data di consegna prevista

Domande frequenti

Qual è il miglior scudo termico per la linea del carburante?

Il migliore scudo termico della linea del carburante Dipende dal rischio principale, ovvero da calore radiante, abrasione o requisiti di protezione dalle fiamme. Per i percorsi adiacenti ai gas di scarico, è comune utilizzare una guaina riflettente. Per lo sfregamento di morsetti/staffe, scegliere una guaina più resistente all'abrasione. Per le zone a rischio critico, specificare una guaina con struttura ignifuga.

Scelgo l'isolamento termico della linea del carburante in base al diametro interno o esterno del tubo?

Le maniche sono in genere dimensionate in base al diametro esterno (OD) della linea o del fascio. Selezionare un diametro interno del manicotto che garantisca l'installabilità senza eccessivo allentamento (che può causare sfregamento e migrazione).

Quale distanza dovrei mantenere dai componenti dello scarico?

Un gioco maggiore è sempre meglio. Quando il gioco è ridotto, utilizzare una struttura del manicotto ad alte prestazioni e fissarla in modo che non entri in contatto con spigoli vivi o parti calde sottoposte a vibrazioni.

Un unico manicotto può funzionare per le linee del carburante, dell'olio e del refrigerante?

Molte guaine termiche possono proteggere diversi tipi di linee, ma la scelta migliore dipende dall'esposizione al fluido, dalla temperatura, dal rischio di abrasione e dall'ambiente di posa. Condividi foto e dettagli delle linee per ricevere una consulenza più rapida.

Hai bisogno di aiuto per scegliere l'isolamento termico per le linee del carburante?

Invia foto della tua zona di routing (in particolare vicino allo scarico/turbo), misure di spazio libero e diametro esterno della linea. Ti consiglieremo il meglio isolamento termico della linea del carburante manica e fornire un preventivo rapido.

Richiedi un preventivo | Visualizza i manicotti di protezione termica della linea del carburante
