Che cosa sta cercando?

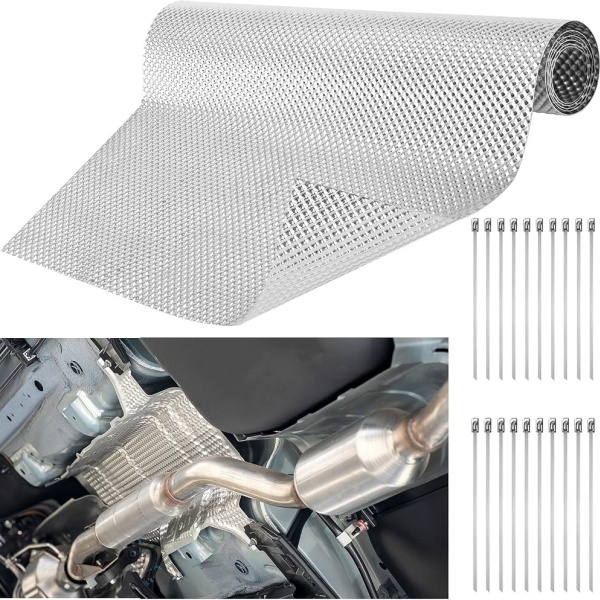

Guarda sotto un veicolo, attorno a un convertitore catalitico, dietro un collettore di scarico o lungo un tunnel di scarico e molti schermi termici in metallo condividono una caratteristica ovvia: la superficie non è piatta.

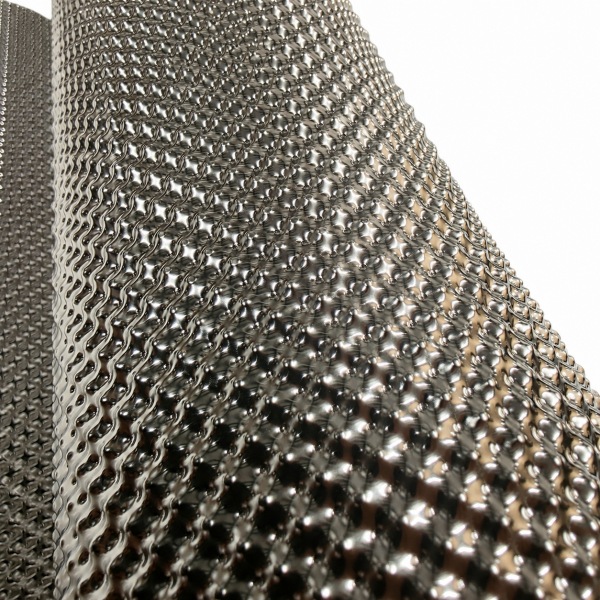

Le fossette, le nervature in rilievo, le texture pressate e i motivi ripetuti che si trovano sugli schermi termici automobilistici sono caratteristiche ingegneristiche funzionali. La goffratura cambia il modo in cui si comporta una sottile lamiera metallica. Invece di fare affidamento solo sullo spessore del materiale per la rigidità, una superficie tridimensionale consente allo schermo di mantenere la sua forma mantenendo il componente relativamente sottile e leggero.
Ecco perché il materiale per schermi termici goffrati è ampiamente utilizzato per sistemi di scarico automobilistici, vani motore, barriere termiche sottoscocca e altre applicazioni in cui temperatura, vibrazioni, spazio di ingombro e massa del veicolo devono essere tutti considerati contemporaneamente.
BSTFLEX produce diversi tipi di materiali per barriere termiche in metallo, tra cui materiale per schermi termici in acciaio inossidabile goffrato, materiale per schermi termici in alluminio goffrato e materiale per schermi termici in Alloy 625 Inconel per progetti personalizzati di gestione termica.
Un foglio piatto e un foglio goffrato possono essere realizzati con lo stesso metallo e lo stesso spessore nominale, eppure il loro comportamento meccanico può essere molto diverso.
Una vasta area di metallo sottile e piatto può flettersi facilmente. Quando installato su un veicolo, può anche essere esposto a vibrazioni, movimento del motore, sollecitazioni stradali, pressione del flusso d'aria e ripetute espansioni e contrazioni mentre il sistema di scarico si riscalda e si raffredda.
Aumentare lo spessore della lamiera è un modo per aumentare la rigidità, ma aggiunge anche peso e consumo di materiale. La goffratura offre un'altra opzione.
Premendo un motivo tridimensionale controllato nella lamiera, il produttore ne modifica la geometria della sezione trasversale. Le caratteristiche in rilievo e incassate rendono il pannello più resistente alla flessione rispetto a una superficie equivalente completamente piatta.
Per gli ingegneri automobilistici, questo crea un'importante opportunità: la stabilità strutturale può essere migliorata senza dipendere esclusivamente da metallo di spessore maggiore.
L'aspetto della lamiera per schermi termici goffrata a volte porta a trattarla come un prodotto metallico modellato. Tale descrizione manca del suo scopo principale.
Nella gestione termica automobilistica, il profilo goffrato può influenzare:
Il motivo ottimale dipende dal metallo di base, dallo spessore della lamiera, dalle dimensioni dello schermo, dalla profondità di formatura e dal metodo di montaggio. Un motivo che funziona bene per un ampio pannello sottoscocca in alluminio potrebbe non essere la configurazione migliore per uno schermo compatto del collettore di scarico in acciaio inossidabile.
Per capire perché la goffratura funziona, considera un semplice foglio di carta. Un foglio piatto si piega facilmente. Una volta che lo stesso foglio viene piegato o formato in un profilo tridimensionale, diventa molto più resistente alla flessione in determinate direzioni.
Il metallo goffrato segue lo stesso principio strutturale generale.
Il motivo in rilievo introduce una geometria locale in una superficie altrimenti piatta. Invece che l'intero pannello si comporti come un unico piano sottile, le sezioni formate resistono alla flessione e aiutano a distribuire i carichi meccanici attraverso il pezzo.
Per la progettazione di schermi termici, questo può essere particolarmente utile quando lo schermo deve coprire un'area relativamente ampia ma il produttore vuole evitare una massa non necessaria.
L'obiettivo non è quindi semplicemente quello di produrre il metallo più sottile possibile. È trovare una combinazione appropriata di:
Un singolo schermo termico può sembrare un piccolo componente del veicolo, ma una piattaforma completa può utilizzare molteplici barriere termiche attorno al motore, al sistema di scarico, al pianale, al sistema di alimentazione e alle apparecchiature di post-trattamento.
Aggiungere uno spessore non necessario a ogni schermo aumenta la massa totale del veicolo e il consumo di materie prime.
Il metallo goffrato offre ai progettisti un altro modo per ottenere il comportamento strutturale richiesto. Invece di risolvere ogni problema di rigidità aumentando lo spessore, la geometria del materiale stesso diventa parte della progettazione del componente.
Questo è uno dei motivi per cui il materiale per schermi termici in alluminio goffrato è particolarmente interessante per applicazioni su grandi superfici. L'alluminio offre già una bassa densità e la goffratura può rendere una lamina sottile più adatta alla manipolazione e all'installazione.
Per le aree più calde in cui si preferisce l'acciaio inossidabile, la goffratura può aiutare in modo simile a creare uno schermo a parete sottile stabile senza trasformare il pezzo in una copertura metallica inutilmente pesante.
Uno schermo termico per veicoli non opera mai in un ambiente statico.
Durante il servizio può essere esposto a:
Un ampio pannello piatto può sviluppare movimenti indesiderati se la sua rigidità, i punti di montaggio e la geometria non sono progettati correttamente. In alcuni casi ciò contribuisce a ronzii, tintinnii o affaticamento attorno ai punti di fissaggio.
Un profilo goffrato può aiutare ad aumentare la rigidità del pannello e modificare il modo in cui la lamina risponde meccanicamente. Non dovrebbe essere visto come una soluzione NVH completa di per sé; la progettazione del montaggio, le distanze, gli elementi di fissaggio e la geometria del componente rimangono ugualmente importanti.
Tuttavia, la goffratura fornisce all'ingegnere termico un altro strumento strutturale per controllare il comportamento di uno schermo termico in metallo sottile.
Rumore, vibrazioni e ruvidità (NVH) non si limitano a motori, sospensioni o finiture interne. Anche uno schermo termico progettato male può diventare una fonte di NVH.
Ciò è particolarmente rilevante per i grandi schermi sottoscocca posizionati vicino a un sistema di scarico. Anche se il pezzo svolge correttamente la sua funzione termica, tintinnii o risonanze indesiderate possono creare un problema di qualità del veicolo.
Durante lo sviluppo OEM, gli ingegneri valutano quindi insieme le prestazioni termiche e il comportamento meccanico.
Le considerazioni progettuali tipiche includono:
La goffratura non dovrebbe essere trattata come un sostituto di una corretta ingegneria termica. Le prestazioni termiche di uno schermo termico automobilistico dipendono dall'intera installazione piuttosto che dal solo motivo superficiale.
I fattori importanti includono:
Laddove la geometria goffrata aiuta a preservare la separazione progettata o la forma strutturale di uno schermo sottile, può contribuire indirettamente a prestazioni termiche costanti. Il suo contributo ingegneristico più ovvio, tuttavia, è strutturale piuttosto che limitato al semplice aumento della resistenza alla temperatura.
Molti schermi termici rigidi per autoveicoli funzionano in modo più efficace quando sono separati dalla superficie calda piuttosto che premuti direttamente contro di essa.
Il motivo è semplice: il contatto diretto metallo-metallo crea un percorso di conduzione del calore.
Quando esiste uno spazio controllato tra il componente di scarico e lo schermo, il design può ridurre la conduzione diretta e utilizzare lo schermo principalmente per gestire il calore radiante che raggiunge il lato protetto.
Ciò significa che gli ingegneri dovrebbero valutare l'intero assemblaggio piuttosto che specificare una lamiera goffrata isolatamente.
Le domande pertinenti includono:

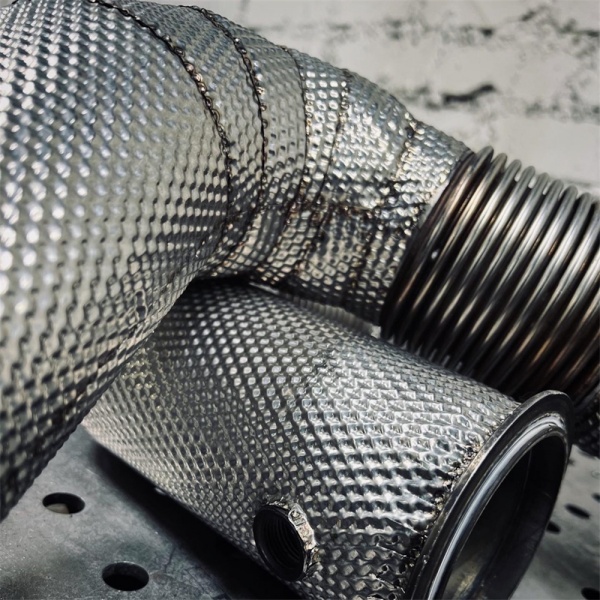

L'acciaio inossidabile viene spesso utilizzato per schermi termici rigidi situati in ambienti di scarico impegnativi. Fornisce una resistenza meccanica utile, resistenza alla corrosione e durata quando esposto a ripetuti riscaldamenti e raffreddamenti.
Quando l'acciaio inossidabile sottile viene goffrato, la superficie strutturata aumenta la rigidità e rende il materiale più adatto per componenti automobilistici formati.
Applicazioni tipiche per lamiera barriera termica in acciaio inossidabile goffrato includono:
Il grado finale di acciaio inossidabile dovrebbe essere selezionato in base all'ambiente di applicazione, alle condizioni di corrosione, ai requisiti di formatura e al carico termico.
L'alluminio segue una logica di progettazione diversa.
La sua principale attrattiva nella gestione termica dei veicoli è il basso peso combinato con una buona formabilità e utili caratteristiche di schermatura dal calore radiante. Ciò lo rende particolarmente pratico per pannelli di grandi dimensioni posizionati lontano dalle zone calde di scarico più severe.
BSTFLEX materiale per schermo termico in alluminio goffrato può essere utilizzato per applicazioni come:
La goffratura è particolarmente utile per l'alluminio perché i pannelli sottili e ampi possono altrimenti risultare relativamente flessibili. Una superficie formata migliora il loro comportamento strutturale pur mantenendo il vantaggio di peso associato al materiale di base.
| Fattore di progettazione | Alluminio goffrato | Acciaio inossidabile goffrato |
|---|---|---|
| Vantaggio principale | Peso ridotto | Durata in zone calde impegnative |
| Installazione tipica | Sottoscocca, pianale, vano motore e barriere secondarie | Collettore di scarico, convertitore, marmitta e lato caldo dello scarico |
| Peso del pannello | Più basso | Più alto a parità di geometria |
| Formabilità | Ben adatto a componenti formati leggeri | Adatto per robusti schermi termici di scarico formati |
| Robustezza meccanica | Adatto dove il peso è prioritario | Preferito dove la sollecitazione meccanica è maggiore |
| Vantaggio della goffratura | Irrigidisce la lamiera leggera | Supporta una costruzione rigida a spessore sottile |
La scelta corretta è determinata dalla zona termica e dall'ambiente meccanico piuttosto che dalla sola goffratura.
Alcuni sistemi di scarico operano oltre le condizioni normalmente assegnate ai convenzionali schermi in alluminio o in acciaio inossidabile standard. I motori turbo ad alte prestazioni, i sistemi per il motorsport e gli assemblaggi di scarico industriali specializzati possono richiedere leghe di nichel a prestazioni più elevate.
Per queste applicazioni, BSTFLEX fornisce anche Materiale per schermi termici in Inconel Alloy 625.
L'Inconel viene generalmente preso in considerazione quando l'esposizione termica estrema, la resistenza all'ossidazione e le prestazioni meccaniche ad alta temperatura giustificano il costo maggiore del materiale.
Dovrebbe quindi essere trattato come un'opzione ingegneristica per condizioni operative severe piuttosto che come un aggiornamento automatico per ogni schermo termico automobilistico.
Non esiste un motivo goffrato universale adatto a ogni barriera termica.
A seconda del processo di produzione e dei requisiti del componente, uno schermo termico metallico può utilizzare:
Il motivo deve essere selezionato in base alla rigidità richiesta, allo spessore della lamiera, alla direzione di formatura e alla geometria del componente finito.
Un motivo complesso non è automaticamente migliore. L'obiettivo è creare una stabilità strutturale sufficiente preservando al contempo la producibilità.

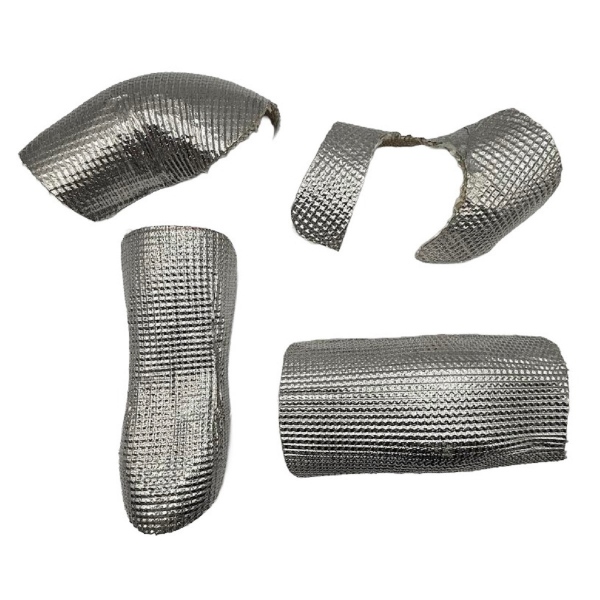

Il materiale dello schermo termico viene spesso ulteriormente stampato, imbutito, piegato o rifilato dopo la produzione iniziale della lamiera o della bobina.
Per questo motivo, la goffratura deve essere compatibile con le successive operazioni di formatura.
Un motivo eccessivamente aggressivo può interferire con l'imbutitura profonda o causare un flusso di materiale imprevedibile in un componente complesso. Un motivo troppo poco profondo potrebbe non fornire la rigidità richiesta.
Lo sviluppo di schermi termici OEM deve quindi considerare la sequenza delle operazioni di produzione, tra cui:
Uno degli errori di approvvigionamento più comuni è richiedere uno schermo termico in metallo basandosi solo su materiale e spessore.
Per esempio:
"Abbiamo bisogno di una lamiera per schermo termico in acciaio inossidabile."
Queste informazioni non sono sufficienti per definire un componente automobilistico affidabile.
L'acquirente dovrebbe considerare anche:
Lo stesso spessore di lamiera può comportarsi in modo molto diverso a seconda della lega, del motivo e della geometria finita.
Clienti diversi acquistano materiali di protezione termica in diverse fasi della catena di produzione.
Un'azienda di stampaggio per scarichi potrebbe richiedere lamiera o bobina goffrata che verrà successivamente pressata in schermi finiti. Un fornitore Tier automobilistico potrebbe invece richiedere un componente sagomato prodotto secondo un disegno.
Quando si richiede un preventivo, gli acquirenti dovrebbero identificare chiaramente se richiedono:
Questa distinzione è particolarmente importante per l'approvvigionamento di schermi termici B2B poiché le attrezzature, le tolleranze dimensionali e il volume di produzione possono influenzare significativamente il metodo di produzione.
Le barriere termiche in metallo goffrato si possono trovare in tutto il veicolo ovunque sia necessario uno schermo rigido e leggero tra una fonte di calore e un componente sensibile alla temperatura.
Lo schermo deve resistere alle vibrazioni del motore e ai ripetuti cicli termici mantenendo la distanza dal collettore e dai componenti vicini.
Gli schermi termici attorno ai convertitori proteggono le strutture del pianale adiacenti, il cablaggio e altri sistemi del sottoscocca dal calore radiante concentrato.
I lunghi percorsi di scarico del sottoscocca richiedono spesso una schermatura dove i tubi passano vicino al pianale del veicolo, ai sistemi di alimentazione o alle strutture della carrozzeria.
Le ampie superfici di schermatura attorno alle marmitte beneficiano di una combinazione di peso ridotto e adeguata rigidità del pannello.
I vani motore compatti dotati di turbocompressore creano gravi sfide di ingombro e gestione termica. L'acciaio inossidabile o leghe ad alte prestazioni possono essere presi in considerazione in base all'ambiente operativo.
Le barriere leggere in alluminio possono aiutare a proteggere il cablaggio, i componenti di aspirazione, l'elettronica e i pannelli della carrozzeria dal calore radiante generato dai componenti del lato scarico.
La tecnologia non è limitata ai veicoli passeggeri.
Gli schermi termici in metallo goffrato possono essere utilizzati anche su:
Queste applicazioni possono porre maggiore enfasi sulla durata poiché i motori possono funzionare per periodi prolungati sotto carico elevato mentre sono esposti a sporco, acqua, vibrazioni e impatti meccanici.
Una richiesta di offerta (RFQ) utile dovrebbe fornire informazioni sufficienti affinché il fornitore comprenda sia il requisito del materiale che l'applicazione finale.
| Voce di specifica | Informazioni da fornire |
|---|---|
| Applicazione | Collettore di scarico, convertitore catalitico, sottoscocca, turbo, marmitta, vano motore o altra posizione |
| Materiale di base | Alluminio, acciaio inossidabile, Inconel o materiale da consigliare |
| Grado | Grado di lega richiesto se già specificato |
| Spessore | Spessore nominale della lamiera o intervallo accettabile |
| Goffratura | Motivo esistente, campione o obiettivo strutturale richiesto |
| Dimensioni | Larghezza, lunghezza o specifica della bobina |
| Lavorazione | Lamiera, semilavorato, stampaggio, formatura o componente finito |
| Disegno | Disegno 2D, modello 3D o campione fisico se disponibile |
| Quantità | Quantità di prototipi e domanda annuale prevista |
BSTFLEX supporta progetti di gestione termica dal materiale grezzo per scudi termici fino ad applicazioni OEM personalizzate.
Le opzioni disponibili possono includere:
Per le opzioni di prodotto attuali, vedere:
Il materiale per scudo termico goffrato è una lamiera o un foglio metallico che è stato formato meccanicamente con un motivo superficiale in rilievo e incassato. La geometria goffrata aumenta la rigidità strutturale di una lamiera sottile e la rende adatta per barriere termiche automobilistiche leggere.
Le goffrature o altre caratteristiche in rilievo aggiungono una geometria tridimensionale al metallo sottile. Ciò può migliorare la rigidità del pannello e aiutare uno scudo termico a mantenere la sua forma progettata sotto vibrazioni e cicli termici.
Per molti scudi automobilistici di spessore sottile, la goffratura offre vantaggi strutturali perché la superficie formata è più resistente alla flessione rispetto a una lamiera completamente piatta di materiale e spessore simili. La costruzione appropriata dipende comunque dall'applicazione.
No. La lega di base determina principalmente la capacità del materiale alle alte temperature. La goffratura modifica la geometria e il comportamento meccanico della lamiera; non trasforma l'alluminio o l'acciaio inossidabile in una lega resistente a temperature più elevate.
L'alluminio è interessante per barriere radianti leggere e scudi di ampia superficie. L'acciaio inossidabile è generalmente preferito in ambienti più esigenti sul lato scarico. La scelta del materiale dovrebbe basarsi sul carico termico, sul peso, sulla corrosione, sulle vibrazioni e sulla posizione di installazione.
Le leghe a base di nichel come l'Inconel 625 possono essere prese in considerazione per ambienti termici severi in cui le prestazioni meccaniche ad alta temperatura e la resistenza all'ossidazione sono importanti. Sono generalmente riservate ad applicazioni che giustificano il loro costo del materiale più elevato.
Sì. La geometria della goffratura può essere sviluppata in base allo spessore del materiale, alle dimensioni del pezzo finito, ai requisiti di formatura e al volume di produzione. I clienti possono fornire disegni, campioni o uno scudo termico esistente per la valutazione.
A seconda del progetto, il materiale può essere fornito per un'ulteriore lavorazione o sviluppato in componenti specifici per l'applicazione. Le richieste di offerta (RFQ) dovrebbero specificare se sono richiesti fogli, semilavorati, componenti formati o scudi termici OEM finiti.
Il valore di uno scudo termico automobilistico goffrato non deriva solo dal motivo superficiale. Deriva dall'utilizzo combinato di geometria, materiale e design dell'installazione.
Un motivo di goffratura correttamente selezionato può conferire al metallo sottile una maggiore stabilità strutturale, supportare una costruzione leggera e aiutare uno scudo termico finito a tollerare le vibrazioni e i cicli termici presenti nei veicoli reali. L'alluminio, l'acciaio inossidabile e l'Inconel possono quindi essere selezionati in base alla zona termica in cui opererà lo scudo.
Per sistemi di scarico OEM, vani motore, convertitori catalitici, turbocompressori o applicazioni sottoscocca, BSTFLEX può esaminare disegni, campioni e requisiti operativi per sviluppare una soluzione di scudo termico in metallo goffrato appropriata.
Inviare il materiale richiesto, lo spessore, le dimensioni, il disegno, la quantità annuale e le informazioni sull'applicazione per richiedere una revisione tecnica, un campione o un preventivo.
