UNrumore proveniente dallo scudo termico del collettore di scaricoIl rumore può derivare da un fissaggio allentato, da un elemento di montaggio danneggiato o dal contatto con un componente adiacente. Il solo rumore non permette di identificare la causa. Sostituire l'involucro metallico senza controllarne i supporti può lasciare il problema originale irrisolto.
Per un produttore di apparecchiature o un acquirente di ricambi, la domanda utile non è semplicemente se un nuovo schermo protettivo sembra più resistente, ma se il componente proposto ripristina la copertura richiesta e rimane correttamente posizionato durante le condizioni operative del motore.

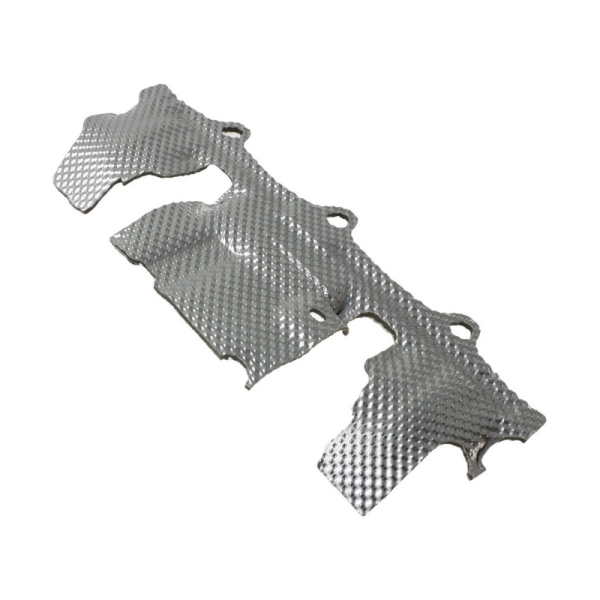

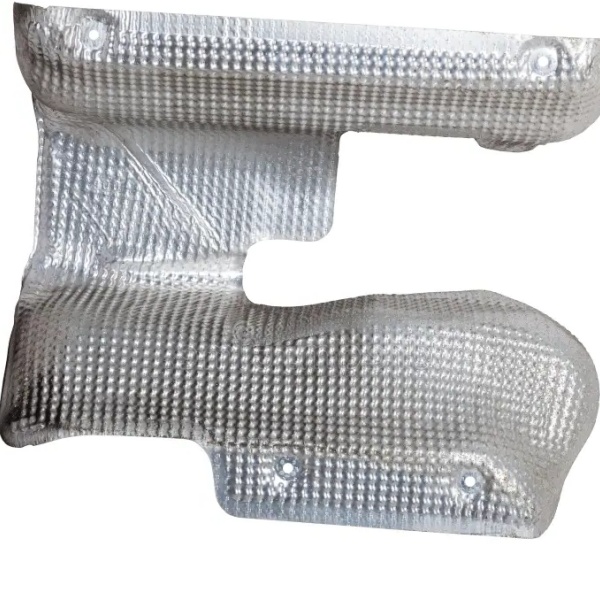

BSTFLEX fornisce unscudo termico del collettore di scarico stampatoRealizzate in alluminio o acciaio inossidabile, con opzioni di isolamento soggette alle specifiche del progetto. Questo articolo tratta della schermatura rigida dei collettori metallici, non delle coperte flessibili per collettori.
Prima di smontare il gruppo, annotare le condizioni riscontrate: avviamento a freddo, minimo a motore caldo, un particolare intervallo di velocità del motore, variazioni di carico o funzionamento dopo recenti interventi sull'impianto di scarico. Indicare la revisione del componente e qualsiasi modifica apportata al collettore, alle staffe o alle tubazioni circostanti.
Un rumore circoscritto a un intervallo di velocità ristretto richiede un'indagine sulla risposta alle vibrazioni. Un rumore che si manifesta dopo il riscaldamento richiede un'indagine sul gioco dipendente dalla temperatura. Nessuna di queste osservazioni costituisce una diagnosi. Perdite di gas di scarico, parti vicine allentate e altri rumori del motore devono essere esclusi da un tecnico qualificato.
Eseguire l'ispezione manuale solo dopo lo spegnimento sicuro, il raffreddamento sufficiente e l'isolamento richiesto dalla procedura dell'apparecchiatura. Non avvicinarsi a un motore in funzione né premere su uno schermo caldo per silenziarlo. Le osservazioni operative controllate devono essere eseguite da personale e con attrezzature idonee allo scopo.
La presenza di un bullone visibile non garantisce che lo schermo sia fissato saldamente. Verificare l'intero sistema di fissaggio confrontandolo con l'assemblaggio approvato: elemento di fissaggio, rondella o distanziale specificati, linguetta dello schermo, staffa e perno di montaggio. Identificare eventuali parti mancanti, filettature danneggiate, componenti disallineati o linguette non più posizionate correttamente.
Alcuni assemblaggi utilizzano distanziali o elementi di isolamento specifici. Altri fissano direttamente lo schermo. La sostituzione di una soluzione con l'altra può modificare sia la ritenzione che il gioco. Non sostituire un componente specifico con una pila di rondelle qualsiasi solo perché il bullone può ancora essere installato.
La specifica di serraggio si riferisce al giunto specifico. Non esiste una coppia di serraggio universale per i bulloni dello scudo termico del collettore di scarico. Dimensioni, materiale, innesto della filettatura, lubrificazione e modalità di montaggio dei dispositivi di fissaggio devono corrispondere alle istruzioni applicabili. Un serraggio aggiuntivo non sostituisce la sostituzione di una linguetta strappata o la riparazione di un supporto danneggiato.
Se il pannello deve essere forzato lateralmente per agganciare l'ultimo elemento di fissaggio, annotare la discrepanza. Far controllare le dimensioni e l'allineamento dell'assemblaggio anziché utilizzare gli elementi di fissaggio per raddrizzare una deformazione inspiegabile del guscio.
Prima di rimuovere lo schermo protettivo, fotografalo nella sua posizione originale; successivamente, fotografa entrambe le facce dell'area interessata. Mantieni l'orientamento del componente e identifica il punto di fissaggio coinvolto. Un primo piano senza una visione più ampia dell'insieme può nascondere la staffa o il tubo vicini responsabili del contatto.
| Condizione osservata | Cosa esaminare | Ciò che l'osservazione non dimostra |
|---|---|---|
| Foro allargato o usura attorno a un elemento di fissaggio | Ritenzione, accoppiamento difficileusura, segni di contatto e geometria originale del foro | Che ogni apertura allungata sia usura; alcune fessure sono intenzionali |
| Crepa vicino alla radice della linguetta o all'angolo formato | Origine della cricca, forma locale, deformazione di assemblaggio e carico ripetuto | Che il solo grado del metallo abbia causato il guasto |
| Bordo lucidato o abrasione locale | Corrispondenza dei segni sulle parti adiacenti e gioco durante il funzionamento | Che un divario maggiore in una direzione sia accettabile altrove |
| Corrosione o perdita di sezione in prossimità di un attacco | Materiale rimanente, esposizione, finitura e condizioni delle parti di supporto | La sola sostituzione del fissaggio ripristinerà il giunto |
L'usura del foro e la rottura della linguetta sono due riscontri diversi.L'usura può essere coerente con il movimento relativo a un'interfaccia. Una crepa può richiedere un'indagine sul carico ciclico, la geometria locale, la corrosione, i danni di formatura o le sollecitazioni di installazione. Possono essere presenti più meccanismi, quindi una fotografia dovrebbe guidare l'ispezione piuttosto che sostituirla.
Prima di considerare danneggiate, confrontate le aperture sospette con il disegno o con un riferimento integro. Qualora l'origine di una crepa richieda un esame tecnico, preservatela anziché levigare, saldare o piegare la zona prima di procedere alla verifica.
Il collettore, lo schermo protettivo e i supporti non raggiungono necessariamente la stessa temperatura né si dilatano nella stessa misura. Le loro posizioni relative possono quindi variare tra una verifica di montaggio a freddo e le condizioni operative. Un sistema di fissaggio che limita questo movimento può inoltre generare sollecitazioni localizzate.
Esaminare le aree più vicine ai condotti, ai collettori, alle staffe e ai componenti di scarico adiacenti. Considerare il movimento del motore rispetto alle parti montate sulla carrozzeria. Uno spazio adeguato al centro della protezione non garantisce il gioco necessario in corrispondenza di un bordo o di una linguetta di fissaggio.
Per una revisione da parte dell'OEM, identificare i punti critici di spazio libero e concordare le modalità di valutazione della sicurezza del loro comportamento. Utilizzare i limiti di installazione stabiliti dall'ingegnere responsabile; non applicare uno spazio d'aria minimo generico a ogni protezione del collettore.
Una fessura, un fissaggio flessibile o una posizione di supporto modificata possono essere opzioni ingegneristiche in un particolare progetto. Non costituiscono un'indicazione per allargare i fori in un componente già installato. Tali modifiche influiscono sulla tenuta, sulla copertura e sul movimento e richiedono l'approvazione prima dell'uso.
L'aumento dello spessore della lamiera modifica la massa e la rigidità dello schermo. Tuttavia, non corregge, di per sé, un fissaggio disallineato o un bordo che urta il collettore. Allo stesso modo, l'aggiunta di un ulteriore punto di fissaggio fisso può modificare la risposta alle vibrazioni, introducendo al contempo un ulteriore vincolo.
La proposta di revisione deve basarsi sulle evidenze del danno. La revisione può esaminare la transizione delle linguette, l'area del pannello non supportata, il profilo formato, la disposizione degli attacchi o la prossimità ad altri componenti. Ogni modifica proposta deve riguardare una condizione identificata, piuttosto che una richiesta generica di rendere lo scudo più pesante.
La selezione dei materiali rimane importante, soprattutto quando la temperatura effettiva o l'esposizione ambientale sono al di fuori delle specifiche esistenti. Mantieni questa questione separata da quella relativa all'adattamento e alla ritenzione.guida al materiale dello scudo termico del collettore di scaricotratta gli aspetti relativi alla selezione dei materiali del progetto.
Un componente modificato deve essere valutato sia in termini di comportamento meccanico che di protezione termica. Eliminare un rumore modificando la copertura o posizionando lo schermo contro un altro componente non è sufficiente a dimostrare la riuscita della progettazione termica.
Persostituzione dello scudo termico del collettore di scaricoIdentificare il codice del collettore, la disposizione di montaggio e la configurazione del motore pertinente. Verificare l'installazione effettiva anziché presumere che il nome della famiglia del motore ne garantisca la compatibilità.
Un ricambio deve corrispondere a più del semplice contorno visibile. Le posizioni di fissaggio, la profondità di formatura, i bordi di ritorno e lo spazio libero rispetto ai sensori o al cablaggio possono determinare se il componente funziona correttamente. Se uno schermo di riferimento è distorto o incompleto, è necessario distinguere la geometria originale dal danno prima di sviluppare un ricambio.
Verificare le condizioni dei supporti, delle filettature e delle staffe di fissaggio del collettore. Un nuovo schermo protettivo montato su un supporto danneggiato può riprodurre lo stesso problema. Qualora il collettore e i supporti siano ancora utilizzabili, la sostituzione dello schermo protettivo potrebbe essere un'operazione separata; le istruzioni di manutenzione applicabili devono specificarne l'entità.
Mantieni distinti gli scudi vicini. Uno scudo collettore e unoscudo termico del turbocompressore stampatoPossono incontrarsi vicino all'ingresso della turbina senza essere parti intercambiabili. Verificare i requisiti di interfaccia e di accesso quando uno dei componenti viene sostituito.
La rimozione definitiva non è una risposta predefinita adeguata a un rumore metallico. La barriera termica necessaria deve essere ripristinata mediante una procedura di riparazione o sostituzione approvata. Un vano motore silenzioso non garantisce che tubi flessibili, connettori o pannelli nelle vicinanze siano adeguatamente protetti.
Quando più parti presentano danni simili, inviare prove relative a più di un esempio, non solo a quello più grave. Indicare la quantità interessata, il lotto di produzione (se noto), il tempo di servizio e la posizione del danno. Se disponibile, includere un riferimento di un pezzo non danneggiato della stessa configurazione.
Annotare le condizioni operative associate al rumore e qualsiasi intervento precedente sull'impianto di scarico. Segnare le aree di contatto su una fotografia del gruppo e etichettare i punti di fissaggio interessati. Se possibile, conservare i componenti restituiti nella loro posizione originale.
Distinguere i fatti accertati dalle spiegazioni oggetto di indagine. "Crepa sulla linguetta di fissaggio posteriore dopo l'intervallo di manutenzione registrato" è un'osservazione. "Materiale troppo sottile" è una spiegazione proposta che necessita ancora di prove.
Per una riprogettazione, definire cosa dimostrerà il miglioramento: ritenzione sicura, gioco accettabile, assenza di nuovi danni durante la valutazione concordata e temperature entro i limiti del componente pertinente. Registrare qualsiasi ispezione o test non ancora completato anziché descrivere il componente come completamente validato.
Il BSTFLEXScudo termico del collettore di scaricoQuesto è il codice prodotto per una richiesta di informazioni su un collettore-schermo in metallo rigido. Specificare il materiale, la costruzione, la disposizione di montaggio e la ferramenta in dotazione, anziché presumere che ogni configurazione abbia le stesse dimensioni o prestazioni.
Per un progetto esistente, fornire il disegno o il campione insieme alle fotografie dell'installazione e al problema da esaminare. Per un nuovo assemblaggio, identificare i requisiti di copertura e lo spazio disponibile. I dettagli di produzione, l'ambito di ispezione e qualsiasi test di applicazione devono essere concordati per il progetto.
I componenti formati correlati sono elencati nelschermi termici per stampaggio metallicategoria.Invia a BSTFLEX il disegno del tuo schermo collettore o le informazioni di esempioPer discutere un preventivo personalizzato, indicare la quantità prevista e distinguere tra una riproduzione dimensionale e una richiesta di riprogettazione.
