Manicotto antincendio per linea carburante: manicotto di protezione termica in fibra di vetro rivestita in silicone per un instradamento più sicuro

Breve riassunto: UN manicotto antincendio per linea carburante è un aggiornamento fondamentale quando i tubi del carburante passano vicino a componenti di scarico caldi, hardware del turbo o zone del vano motore ad alta temperatura. manicotto antincendio dello scudo termico utilizza uno strato esterno in silicone sulla fibra di vetro per ridurre l'esposizione al calore, resistere agli schizzi e supportare un percorso più sicuro delle linee del carburante nelle applicazioni automobilistiche e industriali.

Cos'è una guaina tagliafuoco per la linea del carburante?

UN manicotto antincendio per linea carburante (chiamato anche un manicotto di protezione antincendio , manicotto di protezione termica , O manicotto di protezione termica per autoveicoli ) è una guaina tubolare protettiva installata sui tubi flessibili del carburante per ridurre l'esposizione al calore e contribuire a limitare la propagazione delle fiamme in caso di surriscaldamento anomalo. Viene comunemente utilizzata nei punti in cui i tubi del carburante passano vicino a:

• Collettori di scarico, tubi di scarico e alloggiamenti del turbocompressore
• Convertitori catalitici e altri componenti caldi del sottoscocca
• Aree del vano motore con spazio limitato e flusso d'aria limitato

Sebbene questo articolo si concentri sui tubi flessibili del carburante, la stessa costruzione viene utilizzata anche come manicotto di protezione termica del filo per cablaggi e cablaggi in zone di instradamento ad alta temperatura.

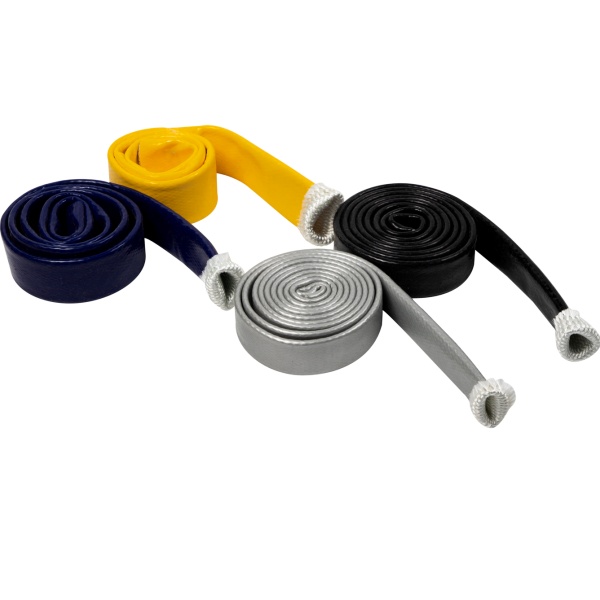

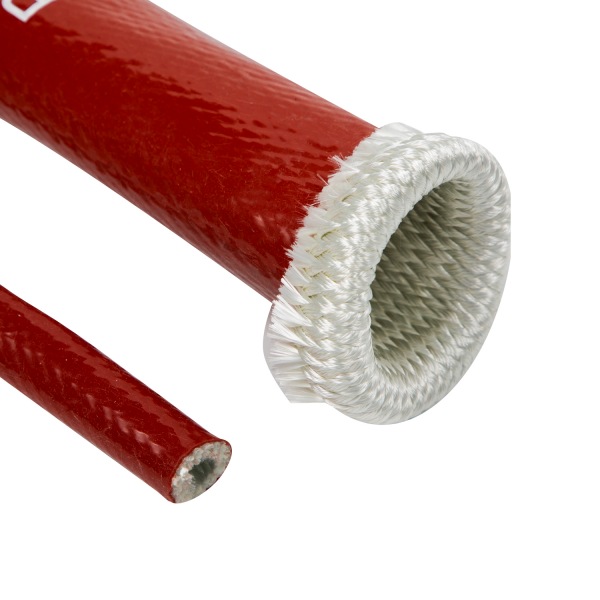

Materiale di costruzione: silicone + fibra di vetro (perché funziona)

Questo manicotto antincendio dello scudo termico è costruito con:

• Strato esterno: rivestimento in gomma siliconica progettato per resistere all'esposizione ad alte temperature e resistere agli schizzi e agli agenti atmosferici
• Strato interno: treccia in fibra di vetro che fornisce la struttura di barriera termica e integrità meccanica

Nella posa pratica, la protezione termica deve resistere a vibrazioni, cicli termici e punti di abrasione. Ecco perché il corretto dimensionamento e il corretto fissaggio sono importanti tanto quanto il materiale stesso. Se il tubo del carburante passa vicino ai componenti di scarico, si consiglia di ridurre il calore alla fonte utilizzando soluzioni di isolamento dello scarico , quindi proteggere il tubo del carburante con una guaina ignifuga.

Dove utilizzarlo (applicazioni tipiche)

• Condotte del carburante vicino allo scarico: vano motore, sottoscocca o vicino alle zone del convertitore catalitico
• Linea di alimentazione e linee di alimentazione/ritorno: protezione vicino alle aree del turbo e del collettore caldo
• Motorsport / build ad alte prestazioni: elevato calore radiante e imballaggio ermetico attorno ai sistemi turbo
• Manicotto di protezione termica del filo: cablaggi e linee di sensori che attraversano zone calde

Come scegliere la dimensione giusta (tubo del carburante e cablaggio)

Per un tubo del carburante, il dimensionamento dovrebbe iniziare dal tubo diametro esterno (OD) , non il diametro interno. Misurare il diametro esterno del tubo nel punto di protezione, quindi scegliere il diametro interno del manicotto con tolleranza pratica:

• Routing stabile (movimento minimo): diametro interno manica ≈ diametro esterno tubo + 5–10%
• Vibrazione/movimento normale: diametro interno manica ≈ diametro esterno tubo + 10–20%
• Oltre i raccordi: il diametro interno del manicotto deve superare il diametro più grande (raccordi/connettori)

Se hai bisogno di un aggiornamento sulle dimensioni, la nostra pagina di riferimento tecnico spiega Logica di dimensionamento ID vs OD e conversione circonferenza-diametro.

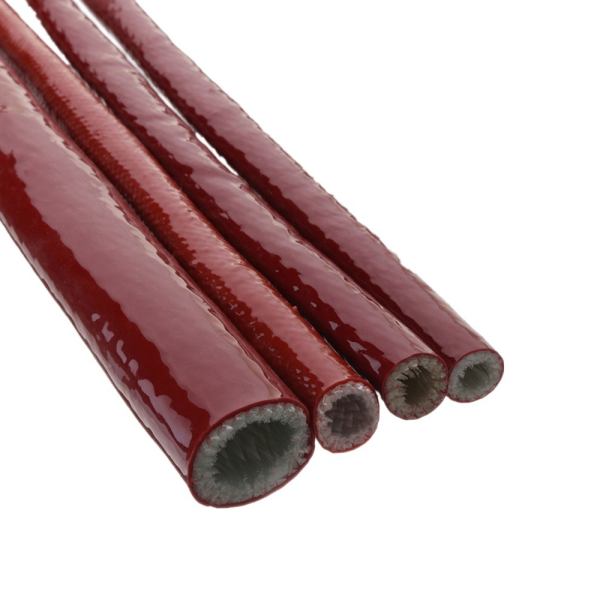

Buone pratiche di installazione (cosa impedisce i guasti)

• Mantenere la distanza quando possibile: trattare il contatto ravvicinato come contatto sotto vibrazione
• Fissare le estremità delle maniche: impedire lo scivolamento e la migrazione durante il funzionamento
• Controllare i punti di abrasione: proteggere i morsetti/staffe dove può verificarsi sfregamento
• Non stringere eccessivamente i dispositivi di fissaggio: evitare di tagliare la manica o di pizzicare il tubo
• Se necessario, combinare con l'isolamento della sorgente: utilizzo isolamento dello scarico per fonti di calore estreme

Modalità di guasto e controllo del rischio (percorso della linea del carburante)

• Modalità di errore: la manica scivola via dalla zona calda. Controllo del rischio: fissare entrambe le estremità e verificare dopo il rodaggio.
• Modalità di errore: abrasione su morsetti/staffe. Controllo del rischio: aggiungere protezione nei punti di contatto e migliorare il routing.
• Modalità di errore: la fonte di calore supera l'ambiente di progettazione. Controllo del rischio: ridurre la temperatura della sorgente con soluzioni di isolamento dello scarico e aggiungere schermature dove necessario.

Domande frequenti

Il manicotto tagliafuoco per il tubo del carburante è solo per gli sport motoristici?

No. È ampiamente utilizzato nel settore automobilistico e industriale, ovunque i tubi del carburante passino vicino a componenti ad alta temperatura. Garantisce un instradamento più sicuro e una maggiore durata in caso di esposizione al calore.

Posso usare lo stesso manicotto come manicotto per lo scudo termico del filo?

Sì. La stessa struttura in fibra di vetro rivestita in silicone viene comunemente utilizzata per proteggere i cablaggi e i cablaggi che passano vicino al calore di scarico.

Fornite documenti tecnici?

Sì. Molte schede tecniche dei prodotti e PDF tecnici sono disponibili in Scarica i documenti tecnici Se hai bisogno del CoC o di un pacchetto di documenti di ispezione per l'approvazione, fai riferimento a Garanzia di qualità oppure richiedilo tramite Richiedi un preventivo .
