Schermo termico per serbatoi di carburante: selezione del materiale per serbatoi metallici e in plastica

Oct 31, 2026

Uno schermo termico per il serbatoio del carburante riduce il calore che raggiunge il serbatoio proveniente dai componenti di scarico vicini e da altre fonti esterne. Può essere costituito da un laminato riflettente applicato su una superficie omologata o da uno schermo separato posizionato tra il serbatoio e il sistema di scarico. La progettazione corretta dipende dal percorso del calore, dalla struttura del serbatoio, dal tipo di fissaggio e dallo spazio disponibile, non solo dalla temperatura nominale riportata sulla scheda tecnica del materiale.

Nel caso di un serbatoio metallico, il tipo di rivestimento può determinare se è possibile utilizzare una barriera adesiva. Per un serbatoio in plastica, il polimero specifico e le condizioni della superficie diventano cruciali. In entrambi i casi, una pellicola protettiva termica universale non deve essere considerata un sostituto automatico della protezione originale del serbatoio del veicolo.

BSTFLEX fornisceFogli e tappetini termoriflettentiPer la revisione della domanda. Questa guida si concentra sulla selezione del materiale per una barriera esterna del serbatoio del carburante, piuttosto che sulla modifica del serbatoio o del suo sistema di alimentazione.

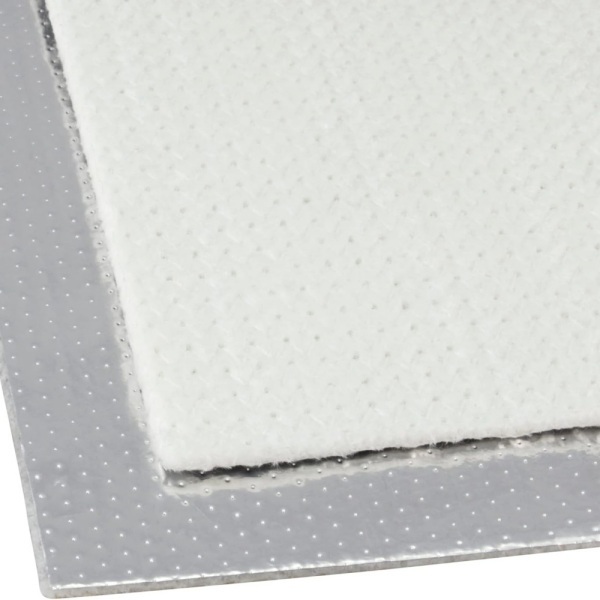

fuel tank heat shield

Identificare il percorso del calore prima di specificare l'isolamento del serbatoio

Un serbatoio di carburante posizionato accanto a un tubo di scarico può essere esposto a un notevole calore radiante su una delle pareti. Può inoltre essere esposto all'aria calda proveniente dal sottoscocca o al calore condotto attraverso le strutture adiacenti. In alcuni sistemi di alimentazione, il funzionamento della pompa o il ritorno del carburante contribuiscono ad aumentare il calore interno. Una barriera riflettente esterna interviene solo sui percorsi di calore che la sua posizione e la sua costruzione possono influenzare.

Prima di scegliere un materiale, è fondamentale identificare il parametro da proteggere: la temperatura della parete del serbatoio, la temperatura del carburante o la temperatura di una tubazione o di un componente nelle vicinanze. Si tratta di misurazioni diverse. Una zona esterna più fredda non garantisce che l'intero volume di carburante sia più freddo, e uno schermo protettivo per il serbatoio non risolve automaticamente il problema del surriscaldamento in altre parti del circuito di alimentazione.

Se la parte interessata è un tubo flessibile anziché il serbatoio, consultare una guida specifica per il componente.manicotto di protezione termica della linea del carburante. Mantieni tale requisito separato dal materiale della lamiera specificato per l'area del serbatoio.


I serbatoi in metallo e in plastica necessitano di diverse revisioni dei metodi di incollaggio

Serbatoi in metallo: specificare la finitura superficiale

Non approvare un'adesione su alluminio grezzo e presumere che il risultato sia valido anche per l'acciaio verniciato. Un adesivo aderisce alla superficie con cui entra in contatto: vernice, rivestimento o contaminazione possono essere più importanti del metallo sottostante. Registrare la finitura del serbatoio e utilizzare superfici di produzione rappresentative per la prova di adesione.

Verificare che la preparazione e l'adesivo proposti siano compatibili con i requisiti del produttore del serbatoio. Non rimuovere i rivestimenti protettivi solo per migliorare l'adesione iniziale. Qualora non sia disponibile una superficie di incollaggio approvata, valutare l'utilizzo di uno schermo di protezione separato e supportato, anziché forzare una soluzione adesiva.

Serbatoi in plastica: identificare il polimero

Lo scudo termico di un serbatoio di carburante in plastica richiede qualcosa di più di un semplice adesivo definito "per alte temperature". Il polietilene e il polipropilene sono plastiche a bassa energia superficiale e possono essere difficili da incollare con nastri adesivi comuni. L'adesione a un pannello di prova verniciato non è sufficiente a stabilire la compatibilità con un serbatoio in polietilene.

Identificare la superficie esterna effettiva, inclusi eventuali trattamenti, texture o rivestimenti. Richiedere la compatibilità del supporto per tale superficie e confermarla con il fornitore del serbatoio. Un serbatoio multistrato non deve essere specificato per l'incollaggio semplicemente nominando uno strato barriera interno.

Non utilizzare trattamenti con fiamma, riscaldamento incontrollato o solventi non approvati su un serbatoio di carburante installato per far aderire una lamiera. Laddove l'incollaggio non può essere qualificato, modificare il concetto di fissaggio.Guida per scudo termico autoadesivoTratta le questioni generali relative alla selezione degli adesivi.

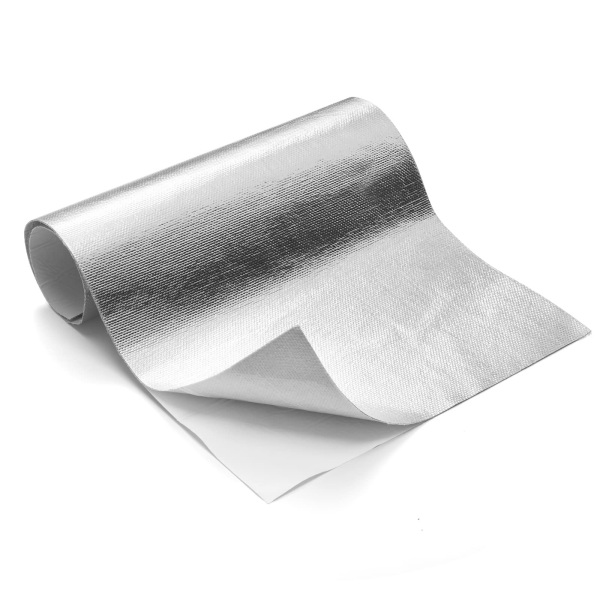

fuel tank heat shield

Scegli dove posizionare lo scudo

Sulla parte esterna del serbatoio.L'applicazione di una toppa adesiva è consigliabile solo se la superficie del serbatoio, l'adesivo e la modalità di installazione sono stati approvati per l'applicazione specifica. Il lato riflettente deve essere rivolto verso la sorgente radiante; l'interfaccia adesiva rimane soggetta al proprio limite di temperatura. In fase di progettazione, è necessario tenere conto dei movimenti del serbatoio e delle condizioni di esercizio.

Su un supporto o una staffa separati.Una barriera di supporto può interrompere il percorso radiante senza dover aderire al serbatoio. Il supporto, i punti di fissaggio e lo spazio libero mantenuto fanno parte dell'assemblaggio. Un tappetino flessibile non è un pannello metallico autoportante e necessita di un sistema di supporto adeguato.

Su un pannello della carrozzeria adiacente.Questo potrebbe proteggere quel pannello, ma non necessariamente il serbatoio. Verificate che la posizione scelta si trovi effettivamente tra la fonte di calore e l'area del serbatoio in questione. La facilità di accesso non è una garanzia sufficiente che la posizione sia adatta.

Mantenere la schermatura originale richiesta, a meno che non sia stata approvata una sostituzione. Non forare o avvitare il serbatoio per fissare una barriera. Un foglio termico non è un sistema di riparazione per perdite di carburante né un sistema di contenimento incendi.


Materiali da valutare per la schermatura termica del serbatoio del carburante

Una volta definite la superficie di installazione e la disposizione di montaggio, confrontare il laminato completo. I seguenti prodotti BSTFLEX forniscono punti di partenza per la scelta dei materiali; la sola presenza del prodotto nell'elenco non garantisce l'adesione diretta a tutti i serbatoi.

Opzione materiale Costruzione Verifica del progetto del serbatoio del carburante
Barriera di protezione termica in alluminio e silice con supporto adesivo Substrato in silice tessuta, con superficie riflettente e supporto adesivo. Verificare la compatibilità del supporto, la temperatura dell'interfaccia e se l'incollaggio deve essere effettuato al serbatoio o a una superficie separata approvata.
Tappetino di protezione termica in fibra di vetro e alluminio con retro adesivo Superficie riflettente in alluminio, strato in fibra di vetro e supporto adesivo. Valutare lo spessore di installazione, l'adattamento al contorno e il fissaggio dopo l'esposizione termica e ambientale specificata.
Tappetino barriera termica in alluminio e silice Tessuto in silice con superficie riflettente; specificare separatamente il supporto fornito e il metodo di fissaggio. Per una progettazione con supporto, definire il supporto, il vincolo del bordo e i carichi di montaggio anziché presumere che il tessuto si sostenga da solo.

Il valore di temperatura indicato per la silice o la fibra di vetro non rappresenta la temperatura ammissibile per il serbatoio, l'adesivo di montaggio o il laminato completo. Specificare il rivestimento, il substrato, l'incollaggio tra gli strati e il fissaggio come un'unica struttura, verificando i limiti di temperatura di ciascuno strato interessato.


La schermatura localizzata non è la stessa cosa dell'avvolgimento dell'intero serbatoio.

Una richiesta di isolamento del serbatoio del carburante a volte si trasforma in una proposta di isolamento completo prima ancora che sia stata identificata la fonte di calore. Iniziate dalla zona rivolta verso lo scarico. Mappate la parete esposta e ispezionate i percorsi attorno agli angoli, alle giunture e ai punti di fissaggio.

Ad esempio, laddove un tubo di scarico corre a fianco di una parete del serbatoio, una barriera laterale posizionata correttamente può ridurre l'esposizione radiante identificata senza coprire superfici non correlate. Questa è un'opzione di configurazione da valutare, non una soluzione di progetto validata per ogni veicolo. La copertura deve comunque tenere conto della geometria effettiva della sorgente e del movimento operativo.

Una copertura completa modifica lo scambio termico su una superficie più ampia e può anche limitare la fuoriuscita di calore dal serbatoio. Non dare per scontato che una maggiore copertura implichi sempre una temperatura del combustibile inferiore. Preservare la ventilazione, il drenaggio e le funzioni di servizio e verificare la copertura proposta rispetto all'obiettivo termico effettivo.


Definire lo spazio libero dall'assemblaggio finito

Annotare la distanza minima tra il tubo di scarico e lo schermo protettivo installato, non solo la distanza dal serbatoio nudo. Includere lo spessore del materiale, le giunture, le staffe e le possibili flessioni. Considerare la dilatazione termica dei gas di scarico e il movimento del serbatoio e dei relativi supporti entro le condizioni operative specificate per il veicolo.

Non esiste una distanza universale tra il sistema di scarico e il serbatoio del carburante che possa essere approvata sulla base di una descrizione generica su una scheda tecnica. Attenersi alle specifiche del costruttore del veicolo e del serbatoio e alle procedure di installazione validate. Non si può presumere che una barriera più spessa compensi una separazione insufficiente, soprattutto se crea contatto.

Laddove uno schermo distanziatore originale crea uno spazio d'aria deliberato, la sua sostituzione con un tappetino incollato modifica la configurazione. Valutate questo come una modifica progettuale, non come una semplice sostituzione di materiale.


Mantenere funzionanti i supporti del serbatoio e le relative funzioni.

Sul disegno di copertura devono essere indicate le cinghie di fissaggio del serbatoio, i cuscinetti di supporto, i raccordi di riempimento e sfiato, le tubazioni del carburante, i cablaggi e i punti di accesso. Non introdurre uno strato non approvato sotto una cinghia di fissaggio del serbatoio né modificare la disposizione di supporto semplicemente per mantenere un tappetino flessibile. La barriera non deve interferire con il fissaggio del serbatoio o con la distribuzione del carico.

Mantenere accessibili i canali di drenaggio e le aree di ispezione. Verificare dove potrebbero accumularsi sporco, acqua o liquidi fuoriusciti, in corrispondenza dei bordi o tra gli strati. L'esposizione ai fluidi richiede un requisito di compatibilità del materiale; il termine "alluminato" non garantisce la resistenza ai carburanti né l'idoneità all'immersione in essi.

Per le applicazioni sottoscocca, valutare la resistenza agli schizzi, all'abrasione e alla durata del fissaggio. Un sottile laminato riflettente non sostituisce la protezione dagli urti. Includere qualsiasi protezione o supporto aggiuntivo nella valutazione termica, anziché considerarlo un accessorio separato.


Verificare separatamente la temperatura della parete del serbatoio e la temperatura del carburante.

Definire i limiti di accettazione e le posizioni di misurazione con il responsabile del veicolo o del sistema di alimentazione. La misurazione della parete esterna, la misurazione dell'interfaccia adesiva e la misurazione della temperatura del carburante rispondono a domande diverse. Utilizzare metodi di strumentazione approvati; non modificare il serbatoio per installare un sensore nell'ambito di una prova informale del materiale.

Registrare il tipo di carburante e il livello di riempimento, le condizioni ambientali, il carico del veicolo, la configurazione dello scarico e il flusso d'aria. Mantenere queste condizioni comparabili durante la valutazione dei candidati. Includere i periodi di funzionamento, a bassa velocità e dopo lo spegnimento, in modo che la valutazione non termini prima del raggiungimento del picco di temperatura.

Confrontare la schermatura proposta con l'assemblaggio di riferimento approvato. Non rimuovere la schermatura originale necessaria solo per creare una base di riferimento per la prova su strada senza schermatura. Dopo l'esposizione concordata, ispezionare il laminato, l'incollaggio, i bordi, i supporti e gli spazi liberi, nonché le temperature registrate.

Segnalare qualsiasi riduzione di temperatura solo per la configurazione testata. Una percentuale di riflettività non garantisce una riduzione della temperatura del carburante e una barriera esterna non deve essere venduta come soluzione universale per il blocco di vapore o i guasti al sistema di alimentazione.


Specificare una barriera termica personalizzata per il serbatoio del carburante

Inviare le specifiche del materiale del serbatoio e della finitura esterna, una vista di assemblaggio che mostri lo scarico, la posizione prevista per la protezione e lo spazio disponibile. Aggiungere la temperatura target del lato protetto, la proposta di montaggio, l'esposizione ambientale e i criteri di approvazione richiesti. Identificare i valori operativi sconosciuti come elementi di sviluppo.

Una domanda utile potrebbe essere:Abbiamo bisogno di una barriera riflettente tra il tubo di scarico e il serbatoio del carburante in plastica. L'incollaggio diretto al serbatoio non è ancora approvato. Vi preghiamo di indicare i materiali idonei per il layout del pannello supportato allegato, specificando lo spessore disponibile, la quantità di campioni e le temperature target.

Questo esempio distingue la richiesta di materiale dall'approvazione dell'attacco del serbatoio. Per le forme ripetute, BSTFLEX può rivedereparti personalizzate fustellate per barriera termicacon contorni e aperture specificati. La composizione dei materiali, i dettagli di trasformazione e il campione finito sono confermati per il progetto.

Per fogli, componenti convertiti e pianificazione della produzione, consultare il nostroMateriali termoisolanti e servizi di fornitura OEMFornire separatamente le quantità per il prototipo e per la produzione, in modo che il preventivo corrisponda al formato di fornitura previsto.


Domande sullo scudo termico del serbatoio del carburante

È possibile applicare uno scudo termico adesivo su un serbatoio di carburante in plastica?

Solo dopo che il produttore del serbatoio ne ha autorizzato il fissaggio e il supporto è stato validato per la superficie esterna e le condizioni di esercizio specifiche. Una specifica generica per adesivi ad alta temperatura non garantisce la compatibilità con il polietilene o altri polimeri utilizzati nei serbatoi.

È opportuno avvolgere completamente il serbatoio del carburante con materiale isolante?

Non automaticamente. Identificare il percorso del calore esterno e confrontare la schermatura localizzata con qualsiasi proposta di copertura più ampia. L'avvolgimento completo modifica lo scambio termico e può interferire con la manutenzione o il drenaggio. Approvare la disposizione in base ai requisiti effettivi del serbatoio e della temperatura del combustibile.

È possibile sostituire lo scudo metallico originale del serbatoio del carburante con una barriera termica flessibile?

Non si tratta di un equivalente predefinito. Lo schermo originale può fare affidamento sulla sua rigidità, spaziatura e disposizione di montaggio. Qualsiasi sostituzione richiede l'approvazione dell'intero progetto termico e meccanico, non solo del materiale del pannello.

Uno scudo termico per il serbatoio del carburante può prevenire il blocco da vapore?

Può risolvere un problema di apporto di calore esterno identificato, ma non è una soluzione garantita. È necessario valutare la temperatura del combustibile, la pressione, le proprietà del combustibile e il calore presente in altri punti del circuito. Diagnosticare il sistema prima di scegliere una barriera per il serbatoio come soluzione.

Invia il tuo schema di protezione termica del serbatoio del carburante a BSTFLEXtenendo conto della superficie del serbatoio, delle condizioni operative e della quantità richiesta. Il preventivo potrà quindi indicare la costruzione del materiale più appropriata, anziché una richiesta generica di isolamento per alte temperature.
