Risposta rapida: rimuovere una termocoperta per carter turbina dal servizio quando è imbevuta di olio o carburante, presenta isolamento esposto, cuciture aperte, punti di fissaggio danneggiati, hardware di ritenzione guasto, grave distorsione, identità incerta o una vestibilità che non libera più la valvola wastegate e le linee vicine. Una coperta non dovrebbe essere approvata per il riutilizzo esclusivamente perché il suo rivestimento esterno appare ancora accettabile.
Non esiste un intervallo di sostituzione universale per ogni termocoperta. La durata di servizio dipende dalla costruzione completa, dalla temperatura del carter turbina, dal ciclo di lavoro, dalle vibrazioni, dalla contaminazione, dalla precisione dell'installazione e dal fatto che il prodotto sia progettato per essere rimosso dopo il ciclo termico. L'ispezione richiede quindi sia un controllo delle condizioni che una revisione della cronologia del prodotto.

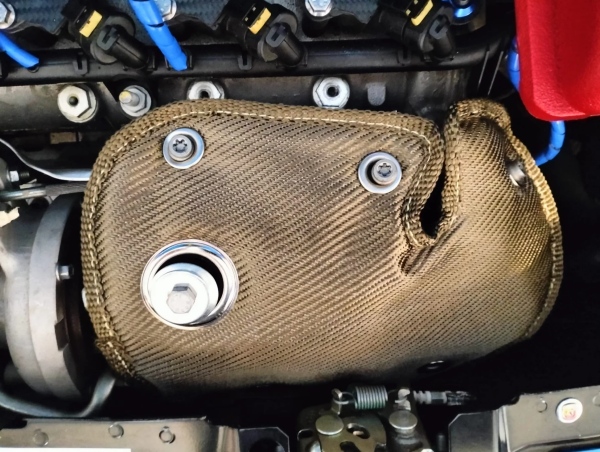

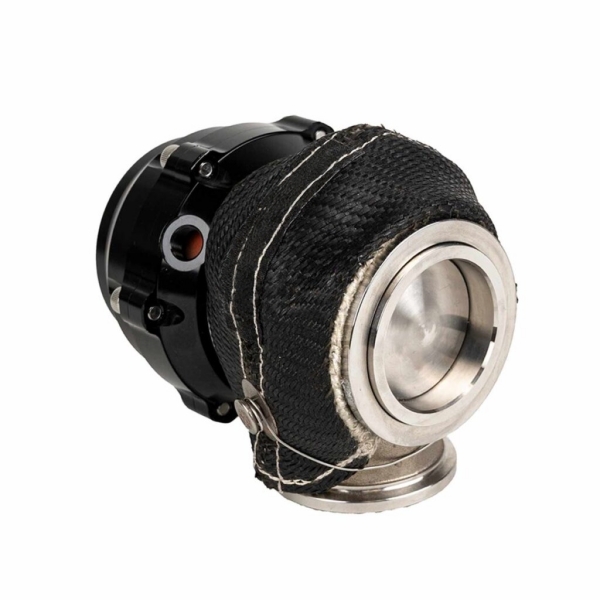

Questa guida riguarda la coperta isolante flessibile montata attorno al carter turbina del turbocompressore. Non copre un prodotto di contenimento lato compressore. Per questa specifica applicazione di sicurezza separata, vedere Ispezione della coperta di sicurezza per turbo.

Un'ispezione dovrebbe portare a una delle quattro decisioni documentate:
| Decisione | Base tipica | Azione richiesta |
|---|---|---|
| Continuare il servizio | La coperta rimane montata correttamente, asciutta, sicura e rientra nei criteri di condizione approvati. | Registrare l'ispezione e il successivo trigger di revisione. |
| Correggere l'installazione | La coperta stessa appare efficiente, ma l'hardware approvato è allentato, instradato in modo errato o mancante. | Spegnere, raffreddare il sistema e correggere l'installazione con i componenti specificati. Ispezionare nuovamente la coperta e le aree di ancoraggio prima dell'uso. |
| Mettere in quarantena per la valutazione | Le condizioni sono incerte a causa di contaminazione, esposizione a calore insolito, riparazione non documentata, codice articolo sconosciuto o configurazione del turbocompressore modificata. | Tenere la coperta fuori servizio e ottenere una disposizione per il prodotto esatto e la costruzione. |
| Sostituire | L'isolamento è esposto, le cuciture o i punti di fissaggio hanno ceduto, la coperta è satura di un fluido infiammabile, la vestibilità non è più stabile o il prodotto è stato rifiutato dopo la valutazione. | Correggere la causa sottostante e ordinare un ricambio rispetto all'installazione corrente, non solo alla forma della coperta danneggiata. |
La decisione dovrebbe basarsi sull'assemblaggio completo: rivestimento esterno, fodera lato caldo, anima isolante, cuciture, bordatura, ancoraggi, molle o filo di allacciatura. La sostituzione di una molla non ripristina una coperta la cui area di ancoraggio o isolamento ha già ceduto.
Non maneggiare o regolare una termocoperta su un turbocompressore caldo. Spegnere l'apparecchiatura, impedire l'avviamento accidentale e lasciare raffreddare il turbocompressore e i componenti di scarico circostanti secondo la procedura di manutenzione applicabile.
Prima di toccare la coperta, registrare il motivo per cui viene ispezionata. I trigger di ispezione utili includono:
Utilizzare le istruzioni specifiche del prodotto laddove definiscono gli intervalli di ispezione, le restrizioni di rimozione o i criteri di sostituzione. Questo articolo fornisce un quadro di riferimento per l'acquisto e la valutazione delle condizioni; non sostituisce tali istruzioni.

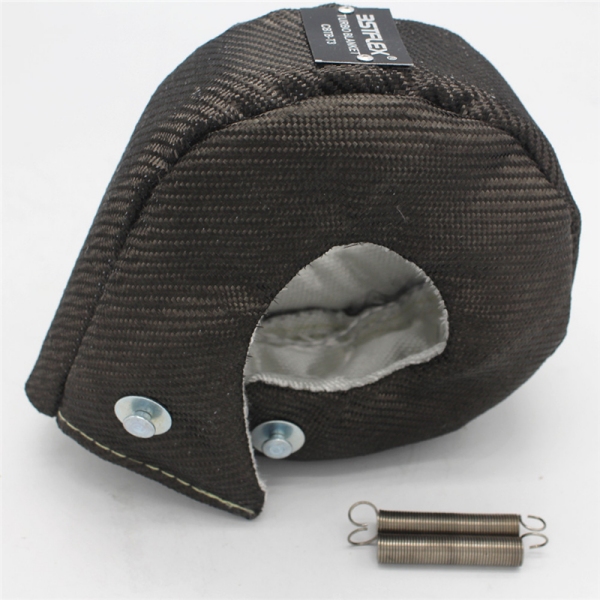

| Area di ispezione | Cosa cercare | Perché è importante |
|---|---|---|
| Posizione di installazione | Movimento, cedimento, arricciamento, uno spazio aperto o una coperta ruotata rispetto alla posizione approvata. | Una coperta spostata può esporre l'area di copertura prevista o interferire con le parti vicine. |
| Rivestimento esterno | Tagli, fori, aree logore, grave scolorimento localizzato, punti duri, vesciche, delaminazione o macchie di fluido. | Il rivestimento esterno protegge e contiene l'isolamento interno. L'aspetto superficiale da solo non può confermare gli strati nascosti. |
| Cuciture e fettuccia per bordi | Filo rotto, cucitura aperta, fettuccia tirata, sfilacciatura o isolamento visibile attraverso un bordo. | Il cedimento delle cuciture può consentire il movimento dell'isolamento e la perdita di forma. |
| Punti di attacco | Aree di ancoraggio strappate, fori allargati, rivetti allentati, linguette deformate o ancoraggi che si staccano dalla coperta. | Il carico di ritenzione viene trasferito attraverso queste aree; il danno locale non è puramente cosmetico. |

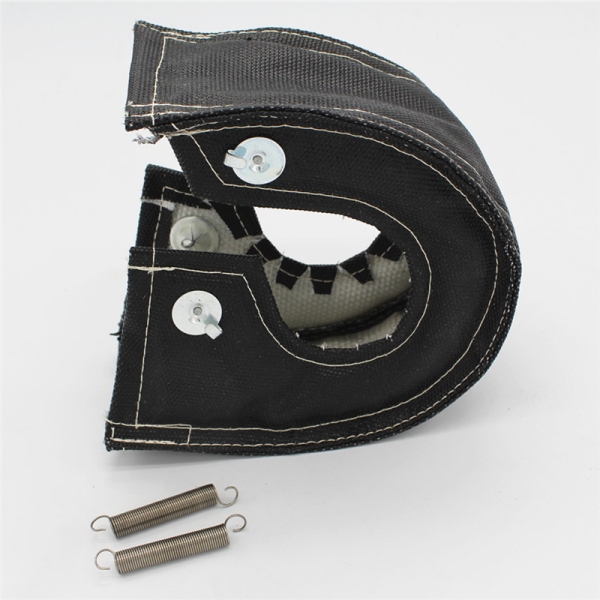

| Molle e filo di allacciatura | Ferramenta mancante, allungata, deformata, rotta, arrugginita o posizionata in modo errato. | La ferramenta deve mantenere il disegno approvato senza danneggiare la coperta termica o interferire con il turbocompressore. |
| Spazio libero della valvola wastegate e dell'attuatore | Segni, sfregamento, movimento limitato dei leveraggi o ferramenta che attraversa il percorso dell'attuatore. | La coperta e i suoi elementi di fissaggio non devono ostacolare il movimento richiesto. |
| Collegamenti dell'olio e del liquido di raffreddamento | Presenza di umidità, residui, macchie o prove che la coperta abbia nascosto una perdita. | Le perdite devono essere risolte prima di rimettere in servizio l'isolamento. |
| Componenti adiacenti | Cablaggi fusi, manicotti danneggiati dal calore, segni di contatto o nuovi punti caldi. | Questi risultati possono indicare un problema di installazione o di gestione termica che richiede qualcosa di più della semplice sostituzione della coperta. |
| Identificazione e cronologia | Etichetta mancante, modello sconosciuto, modifica non documentata o impossibilità di abbinare la coperta alla configurazione approvata. | Le condizioni non possono essere valutate in modo affidabile quando la costruzione e il montaggio previsto non sono noti. |

La contaminazione da olio e carburante richiede un intervento immediato poiché un liquido infiammabile può creare un pericolo di incendio se trattenuto vicino al corpo caldo della turbina. Interrompere il funzionamento in sicurezza, correggere la perdita e mettere fuori servizio la coperta contaminata mentre se ne valuta le condizioni.
Non dare per scontato che strofinare, lavare, pulire con solventi, lavare a pressione o asciugare ripristini le condizioni originali. Se la pulizia superficiale sia consentita dipende dall'esatto rivestimento esterno, dall'isolamento, dalle cuciture e dal grado di penetrazione. Un leggero segno esterno e una coperta che ha assorbito liquido attraverso i suoi strati non sono condizioni equivalenti.
La sostituzione dovrebbe essere seriamente presa in considerazione quando:
La contaminazione da liquido di raffreddamento o acqua non presenta lo stesso pericolo d'incendio del carburante, ma richiede comunque la correzione della perdita e la verifica delle condizioni. Umidità, prodotti chimici per la pulizia e bagnature ripetute possono danneggiare alcune strutture, parti hardware o etichette di identificazione. Non rimettere in servizio la coperta termica finché la causa non è stata risolta e il prodotto non è asciutto e conforme alle relative istruzioni.
Alcune strutture di coperte termiche per turbo possono rilasciare un odore temporaneo o un leggero fumo durante i loro cicli iniziali di condizionamento. Tale comportamento deve essere confermato dalle istruzioni del prodotto specifico; non deve essere dato per scontato per ogni coperta.
Un'osservazione al primo utilizzo deve essere considerata un avvertimento anziché un normale condizionamento quando:
Non effettuare avviamenti ripetuti del motore per "bruciare" un liquido sconosciuto. Spegnere, far raffreddare il gruppo e ispezionare l'area del turbocompressore. Correggere una perdita o un errore di installazione è più importante che preservare la coperta termica.
Ripetuti cicli di riscaldamento e raffreddamento possono alterare la consistenza e la forma dell'isolamento tessile. Alcune strutture diventano più rigide o meno flessibili dopo la polimerizzazione e il ciclo termico. La sola rigidità non è un criterio universale di idoneità/non idoneità, ma influisce sulla rimozione, sulla reinstallazione e sulla capacità della coperta termica di adattarsi al corpo.
Ispezionare per rilevare eventuali modifiche che indicano una perdita di operatività:
Non esiste un numero preciso di cicli termici dopo i quali ogni coperta termica per turbo debba essere sostituita. Un veicolo guidato quotidianamente, un'applicazione da corsa, un motore marino e un generatore a carico continuo espongono la coperta a temperature, durate, vibrazioni e pratiche di manutenzione differenti. Utilizzare criteri basati sulle condizioni insieme al piano di manutenzione approvato.
Non dare per scontato che ogni coperta termica per turbo sia riutilizzabile dopo la rimozione. Alcune strutture sono destinate a rimanere montate dopo essere state sottoposte a cicli termici, poiché la piegatura di una coperta polimerizzata può fessurare o alterare l'isolamento. Altri prodotti possono consentire la rimozione e la reinstallazione controllate quando i relativi criteri di ispezione sono soddisfatti.
Prima di rimuovere una coperta per la manutenzione ordinaria, verificare:
Una coperta rimossa non deve essere reinstallata quando ha perso la sua identificazione, non mantiene la forma approvata, presenta isolamento esposto, ha cuciture o ancoraggi danneggiati, contiene contaminazioni non approvate o non si adatta più senza una forza eccessiva.
Per la selezione dei fissaggi e i controlli della minuteria, vedere Turbo Blanket Installation Hardware: Springs, Lacing Wire and Attachment Points.

La sostituzione della sola minuteria può essere sufficiente solo quando il corpo della coperta, le aree di ancoraggio, le cuciture e la vestibilità rimangono accettabili e il componente di ricambio corretto è disponibile.
La correzione basata sulla sola minuteria può essere appropriata quando:
Sostituire o mettere in quarantena la coperta completa quando:
Non aggiungere molle più forti, fili extra o nuovi fori per compensare un problema di dima o di montaggio. La minuteria dovrebbe trattenere una coperta approvata; non dovrebbe forzare una coperta inadatta sull'alloggiamento.
Un turbocompressore di ricambio può utilizzare un profilo dell'alloggiamento della turbina, un A/R, una disposizione della wastegate, una posizione dell'attuatore, un raccordo di uscita o un percorso delle linee differenti, anche quando il nome del modello generale sembra simile.
Ricontrollare l'adattamento quando cambia uno dei seguenti elementi:
Non approvare la vecchia coperta termica solo perché può essere allungata o legata attorno al nuovo corpo. Esaminare la nuova installazione come un progetto di montaggio. La guida Coperta termica per turbo vs Schermo termicopuò anche essere utile quando un'installazione modificata richiede una strategia di protezione termica diversa.
Le seguenti condizioni rappresentano motivi pratici per rimuovere una coperta termica per alloggiamento della turbina dal servizio e sostituirla o ottenerne una valutazione formale:
| Condizione | Soluzione consigliata |
|---|---|
| Isolamento saturo di olio o carburante | Risolvere la perdita e sostituire a meno che il prodotto specifico non disponga di una procedura di recupero approvata e la coperta superi tale procedura. |
| Isolamento esposto o materiale lato caldo | Sostituire o inviare per la valutazione del produttore; non riparare con tessuti o nastri non correlati. |
| Cucitura aperta, bordo rotto o area di ancoraggio strappata | Mantenere fuori servizio. Generalmente è richiesta la sostituzione a meno che non esista un processo di riparazione approvato. |
| La coperta non riesce a mantenere la forma approvata | Sostituire; hardware più robusto non costituisce una correzione valida per la perdita di stabilità dimensionale. |
| Fumo o odore persistenti da una fonte sconosciuta | Arrestare, raffreddare e ispezionare. Correggere le perdite o i punti di contatto prima di decidere se la coperta è utilizzabile. |
| Contatto con attuatore o tirante in movimento | Rimuovere dal servizio, ispezionare per verificare eventuali danni e correggere il montaggio. Sostituire se il modello o le condizioni della coperta non possono essere approvati. |
| Identità del prodotto sconosciuta o modifica non documentata | Mettere in quarantena finché non è possibile stabilire la costruzione e il montaggio. Sostituire quando l'idoneità non può essere documentata. |
| Nuovo turbocompressore o corpo modificato | Eseguire una nuova verifica del montaggio; ordinare un nuovo modello quando la vecchia coperta non corrisponde alla geometria approvata. |

Affermazioni come "sostituire ogni anno" o "una coperta per turbo dura diversi anni" sono troppo generiche a meno che non siano vincolate a un determinato prodotto, a una specifica costruzione e a un profilo operativo.
Un piano di manutenzione utile identifica:
Per programmi di flotte, generatori, marini o OEM, conservare fotografie dell'installazione approvata insieme al registro di manutenzione. Ciò rende più facile identificare movimenti, modifiche nell'instradamento delle linee o minuteria mancante durante le ispezioni successive.
Non utilizzare una coperta allungata, bruciata o modificata come unico riferimento per il modello. Fornire informazioni aggiornate sul turbocompressore e sull'installazione.
| Campo RFQ di sostituzione | Informazioni da fornire |
|---|---|
| Motivo della sostituzione | Servizio normale, contaminazione, danni alle cuciture, guasto della minuteria, turbocompressore modificato o storico incerto. |
| Identificazione del turbocompressore | Produttore, modello, codice articolo e riferimento del corpo turbina. |
| Corpo e installazione | Dimensioni, fotografie contrassegnate, disposizione della valvola wastegate, giochi dell'attuatore e delle linee. |
| Coperta precedente | Fornitore o codice articolo interno, riferimento dell'ordine, revisione del modello e fotografie prima dello smaltimento. |

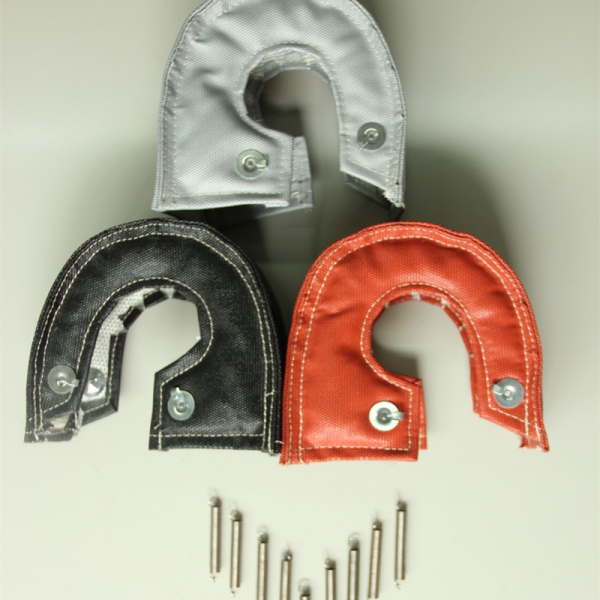

| Costruzione | Rivestimento esterno richiesto in titanio, carbonio, tessuto alluminizzato o tessuto spalmato in silicone, oltre a eventuali requisiti confermati interni o di rinforzo. |
| Minuteria | Molle, filo di legatura, ancoraggi, quantità di scorta e requisiti di imballaggio. |
| Condizioni operative | Condizioni continue e di picco, ciclo di lavoro, ambiente e componente che richiede protezione. |
| Requisiti commerciali | Quantità di campioni, quantità di produzione, logo, etichettatura, istruzioni, imballaggio e documenti richiesti. |
BSTFLEX fornisce isolamento standard e personalizzato per corpi turbina tramite la sua gamma di coperte termiche per turbo. I progetti basati su disegno e a marchio privato possono utilizzare la guida alla produzione di termocoperture per turbo OEM e personalizzate.

Un programma OEM o a marchio privato dovrebbe definire le informazioni di ispezione e sostituzione prima del rilascio per la produzione. La documentazione fornita può includere:
Non pubblicare un metodo di pulizia universale, un intervallo di sostituzione o una dichiarazione di riutilizzo a meno che non sia stato approvato per l'esatta costruzione fornita. Il documento di servizio deve corrispondere alla BOM della coperta e all'applicazione, non a una famiglia di prodotti generica.
Sostituirla o metterla in quarantena quando l'isolamento è esposto, le cuciture o i punti di fissaggio hanno ceduto, la coperta è impregnata di olio o carburante, la vestibilità è diventata instabile, il prodotto è stato danneggiato durante la rimozione o la sua identità e configurazione approvata non possono essere stabilite.
Non dare per scontato che la pulizia ripristini l'idoneità. Correggere prima la perdita. La pulizia superficiale può essere consentita per alcuni rivestimenti esterni, ma l'olio o il carburante assorbiti possono rimanere all'interno dell'isolamento e creare un pericolo di incendio. Seguire le istruzioni per l'esatta costruzione o sostituire la coperta quando la contaminazione non può essere risolta in sicurezza.
Solo quando il riutilizzo è consentito per quella costruzione e la coperta supera l'ispezione richiesta. Le coperte sottoposte a cicli termici possono diventare rigide o fragili e piegarle durante la rimozione potrebbe danneggiare l'isolamento, le cuciture o gli ancoraggi.
Alcune costruzioni possono produrre odore temporaneo o fumo leggero durante il condizionamento iniziale, ma ciò deve essere confermato dalle istruzioni del prodotto. Fumo persistente, odore di olio o carburante, residui umidi o fumo in peggioramento sotto carico richiedono lo spegnimento e l'ispezione.
Non esiste un dato universale sulla durata di servizio. La durata dipende dalla costruzione, dalla temperatura, dalla durata dell'esposizione, dalle vibrazioni, dalla contaminazione, dal montaggio e dalla manutenzione. Utilizzare criteri di ispezione specifici del prodotto e decisioni di sostituzione basate sulle condizioni.
Sì, quando il corpo della coperta, le aree di ancoraggio, le cuciture e la vestibilità rimangono accettabili e viene utilizzata la ferramenta di ricambio corretta. Sostituire o mettere in quarantena l'intera coperta quando l'area di ancoraggio, l'isolamento o la costruzione circostante sono danneggiati.
No. Una coperta termica per turbo isola il corpo della turbina. Una coperta di sicurezza, anti-frantumazione o di contenimento per turbo è un prodotto separato lato compressore destinato ai requisiti di contenimento. I loro criteri di ispezione e sostituzione non devono essere mescolati.
Invia l'identificazione del turbocompressore, le fotografie dell'installazione attuale, le dimensioni del corpo turbina e il motivo per cui è stata rimossa la coperta esistente. Includere fotografie di danni o contaminazioni prima della pulizia o dello smaltimento, ove ciò sia sicuro.
Per la produzione ripetuta, fornire l'ordine precedente, il disegno o la revisione del pattern e dichiarare qualsiasi modifica nel turbocompressore, nella ferramenta, nel rivestimento esterno, nell'isolamento, nel marchio o nell'imballaggio. Un preventivo di sostituzione dovrebbe affrontare la causa della rimozione anziché riprodurre semplicemente una coperta danneggiata.
