La scelta dello spessore corretto per una lamiera di acciaio inossidabile goffrata per la protezione termica è una delle decisioni più importanti nella progettazione e fabbricazione di schermi termici. Lo spessore influisce su rigidità, peso, formabilità, resistenza alle vibrazioni, stabilità di installazione e durata nel tempo in ambienti con temperature di scarico reali. Una lamiera troppo sottile potrebbe non fornire sufficiente stabilità strutturale per alcune applicazioni, mentre una lamiera troppo spessa potrebbe aggiungere peso superfluo o ridurre la flessibilità di formatura in spazi ristretti.

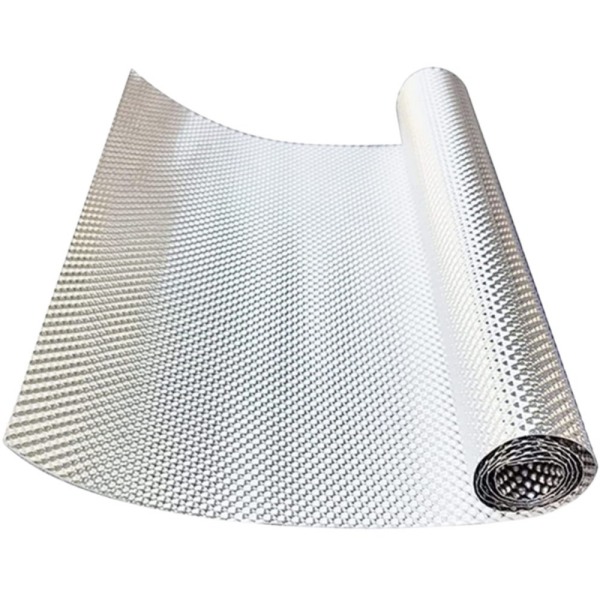

In BSTFLEX, il nostro Lastra barriera termica in acciaio inox goffrato è ampiamente utilizzato per schermi termici per scarichi, barriere termiche per turbocompressori, schermi per convertitori catalitici, schermi per marmitte, barriere per paratie e protezione termica del sottoscocca. Gli spessori più richiesti includono 0,1 mm , 0,15 mm , E 0,2 mm che coprono molte esigenze comuni di fabbricazione di schermi termici per il settore automobilistico e industriale.
Lo spessore non è solo un dettaglio dimensionale. Influisce direttamente sul comportamento del materiale di schermatura termica durante il taglio, la piegatura, la stampatura, la formatura, l'installazione e l'utilizzo a lungo termine. Nelle applicazioni automobilistiche e nei sistemi di scarico, una lamiera di schermatura termica deve spesso resistere a vibrazioni, cicli termici ripetuti, flusso d'aria e sollecitazioni di installazione, mantenendo al contempo la geometria prevista attorno alla fonte di calore.
Nella scelta dello spessore di una lamiera di acciaio inossidabile goffrata, la decisione dovrebbe basarsi sull'intero contesto di applicazione, piuttosto che sul solo costo del materiale. Lo spessore corretto contribuisce a bilanciare prestazioni, efficienza di fabbricazione e durata.
Le lamiere più spesse generalmente offrono una maggiore rigidità strutturale. Ciò è utile quando lo scudo termico deve mantenere la sua forma su una superficie più ampia, resistere alle vibrazioni o garantire un'intercapedine d'aria più stabile in prossimità dei componenti di scarico.
I fogli più sottili sono spesso più facili da tagliare, piegare e modellare, soprattutto per progetti compatti o più complessi. Se il pezzo richiede curve strette o forme intricate, uno spessore inferiore può risultare più pratico.
Lamiere di acciaio inossidabile più sottili contribuiscono a ridurre il peso complessivo del componente. Questo può essere importante nelle applicazioni automobilistiche ad alte prestazioni, nelle competizioni o in quelle in cui il peso è un fattore critico.
In alcuni casi, una lamiera goffrata più spessa offre una maggiore durata per schermi di dimensioni maggiori o aree di installazione più gravose. Tuttavia, la risposta corretta non è sempre quella di scegliere l'opzione più spessa. La scelta migliore dipende da come il componente verrà fabbricato e utilizzato.
Quando uno scudo termico viene montato in prossimità di tubi di scarico, turbocompressori, convertitori catalitici o silenziatori, la stabilità dell'installazione è fondamentale. Lo spessore influisce sulla resistenza dello scudo alla deformazione dopo l'installazione e durante i ripetuti cicli di riscaldamento e raffreddamento.
La goffratura migliora la rigidità della lamiera aggiungendo una struttura superficiale. Ciò significa che una lamiera di acciaio inossidabile goffrata può spesso offrire una rigidità maggiore rispetto a una lamiera piana dello stesso spessore. Per questo motivo, la scelta dello spessore non dovrebbe essere considerata isolatamente. Anche il design del motivo e la profondità di goffratura influenzano il comportamento del pezzo finale.
Se il foglio utilizza un motivo in rilievo efficace, un materiale più sottile può comunque fornire una rigidità sufficiente in alcune applicazioni. Se il pezzo è grande, molto esposto o necessita di una maggiore stabilità dimensionale, un'opzione più spessa potrebbe comunque essere la scelta migliore. BSTFLEX supporta Lamiera in acciaio inossidabile con goffratura personalizzata Produzione con molteplici opzioni di stampi per goffratura esistenti per soddisfare le diverse esigenze di progetto.
Il modo più pratico per scegliere lo spessore è quello di adattare la lamiera all'ambiente di applicazione, alle dimensioni del pezzo, al metodo di formatura e agli obiettivi di prestazione.
0,1 mm Viene spesso scelto quando il peso ridotto e la facilità di formatura sono prioritari. È adatto per strutture di schermatura termica più leggere, requisiti di fabbricazione più flessibili e applicazioni in cui il componente non richiede il massimo livello di rigidità.
Motivi tipici per scegliere 0,1 mm:
Questo spessore è spesso pratico per barriere sagomate di dimensioni ridotte, configurazioni di schermatura leggere e applicazioni personalizzate selezionate in cui la flessibilità è più importante della massima resistenza strutturale.
0,15 mm Spesso rappresenta la scelta più equilibrata per la fabbricazione di schermi termici generici. Offre una combinazione pratica di rigidità, formabilità, durata e peso gestibile. Per molti progetti di schermi termici per sistemi di scarico, questo spessore è un'ottima soluzione di compromesso.
Motivi tipici per scegliere 0,15 mm:
Per molte applicazioni di tipo OEM e aftermarket, 0,15 mm rappresenta una scelta pratica ed efficiente.
0,2 mm Viene comunemente scelto quando sono richieste maggiore rigidità e stabilità strutturale. È utile per schermi di grandi dimensioni, applicazioni esposte a maggiori vibrazioni o componenti che devono mantenere la forma in modo più efficace nel tempo.
Motivi tipici per scegliere 0,2 mm:
Questo spessore può essere preferibile per scudi strutturali più robusti, a condizione che il progetto possa accettare il peso aggiuntivo e la minore flessibilità rispetto alle opzioni più sottili.
| Spessore | Vantaggio principale | Ideale per | Carattere generale |
|---|---|---|---|
| 0,1 mm | Più leggero e più facile da modellare | Componenti più piccoli, fabbricazione flessibile, design sensibili al peso | Più flessibile |
| 0,15 mm | Rigidità e formabilità equilibrate | Fabbricazione generale di scudi termici per sistemi di scarico | Il più versatile |
| 0,2 mm | Maggiore rigidità e migliore mantenimento della forma | Scudi più grandi, strutture più robuste, maggiori esigenze di stabilità | Più rigido |
Prima di decidere tra 0,1 mm, 0,15 mm e 0,2 mm, è utile porsi le seguenti domande:
Queste domande aiutano a stabilire se la minore formabilità o la maggiore rigidità debbano essere il criterio di scelta.
Per la schermatura dei tubi di scarico, lo spessore deve essere scelto in base alle dimensioni del componente, al tipo di montaggio e all'esposizione alle vibrazioni. Le schermature più piccole possono essere realizzate con materiali più sottili, mentre quelle più grandi o più esposte potrebbero richiedere una lamiera più resistente.
Le applicazioni in aree turbo spesso comportano temperature più elevate e spazi di installazione più ristretti. La scelta dello spessore dovrebbe considerare sia l'intensità del calore sia la necessità di una fabbricazione sagomata. In alcuni ambienti ad altissima temperatura, una soluzione in lega di qualità superiore come Scudo termico in lega 625 Inconel potrebbe anche essere più appropriato.
La protezione del convertitore catalitico spesso richiede una barriera stabile e durevole, in grado di mantenere bene la sua forma. Lo spessore deve essere adeguato alle dimensioni della protezione e alla struttura di montaggio.
Per superfici di copertura più ampie, come i pannelli della paratia tagliafuoco o le protezioni sottoscocca, la rigidità e la stabilità del pannello diventano più importanti. Spesso si preferisce uno spessore bilanciato o maggiore, a seconda della geometria e della struttura di supporto.
Lo spessore deve inoltre essere compatibile con il piano di produzione. Se la lamiera verrà tagliata e fornita come materiale di base, la decisione potrebbe differire rispetto a un progetto in cui la lamiera deve essere stampata, piegata o formata per ottenere componenti finiti. BSTFLEX offre servizi di sviluppo personalizzati per lamiere isolanti termiche in acciaio inossidabile goffrato, in base a disegni, campioni, dimensioni o requisiti applicativi.
Nostro Lastra barriera termica in acciaio inox goffrato È disponibile per la fornitura in fogli o per progetti di schermi termici realizzati su misura, con molteplici opzioni di stampi per goffratura per soddisfare diversi obiettivi di rigidità e formabilità.
Lo spessore ottimale per le lamiere di protezione termica in acciaio inossidabile goffrato dipende dall'equilibrio tra rigidità, formabilità, peso, ambiente di applicazione e requisiti di servizio a lungo termine. In molti progetti, 0,1 mm , 0,15 mm , E 0,2 mm Ciascuno ha un ruolo ben definito. La lamiera più sottile può essere più adatta per componenti più leggeri o di forma più complessa, mentre la lamiera più spessa può essere più indicata per strutture più robuste e scudi di dimensioni maggiori.
Se stai selezionando il materiale per la fabbricazione di scarichi, turbocompressori, convertitori catalitici, paratie o scudi termici sottoscocca, BSTFLEX può aiutarti a consigliare quello giusto lamiera barriera termica in acciaio inossidabile spessore in base al design del pezzo, al modello di goffratura e ai requisiti dell'applicazione.
Per molte applicazioni, 0,15 mm rappresenta una scelta di compromesso pratica, in quanto offre una combinazione equilibrata di rigidità, formabilità e peso gestibile.
Uno spessore di 0,1 mm è spesso adatto quando il progetto richiede una formatura più semplice, un peso inferiore e una rigidità sufficiente ottenuta tramite la progettazione di motivi in rilievo, piuttosto che attraverso il solo utilizzo di un materiale più spesso.
Lo spessore di 0,2 mm viene spesso scelto quando lo schermo protettivo necessita di maggiore rigidità, migliore mantenimento della forma o maggiore stabilità strutturale in applicazioni di dimensioni maggiori o più impegnative.
In alcuni casi, sì. La goffratura migliora la rigidità, quindi una lamiera goffrata può offrire una rigidità maggiore rispetto a una lamiera piana dello stesso spessore. La scelta finale dipende comunque dall'applicazione e dal design del componente.
Sì. BSTFLEX può consigliare uno spessore adeguato in base al luogo di applicazione, alle dimensioni del pezzo, al modello di goffratura, al metodo di formatura e agli obiettivi di prestazione.
