Imbottitura per silenziatore a 4 tempi deve gestire l'energia acustica mentre opera accanto a un nucleo di scarico forato caldo per periodi prolungati. Nei sistemi di scarico per motocicli, ATV, UTV, da corsa e ad alte prestazioni, la corretta specifica dell'imbottitura dipende da molto più che dal semplice fatto che il motore sia descritto come a quattro tempi.
La temperatura di scarico, le dimensioni del silenziatore, il volume dell'imbottitura, il tipo di fibra, la densità di installazione, la velocità dei gas, le vibrazioni e la posizione dell'imbottitura rispetto al nucleo forato influenzano la selezione del materiale.
BSTFLEX fornisce fibra di vetro, fibra di basalto, lana d'acciaio inossidabile e strutture di imbottitura per scarichi personalizzate per applicazioni di sostituzione e produzione di silenziatori di scarico OEM.
Visualizza i materiali per imbottitura silenziatori | Richiedi una raccomandazione per l'imbottitura

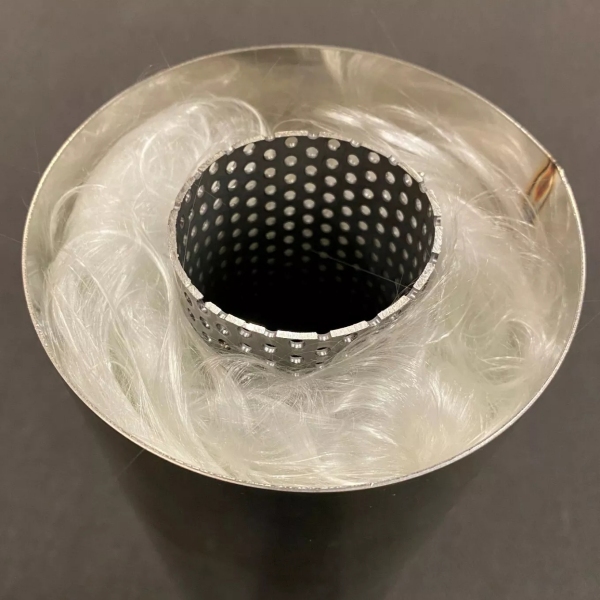

Un silenziatore a quattro tempi utilizza normalmente una sezione di assorbimento in cui il materiale di imbottitura circonda un nucleo forato. I gas di scarico rimangono all'interno del nucleo mentre l'energia acustica passa attraverso le perforazioni nel materiale fibroso circostante.
Per applicazioni impegnative, il materiale vicino al nucleo può essere esposto a calore prolungato, vibrazioni e impulsi di scarico. La questione ingegneristica non è quindi semplicemente:
"Quale imbottitura si adatta a un silenziatore a quattro tempi?"
Una specifica più utile chiede:
BSTFLEX offre diverse direzioni di materiale per silenziatori di scarico a quattro tempi. Non dovrebbero essere trattati come prodotti intercambiabili semplicemente perché tutti possono essere descritti come imbottiture ad alta temperatura.
| Direzione del materiale | Perché potrebbe essere selezionato | Domande tipiche sulle specifiche |
|---|---|---|
| Imbottitura per silenziatore in fibra di vetro | Materiale di imbottitura acustica comune per silenziatori di scarico per motocicli, sport motoristici e ad alte prestazioni. | Struttura della fibra, peso dell'imbottitura, densità, dimensioni e temperatura di esercizio. |
| Imbottitura per silenziatore in fibra di basalto | Una struttura in fibra minerale alternativa per applicazioni che richiedono una capacità termica superiore rispetto alla tradizionale imbottitura in fibra di vetro. | Temperatura operativa, forma dell'imbottitura, peso della fibra e condizioni di servizio richieste. |
| Lana d'acciaio inossidabile | Può essere posizionata vicino al nucleo forato come imbottitura metallica o strato protettivo dove il calore e l'erosione della fibra sono considerazioni importanti. | Grado dell'acciaio, struttura della fibra, spessore dello strato, peso dell'imbottitura e posizione all'interno del silenziatore. |
| Sistema di imbottitura composito | Combina materiali diversi in modo che lo strato interno gestisca le condizioni critiche del nucleo mentre lo strato fibroso circostante fornisce il volume principale di imbottitura acustica. | Sequenza degli strati, combinazione dei materiali, dimensioni, peso di riempimento e metodo di ritenzione. |
| Imbottitura pre-contenuta | Imbottitura fibrosa contenuta in un sacchetto a rete, cuscino o calza per una manipolazione più pulita e un assemblaggio di produzione ripetibile. | Diametro esterno finito, diametro interno, lunghezza, peso di riempimento, densità e imballaggio. |

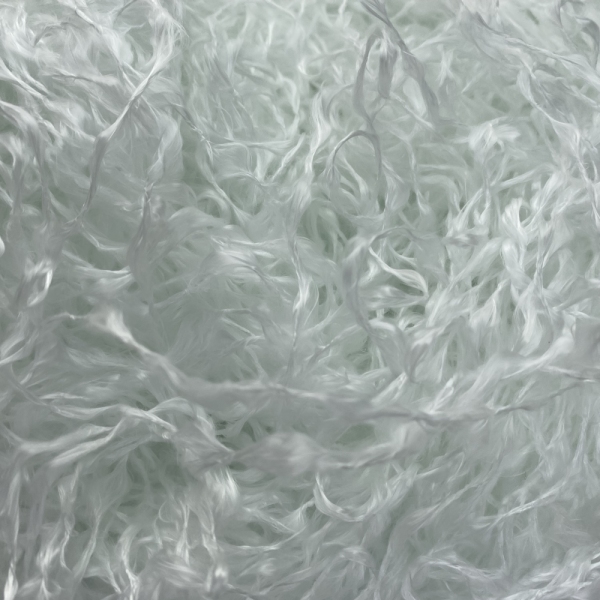

La fibra di vetro rimane un'opzione importante per il materiale fonoassorbente per scarichi a 4 tempiperché le strutture in fibra di vetro possono offrire assorbimento acustico tollerando al contempo temperature ben superiori ai comuni materiali isolanti organici.
Tuttavia, la specifica effettiva dovrebbe identificare la struttura della fibra di vetro piuttosto che definire semplicemente il materiale "fibra di vetro".
I dettagli d'acquisto importanti includono:
Per la produzione OEM o per applicazioni in cui la manipolazione di fibre sfuse non è desiderabile, BSTFLEX può fornire una guaina fonoassorbente in fibra di vetro per silenziatori con sacco in rete di vetro tessuta. L'imbottitura in fibra di vetro è contenuta all'interno di una struttura in rete di vetro tessuta e può essere personalizzata in base a diametro, lunghezza, peso dell'imbottitura e densità di riempimento richiesta.
Le applicazioni a quattro tempi non funzionano tutte alla stessa temperatura. Le moto ad alte prestazioni, i motori da corsa e gli impianti di scarico per impieghi gravosi possono sottoporre il materiale più vicino al nucleo perforato a condizioni termiche più severe.
BSTFLEX offre il materiale fonoassorbente per silenziatori in fibra di basalto LAVA Rock come ulteriore opzione di materiale per applicazioni con silenziatori ad alta temperatura.
Il basalto non dovrebbe essere scelto solo perché sulla carta ha una resistenza termica superiore. La progettazione completa dello scarico determina comunque se si tratta del materiale appropriato.
Quando si valuta il materiale fonoassorbente in basalto, fornire:
La regione immediatamente circostante il tubo perforato può subire la combinazione più severa di calore dello scarico, movimento dei gas e vibrazioni.
Alcune strutture di silenziatori ad alta temperatura utilizzano quindi uno strato metallico tra il nucleo perforato e il materiale fonoassorbente acustico fibroso principale.
A seconda della progettazione dello scarico, questo strato può utilizzare lana d'acciaio inossidabile, materiale metallico a maglia o una rete di ritenzione.
BSTFLEX fornisce una rete da scarico in acciaio inossidabile per la ritenzione del materiale fonoassorbente per silenziatori per applicazioni che richiedono un contenimento aggiuntivo dell'imbottitura.
Lo scopo di tale componente è diverso dall'imbottitura acustica principale. Dovrebbe quindi essere specificato separatamente in un disegno OEM o in una distinta base.
Un approccio utile per i silenziatori a quattro tempi più esigenti è una costruzione a strati invece di riempire l'intera cavità del silenziatore con un unico materiale.
Una disposizione semplificata può consistere in:
Questa disposizione consente a ciascun materiale di svolgere un compito diverso. Lo strato interno metallico può aiutare a proteggere la fibra circostante dalle condizioni dirette del lato anima, mentre lo strato fibroso fornisce il volume di assorbimento acustico maggiore.
Lo spessore, la densità e la sovrapposizione dello strato metallico richiesti dovrebbero provenire dal design di scarico approvato invece di essere selezionati arbitrariamente durante il riempimento.
Per una discussione dettagliata su questa famiglia di materiali, vedere Stainless Steel Wool Muffler Packing for High Temperature Exhaust Systems.
Lo stesso materiale può comportarsi in modo diverso se installato a densità differenti.
Un'imbottitura insufficiente può lasciare vuoti, consentire il movimento del materiale e ridurre la coerenza acustica. Una compressione eccessiva può modificare la struttura della fibra e impedire all'imbottitura di comportarsi come previsto.
Per la produzione di scarichi OEM, è meglio specificare una quantità di imbottitura misurabile invece di affidarsi a istruzioni soggettive come "comprimere saldamente".
Una specifica di produzione utile può includere:
Per un silenziatore cilindrico con un'anima perforata centrata, il volume teorico di imbottitura anulare può essere stimato da:
V = π × (D2 - d2) × L / 4000
Quando le dimensioni sono inserite in millimetri:
Se una densità di installazione approvata è già nota:
Massa di riempimento = volume di riempimento × densità di installazione.
Questa formula calcola il volume disponibile. Non determina la corretta densità di riempimento per un nuovo design di scarico. Il valore richiesto deve comunque provenire da una specifica esistente, dallo sviluppo di un prototipo o da test applicativi.
Per la produzione ripetuta, specificare la quantità di fibra in base al peso può migliorare la coerenza tra i silenziatori.
Invece di chiedere a ogni operatore di assemblaggio di valutare visivamente la compressione del riempimento, il produttore può utilizzare una quantità definita di materiale per ogni unità di scarico.
BSTFLEX può sviluppare componenti di riempimento basati su:
I silenziatori per motocicli rappresentano una delle principali applicazioni per materiale di riempimento per silenziatori a 4 tempi.
Le applicazioni includono:
Un kit di sostituzione specifico per il modello dovrebbe corrispondere al silenziatore effettivo piuttosto che essere selezionato solo in base alla cilindrata del motociclo. Due silenziatori montati su motori simili possono avere diametri del nucleo, dimensioni del guscio e volumi di riempimento differenti.
I sistemi di scarico a quattro tempi per ATV e UTV possono anche utilizzare un riempimento acustico sostituibile attorno a un nucleo perforato.
Per queste applicazioni, gli acquirenti dovrebbero identificare:
Se lo scarico viene utilizzato sotto carico pesante prolungato, in condizioni di gara o fuoristrada estremo, fornire tali informazioni quando si richiede una raccomandazione sul materiale.
Le applicazioni di scarico ad alte prestazioni creano spesso l'idea errata che la fibra a temperatura più elevata sia automaticamente il miglior materiale fonoassorbente.
In pratica, la scelta del materiale dovrebbe considerare il design completo:
Il risultato potrebbe essere fibra di vetro, basalto, una struttura in fibra metallica o una combinazione multistrato piuttosto che un "materiale fonoassorbente da corsa" universale.
| Formato di fornitura | Vantaggi | Acquirente tipico |
|---|---|---|
| Fibra sfusa | Riempimento e lavorazione flessibili | Produttori di scarichi con un processo di riempimento interno consolidato |

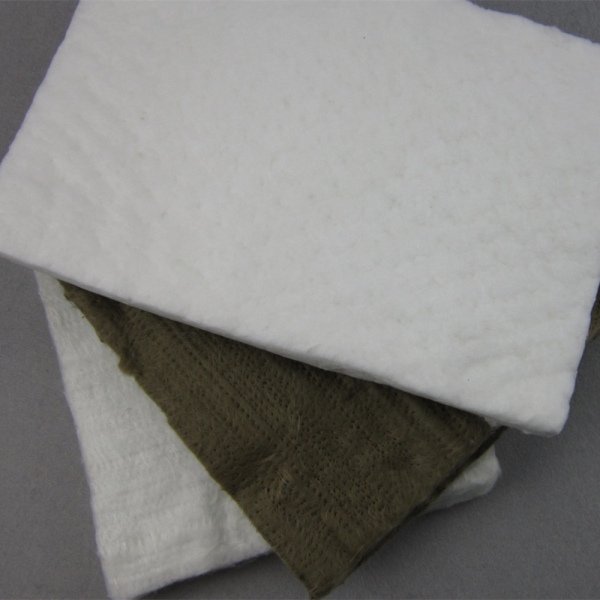

| Materassino in fibra di vetro | Forma a foglio definita e avvolgimento conveniente | Applicazioni di sostituzione e produzione |
| Cuscino fonoassorbente | Riempimento contenuto e quantità predeterminata | Kit di riempimento e assemblaggio ripetuto |
| Calza fonoassorbente in rete | Manipolazione pulita e geometria del componente controllata | Produzione OEM e kit di sostituzione |
| Preforma personalizzata | Sviluppata attorno a uno specifico silenziatore | Produzione di scarichi OEM ad alto volume |
| Materiale fonoassorbente composito | Materiali diversi assegnati a diverse funzioni termiche e acustiche | Silenziatori per impieghi gravosi e alte temperature |
Per un nuovo programma di scarico, BSTFLEX può lavorare a partire da un disegno, informazioni dimensionali o un campione di materiale fonoassorbente esistente.
Una tipica sequenza di sviluppo è:
Geometria del silenziatore → scelta del materiale → quantità target di materiale fonoassorbente → struttura del materiale fonoassorbente → prototipo → convalida del silenziatore → specifica approvata → fornitura di produzione
Ciò è particolarmente utile per i produttori che desiderano un componente pronto per la produzione invece di tagliare e pesare il materiale di imballaggio grezzo durante ogni assemblaggio di marmitte.
| Applicazione di scarico | Motocicletta, motocross, ATV, UTV, corse, automobilistico o altro sistema |
|---|---|
| Motore | Tipo di motore a quattro tempi e cilindrata, ove pertinente |
| Diametro esterno del nucleo perforato | Dimensione misurata o da disegno |
| Diametro interno del guscio | Dimensione interna della camera di imballaggio |
| Lunghezza dell'imballaggio | Sezione di imballaggio acustico efficace |
| Materiale esistente | Fibra di vetro, basalto, lana d'acciaio inossidabile o costruzione composita |
| Peso dell'imballaggio | Peso a secco esistente o peso target richiesto, se noto |
| Temperatura | Valori continui e di picco con indicazione del punto di misurazione |
| Formato di fornitura | Fibra, stuoia, cuscino, sacchetto, calza o preforma personalizzata |
| Quantità | Requisito del prototipo e volume di produzione previsto |
| Riferimento | Disegno, fotografie o campione fisico |
I produttori di scarichi richiedono spesso qualcosa di più di un foglio di reimballaggio universale. BSTFLEX supporta programmi di imballaggio personalizzati in cui il materiale diventa un componente di produzione controllato.
La personalizzazione può includere:
Per ulteriori capacità OEM, visitare Produttore di imballaggi per marmitte per silenziatori di scarico OEM.
Non esiste un unico materiale migliore per ogni silenziatore a quattro tempi. La fibra di vetro è ampiamente utilizzata, mentre il basalto o le costruzioni composite possono essere presi in considerazione per condizioni termiche più impegnative. La selezione dovrebbe basarsi sul design del silenziatore, sulla temperatura di imbottitura, sulle specifiche del materiale, sulla densità richiesta e sul sistema di ritenzione.
I termini descrivono l'applicazione di scarico prevista piuttosto che una specifica universale del materiale. Entrambi i sistemi possono utilizzare imbottiture acustiche fibrose, ma le loro condizioni termiche, i design dei silenziatori, i meccanismi di contaminazione, le quantità di imbottitura e le specifiche OEM possono differire. Selezionare sempre l'imbottitura in base al silenziatore effettivo.
Sì. La fibra di vetro è comunemente usata come imbottitura acustica in molti silenziatori per moto e veicoli powersport a quattro tempi. La costruzione in fibra appropriata e la temperatura di esercizio devono comunque corrispondere all'applicazione di scarico.
Il basalto può essere valutato laddove il design dello scarico richieda un'imbottitura in fibra minerale con una capacità termica superiore rispetto al grado di fibra di vetro in esame. L'idoneità effettiva dovrebbe essere confermata in base alla temperatura dell'applicazione, alla struttura dell'imbottitura e ai requisiti di convalida.
In alcune costruzioni di silenziatori, la lana d'acciaio inossidabile viene posizionata vicino al nucleo perforato come strato protettivo metallico o di imbottitura. Può aiutare a proteggere il materiale fibroso circostante dalle condizioni impegnative del lato nucleo. La struttura richiesta dipende dal design originale dello scarico.
Nessuna regola universale "il più strettamente possibile" dovrebbe sostituire una specifica di imbottitura definita. Ove possibile, utilizzare il peso di riempimento a secco specificato o la densità installata. La produzione OEM dovrebbe controllare questi valori per migliorare la coerenza tra i silenziatori.
Utilizzare la quantità specificata dal produttore del silenziatore ogni volta che è disponibile. Per lo sviluppo di scarichi personalizzati, determinare il volume di imbottitura disponibile e stabilire la densità installata richiesta tramite una specifica esistente o una convalida del prototipo.
Sì. BSTFLEX può fornire fibra di vetro, basalto, lana d'acciaio inossidabile e costruzioni di imbottiture per silenziatori combinate. La personalizzazione può includere materiale, dimensioni, peso dell'imbottitura, densità, struttura di contenimento e imballaggio in base a disegni, dimensioni o campioni fisici.
Per un nuovo programma di scarico a quattro tempi o per un requisito di imbottitura di ricambio esistente, inviare a BSTFLEX il disegno del silenziatore, il diametro del nucleo, le dimensioni del guscio, la lunghezza dell'imbottitura, il materiale attuale, il peso dell'imbottitura e le condizioni operative.
Possiamo esaminare le informazioni e sviluppare una costruzione di imbottitura in fibra di vetro, basalto, lana d'acciaio inossidabile o composita adatta per la valutazione del prototipo e la produzione OEM.
Invia i tuoi requisiti per l'imbottitura di silenziatori a 4 tempi
