Specificare uno scudo termico automobilistico in alluminio scrivendo solo “lamiera di alluminio” su un disegno lascia irrisolta un'importante decisione ingegneristica. Il grado della lega di alluminio influisce sul comportamento della lamiera durante la goffratura, lo stampaggio e la formatura, sul carico meccanico che può tollerare e sulla resistenza dello scudo finito nel suo ambiente operativo.
Quattro gradi frequentemente presi in considerazione per le applicazioni di lamiere di alluminio sagomate sono 1050, 1100, 3003 e 5052. Appartengono a tre diverse famiglie di leghe e non dovrebbero essere trattati come intercambiabili semplicemente perché sono tutti alluminio.
Per lo sviluppo di scudi termici, la domanda pratica non è quale lega sia universalmente migliore. È quale combinazione di lega, tempra, spessore e geometria formata si adatta alla zona termica e al processo di produzione del componente finito.

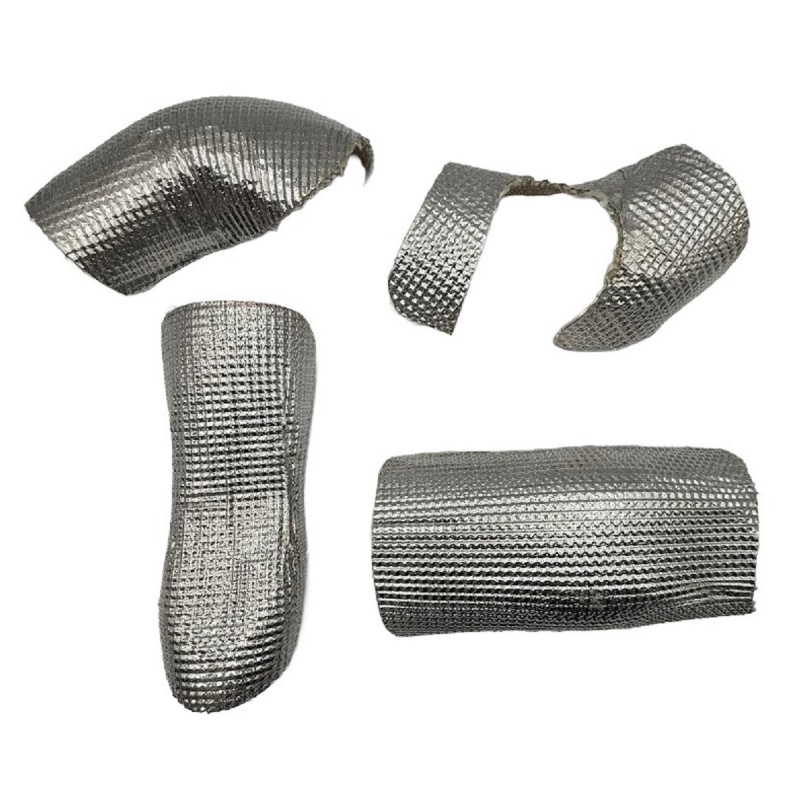

BSTFLEX fornisce materiale per scudo termico in alluminio goffrato per progetti di protezione termica di scarichi automobilistici, vani motore e sottoscocca. I clienti possono fornire una specifica esistente, un disegno o informazioni sull'applicazione per la valutazione.
| Lega | Famiglia di leghe | Carattere generale | Capacità di formatura | Resistenza relativa | Motivo tipico della scelta dello scudo termico |
|---|---|---|---|---|---|
| 1050 | 1xxx alluminio ad alta purezza | Contenuto di alluminio molto elevato | Eccellente | Bassa | Formatura profonda, schermatura leggera e applicazioni in cui l'elevata resistenza non è la priorità |
| 1100 | 1xxx alluminio commercialmente puro | Lamiera per uso generale altamente lavorabile | Eccellente | Bassa | Scudi formati e goffrati che richiedono una facile fabbricazione |
| 3003 | 3xxx alluminio-manganese | Resistenza e formabilità bilanciate | Molto buona | Moderata | Scudi automobilistici che richiedono maggiore rigidità senza passare a una lega ad alta resistenza |
| 5052 | 5xxx alluminio-magnesio | Lamiera ad alta resistenza resistente alla corrosione | Buona | Più elevata | Ambienti del veicolo meccanicamente più impegnativi o corrosivi |
La tabella descrive il comportamento generale della lega. Le proprietà meccaniche effettive dipendono fortemente dalla tempra, dallo spessore della lamiera e dalla storia della lavorazione. Una lamiera con tempra O e una lamiera con tempra H della stessa lega possono comportarsi in modo diverso durante lo stampaggio e nel pezzo finito.
Uno scudo termico automobilistico rigido deve svolgere due compiti contemporaneamente. Deve contribuire alla gestione termica comportandosi al contempo come un componente metallico prodotto industrialmente.
Ciò significa che il materiale potrebbe dover passare attraverso diverse operazioni prima di raggiungere il veicolo:
Una lega che si forma facilmente può essere interessante per geometrie complesse ma offrire una minore resistenza meccanica. Un'altra lega può fornire una resistenza notevolmente maggiore ma richiedere attrezzature, raggi di curvatura o condizioni di formatura differenti.
Per questo motivo, il materiale dello scudo termico in alluminio dovrebbe essere specificato come parte della progettazione del componente piuttosto che selezionato solo in base a un requisito di temperatura generico.
1050 appartiene alla famiglia 1xxx dell'alluminio ad alta purezza. Contiene un minimo di circa il 99,5 percento di alluminio ed è noto per l'eccellente lavorabilità, la resistenza alla corrosione e l'elevata conducibilità termica ed elettrica.
Dal punto di vista produttivo, la sua caratteristica più utile per gli scudi termici è la capacità di essere formato facilmente. Ciò rende il 1050 degno di considerazione laddove una sottile lamiera di alluminio debba essere goffrata, piegata o imbutita in una forma relativamente complessa e l'elevata resistenza strutturale non sia il requisito di progettazione primario.
Il compromesso principale è la resistenza meccanica. Le leghe di alluminio ad alta purezza non vengono selezionate quando lo scudo termico deve sopportare carichi meccanici sostanziali o resistere a deformazioni severe.
Se un componente richiede maggiore rigidità o durata, il progettista può valutare un diverso stato fisico, modificare la geometria goffrata, modificare la sezione del componente o passare a una lega come 3003 o 5052.
1100 è un altro alluminio commercialmente puro della serie 1xxx e contiene almeno circa il 99 percento di alluminio. Come il 1050, offre un'eccellente formabilità ed è ampiamente disponibile in prodotti in lamiera.
Per la produzione di scudi termici, il 1100 è interessante quando la parte richiede una formatura estesa e non necessita della resistenza meccanica associata a gradi più fortemente legati.
1050 e 1100 occupano quindi un territorio simile nel processo di selezione dei materiali. La decisione tra i due è spesso influenzata dalle specifiche del cliente, dalla disponibilità regionale, dallo standard richiesto, dalle attrezzature esistenti e dai requisiti della catena di fornitura piuttosto che da una differenza sostanziale nella funzione dello scudo termico.
Per molti progetti di scudi termici automobilistici, 1050 e 1100 possono occupare uno spazio progettuale simile poiché entrambi sono leghe 1xxx ad alto contenuto di alluminio con forti caratteristiche di formatura.
Il 1050 ha la purezza minima di alluminio più elevata, mentre il 1100 contiene leggermente più aggiunte di elementi di lega. Il significato pratico dipende dalle specifiche del componente finito.
Un acquirente dovrebbe quindi evitare di passare dal 1050 al 1100 o dal 1100 al 1050 solo perché i due gradi appaiono simili sulla carta. Se la parte ha già un disegno approvato o una specifica del materiale OEM, il grado specificato dovrebbe essere mantenuto a meno che un'alternativa non sia stata tecnicamente convalidata.
Il 3003 si allontana dall'alluminio commercialmente puro per entrare nella famiglia 3xxx alluminio-manganese. Il manganese è il principale elemento di lega e conferisce al 3003 una maggiore resistenza rispetto ai gradi della serie 1xxx, pur mantenendo un'utile formabilità e resistenza alla corrosione.
Questo equilibrio rende il 3003 particolarmente interessante per gli scudi termici automobilistici.
Uno scudo formato spesso richiede più di una semplice stampaggio. Potrebbe anche aver bisogno di una rigidità sufficiente a mantenere la sua geometria su un'ampia superficie, resistere ai danni da manipolazione e rimanere stabile dopo l'installazione. Il 3003 offre un pratico compromesso tra l'alluminio puro altamente formabile e la famiglia 5xxx più resistente.
La selezione dei materiali automobilistici comporta spesso dei compromessi.
Una lamiera molto morbida e altamente formabile può essere facile da stampare ma richiedere una geometria aggiuntiva per ottenere la rigidità del componente desiderata. Una lega più resistente può migliorare la robustezza ma rendere le operazioni di formatura impegnative meno tolleranti.
Il 3003 è utile perché fornisce una maggiore resistenza meccanica rispetto ai gradi 1xxx commercialmente puri, rimanendo adatto a molte operazioni convenzionali di formatura della lamiera.
Per gli acquirenti OEM che non hanno ancora fissato la lega, il 3003 è quindi uno dei gradi che vale la pena valutare quando l'applicazione richiede sia flessibilità di formatura che prestazioni strutturali moderate.
Il 5052 appartiene alla serie 5xxx alluminio-magnesio. Rispetto al 1050, 1100 e 3003, sposta la scelta del materiale verso una maggiore resistenza meccanica e una durata in servizio gravoso.
L'aggiunta di magnesio è responsabile di gran parte di questo cambiamento nelle prestazioni. Il 5052 è ampiamente apprezzato per la sua resistenza alla corrosione e per la sua forza tra le leghe di alluminio in lamiera comunemente usate non trattabili termicamente.
Per gli scudi termici automobilistici, queste proprietà possono essere utili laddove un pannello è esposto a condizioni operative meccaniche o ambientali più severe.
No. Una maggiore resistenza non significa automaticamente un materiale per scudi termici migliore.
Se un componente molto complesso richiede un'estesa imbutitura, una lega più morbida ad alta purezza potrebbe essere più facile da produrre. Se lo scudo è grande ma leggermente caricato, una resistenza aggiuntiva potrebbe fornire pochi benefici aumentando al contempo il costo del materiale o la difficoltà di formatura.
La domanda corretta è se il componente finito necessiti effettivamente della resistenza aggiuntiva e delle prestazioni di corrosione fornite dal 5052.
Questo confronto è in gran parte una scelta tra la massima flessibilità di formatura e una maggiore resistenza meccanica.
Il 1050 è attraente laddove sono desiderabili un'elevata purezza e una facile deformazione. Il 3003 aggiunge manganese e fornisce una lamiera più resistente pur mantenendo buone caratteristiche di produzione.
Per una barriera radiante relativamente semplice con requisiti di formatura profonda, il 1050 può essere sufficiente. Per uno scudo stampato più grande che richiede una maggiore resistenza intrinseca del pannello, il 3003 può offrire un equilibrio più adatto.
La differenza diventa più pronunciata quando si confronta il 3003 con il 5052.
Il 3003 è una lega alluminio-manganese per uso generale con resistenza moderata e buona formabilità. Il 5052 è una lega alluminio-magnesio più resistente con una resistenza alla corrosione particolarmente buona.
Una logica di selezione tipica è:
Questo non sostituisce la convalida ingegneristica. La tempra, lo spessore e la geometria del pezzo finito rimangono fondamentali.
Uno dei dettagli più importanti in una richiesta di offerta (RFQ) per schermi termici in alluminio viene spesso trascurato: la tempra.
Le condizioni comuni delle lamiere in alluminio possono includere designazioni come:
Queste designazioni descrivono come l'alluminio è stato lavorato e influenzano le proprietà meccaniche e il comportamento durante la formatura.
Ad esempio, una condizione di ricottura dolce può essere selezionata per operazioni di formatura impegnative, mentre una condizione incrudita può fornire una maggiore resistenza della lamiera finita.
Ecco perché una specifica utile dovrebbe indicare qualcosa di più di:
“Alluminio 3003, 0,5 mm.”
Un requisito completo dovrebbe definire insieme la lega e la tempra ogni volta che il componente è già stato progettato attorno a una specifica condizione del materiale.
La lega di base non è l'unica fonte di rigidità del pannello.

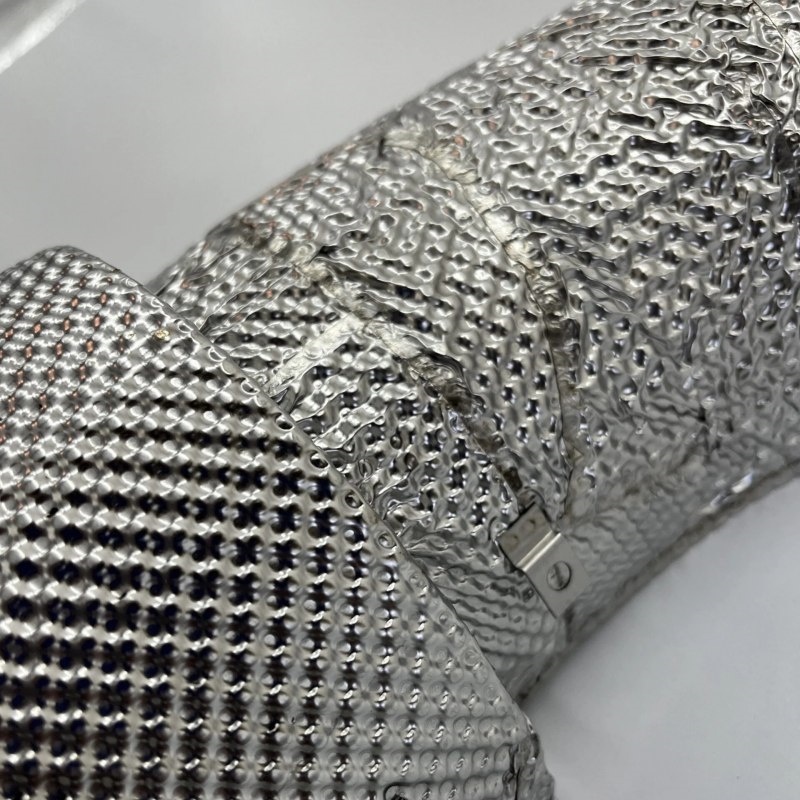

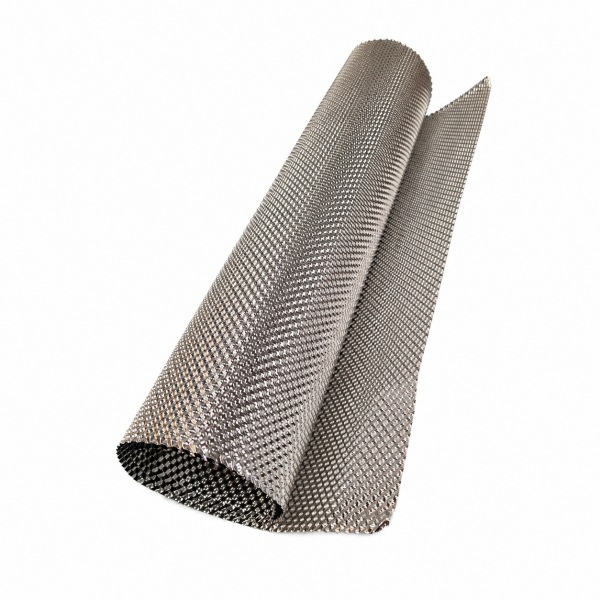

BSTFLEX lamiera goffrata in alluminio per barriere termiche utilizza una geometria superficiale formata per aumentare la stabilità strutturale dell'alluminio sottile.
Di conseguenza, gli ingegneri dovrebbero considerare tre variabili insieme:
| Variabile | Cosa influenza |
|---|---|
| Lega | Resistenza di base, formabilità, comportamento alla corrosione e risposta alla produzione |
| Tempra | Durezza, resistenza e capacità di formatura |
| Geometria della goffratura | Rigidità del pannello, stabilità dimensionale e risposta alle vibrazioni |
Modificare una variabile può influire sul requisito per le altre. Uno schermo termico non dovrebbe quindi essere ottimizzato solo in base al numero della lega.
Per le barriere radianti nel vano motore, 1050, 1100 e 3003 possono essere tutte candidate a seconda della geometria del componente e del requisito di rigidità.
Un pezzo profondamente formato può trarre vantaggio da un grado altamente formabile. Un pannello ampio che richiede una maggiore stabilità della forma può giustificare il 3003 o una tempra incrudita.
Il 5052 può essere valutato quando la durata meccanica o l'esposizione alla corrosione sono più impegnative.
Gli schermi sottoscocca affrontano più del semplice calore. Possono anche incontrare acqua, contaminanti stradali, vibrazioni e detriti.
Per questo motivo, gli ingegneri pongono comunemente maggiore enfasi sulla resistenza alla corrosione e sulla stabilità meccanica rispetto a quanto potrebbero fare per una barriera protetta nel vano motore.
Il 3003 può offrire un utile equilibrio tra resistenza e formabilità per molti design sottoscocca. Il 5052 diventa interessante quando una maggiore resistenza e durata ambientale sono prioritarie.
Laddove la zona termica supera i limiti pratici della costruzione in alluminio selezionata, la soluzione non dovrebbe essere semplicemente quella di scegliere una lega di alluminio più resistente. L'ingegnere dovrebbe invece valutare la spaziatura dello schermo, strati multipli o un altro metallo come materiale per schermi termici in acciaio inossidabile.
Se l'alluminio sia adatto vicino a un collettore di scarico dipende dall'effettivo ambiente termico, dalla distanza dalla fonte di calore, dal flusso d'aria e dall'architettura dello schermo.
Il solo grado della lega non può rispondere a questa domanda.
Un alluminio più resistente come il 5052 non rende automaticamente il materiale adatto a una condizione termica che supera ciò che un gruppo schermo in alluminio può tollerare. La resistenza meccanica e l'idoneità termica sono questioni ingegneristiche diverse.
Per posizioni critiche sul lato scarico, l'acciaio inossidabile o, in sistemi estremi,materiale per scudo termico Inconel 625potrebbero essere più appropriati.
Il punto di fusione viene talvolta utilizzato nei confronti online sugli scudi termici come se fosse una valutazione della temperatura operativa. Per un componente di un veicolo progettato, tale approccio è incompleto.
Un metallo non deve necessariamente fondere prima che le sue proprietà meccaniche, il comportamento all'ossidazione o la stabilità dimensionale diventino inaccettabili per l'applicazione.
La selezione dello scudo termico automobilistico dovrebbe invece considerare:
Ecco perché un confronto tra leghe basato solo sulla temperatura di fusione può portare a una scarsa decisione sui materiali.
Aumentare lo spessore della lamiera aggiunge resistenza meccanica e rigidità, ma aumenta anche il peso del pezzo e il consumo di materie prime.
Uno scudo termico automobilistico può ottenere stabilità strutturale attraverso una combinazione di selezione della lega, tempra, goffratura e geometria del componente formato.
Per questo motivo, lo spessore pratico minimo dovrebbe essere stabilito in base al design del pezzo finito e ai requisiti di convalida, piuttosto che copiato da uno scudo termico non correlato.
Per un nuovo progetto OEM o di sostituzione, fornire quante più informazioni possibili tra le seguenti:
| Voce RFQ | Informazioni di esempio |
|---|---|
| Applicazione | Vano motore, tunnel di scarico, convertitore catalitico, marmitta o sottoscocca |
| Lega | 1050, 1100, 3003, 5052 o raccomandazione del fornitore |
| Tempra | O, H14, H24, H32 o requisito del disegno |
| Spessore | Spessore nominale specificato |
| Superficie | Piatta o goffrata |
| Motivo di goffratura | Modello, disegno, campione esistente o design richiesto |
| Forma di fornitura | Foglio, bobina, sbozzato o pezzo finito |
| Dimensioni | Larghezza, lunghezza e dimensioni del componente |
| Lavorazione successiva | Stampaggio, piegatura, imbutitura, punzonatura o rifilatura |
| Quantità | Requisiti per prototipi e volume di produzione annuale |
A volte, ma la sostituzione non dovrebbe basarsi solo sui nomi delle leghe.
Un passaggio da 1050 a 1100 può sembrare relativamente minore, mentre un passaggio da 1050 a 5052 rappresenta un cambiamento molto più grande in termini di resistenza e caratteristiche di formatura. Anche quando due materiali possono svolgere la stessa funzione termica, il processo di stampaggio potrebbe richiedere parametri diversi.
Prima di approvare una sostituzione, verificare:
Non tutti gli acquirenti iniziano con una specifica del materiale completa. Per progetti di prototipi e schermi termici personalizzati, il punto di partenza può essere un pezzo esistente, un disegno o semplicemente un problema di installazione.
In tale situazione, fornire:
Queste informazioni consentono di valutare la scelta del materiale insieme allo spessore e alla struttura della goffratura.
BSTFLEX produce materiale per barriere termiche in alluminio goffrato per applicazioni di gestione termica automobilistiche e industriali.
I progetti possono essere sviluppati in base a disegni, campioni e specifiche del materiale del cliente, con variabili come lega, stato fisico, spessore, dimensioni del foglio e struttura goffrata valutate in base all'applicazione finale.
Per zone termiche che richiedono una diversa famiglia di metalli, i clienti possono anche valutare materiale per schermi termici in acciaio inossidabile goffrato o Materiale per scudo termico in Inconel Alloy 625.
1050, 1100, 3003 e 5052 sono tra i gradi di alluminio che possono essere presi in considerazione per le lamiere degli scudi termici automobilistici. La lega corretta dipende dalla capacità di formatura richiesta, dalla resistenza meccanica, dalla resistenza alla corrosione, dalla geometria del componente e dall'ambiente operativo.
Il 1050 può essere adatto per barriere termiche leggere formate dove sono importanti un'eccellente formabilità e un'elevata purezza dell'alluminio e il componente non richiede un'elevata resistenza meccanica.
Il 1100 è un alluminio commercialmente puro della serie 1xxx con un'eccellente formabilità. Il 3003 contiene manganese e offre una maggiore resistenza meccanica pur mantenendo una buona capacità di formatura. Questo può rendere il 3003 utile per scudi che richiedono maggiore rigidità.
Il 3003 fornisce un utile equilibrio tra formabilità e resistenza moderata. Il 5052 offre una resistenza più elevata e una forte resistenza alla corrosione. Il materiale migliore dipende dal componente finito e dall'ambiente piuttosto che dalla sola resistenza della lega.
Il 5052 può essere preso in considerazione per applicazioni di scudi termici in alluminio che richiedono una maggiore durata meccanica o resistenza alla corrosione. La sua idoneità per una particolare posizione di scarico dipende comunque dall'esposizione termica, dal traferro, dall'architettura dello scudo e dai requisiti di convalida.
Non necessariamente. Una maggiore resistenza meccanica non stabilisce di per sé una temperatura di esercizio ammissibile più elevata. L'esposizione termica, il comportamento della lega alla temperatura, la geometria del componente e la spaziatura dello scudo devono essere valutati separatamente.
La tempra influisce sulla durezza, sulla resistenza e sulla formabilità della lamiera. Due lamiere realizzate con la stessa lega di alluminio ma fornite con tempre diverse possono comportarsi in modo diverso durante la goffratura, la piegatura e l'imbutitura.
Sì. I progetti possono essere sviluppati in base a disegni, campioni o requisiti applicativi. Gli acquirenti dovrebbero fornire la lega e la tempra preferite quando specificate, insieme allo spessore, alle dimensioni, ai requisiti di goffratura e alla quantità di produzione prevista.
Le quattro leghe rappresentano priorità diverse piuttosto che una semplice progressione da inferiore a superiore.
1050 è un forte candidato quando l'elevata purezza e l'eccellente capacità di formatura sono priorità.
1100 fornisce vantaggi simili come lamiera di alluminio commercialmente pura ampiamente utilizzata.
3003 è utile quando lo scudo termico necessita di un migliore equilibrio tra formabilità e resistenza meccanica.
5052 si sposta verso una maggiore resistenza e una durabilità ambientale impegnativa.
La specifica finale dovrebbe combinare lega, tempra, spessore, geometria di goffratura e design del componente. Per i progetti OEM, invia a BSTFLEX il tuo disegno, campione, ambiente operativo e quantità in modo che la costruzione dello scudo termico in alluminio possa essere valutata come un componente completo piuttosto che come un grado di lamiera isolato.
