I cablaggi automobilistici condividono sempre più spesso spazi limitati con collettori di scarico, turbocompressori, convertitori catalitici, componenti EGR, trasmissioni e altri sistemi ad alta temperatura. In queste aree, una normale guaina antiabrasione o un tubo corrugato possono proteggere dall'usura meccanica, ma offrono scarso controllo sull'esposizione termica.
Una guaina di protezione termica per cablaggi automobilistici aggiunge una barriera termica attorno al cablaggio, preservando al contempo la flessibilità necessaria per il passaggio e l'assemblaggio nel veicolo. La soluzione corretta dipende da qualcosa di più di un semplice valore di temperatura massima. Gli ingegneri devono anche considerare come il calore raggiunge il cablaggio, la distanza dalla fonte di calore, lo spazio disponibile, il diametro del cablaggio, la geometria dei connettori, la sequenza di installazione e la manutenibilità richiesta.
BSTFLEX produce diverse forme di protezione termica per il cablaggio automobilistico, da guaine termiche alluminate per la schermatura dal calore radiante a guaine tessili ad alta temperatura e schermi termici sagomati specifici per i componenti.
Il cablaggio elettrico viene spesso fatto passare attraverso vani motore, trasmissioni, zone di scarico e aree del sottoscocca dove le temperature circostanti possono essere sostanzialmente più elevate rispetto alle temperature nel resto del veicolo.
Le fonti di calore vicine comuni includono:
Un'esposizione termica prolungata può accelerare l'invecchiamento di guaine dei cavi, condotti, nastri, clip, connettori e altri componenti polimerici. Le alte temperature localizzate possono quindi diventare un problema di affidabilità del cablaggio anche quando il cablaggio non entra fisicamente in contatto con la fonte di calore.
Lo scopo di uno schermo termico per cablaggi è ridurre il carico termico che raggiunge questi componenti, consentendo al contempo al cablaggio di seguire il percorso previsto.
Prima di scegliere una guaina, determinare come il calore raggiunge il cablaggio. Diversi meccanismi di trasferimento del calore possono richiedere diverse strutture protettive.
Il calore radiante viaggia da una superficie calda verso il cablaggio senza contatto fisico diretto. Collettori di scarico, turbocompressori e convertitori catalitici sono comuni fonti di calore radiante automobilistico.
Una superficie esterna riflettente è particolarmente utile in questa condizione. Ecco perché le costruzioni in fogli di alluminio e tessuti alluminati sono ampiamente utilizzate per il cablaggio automobilistico instradato vicino ai componenti di scarico.
Un cablaggio può trovarsi all'interno di un vano motore generalmente caldo anche quando nessuna singola fonte di calore è direttamente rivolta verso di esso. In questa situazione, lo spessore dell'isolamento, la struttura tessile e la capacità di resistenza alla temperatura di tutti gli strati diventano sempre più importanti.
Se la guaina o il cablaggio toccano un componente caldo, il calore può trasferirsi per conduzione. Una sottile superficie riflettente da sola non dovrebbe essere considerata un sostituto di un isolamento sufficiente, di uno spazio d'aria o di un instradamento migliorato.
Per questo motivo, la selezione di un sistema di protezione termica per cablaggi dovrebbe iniziare dall'ambiente termico reale piuttosto che dalla scelta di un prodotto basata solo sul suo aspetto.
Nessuna singola struttura di guaina è ideale per ogni posizione automobilistica. I seguenti materiali affrontano diverse combinazioni di calore radiante, temperatura ambientale, flessibilità, abrasione e requisiti di installazione.

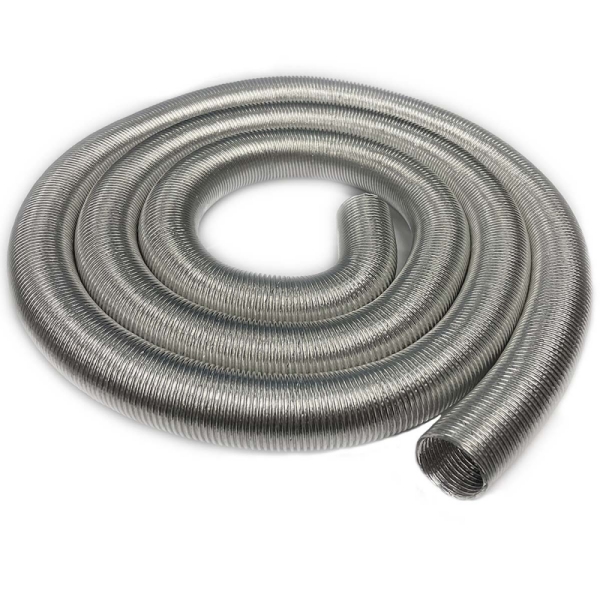

Una guaina in fibra di vetro alluminata combina una superficie esterna in alluminio riflettente con uno strato di supporto a base di fibra di vetro. È una delle strutture più utili dove il calore radiante proveniente da un componente di scarico è il problema principale.
Le applicazioni tipiche includono:
Design differenti possono utilizzare fogli di alluminio, pellicole alluminate o tessuti alluminati insieme a strutture in fibra di vetro intrecciate, tessute o cucite.
Vedere la gamma BSTFLEX Guaina protettiva termica alluminata per guaine riflettenti progettate per cablaggi automobilistici, cavi, tubi flessibili e linee dei fluidi.

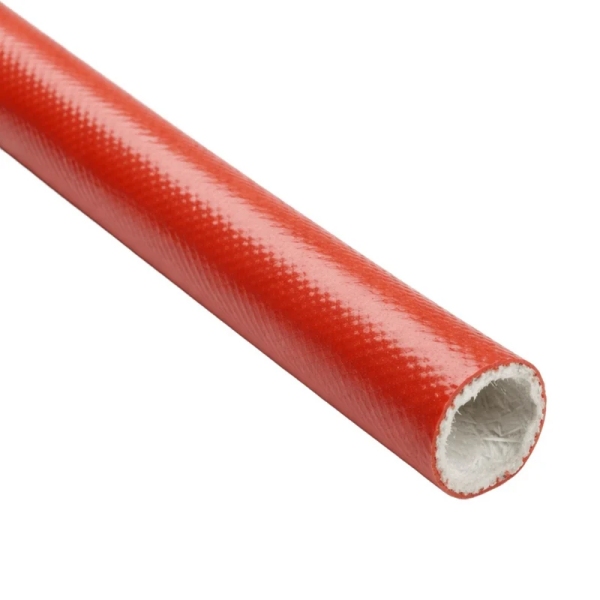

Le strutture in fibra di vetro rivestite in silicone sono utili laddove la guaina protettiva debba combinare capacità di resistenza alle alte temperature con flessibilità e resistenza ai comuni ambienti industriali o automobilistici.
Rispetto a una superficie riflettente in alluminio brillante, questo tipo di guaina viene generalmente selezionato per un requisito termico differente. Può essere appropriato quando il cablaggio necessita di una barriera tessile durevole e l'applicazione comporta una temperatura ambiente elevata o un'esposizione localizzata piuttosto che principalmente un'intensa riflessione del calore radiante.
La fibra di basalto può essere utilizzata in guaine flessibili ad alta temperatura laddove sia preferibile una struttura tessile in fibra minerale. Fornisce un'alternativa alla fibra di vetro convenzionale per determinate applicazioni di protezione di fili e cavi.
La selezione dovrebbe basarsi sulla temperatura operativa effettiva, sui requisiti meccanici, sulla struttura della guaina e sull'esposizione ambientale piuttosto che sul solo tipo di fibra.
Le guaine a base di silice vengono prese in considerazione quando l'applicazione richiede un materiale tessile a temperatura più elevata rispetto alle strutture in fibra di vetro convenzionali.
Questi prodotti possono essere utili per sistemi di cablaggio e cavi vicini ad apparecchiature molto calde o componenti legati allo scarico, sebbene l'instradamento, la resistenza all'abrasione e la geometria di installazione debbano comunque essere valutati.
Quando un singolo strato riflettente o tessile non è in grado di fornire un controllo termico sufficiente, una guaina multistrato può combinare diverse funzioni. Un design tipico può utilizzare un esterno riflettente insieme a uno strato isolante intermedio e uno strato interno tessile.
La selezione dello strato dovrebbe essere guidata dalla riduzione di temperatura richiesta, dallo spessore della parete disponibile e dallo spazio di installazione.
Il materiale è solo una parte delle specifiche. La costruzione fisica della guaina può determinare se è pratico installarla sulla linea di assemblaggio del veicolo o su un cablaggio esistente.
| Design della guaina | Applicazione tipica | Considerazioni sull'installazione |
|---|---|---|
| Guaina tubolare a scorrimento | Assemblaggi di cablaggi nuovi prima dell'installazione dei connettori | Il cablaggio deve passare attraverso la guaina |
| Guaina avvolgente | Cablaggi e assemblaggi esistenti con connettori installati | Può essere applicata attorno al cablaggio |
| Guaina con chiusura a strappo | Protezione per cablaggi riparabili o retrofit | Può normalmente essere aperta e richiusa |
| Guaina con chiusura a scatto | Installazione ripetibile OEM o di assistenza | Fornisce punti di chiusura meccanica definiti |
| Guaina a chiusura automatica | Installazione rapida su fasci di cavi | Si apre per l'inserimento del cablaggio e si chiude attorno al fascio |
| Schermo termico sagomato su misura | Diramazioni, connettori e geometria irregolare del cablaggio | Progettato attorno alla forma del componente |
Una guaina a scorrimento è spesso la soluzione più semplice quando la protezione termica può essere integrata durante la produzione del cablaggio. Fornisce una copertura circonferenziale continua ed evita componenti di chiusura aggiuntivi.
Tuttavia, i cablaggi automobilistici completi presentano spesso connettori, terminali, clip di montaggio o diramazioni molto più grandi del fascio di cavi principale. In questi casi, far scorrere una guaina tubolare sopra l'assemblaggio può risultare poco pratico.

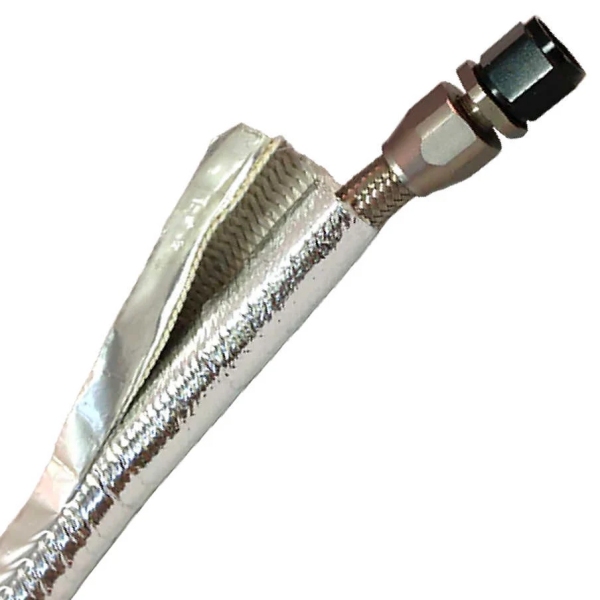

Una struttura avvolgente consente alla guaina di protezione termica per cablaggi di essere installata dopo l'assemblaggio del cablaggio. A seconda della manutenzione e dei requisiti OEM, la chiusura può essere fornita da chiusure a strappo, bottoni a pressione, strutture tessili sovrapposte o altri metodi meccanici.
I collettori di scarico creano una delle sfide più comuni legate al calore radiante nel vano motore. Il cablaggio può passare nelle vicinanze a causa della posizione dei sensori, dei vincoli di ingombro o dell'instradamento necessario per raggiungere i componenti elettrici montati sul motore.
Per questa applicazione, i tecnici dovrebbero valutare:
Una struttura alluminizzata riflettente può ridurre sostanzialmente il calore radiante che raggiunge il cablaggio quando la guaina è orientata correttamente verso la fonte di calore e viene mantenuta una spaziatura adeguata.
Le installazioni dei turbocompressori combinano un calore locale elevato con uno spazio di ingombro limitato. Il cablaggio può servire componenti di controllo della sovralimentazione, sensori di scarico, attuatori o sistemi motore vicini, passando vicino all'alloggiamento della turbina e ai tubi di scarico.
Queste applicazioni richiedono spesso una combinazione di riflessione del calore radiante, isolamento termico e posizionamento sicuro della guaina. Una guaina che si sposta dalla sezione protetta durante il funzionamento del veicolo potrebbe non fornire la copertura prevista.
Per geometrie ristrette, il sistema di gestione termica può combinare una guaina per cablaggi con uno scudo termico separato per turbo o scarico, invece di fare affidamento su un singolo componente di protezione.
I cablaggi della trasmissione sono un'altra importante applicazione per le guaine di protezione termica automobilistiche. I cablaggi possono essere instradati vicino all'alloggiamento della trasmissione, al sistema di scarico o ad altri componenti caldi, richiedendo comunque un posizionamento controllato e prestazioni elettriche affidabili.
Una guaina per cablaggi della trasmissione può essere prodotta come un semplice componente tubolare o sviluppata come un assemblaggio specifico per il componente con ritagli, elementi di posizionamento, elementi di fissaggio o estremità rinforzate.
Per progetti OEM ad alto volume, la ripetibilità dimensionale e il metodo di assemblaggio diventano importanti quanto il materiale grezzo della guaina. Il componente protettivo deve adattarsi al cablaggio in modo coerente e rimanere nella posizione prevista durante tutto il funzionamento del veicolo.
I sensori di temperatura dei gas di scarico, i sensori di ossigeno, i sensori di pressione e altri componenti del motore o di post-trattamento richiedono spesso che il cablaggio passi attraverso aree termicamente impegnative.
Uno scudo termico compatto per cablaggio automobilistico può proteggere la sezione del cavo consentendo comunque l'instradamento attorno a connettori, clip e staffe.
I punti di specifica importanti includono:
Una guaina cilindrica funziona bene quando la geometria del cablaggio è ragionevolmente uniforme. Diventa meno efficace o difficile da installare quando il componente protetto presenta grandi diramazioni, connettori stampati, clip o complesse transizioni tridimensionali.

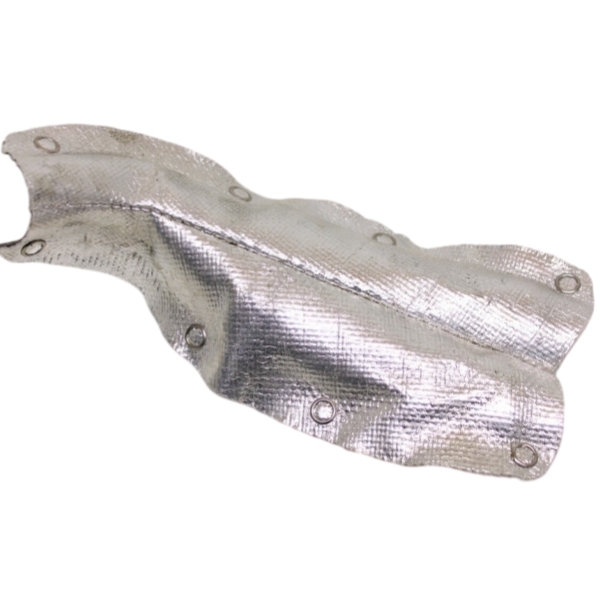

In queste applicazioni, uno schermo termico in tessuto sagomato può essere tagliato, cucito e formato attorno all'assemblaggio effettivo.

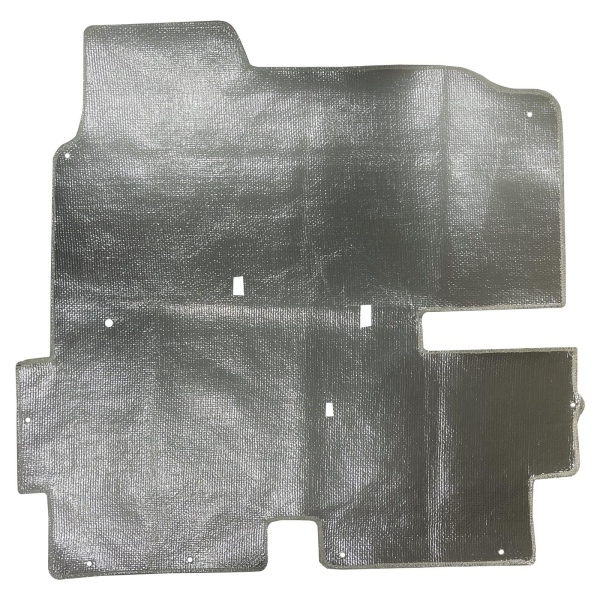

BSTFLEX produce anche Schermi termici automobilistici in fibra di vetro alluminizzata sagomati su misura per componenti automobilistici che non possono essere adeguatamente protetti da una guaina dritta convenzionale.
SAE J2302 è un metodo di prova utilizzato per valutare l'efficacia termica di guaine, tubi e isolanti a nastro contro il calore radiante. Confronta la temperatura superficiale di un corpo di prova standardizzato con e senza il materiale protettivo in condizioni di fonte di calore definite.
Questa distinzione è importante perché la capacità di temperatura nominale di un materiale e la sua capacità di ridurre il calore radiante che raggiunge un cablaggio non sono la stessa proprietà.
Per i progetti OEM in cui è richiesta la SAE J2302 o un altro test termico specifico del cliente, la costruzione della guaina pertinente deve essere valutata nelle condizioni di prova specificate. Un fornitore non dovrebbe presumere che una classificazione di temperatura generale del materiale dimostri automaticamente la conformità a un requisito termico specifico del veicolo.
Una richiesta di offerta (RFQ) utile contiene più informazioni del semplice diametro della guaina richiesto. I seguenti dati tecnici consentono di valutare il sistema di protezione termica in modo più accurato.
Fornire il diametro esterno o l'intervallo dimensionale del cablaggio, la lunghezza protetta ed eventuali connettori, terminali, punti di diramazione o clip più grandi.
Identificare se il cablaggio si trova vicino a un collettore di scarico, turbocompressore, convertitore catalitico, tubo EGR, trasmissione o un'altra fonte di calore.
Fornire la temperatura nota della fonte di calore, la temperatura circostante e la temperatura massima richiesta del cablaggio, ove disponibile.
Specificare la distanza minima tra la fonte di calore e il cablaggio protetto. La distanza può essere un fattore importante nelle prestazioni di schermatura dal calore radiante.
Indicare se la guaina può essere installata prima che vengano collegati i connettori o se deve essere montata attorno a un cablaggio finito.
La guaina deve adattarsi al percorso e al raggio di curvatura del cablaggio senza creare inutili rigidità o problemi di assemblaggio.
Identificare i requisiti per la resistenza all'abrasione, vibrazioni, durata dei bordi, ritenzione dei fissaggi o ulteriore protezione fisica.
Indicare il potenziale contatto con fluidi motore, contaminazione stradale, acqua o altre condizioni ambientali rilevanti per l'installazione sul veicolo.
Includere le specifiche del cliente applicabili, i metodi di prova termica, i requisiti dei materiali e i requisiti di documentazione all'inizio del progetto.
I componenti di protezione termica automobilistica richiedono spesso una maggiore personalizzazione rispetto alle guaine industriali standard. Il cablaggio può avere una posizione di montaggio definita, spazio limitato, molteplici punti di diramazione o un processo di installazione fisso sulla linea di assemblaggio.
BSTFLEX può produrre componenti di protezione termica da disegni del cliente, dimensioni o campioni fisici. A seconda del design, la personalizzazione può includere:
Non esiste un manicotto universale da specificare per ogni cablaggio automobilistico. Iniziare dal problema termico dominante.
Se un calore radiante intenso proviene da un componente di scarico vicino, una struttura riflettente alluminizzata è spesso la prima tecnologia da valutare.
Se il cablaggio è esposto a temperature ambientali generalmente elevate o richiede una barriera tessile durevole, la fibra di vetro, la fibra di vetro rivestita in silicone, il basalto, la silice o una struttura multistrato potrebbero essere più appropriati.
Se il cablaggio è già stato assemblato, un manicotto avvolgente, a strappo, a scatto o a chiusura automatica può evitare di scollegare i componenti elettrici.
Se la geometria include connettori di grandi dimensioni, diramazioni o sezioni irregolari, uno scudo termico sagomato su misura può fornire una copertura migliore rispetto a un manicotto tubolare convenzionale.
La struttura finale dovrebbe sempre essere adattata alla fonte di calore effettiva, alla riduzione di temperatura richiesta, alla geometria di installazione e ai requisiti di validazione OEM.
BSTFLEX produce prodotti di protezione termica per cablaggi automobilistici, tubi flessibili, cavi, linee di fluido e componenti adiacenti allo scarico. Le tecnologie disponibili includono manicotti riflettenti alluminizzati, protezione termica a base di fibra di vetro, manicotti tessili ad alta temperatura, strutture avvolgenti rimovibili e scudi termici automobilistici sagomati su misura.
Per un progetto di protezione termica per cablaggi OEM o personalizzati, inviare le dimensioni del cablaggio, le informazioni sulla fonte di calore, le foto dell'installazione, i disegni e le specifiche richieste. Queste informazioni consentono di valutare la struttura del manicotto e il metodo di installazione prima del campionamento.
Un manicotto di protezione termica per cablaggi è una barriera termica flessibile installata attorno al cablaggio automobilistico per ridurre l'esposizione al calore da componenti vicini come collettori di scarico, turbocompressori, convertitori catalitici, trasmissioni e sistemi EGR.
Non esiste un unico materiale migliore per ogni applicazione. La fibra di vetro alluminizzata è particolarmente utile per la schermatura dal calore radiante, mentre altre fibre di vetro, fibra di vetro rivestita in silicone, basalto, silice e strutture multistrato possono essere selezionate per diverse combinazioni di temperatura, flessibilità ed esposizione ambientale.
Sì. I design avvolgenti, a strappo, a chiusura a scatto e a chiusura automatica possono essere installati attorno a molti cablaggi completati senza dover far passare connettori di grandi dimensioni attraverso un manicotto tubolare.
Una superficie in alluminio riflettente può ridurre il calore radiante che raggiunge il cablaggio protetto, in particolare quando il manicotto è rivolto verso la fonte di calore e viene mantenuta una spaziatura adeguata. Il contatto diretto con una superficie calda crea una condizione di trasferimento termico diversa e potrebbe richiedere un isolamento aggiuntivo o un instradamento migliorato.
La norma SAE J2302 viene utilizzata per valutare l'efficacia termica di isolanti a manicotto, tubi e nastri contro il calore radiante in condizioni di prova definite. Non deve essere confusa con una classificazione generica della temperatura del materiale.
Sì. Diametro, lunghezza, struttura tessile, superficie riflettente, strati isolanti, sistema di fissaggio, ritagli, cuciture e forma complessiva possono essere personalizzati in base al cablaggio e all'installazione.
Le informazioni utili includono dimensioni del cablaggio, lunghezza protetta, geometria dei connettori e delle diramazioni, tipo e temperatura della fonte di calore, spazio libero, temperatura richiesta del cablaggio, metodo di installazione, quantità prevista e specifiche OEM applicabili o requisiti di validazione.
Per la protezione riflettente dei cablaggi automobilistici, visualizzare la gamma BSTFLEX Manicotto protettivo termico alluminizzato o inviare il disegno e i requisiti termici per una raccomandazione personalizzata.
