Il tubo con schermo termico in alluminio non è una costruzione a parete singola. Un tubo corrugato realizzato in foglio di alluminio e un tubo dall'aspetto simile rivestito in fibra di vetro presentano superfici di materiale diverse al componente interno. La decisione d'acquisto dovrebbe iniziare da tale differenza, non dall'aspetto argentato.
Per un tubo flessibile per uso automobilistico, un cavo di comando o un cablaggio, identificare prima il lavoro richiesto: una copertura riflettente esterna, una barriera termica composita o un condotto di trasferimento dell'aria. Questa guida confronta due costruzioni di tubi corrugati di protezione termica e spiega cosa confermare prima di sostituire l'uno con l'altro.
Due Tubi Corrugati, Due Costruzioni di Parete

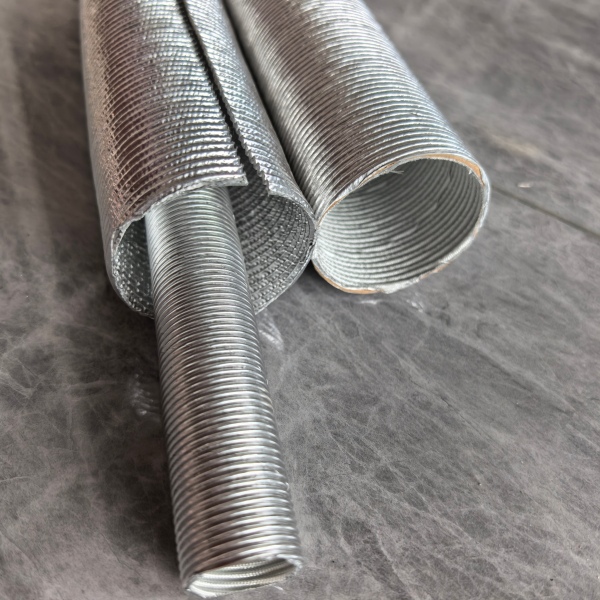

BSTFLEX elenca Guaina Corrugata Termoriflettente in Foglio di Alluminio con una parete in foglio di alluminio a tre strati. Il separato Tubo di Protezione Termica in Fibra di Vetro e Foglio di Alluminio ha uno strato interno in fibra di vetro e due strati di alluminio all'esterno.
| Punto di selezione | Guaina corrugata solo in foglio | Tubo corrugato rivestito in fibra di vetro |
|---|---|---|
| Costruzione di parete elencata | Tre strati di foglio di alluminio. | Fibra di vetro all'interno, alluminio al centro e alluminio all'esterno. |
| Superficie rivolta verso il componente protetto | La superficie interna in alluminio. | Lo strato in fibra di vetro. |
| Motivo per valutarlo | Il progetto richiede una copertura protettiva in alluminio sagomata senza un rivestimento tessile. | Il progetto richiede una copertura composita con uno strato in fibra di vetro tra l'alluminio e il componente. |
| Domande di installazione | Verificare lo spazio libero sagomato, le condizioni del bordo tagliato, la ritenzione e i punti di contatto. | Verificare le stesse caratteristiche, oltre alle condizioni del rivestimento e allo spazio finito disponibile all'interno del tubo. |
| Evidenza delle prestazioni | Utilizzare i risultati per la costruzione in foglio selezionata e la disposizione installata. | Utilizzare i risultati per la costruzione composita selezionata e la disposizione installata. |
La tabella non stabilisce un vincitore universale. Senza condizioni di prova comparabili, un elenco di materiali da solo non può mostrare quale tubo manterrà un particolare tubo flessibile più freddo o durerà più a lungo in servizio.
Cosa Fa la Superficie in Alluminio?
Un esterno riflettente in alluminio viene utilizzato per ridurre il calore radiante assorbito dai componenti caldi vicini. Uno strato interno in fibra di vetro fornisce un ulteriore strato termico tra la parete metallica e la parte protetta. Queste funzioni dovrebbero essere considerate separatamente quando si seleziona un tubo in alluminio e fibra di vetro.
Nessuna delle due costruzioni raffredda attivamente una linea. Laddove il componente stesso genera calore o trasporta un fluido caldo, esaminare il suo ambiente termico completo anziché presumere che una copertura esterna ne abbassi la temperatura. Specificare la condizione accettabile del componente protetto, non semplicemente la temperatura più elevata pubblicizzata per un materiale di copertura.
Per una revisione del progetto, identificare se il carico proviene da una fonte radiante vicina, aria calda circostante o contatto diretto. Non trasformare una dichiarazione di esposizione radiante in un permesso per appoggiare il tubo su un collettore di scarico.

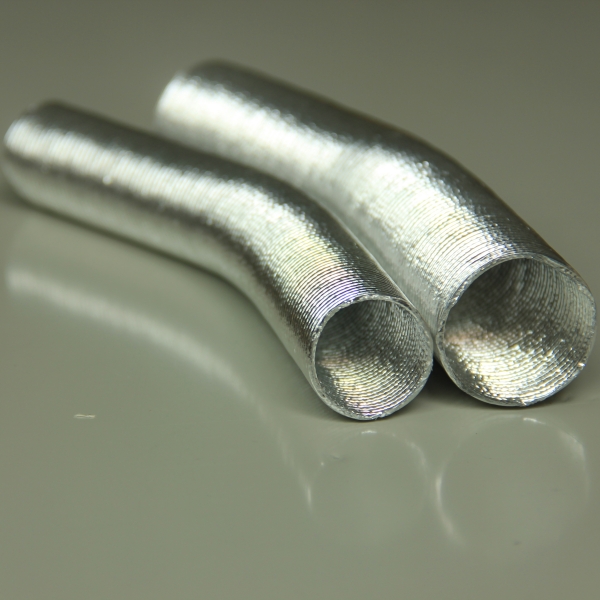

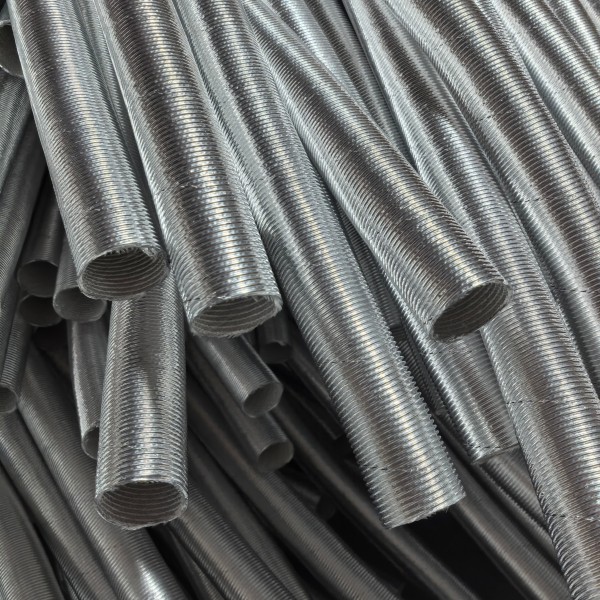

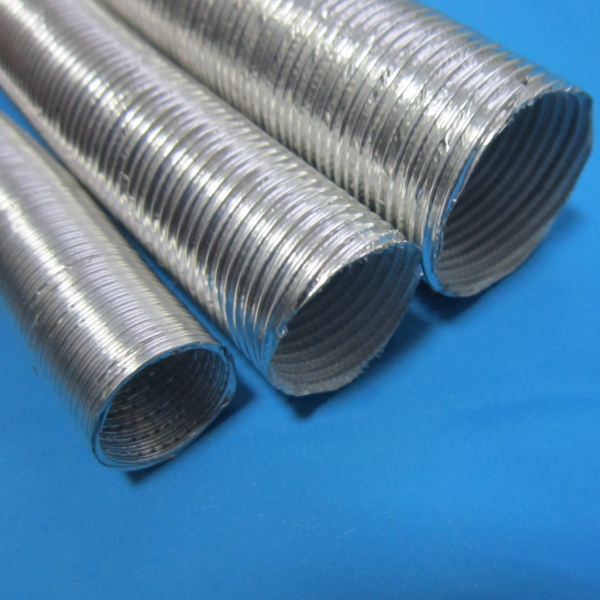

Quando Dovresti Considerare il Tubo Solo in Foglio?
Iniziare con la costruzione solo in foglio quando il disegno richiede una copertura corrugata in alluminio e non vi è alcun requisito per uno strato interno tessile. Il prodotto elencato mantiene la sua forma sagomata, il che è utile quando si esamina un percorso definito attorno a un gruppo esistente.
Mantenere la selezione subordinata all'installazione effettiva. Confermare che il tubo possa essere fatto passare senza appiattirsi, che le sue estremità non premano contro una superficie vulnerabile di un tubo flessibile o cavo e che i suoi supporti lo mantengano in posizione. Non presumere che l'aggiunta di più strati di foglio soddisferà un obiettivo termico non testato.
Per l'acquisto di ricambi, confrontare una sezione tagliata del componente originale con il campione proposto. Una fotografia esterna potrebbe non rivelare se la parte vecchia contenga solo foglio, fibra di vetro, carta o un altro rivestimento.

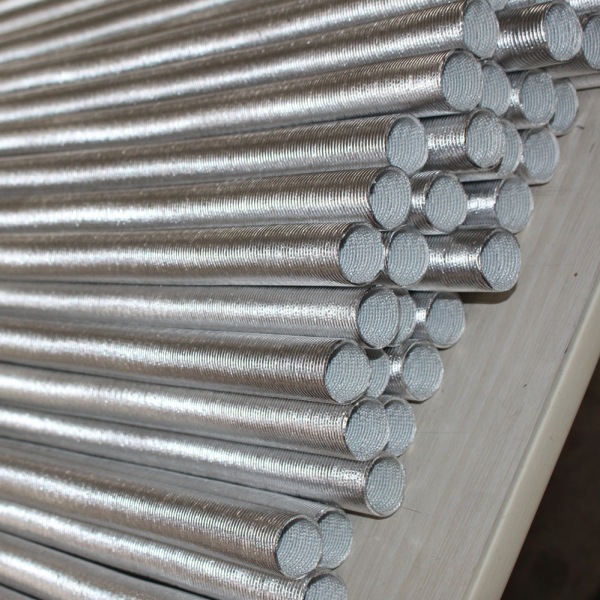

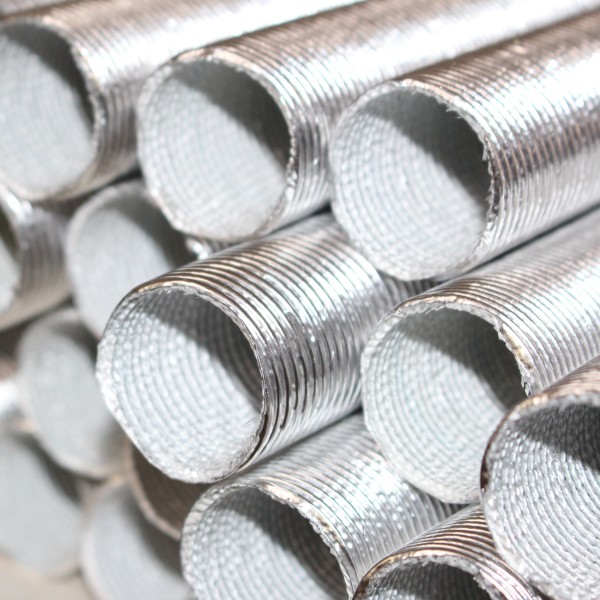

Quando Dovresti Considerare un Tubo Rivestito in Fibra di Vetro?
Valutare la costruzione rivestita in fibra di vetro quando la specifica del gruppo richiede una parete composita o una superficie interna in fibra di vetro. Il prodotto BSTFLEX esistente elenca la protezione di tubi flessibili, cavi e linee di fluidi tra le sue applicazioni, inclusi i gruppi del liquido di raffreddamento, dell'aria condizionata e della linea del carburante.
Il rivestimento merita la propria ispezione. Esaminare le sue condizioni alle estremità tagliate, dopo la sagomatura e ovunque il componente protetto possa muoversi contro di esso. Non presumere che la fibra di vetro elimini automaticamente lo sfregamento, o che un rivestimento consenta uno spazio libero minore da una fonte di calore.
Richiedere il riferimento di costruzione completo. Una richiesta generica di “tubo in fibra di vetro alluminata” può altrimenti lasciare aperto il dubbio se il fornitore stia quotando un tubo composito corrugato o una guaina tessile morbida.
Il tubo termico protettivo corrugato non è la stessa cosa di una guaina morbida
Il tubo termico protettivo viene utilizzato anche come descrizione per prodotti tessili cuciti o intrecciati con un rivestimento esterno riflettente. Una costruzione corrugata deve quindi essere identificata esplicitamente sull'ordine d'acquisto quando è richiesta una parete tubolare formata.
Specificare la forma installata prevista anziché utilizzare “flessibile” come unico requisito meccanico. Un tubo che può essere formato durante l'assemblaggio non è stato qualificato, solo per questo motivo, per un'articolazione continua. Se il percorso si sposta ripetutamente, includere tale movimento nella revisione dell'applicazione prima di selezionare la parete.
Allo stesso modo, non dare per scontato che il tubo corrugato si espanda su un connettore di grandi dimensioni nello stesso modo di una treccia espandibile. Stabilire la sequenza di assemblaggio prima di approvare la dimensione nominale.
Scegliere il diametro attorno al componente, non il suo foro interno
Per la protezione esterna, la dimensione iniziale rilevante è l'ingombro esterno della parte da coprire. Il foro interno di un tubo del carburante, ad esempio, non descrive lo spazio necessario per far scorrere un tubo di protezione termica sul suo rivestimento esterno o sui raccordi terminali.
Registrare l'articolo più grande che il tubo deve superare, la sezione finale protetta e lo spazio circostante disponibile. Se il tubo viene installato prima che venga fissato il raccordo terminale, indicare tale sequenza sul disegno. Se si tratta di una sostituzione di manutenzione dopo l'assemblaggio, esaminare l'accesso separatamente.
Non adottare un margine extra universale. Adattamento, movimento, ritenzione e qualsiasi separazione prevista dovrebbero essere concordati per l'assemblaggio effettivo. Per un tubo foderato in fibra di vetro, specificare l'apertura interna utilizzabile del prodotto finito anziché il diametro di un metallo non finito.
Due casi di installazione che modificano la scelta
Un tubo flessibile preassemblato con grandi raccordi terminali
Il tubo potrebbe adattarsi al corpo del tubo flessibile ma non passare sopra il connettore. Decidere prima se la protezione viene applicata durante la produzione del tubo flessibile o durante la manutenzione del veicolo. Risolvere tale vincolo di assemblaggio prima di confrontare campioni solo con foglio e foderati in fibra di vetro; selezionare una parete diversa non risolve un percorso di installazione inaccessibile.
Un percorso di cavi formato accanto a un componente caldo
La revisione deve includere l'intero percorso protetto, non solo la sezione dritta. Controllare il raggio interno, le posizioni finali e i supporti dopo la formatura. Confrontare le costruzioni candidate in tale geometria, con i giochi definiti del cavo e della fonte di calore, anziché scegliere tra campioni sciolti su un banco.
Questi sono esempi di selezione, non layout di veicoli approvati. Mantenere i giochi e i requisiti dei componenti del produttore del veicolo o dell'apparecchiatura.
Non sostituire un condotto dell'aria dall'aspetto simile
Un tubo corrugato in alluminio può essere fornito per la protezione dei componenti o per il passaggio dell'aria. La sola forma non ne stabilisce l'impiego. Il APK Hot Air Ducting Pipe, ad esempio, viene descritto con alluminio all'interno, carta al centro e plastica all'esterno; non è la stessa parete di nessuno dei tubi protettivi qui confrontati.
Mantenere esplicita la richiesta: “rivestimento esterno attorno a un tubo flessibile” è diverso da “condotto che trasporta aria riscaldata”. Non approvare la sostituzione semplicemente perché entrambi i prodotti si piegano o condividono un diametro nominale. Nessuna delle due descrizioni stabilisce l'idoneità a contenere i gas di scarico della combustione o a trasportare carburante in pressione.
Riesaminare i punti di contatto, la ritenzione e l'accesso di servizio
Trattare quanto segue come una lista di controllo proposta per la revisione del progetto. L'ingegnere di progetto dovrebbe definire i limiti applicabili e il metodo di fissaggio approvato.
| Posizione | Domanda da risolvere |
|---|---|
| Estremità tagliate | Un bordo esposto può entrare in contatto con il rivestimento del tubo flessibile, l'isolamento del cavo o un componente adiacente durante l'assemblaggio o il movimento? |
| Curvature | Il tubo formato mantiene l'apertura e il gioco concordati senza schiacciamenti locali o separazione delle pareti? |
| Clip e fermagli | Il fissaggio selezionato mantiene la protezione in posizione senza danneggiare il tubo o il componente sottostante? |
| Interfacce elettriche | I bordi metallici sono tenuti lontani dai terminali esposti ed è stato specificato separatamente qualsiasi isolamento elettrico richiesto? |
| Punti di servizio | I tecnici possono ispezionare connettori, giunzioni e il componente protetto senza celare una perdita o danneggiare il rivestimento? |
Un tubo riflettente non è una riparazione per un tubo flessibile danneggiato e non deve essere utilizzato per nascondere una perdita irrisolta. Non utilizzare una dichiarazione di protezione termica come prova di isolamento dielettrico, contenimento della pressione o certificazione antincendio.
Confrontare gli assemblaggi finiti, non numeri di temperatura non correlati
Per un confronto significativo, concordare lo stesso componente protetto, la posizione della fonte, il percorso di installazione e le condizioni operative per entrambi i candidati. Definire la posizione di misurazione e il limite di accettazione prima di valutare i risultati.
Includere la condizione installata nella decisione: un tubo che soddisfa un obiettivo termico ma non riesce a rimanere in posizione non è un sostituto accettabile. Allo stesso modo, una copertura perfettamente aderente necessita comunque della prova termica richiesta. Ulteriori requisiti di vibrazione, esposizione ai fluidi o ambientali dovrebbero essere specificati separatamente laddove l'applicazione lo richieda.
Non trasferire la temperatura di prova, il raggio di curvatura o la percentuale di riduzione del calore di un concorrente a una costruzione BSTFLEX. Richiedere prove legate alla parte proposta e al suo uso previsto.
Richiedi il tubo corrugato di protezione termica corretto
Invia a BSTFLEX le dimensioni esterne del componente protetto, il raccordo più grande, la lunghezza di copertura richiesta e le fotografie dell'installazione. Specifica se le specifiche richiedono un tubo solo in foil o un composito rivestito in fibra di vetro, e includi le condizioni termiche, i limiti di spazio libero e il movimento previsto.
Per un componente esistente, una fotografia di una sezione tagliata o un campione di riferimento sono più utili di una mera fotografia esterna. Includere la quantità d'ordine e la lunghezza di fornitura richiesta. La pagina del prodotto rivestito in fibra di vetro elenca lunghezze corte personalizzate, imballaggi sfusi e uno strato di isolamento interno opzionale da esaminare.
Confronta le due costruzioni nelGamma di tubi di protezione termica BSTFLEX, o invia il tuo disegno e i requisiti dell'applicazioneper un preventivo.
FAQ: Tubi di protezione termica in alluminio
Tutti i tubi di protezione termica in alluminio sono rivestiti in fibra di vetro?
No. La gamma BSTFLEX comprende guaine corrugate in foglio di alluminio a tre strati e un tubo composito separato con uno strato interno in fibra di vetro e due strati di alluminio. Verificare la struttura completa della parete prima di ordinare.
I tubi rivestiti in fibra di vetro sono sempre migliori di quelli costituiti dal solo foglio?
Non per ogni assemblaggio. Il rivestimento modifica la struttura, ma è necessario verificare il risultato termico richiesto, lo spazio interno utilizzabile, le condizioni di contatto e il metodo di installazione. Confrontare assemblaggi finiti rappresentativi anziché dare per scontato che un elenco di materiali dimostri prestazioni migliori.
Un tubo corrugato di protezione termica può sostituire i condotti dell'aria del riscaldatore?
Non automaticamente. La protezione dei componenti esterni e il trasporto dell'aria sono funzioni diverse. Verificare il fluido previsto, la struttura della parete e i requisiti del sistema prima di prendere in considerazione una sostituzione.
Come devo specificare le dimensioni del tubo protettivo?
Iniziare con l'ingombro esterno del componente protetto e di qualsiasi raccordo che il tubo deve superare. Specificare l'apertura interna finita, la lunghezza coperta, la sequenza di installazione e lo spazio libero disponibile. Non ordinare la copertura basandosi unicamente sul foro interno del tubo flessibile.
