L'imbottitura per marmitte in lana di acciaio inossidabile può essere fornita come materiale in rotolo continuo, tamponi pretagliati o manicotto per anima preparato.Questi formati possono utilizzare lo stesso materiale in fibra metallica generale, ma richiedono operazioni di taglio, pesatura, formatura e controllo diverse da parte del produttore dello scarico.
Per gli acquisti OEM, il confronto utile non è semplicemente tra il prezzo al rotolo e il prezzo al pezzo. Gli acquirenti dovrebbero confrontare la resa del materiale utilizzabile, la massa di lana per silenziatore, le dimensioni dei pezzi tagliati, la preparazione dell'assemblaggio e i controlli necessari per riprodurre lo strato lato anima approvato.
BSTFLEX fornisce imbottitura per marmitte di scarico in lana di acciaio inossidabile, bobine e formati trasformati in lana d'acciaio inossidabile, e un rivestimento preconfezionato per l'anima del silenziatore in lana d'acciaio. Questa guida spiega come scegliere tra fornitura in rotoli, tamponi di lana pretagliati e componenti finiti senza considerarli prodotti intercambiabili.
Un cuscinetto in lana di acciaio inossidabile è un pezzo definito, tagliato o formato da materiale in fibra metallica per una specifica posizione di imballaggio. Può essere rettangolare, sagomato, stratificato o preparato per avvolgersi attorno a un'anima perforata.
La parola cuscinetto non definisce:
Per gli ordini ripetuti, un cuscinetto dovrebbe essere identificato da un disegno, una specifica del materiale e un peso del pezzo obiettivo. Un pezzo sciolto tagliato a occhio da un rotolo non è automaticamente un componente OEM controllato.
| Forma di fornitura | Cosa fornisce il fornitore | Lavoro rimanente presso il cliente |
|---|---|---|

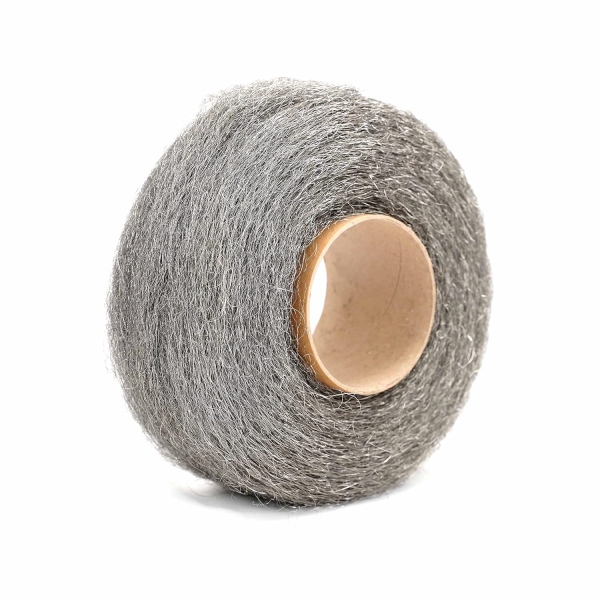

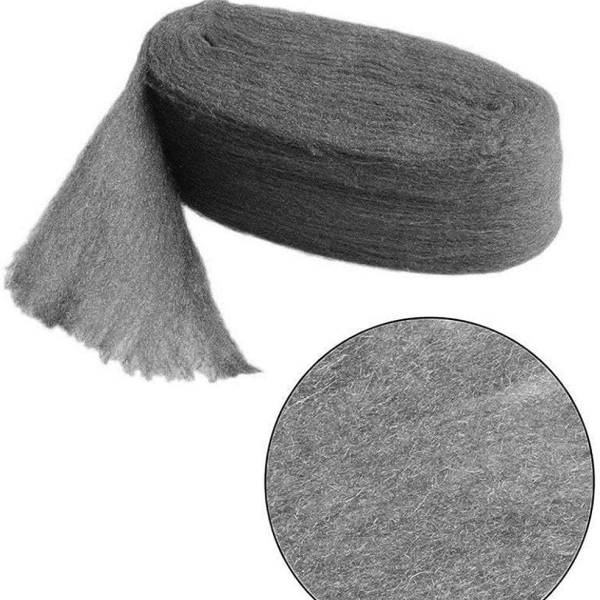

| Rotolo o bobina in lana d'acciaio inossidabile | Materiale continuo con larghezza, massa netta e configurazione del rotolo concordate. | Taglio, pesatura, sagomatura, posizionamento e identificazione del pezzo. |
| Cuscinetto in lana d'acciaio inossidabile pretagliato | Un pezzo definito con dimensioni e quantità di materiale concordate. | Posizionamento finale, awolgimento o montaggio secondo il disegno. |
| Componente in lana sagomato o fustellato | Un pezzo trasformato in una geometria definita per una specifica regione di riempimento. | Orientamento e montaggio nel silenziatore. |
| Manicotto del nucleo del silenziatore preparato | Un componente finito a base di lana con tela metallica di supporto o altri strati specificati. | Montaggio sul nucleo approvato, fissaggio e assemblaggio completo del silenziatore. |
Un rotolo offre flessibilità per diversi codici articolo. Un cuscinetto trasferisce il taglio e il controllo del peso al fornitore. Un manicotto preparato trasferisce ulteriore lavoro di sagomatura e contenimento. La scelta migliore dipende dal volume di produzione, dalla variazione del modello e dalle attrezzature esistenti del cliente.
I preventivi per rulli e cuscinetti sono comparabili solo quando si riferiscono allo stesso materiale approvato.
La specifica deve identificare:
Un cuscinetto pretagliato realizzato con un tipo di lana non approvato non è equivalente a un rotolo approvato semplicemente perché le sue dimensioni e il suo peso corrispondono.
Per considerazioni più ampie sulla selezione dei materiali, consultare la guida BSTFLEX a imbottitura per marmitta in lana di acciaio inossidabile per sistemi di scarico ad alta temperatura.
Un rotolo di lana d'acciaio inossidabiledovrebbero essere acquistati con valori che consentano al cliente di calcolare l'utilizzo del materiale.
I campi di acquisto utili includono:
Il diametro esterno del rotolo non dovrebbe essere utilizzato come unico controllo della quantità. La compressione dell'avvolgimento, le dimensioni della bobina e la struttura del materiale possono modificare il diametro esterno senza alterare la massa effettiva utilizzabile.
Il BSTFLEX Muffler Packing Stainless Steel Wool Reel è il principale riferimento di prodotto per la fornitura in formato rotolo e per le forme convertite.
Quando un rotolo ha una massa lineare approvata:
Peso del pezzo = lunghezza di taglio × massa di lana per unità di lunghezza.
Solo a titolo di esempio, se un materiale è specificato a 50 g/m e un componente richiede 0,8 m:
0,8 m × 50 g/m = 40 g per pezzo tagliato.
Questi numeri illustrano esclusivamente il calcolo. Non costituiscono una specifica standard BSTFLEX né un peso di riempimento per marmitta raccomandato.
Laddove vengano utilizzate più strisce in un silenziatore:
Carico totale di lana = peso di una striscia × numero di strisce.
Includi la sovrapposizione e la rifinitura nella lunghezza di taglio approvata anziché aggiungere materiale non misurato durante l'assemblaggio.
Un imbottitura per marmitta pretagliata deve avere una larghezza, una lunghezza e una massa bersaglio controllate.
Un disegno della piazzola può specificare:
Se il materiale viene tagliato da un rotolo continuo, il fornitore deve sapere se il cliente necessita di un pezzo rettangolare, fustellato sagomato, di un cuscinetto stratificato o di un involucro parzialmente formato.
Non definite ogni pezzo tagliato come fustellato. Il taglio con coltello dritto, il taglio rotativo, la tranciatura e la fustellatura sono metodi di trasformazione differenti e possono produrre condizioni dei bordi e requisiti di attrezzaggio diversi.
La lana di acciaio inossidabile è comprimibile. Un cuscinetto può apparire spesso quando è rilasciato e molto più sottile dopo l'installazione.
Per forniture ripetute, definite entrambi i seguenti elementi:
Specificare se lo spessore viene misurato:
Non confrontare una misurazione del fornitore a riposo con una misurazione del cliente installata e considerare la differenza come un difetto del prodotto.
Il prezzo dei rotoli dovrebbe essere convertito nel costo dei pezzi utilizzabili approvati.
Per un semplice piano di taglio unidimensionale:
Pezzi nominali per rotolo = lunghezza utilizzabile del rotolo / lunghezza di taglio approvata.
La resa pratica potrebbe essere inferiore a causa di:
Quando i pezzi sagomati vengono tagliati da un rotolo largo, utilizzare invece un calcolo dell'area o di nesting. Registrare la resa utilizzabile invece di presumere che tutti gli scarti possano essere inseriti in un'altra marmitta.
Il margine di acquisto aggiuntivo dovrebbe rimanere un valore di pianificazione del lotto di produzione. Non è lana extra da forzare in ogni silenziatore.
I cuscinetti pretagliati meritano di essere valutati quando:
Il beneficio deve essere misurato sulla linea di produzione effettiva. Confrontare la preparazione dei materiali, la pesatura, l'assemblaggio, l'ispezione e la Rilavorazione per la fornitura in rotoli e la fornitura pretagliata.
Un prezzo unitario più elevato può comunque ridurre il costo totale del processo quando elimina il taglio e il controllo ripetuti a bordo linea. Al contrario, uno stabilimento con attrezzature di trasformazione efficienti potrebbe preferire la fornitura in bobina.
Il materiale in rotolo potrebbe essere più pratico quando:
La fornitura in rotoli richiede comunque un'istruzione di produzione controllata. L'operatore non deve decidere la lunghezza di taglio e la quantità di materiale basandosi solo sull'aspetto.
Un cuscinetto è normalmente un pezzo di materiale che deve ancora essere modellato o avvolto. Un manicotto per anima è un componente più completo sviluppato attorno al tubo perforato.
Il BSTFLEX Steel Wool Muffler Core Sleeve combina lana d'acciaio inossidabile con un tessuto metallico di supporto in acciaio inossidabile. La tela metallica e la lana devono rimanere linee di materiale separate nella distinta dei materiali approvata.
| Domanda di acquisto | Tampone in lana pretagliato | Manicotto per anima preparato |
|---|---|---|
| Il componente è già formato attorno a un diametro dell'anima? | Generalmente no. | Sì, in base alla costruzione approvata. |
| È inclusa la tela metallica di supporto? | Solo se esplicitamente specificato. | Incluso quando definito nella distinta base del manicotto. |
| Chi controlla la sovrapposizione finale e il fissaggio? | Principalmente il cliente durante il montaggio. | Condiviso tra la progettazione del componente del fornitore e l'installazione del cliente. |
| Cosa deve essere pesato? | Massa del tampone in lana. | Massa della lana e massa del manicotto finito dove entrambe sono controllate. |
| Ideale per | Formatura interna flessibile o diverse dimensioni di anima correlate. | Ripeti il montaggio attorno a una geometria dell'anima definita. |
Anche un tampone piatto dovrebbe essere sviluppato dalla geometria installata.
Fornire:
Per un'anima circolare uniforme, la lunghezza geometrica minima di avvolgimento prima della sovrapposizione può essere stimata da:
Circonferenza dell'anima = π × diametro esterno.
Se uno strato di avvolgimento o un tessuto di supporto modifica il diametro effettivo, utilizzare l'ingombro installato appropriato anziché il diametro dell'anima nudo.
La lunghezza di taglio finale richiede anche la sovrapposizione approvata e il margine di manipolazione. Non utilizzare la formula della circolarità da sola come dimensione di produzione finita.
Una maggiore sovrapposizione crea più lana in una regione locale. Strati multipli aumentano sia la quantità di materiale che lo spessore installato.
Il disegno dovrebbe indicare:
Non permettere a ciascun operatore di avvolgere finché il componente non risulta sufficientemente spesso. Un peso del pezzo controllato e una sovrapposizione definita forniscono un riferimento ripetibile.
La lana di acciaio inossidabile viene spesso utilizzata vicino all'anima forata per contribuire a proteggere l'imbottitura circostante in fibra di vetro o basalto. Non deve essere considerata automaticamente come l'intero carico di materiale fonoassorbente.
Per un silenziatore multistrato, identificare separatamente:
Se lo strato di lana diventa più spesso o più pesante, verificare nuovamente lo spazio rimanente disponibile per il riempimento fibroso principale. Forzare la carica originale di fibra in uno spazio più piccolo ne modifica la densità installata.
| Elemento di ispezione | Rotolo o bobina | Tampone pretagliato |
|---|---|---|
| Identità del materiale | Riferimento per lega e fibra approvata. | Riferimento per lega e fibra approvata. |
| Quantità | Massa netta della lana, larghezza utile e massa lineare o lunghezza. | Massa del pezzo target e quantità per confezione. |
| Dimensioni | Larghezza del rotolo e configurazione della bobina. | Larghezza finita, lunghezza e profilo sagomato. |
| Costruzione | Condizione della lana fornita ed eventuale supporto del rotolo. | Stratificazione, condizione dei bordi e materiali di supporto inclusi. |
| Identificazione | Etichetta del lotto e identificazione del rotolo. | Codice parte, revisione, lotto ed etichetta del conteggio pezzi. |
| Condizione | Danni all'imballaggio, contaminazione e compressione indesiderata. | Danni, materiale mancante, forma distorta o contaminazione. |
Concordare il piano di campionamento, il metodo di misurazione e i limiti di accettazione prima degli ordini di produzione. Non creare tolleranze da un singolo campione dopo la consegna.
I rotoli possono essere avvolti singolarmente e identificati dal lotto di materiale. I cuscinetti pretagliati possono essere forniti in confezioni conteggiate, sacchetti monocomponente o kit specifici per modello.
I requisiti di imballaggio possono includere:
BSTFLEX discute etichette specifiche per il cliente, imballaggi individuali e fornitura all'ingrosso tramite il suo OEM Muffler Packing Manufacturing Service.
| Campo RFQ | Informazioni da fornire |
|---|---|
| Applicazione | Motocicletta, settore automobilistico, ATV, UTV, generatore o silenziatore industriale. |
| Materiale | Lega di acciaio inossidabile richiesta e grado di fibra di lana. |
| Forma di fornitura | Rotolo, bobina, cuscinetto rettangolare, cuscinetto sagomato o manicotto per anima preparato. |
| Requisito del rotolo | Larghezza utile, massa netta, massa lineare, dimensione dell'anima e imballaggio. |
| Requisito del cuscinetto | Larghezza, lunghezza, forma, massa target e quantità per silenziatore. |
| Geometria dell'anima | Diametro esterno dell'anima, lunghezza coperta, numero di strati e sovrapposizione. |
| Materiali aggiuntivi | Tela metallica, rete di ritenuta, legacci o materiale fonoassorbente perimetrale. |
| Condizioni operative | Temperature continue e di picco con posizione di misura e servizio. |
| Requisiti di qualità | Documenti sui materiali, ispezioni, tolleranze e tracciabilità dei lotti. |
| Requisito commerciale | Quantità di prototipi, volume di produzione, etichette e imballaggio personalizzato. |
No. Un cuscinetto è normalmente un pezzo di materiale tagliato che deve ancora essere formato o posizionato. Un manicotto per anima è un componente più completo progettato attorno a un tubo definito e può includere tela metallica di supporto e parti di fissaggio.
Sì, laddove il materiale, il processo di taglio, le dimensioni e i pesi dei pezzi siano controllati. La fornitura in rotoli è adatta per stabilimenti che dispongono già di adeguate capacità di conversione e ispezione.
Entrambi sono utili. Il peso controlla la quantità di lana, mentre lo spessore e le dimensioni influiscono sulla vestibilità e sulla manipolazione. Poiché la lana è comprimibile, non si dovrebbe usare il solo spessore come specifica della quantità di materiale.
Non dare per scontata una sostituzione diretta. La lana di acciaio inossidabile può fungere da strato protettivo sul lato dell'anima, mentre la fibra di vetro fornisce il riempimento acustico principale. Una sostituzione completa del materiale richiede la validazione del design del silenziatore.
BSTFLEX può esaminare i requisiti per rotoli, forme tagliate, tubi e manicotti per progetti OEM idonei. Inviare le specifiche del materiale, il disegno, il peso del pezzo, la quantità dell'ordine e il metodo di conversione richiesto per la valutazione.
Per materiale di imballaggio per marmitte grezzo o per uso generale, consulta BSTFLEX Imbottitura per marmitta di scarico in lana di acciaio inossidabile. Per la fornitura in formato rotolo e pezzi convertiti, consulta il Bobina di lana di acciaio inossidabile. Per un componente preparato in lana e tela metallica, consulta la Manicotto per anima marmitta in lana d'acciaio.
Inviare la lega, il grado della fibra, le dimensioni del rotolo o del pezzo, la massa di lana target, la geometria dell'anima e la quantità d'ordine prevista. Altri materiali e componenti di imballaggio acustico sono disponibili nella gamma di imbottiture per marmitte BSTFLEX.
Richiedi campioni di rotoli e tamponi pretagliati in lana di acciaio inossidabile
