Uno schermo termico per aspirazione in alluminio non è efficace semplicemente perché un pannello riflettente è stato posizionato da qualche parte tra lo scarico e il filtro dell'aria. Le sue prestazioni dipendono dal fatto che la barriera blocchi il percorso radiante pertinente, mantenga la distanza dai componenti caldi, consenta il flusso d'aria previsto e rimanga stabile dopo il movimento del motore e le vibrazioni.
Per i progetti di primo impianto e di fabbricazione personalizzata, la specifica del materiale dovrebbe quindi essere sviluppata insieme alla geometria installata. La lega, la tempra e lo spessore della lamiera contano, ma lo contano anche il profilo dello schermo, la direzione della flangia, i punti di montaggio, l'accesso per la manutenzione e la posizione del sensore di temperatura dell'aria di aspirazione.
BSTFLEX fornisce materiale goffrato in alluminio per schermi termici che può essere tagliato, piegato e formato in barriere personalizzate per il vano motore. Questa guida si concentra sulla progettazione e sull'ordinazione di uno schermo rigido in alluminio per aspirazione piuttosto che di tubazioni flessibili, isolamento per cofano o tappetini termici con supporto adesivo.
L'espressione schermo termico per aspirazione può riferirsi a diversi componenti. Prima di selezionare una lamiera o sviluppare un pezzo grezzo, identificare la parte la cui temperatura o esposizione al calore deve essere controllata.
Uno schermo progettato per proteggere un filtro esposto da un collettore di scarico vicino è diverso da un pannello che separa la scatola del filtro da un turbocompressore. Il primo può richiedere un'ampia copertura sulla linea di vista. Il secondo potrebbe richiedere una barriera sagomata compatta con giochi e punti di montaggio attentamente controllati.
Specificare il componente protetto e le sue condizioni ammissibili nei requisiti del progetto. "Ridurre il calore del vano motore" è troppo generico per definire una parte di produzione.
Il calore del vano motore può raggiungere il sistema di aspirazione da diverse direzioni. Le fonti comuni includono un collettore di scarico, l'alloggiamento della turbina del turbocompressore, il tubo di discesa, la sezione del convertitore catalitico, un raccordo di scarico o un altro gruppo caldo posizionato vicino al percorso di aspirazione.
Iniziare con una vista d'insieme che mostri la fonte di calore, il componente protetto e lo schermo proposto. Dalla posizione del filtro, del tubo o della scatola del filtro, verificare se una qualsiasi parte della superficie calda rimane direttamente visibile attorno al pannello.
Questa verifica della linea di vista è importante perché una barriera può coprire il centro di una fonte di calore lasciando esposti sul bordo un condotto, una flangia o l'uscita della turbina. Aumentare lo spessore della lamiera non corregge una copertura incompleta.
Utilizzare il primo prototipo per confermare:
Una barriera rigida in alluminio è generalmente più utile quando è distanziata dalla fonte di calore. Il contatto diretto crea un percorso conduttivo e cambia il ruolo della lamiera da barriera radiante separata a strato di contatto.
Non esiste un traferro universale che si adatti a ogni vano motore. La distanza richiesta dipende dalla temperatura della fonte di calore, dalle dimensioni del pannello, dal flusso d'aria, dalla disposizione di montaggio, dal movimento del motore e dal limite di temperatura del componente protetto.
Sul disegno, definire il gioco operativo minimo anziché solo lo spazio di installazione a freddo. Verificare:
Uno schermo che si trova a distanza di sicurezza dal turbocompressore mentre il veicolo è fermo potrebbe entrarvi in contatto sotto carico se il movimento non è stato preso in considerazione.
L'alluminio è attraente per le barriere sul lato di aspirazione perché è leggero, formabile e adatto a pannelli ampi del vano motore. Il risultato finale dipende comunque dalla lega selezionata, dalla tempra, dallo spessore, dalle condizioni superficiali e dalla geometria del pezzo.

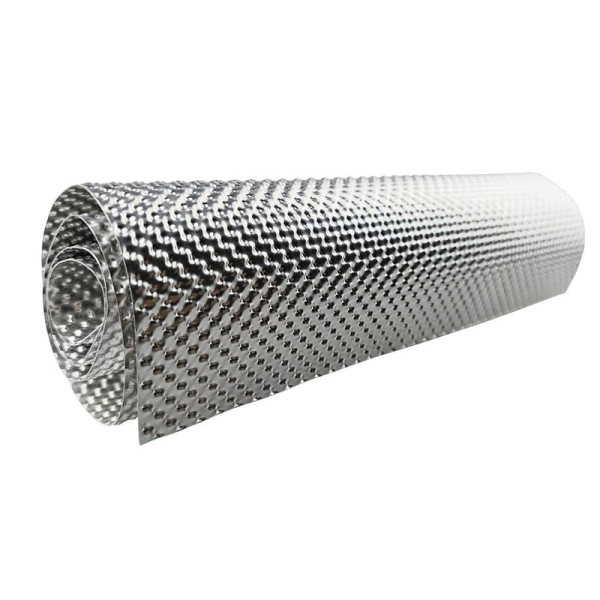

BSTFLEX fornisce lamiera di alluminio goffrata da modellare per barriere termiche leggere. Il profilo goffrato aumenta la stabilità strutturale rispetto a una lamiera sottile completamente piatta, aiutando il pannello a mantenere la forma progettata dopo il taglio e la piegatura.
Per la scelta della lega, consultare materiali per schermi termici in alluminio 1050, 1100, 3003 e 5052. Non approvare una sostituzione di lega basandosi solo sul numero del grado; è necessario considerare anche i requisiti di tempra e formatura.
Uno schermo di aspirazione include spesso ampie aree non supportate, superfici curve o linguette di montaggio strette. Una lamiera sottile piatta può flettere durante la manipolazione e potrebbe richiedere nervature, pieghe o staffe aggiuntive per ottenere la rigidità richiesta.
Una superficie goffrata introduce una geometria tridimensionale nel materiale. Questo può aiutare a:
La goffratura non sostituisce il corretto montaggio o la corretta distanza. Inoltre, non stabilisce un limite di temperatura superiore per la lega di base. Il ruolo strutturale del motivo è spiegato ulteriormente in perché gli schermi termici automobilistici utilizzano metallo goffrato.
Una barriera di aspirazione dovrebbe prevenire l'esposizione radiante indesiderata senza bloccare inavvertitamente il percorso dell'aria necessario al sistema di raffreddamento dell'aspirazione o del vano motore.
Per un'installazione con filtro aperto, definire dove il filtro riceve l'aria. Un pannello che circonda il filtro ma lo lascia aspirare solo aria calda del vano motore potrebbe non raggiungere il risultato desiderato. Una barriera formata può separare il filtro dal lato caldo del vano motore lasciando un percorso di ingresso verso una fonte d'aria più fresca.
Per una scatola del filtro dell'aria chiusa, verificare se lo schermo metallico protegge la parete della scatola o se la scatola dell'aria stessa fornisce già la separazione richiesta. Evitare di aggiungere un pannello che interferisca con il condotto di ingresso, il percorso di drenaggio, le clip di fissaggio o la sostituzione del filtro.
Lo schermo termico di aspirazione e il condotto di aspirazione sono componenti diversi. Il tubo flessibile di preriscaldamento, i condotti PAP o APK e l'instradamento dell'aria calda appartengono a gamma di tubi di protezione termica e canalizzazioni per aria calda, non alla specifica rigida del materiale in fogli p56.
Una piastra piatta può essere sufficiente per una verifica preliminare dell'adattamento, ma le barriere di produzione spesso richiedono bordi sagomati. Le flange possono migliorare la rigidità locale, aumentare la copertura e creare superfici di montaggio.
Le caratteristiche comuni includono:
Ogni flangia modifica il pezzo grezzo piatto. Definire l'altezza della flangia, la direzione, la posizione di piega e il gioco finito prima del rilascio del profilo di produzione.
Non estendere la barriera fino a creare un involucro sigillato a meno che tale configurazione non sia stata intenzionalmente progettata e convalidata. Uno schermo più grande non è automaticamente uno schermo migliore.
Il sistema di montaggio influisce sia sulla durata meccanica sia sul comportamento termico. Una staffa fissata direttamente a un componente di scarico caldo può condurre il calore all'interno dello schermo, mentre un supporto montato sulla carrozzeria o sul lato di aspirazione può creare una condizione al contorno differente.
Contrassegnare ciascun punto di fissaggio e la relativa struttura di supporto sul disegno di montaggio. Verificare:
Non utilizzare elementi di fissaggio per forzare un pannello sagomato male in posizione. La forma allo stato libero dovrebbe essere sufficientemente vicina alla geometria installata in modo che l'assemblaggio non imponga sollecitazioni non controllate sulle linguette.
I sistemi di aspirazione moderni possono includere un sensore di flusso d'aria massico, un sensore di temperatura dell'aria di aspirazione o un modulo di rilevamento combinato. Uno schermo può proteggere l'alloggiamento e il connettore dall'esposizione radiante, ma non deve alterare il percorso del flusso d'aria previsto né rendere impossibile la manutenzione del sensore.
Quando viene utilizzato un sensore di temperatura per valutare lo schermo, identificare se il test registra:
Questi valori rispondono a domande diverse. Una temperatura superficiale dello schermo inferiore non è la prova che l'aria di aspirazione sia cambiata della stessa quantità.
Lo schermo deve essere validato rispetto al requisito ad esso assegnato. Ad esempio, potrebbe essere necessario ridurre l'esposizione radiante a una parete della scatola dell'aria o mantenere un connettore di cablaggio al di sotto di una temperatura concordata.
Le dichiarazioni sulla potenza del motore, sulla densità di aspirazione o sulle prestazioni del veicolo richiedono un test più ampio del sistema completo di aspirazione e motore. Non devono essere dedotte dal solo utilizzo di un foglio di alluminio riflettente.
Un utile test di sviluppo registra chiaramente le condizioni di installazione e funzionamento:
| Elemento di prova | Informazioni da registrare |
|---|---|
| Condizione operativa | Velocità del veicolo o flusso d'aria della cella di prova, carico del motore, durata e condizioni ambientali |
| Fonte di calore | Componente e posizione di misurazione |
| Schermo | Materiale, spessore, geometria, montaggio e punti misurati |
| Componente protetto | Posizione della superficie o del connettore e limite di accettazione |
| Dati di aspirazione | Posizione del sensore e indicazione se il valore rappresenta l'aria interna, la superficie del componente o l'aria circostante |
| Confronto | Stessa installazione e ciclo operativo con il riferimento approvato |
Una volta stabilito il profilo installato, creare la sagoma piatta. Includere il materiale necessario per pieghe, risvolti dei bordi, linguette di montaggio e qualsiasi operazione di rifinitura post-formatura.

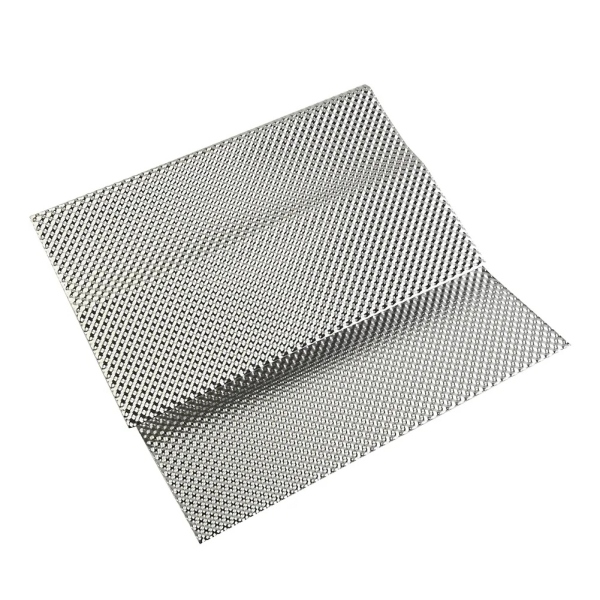

BSTFLEX elenca attualmente fogli di alluminio goffrato nei formati 300 × 500 mm, 500 × 500 mm, 500 × 700 mm e 1 m × 1 m, con dimensioni personalizzate disponibili su richiesta. Selezionare il foglio acquistato in base alla resa della sagoma utilizzabile, non solo in base all'area.
Per considerazioni dettagliate sulla sagoma e sull'annidamento, vedere dimensioni dei fogli di schermatura termica in alluminio per la fabbricazione OEM.
Il disegno dello sviluppo piano dovrebbe identificare:
Verificare la visuale dal filtro, dal tubo o dall'airbox. Se i componenti caldi rimangono visibili lungo i bordi, regolare il profilo o aggiungere un ritorno sagomato prima di aumentare lo spessore del materiale.
Misurare lo spazio libero minimo di funzionamento considerando il movimento previsto e le tolleranze. Riposizionare il pannello o il sistema di montaggio anziché accettare un contatto intermittente.
Definire la presa d'aria e controllare lo schermo nell'assemblaggio completo del vano motore. Preservare l'area di apertura richiesta ed evitare di ostruire condotti, clip o la manutenzione del filtro.
Esaminare la geometria delle linguette, la posizione delle pieghe, la condizione dei bordi, i vincoli e le vibrazioni. Passare a un foglio più spesso senza identificare il meccanismo di guasto potrebbe spostare il problema invece di risolverlo.
Registrare la sagoma finale e la sequenza di formatura, quindi riprodurre il pezzo da un foglio nuovo. Un campione corretto manualmente non costituisce un processo di produzione ripetibile.
Uno schermo per aspirazione sagomato è una barriera metallica localizzata posizionata vicino al sistema di aspirazione. L'isolamento del cofano copre un'ampia area del cofano e può combinare funzioni termiche e acustiche.
Questi prodotti non devono essere trattati come intercambiabili. Per i requisiti di isolamento del rivestimento sotto il cofano o del cofano stesso, utilizzare il prodotto separato schermo termico per vano motore del cofano. Per una barriera rigida tra l'aspirazione e una fonte calda localizzata, la lamiera di alluminio goffrata p56 rappresenta il punto di partenza del materiale più appropriato.

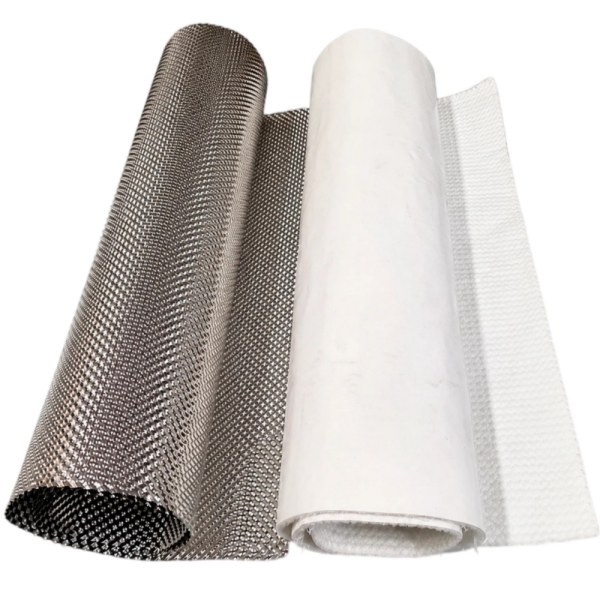

Una lamiera rigida è montata come barriera autoportante o supportata da staffe. Un materiale con supporto adesivo viene incollato a un'altra superficie. Le due costruzioni hanno requisiti di installazione diversi e non dovrebbero condividere una specifica generica.
Se un cliente necessita di un rivestimento incollato o di una barriera termica adesiva, consultare la gamma di barriere termiche e schermi termici. Per una barriera a intercapedine d'aria sagomata, specificare la lamiera di alluminio, la sagoma e gli elementi di montaggio.
| Campo RFQ | Informazioni da fornire |
|---|---|
| Componente protetto | Filtro, airbox, tubo di aspirazione, sensore, cablaggio o altro componente |
| Fonte di calore | Collettore di scarico, turbocompressore, tubo di scarico o altra fonte |
| Modello di installazione | Disegno di assemblaggio, modello 3D, fotografie o campione fisico |
| Materiale | Lega di alluminio e tempra richieste, o richiesta di revisione da parte del fornitore |
| Spessore del metallo di base | Calibro specificato e tolleranza ove controllati |
| Goffratura | Riferimento del motivo, orientamento ed eventuali zone piane |
| Geometria dello schermo | Contorno finito, flange, linguette, fori, asole e dettagli dei bordi |
| Spazio libero | Distanze operative a freddo e minime da componenti caldi e in movimento |
| Ambito di fornitura | Lamiera, pezzo grezzo tagliato o componente formato |
| Validazione | Componente protetto, punti di misurazione, ciclo di lavoro e criteri di accettazione |
| Quantità | Quantità di prototipi, dimensione del lotto e fabbisogno annuo stimato |
L'alluminio viene comunemente preso in considerazione per le barriere di aspirazione sagomate e leggere perché può essere tagliato e modellato in pannelli per il vano motore. La lega esatta, la tempra, lo spessore e la geometria devono essere selezionati per l'installazione specifica piuttosto che essere specificati solo come alluminio.
Una barriera separata evita generalmente il percorso conduttivo diretto creato dal contatto metallo-metallo. Lo spazio richiesto deve essere stabilito in base alla fonte di calore, al movimento, al flusso d'aria e al limite del componente protetto; non esiste un'unica dimensione universale.
Non automaticamente. Dovrebbe bloccare la relativa esposizione al lato caldo pur preservando la presa d'aria prevista, il drenaggio, l'accesso per la manutenzione e il flusso d'aria nel vano motore. Un recinto completo richiede un proprio design per l'alimentazione dell'aria.
No. Lo spessore influisce sulla resistenza e sulla conformabilità, ma anche la copertura, il montaggio, l'intercapedine d'aria e la geometria goffrata controllano il risultato. Uno spessore non necessario aggiunge peso senza correggere una barriera radiante incompleta.
Sì. La lamiera di alluminio goffrata BSTFLEX può essere tagliata, piegata e sagomata per barriere personalizzate. Fornire la geometria finita, i requisiti per il pezzo grezzo e i dettagli di montaggio in modo che l'ambito di fornitura possa essere esaminato correttamente.
Può proteggere più di un componente quando la geometria blocca i relativi percorsi termici e mantiene spazi liberi sicuri. Ciascun componente protetto dovrebbe comunque avere il proprio requisito di accettazione.
BSTFLEX supporta la fornitura di lamiere e lo sviluppo di schermi termici personalizzati in base a disegni, campioni e requisiti di progetto. Specificare se la richiesta riguarda la materia prima, un pezzo grezzo tagliato o un componente formato finito.
BSTFLEX fornisce lamiere per barriere termiche in alluminio goffrato per progetti di protezione dal calore radiante nel vano motore, nell'aspirazione, nel sottoscocca e in altre aree.
Inviare la disposizione del vano motore, il componente protetto, la posizione della fonte di calore, il materiale richiesto, le dimensioni del pezzo grezzo o finite e la quantità di prototipi. Includere lo spazio libero minimo disponibile e identificare eventuali restrizioni sui sensori, sui condotti o sull'accesso per la manutenzione.
Per posizioni dello schermo più calde o meccanicamente più impegnative, BSTFLEX può anche valutare materiale per schermo termico in acciaio inossidabile goffrato o materiale per schermo termico in Inconel Alloy 625 come opzioni di materiale separate.
Invia il disegno del tuo schermo termico di aspirazione e la richiesta di offerta a BSTFLEX per la revisione del materiale, della formatura, del prototipo e della produzione OEM.
