Il materiale fonoassorbente preformato per silenziatori viene fornito come componente definito anziché come quantità non misurata di fibra sfusa. A seconda della costruzione, può utilizzare strati di tessuto interno ed esterno attorno a un'anima fonoassorbente, una sacca in maglia intrecciata contenente filato in fibra di vetro o un'altra disposizione di rivestimento e riempimento approvata.
Lo scopo di un componente preformato è quello di spostare parte del lavoro di misurazione, taglio e contenimento dalla linea di assemblaggio dello scarico al fornitore del materiale fonoassorbente. Ciò non elimina la necessità di specificare la fibra, il peso del componente, le dimensioni, la sequenza degli strati e l'accoppiamento all'interno del silenziatore.

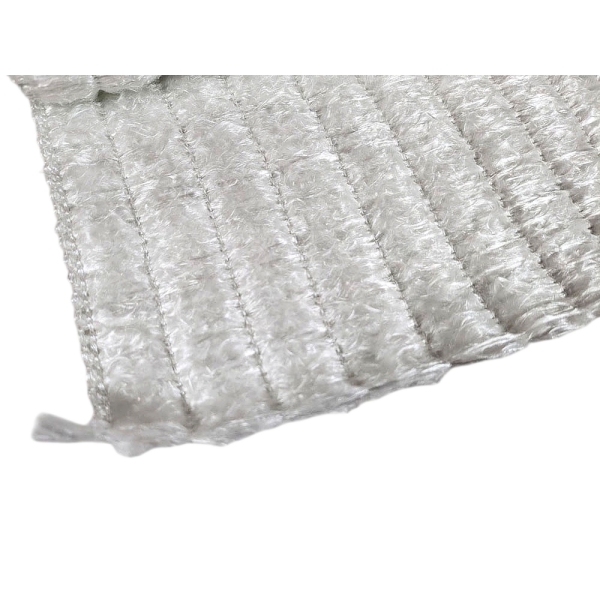

Il BSTFLEX Materiale fonoassorbente di ricambio per silenziatori di scarico utilizza strati di tessuto in fibra di vetro attorno a un'anima fonoassorbente per silenziatori. Questa guida spiega come trasformare tale costruzione generale in una specifica OEM ripetibile senza trattare ogni sacca, calza, cuscino o cartuccia fonoassorbente come lo stesso prodotto.
Un componente fonoassorbente preformato giunge al cliente in una disposizione fisica definita. Il fornitore può controllare la forma, la quantità di materiale, il rivestimento e l'identificazione del pezzo prima della spedizione.
Le descrizioni comuni includono:
Questi nomi descrivono concetti di acquisto correlati, ma non definiscono un'unica costruzione universale. Una cartuccia fonoassorbente per silenziatori può essere sagomata per l'inserimento diretto attorno a un'anima specifica. Una calza può utilizzare un rivestimento tubolare in maglia. Un cuscino può contenere un riempimento misurato in una forma chiusa più piatta. Il disegno e la distinta base determinano cosa sia effettivamente il prodotto.
Un componente avvolto in tessuto contiene almeno due gruppi di specifiche:
Non descrivere il pezzo completo solo come fibra di vetro, poiché il rivestimento e il riempimento possono avere costruzioni, pesi e funzioni differenti.
| Elemento del componente | Funzione principale | Cosa deve definire la specifica |
|---|---|---|
| Strato di tessuto interno | Separa o supporta il materiale fonoassorbente accanto all'anima in base al disegno approvato. | Materiale, armatura o costruzione, spessore, dimensioni e posizione della cucitura. |
| Anima fonoassorbente acustica | Fornisce il volume principale di riempimento fibroso. | Famiglia della fibra, grado, stato di fornitura, peso del riempimento a secco, spessore e distribuzione. |
| Strato di tessuto esterno | Contiene il riempimento durante la manipolazione, l'inserimento e l'uso, laddove richiesto. | Materiale, costruzione, dimensioni, chiusura e sovrapposizione. |
| Cucitura o chiusura | Mantiene la forma del componente prima e durante l'assemblaggio. | Materiale del filo, posizione del punto di cucitura, tipo di cucitura e permanenza della chiusura durante l'uso. |
| Etichetta del codice o imballaggio | Identifica il componente approvato e lo mantiene pulito durante la spedizione. | Codice articolo, revisione, quantità, riferimento del lotto e requisiti dell'etichetta del cliente. |
Per imballaggio per marmitte OEM, tenere separati i seguenti pesi:
Il peso del nucleo di imballaggio asciutto controlla quanta imbottitura acustica viene fornita. Il peso del componente finito è utile per l'ispezione in accettazione, ma include la copertura e altri materiali incorporati.
Un preventivo dovrebbe pertanto specificare se un peso di riferimento si riferisce a:
Usare il peso totale dell'imballaggio come unico valore di ispezione può nascondere una quantità di riempimento errata. Una copertura più pesante e un nucleo acustico più leggero possono produrre lo stesso peso totale pur creando una struttura di imballaggio diversa.

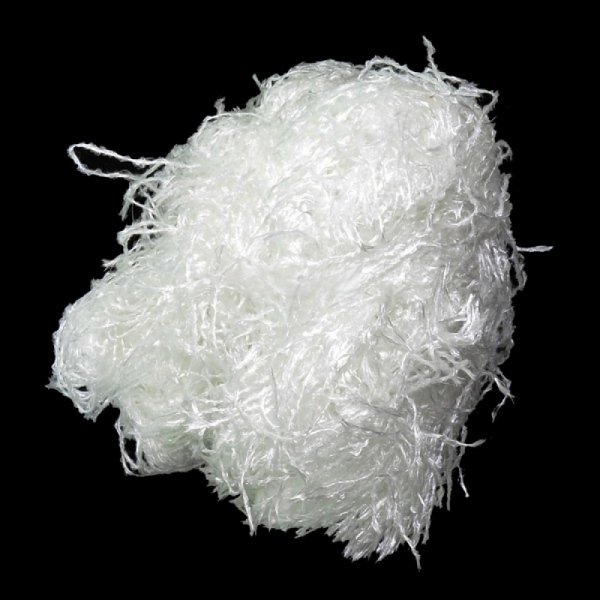

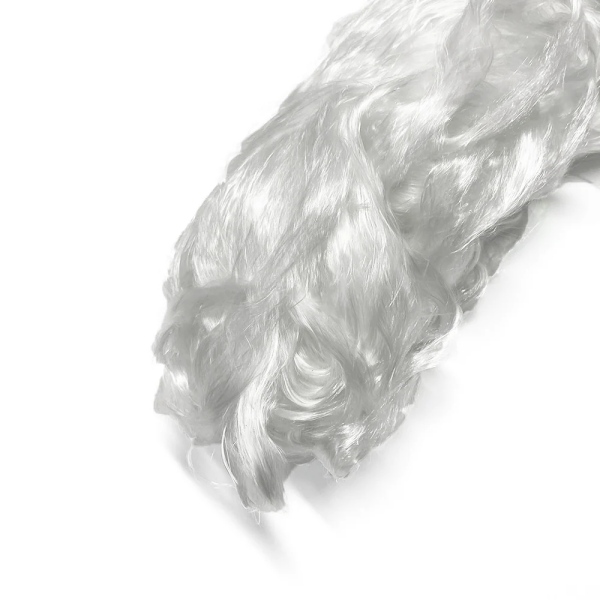

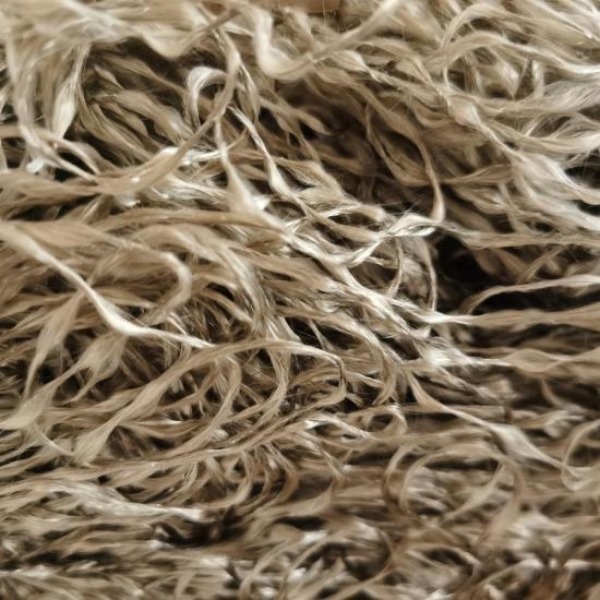

La frase ricondizionamento imbottitura scarico non identifica la fibra acustica. L'anima dell'imbottitura può utilizzare fibra di vetro o un altro materiale ad alta temperatura approvato, a seconda del prodotto e dell'applicazione.
Per una costruzione in fibra di vetro, specificare:
Non approvare un ricambio semplicemente perché entrambi i prodotti sono descritti come imbottitura per marmitta in fibra di vetro. La disposizione delle fibre e la quantità di materiale all'interno del componente possono differire sostanzialmente.
Gli strati interno ed esterno in un componente di imbottitura per marmitta avvolta in tessuto devono essere identificati dal proprio materiale e dalla propria costruzione.
Campi RFQ utili includono:
Uno strato di tessuto utilizzato per contenere il riempimento non è automaticamente di per sé un materiale di riempimento acustico. Allo stesso modo, a una copertura in fibra di vetro non dovrebbe essere assegnato lo stesso requisito di peso del riempimento del nucleo.
Un componente preformato deve corrispondere alla regione disponibile tra il nucleo perforato e il corpo del silenziatore.
Fornire:
Per un silenziatore irregolare, un singolo diametro esterno potrebbe non essere sufficiente. Fornire una sezione trasversale o un disegno che mostri le regioni strette e larghe della camera.
Per un semplice silenziatore circolare con nucleo centrato:
Spazio radiale disponibile = (diametro interno del corpo - diametro esterno dell'involucro interno escluso) / 2.
L'involucro interno escluso può essere il nucleo nudo o il nucleo più un rivestimento metallico, a seconda del design approvato.
A solo titolo di esempio aritmetico, un ID del corpo di 110 mm attorno a un nucleo di 50 mm fornisce uno spazio radiale nominale di:
(110 - 50) / 2 = 30 mm.
Questo non significa che si debba ordinare un nucleo di riempimento da 30 mm. Anche gli strati di tessuto, la sovrapposizione, la compressione e il metodo di inserimento occupano spazio. Le dimensioni approvate del componente devono derivare dallo sviluppo di campioni o da una specifica esistente.
Una parte preformata spessa può contenere una quantità ridotta di fibra quando è formata in modo lasso, mentre un componente più sottile può contenere materiale disposto più densamente. Specificare sia lo spessore che il peso del riempimento.
Definire anche la condizione in cui viene misurato lo spessore:
Non confrontare una dimensione di spedizione compressa con una dimensione del campione a riposo. Il disegno e l'istruzione di ispezione dovrebbero utilizzare la stessa condizione di misurazione.
Una cucitura longitudinale, una sovrapposizione di tessuto o un bordo cucito possono creare un'area localmente più spessa. Posizionare tale elemento dove il design del silenziatore lo consente e mostrarne la posizione sul disegno.
La specifica dovrebbe identificare:
Per l'assemblaggio ripetuto, non affidare interamente la posizione della cucitura all'operatore. Un componente che si adatta in un orientamento potrebbe impigliarsi o comprimersi in modo non uniforme se ruotato.
La migliore descrizione d'acquisto dipende dalla geometria effettiva e dalle condizioni di fornitura.

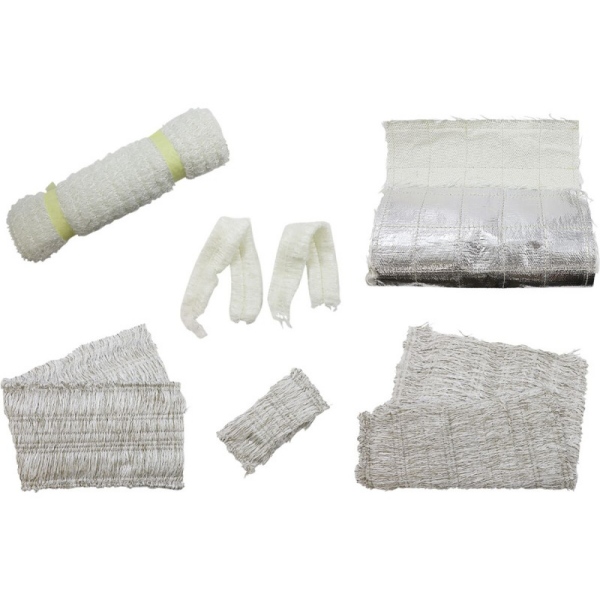

| Forma di fornitura | Direzione di costruzione tipica | Controllo d'acquisto principale |
|---|---|---|
| Cartuccia d'imballaggio preformata | Componente pronto per l'assemblaggio sviluppato per l'inserimento in un silenziatore definito o attorno a un nucleo definito. | Montaggio, dimensioni finite, orientamento e riferimento del codice approvato. |
| Componente di imballaggio rivestito in tessuto | Strati di tessuto interno ed esterno che circondano un nucleo di imballaggio acustico. | Specifiche del tessuto, peso del nucleo, cucitura e spessore del componente. |
| Calza di imballaggio in rete | Contenimento in rete tubolare o flessibile attorno a un'imbottitura fibrosa. | Diametro, lunghezza, peso dell'imbottitura, costruzione della copertura e adattamento all'installazione. |
| Cuscino d'imballaggio | Imbottitura contenuta fornita in una forma di componente più piatta o compressa. | Identità del materiale, dimensioni finite, peso dell'imbottitura e sagomatura richiesta. |

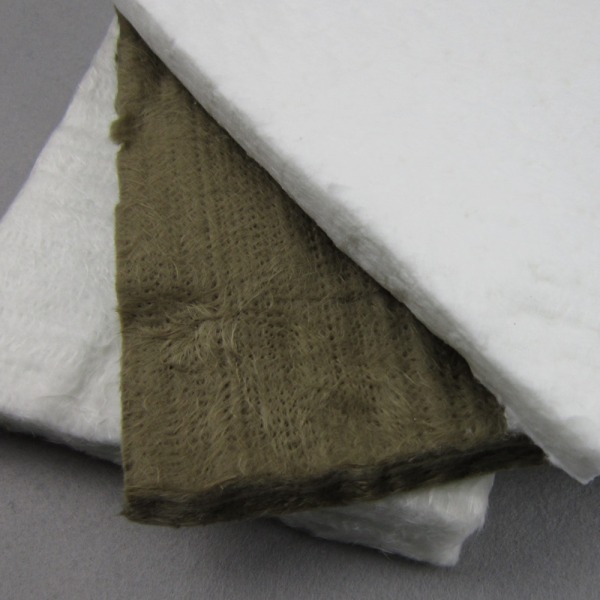

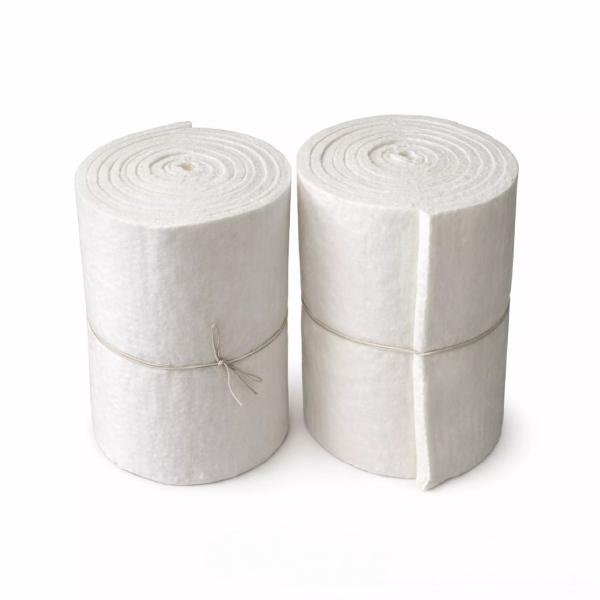

| Tappetino o foglio d'imballaggio | Foglio non contenuto o parzialmente supportato, tagliato e avvolto durante l'assemblaggio. | Spessore, grammature per unità di superficie, schema di taglio e sovrapposizione. |
Il BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag ha una costruzione diversa rispetto al prodotto p203 a strati di tessuto. Specificare il prodotto richiesto anziché considerare i due nomi come intercambiabili.
Per un formato a cuscino contenuto, consultare il BSTFLEX Muffler Packing Pillow. Per un kit di manutenzione a più componenti, consultare il BSTFLEX Muffler Repacking Kit.
Un componente universale per muffler repack packing potrebbe richiedere la rifinitura o la sagomatura durante l'installazione. Una cartuccia specifica per il pezzo deve corrispondere a una configurazione di silenziatore definita.
Per un componente universale, fornire:
Per un componente specifico per una parte, controllare:
La cilindrata del motore o una generica descrizione a due tempi/quattro tempi non stabiliscono l'idoneità di per sé.
Tagliare un sacchetto o una cartuccia di confezionamento finiti può far fuoriuscire il contenuto, rimuovere parte della carica approvata e danneggiare la chiusura.
Se il taglio fa parte del processo di installazione, definisci:
Per la produzione ripetuta, ordinare la lunghezza finita corretta è normalmente più facile da controllare rispetto al consentire una rifilatura non misurata in ogni stazione di assemblaggio.
Un inserimento a freddo riuscito dimostra che il componente può entrare nel guscio. Non dimostra le prestazioni acustiche, la ritenzione del materiale o la durata utile.
Un registro di approvazione del campione dovrebbe identificare:
Laddove il componente sostituisca un riempimento sfuso o un materassino, documentare la costruzione precedente e le variabili che sono cambiate. Non attribuire ogni differenza alla parola preformato.
| Area di ispezione | Controllo tipico |
|---|---|
| Identità del pezzo | Codice articolo del cliente, revisione del prodotto e riferimento del lotto. |
| Dimensioni | Lunghezza, larghezza, diametro esterno, diametro interno o profilo sagomato a seconda dei casi. |
| Peso | Peso di riempimento a secco o peso del componente completo in base alla base approvata. |
| Rivestimento in tessuto | Materiale interno ed esterno corretto, cucitura, chiusura e condizione visibile. |
| Riempimento dell'anima | Riferimento del materiale approvato e distribuzione senza evidenti regioni vuote. |
| Imballaggio | Quantità corretta, etichetta, codice a barre e condizioni dell'imballaggio. |
| Documentazione | Documenti di materiale, ispezione o conformità richiesti. |
Concordare le tolleranze e un piano di campionamento prima degli ordini di produzione. Un singolo campione approvato non definisce automaticamente limiti di accettazione idonei per ogni dimensione e peso.
Un programma di imballaggio personalizzato per marmitte può includere dimensioni basate su disegni, identificazione del codice cliente e imballaggio individuale.
I possibili requisiti del progetto includono:
Queste opzioni dovrebbero essere collegate alla specifica tecnica approvata. La grafica dell'imballaggio non può compensare un materiale indefinito o un requisito di montaggio.
I progetti basati su disegni e campioni possono essere esaminati tramite il BSTFLEX OEM Muffler Packing Manufacturing Service.
Se alcuni valori sono sconosciuti, identificarli come elementi di sviluppo. Inviare la sezione trasversale del silenziatore originale e un campione di imballaggio non utilizzato, ove disponibile.
Non necessariamente. Cartuccia è un termine di mercato ampio per un componente di confezionamento pronto per l'assemblaggio. Una calza di solito descrive una struttura di contenimento flessibile tubolare. Confrontare il disegno, la copertura, il riempimento e le dimensioni prima di considerarli equivalenti.
No. Diversi prodotti prefabbricati possono utilizzare tessuto, rete o un altro materiale di contenimento approvato. Il rivestimento e il nucleo di imballaggio devono essere specificati separatamente.
Il confronto del peso della fibra asciutta è un controllo utile, ma non dimostra una distribuzione o prestazioni equivalenti. Approvare il nuovo componente nel silenziatore effettivo.
BSTFLEX può valutare requisiti di fonoassorbenti per silenziatori personalizzati avvolti in tessuto, contenuti in maglia e altro, sulla base di disegni, dimensioni o campioni. La terminologia e la costruzione finali devono corrispondere al componente approvato.
Inizia con il Fonoassorbente per silenziatori di scarico BSTFLEX per un componente a strati di tessuto, oppure consulta la Calza fonoassorbente per silenziatori in fibra di vetro per una struttura intrecciata contenuta in maglia.
Altri materiali e forme di fornitura sono disponibili nella gamma di fonoassorbenti per silenziatori BSTFLEX. Invia la sezione trasversale, i requisiti di materiale, il peso del riempimento, le dimensioni e la quantità dell'ordine in modo che il preventivo rifletta l'effettivo componente di cui hai bisogno.
Richiedi un campione di fonoassorbente preformato per silenziatori e un preventivo OEM
