Tubo flessibile per sbrinatore automotive: come specificare il tubo per riscaldamento e ventilazione sotto il cruscotto

Oct 28, 2026

Tubo flessibile per condotto sbrinatore automobilistico trasporta aria riscaldata, raffreddata o fresca attraverso il sistema di ventilazione sotto il cruscotto verso le bocchette di sbrinamento del parabrezza e le bocchette dell'abitacolo. Quando un veicolo viene restaurato, convertito o assemblato, un tubo flessibile di ricambio deve fare di più che adattarsi tra due aperture: deve mantenere un passaggio d'aria aperto dopo l'instradamento e rimanere collegato nello spazio limitato dietro il cruscotto.

I clienti possono chiamare il componente tubo flessibile per sbrinatore, tubo flessibile per condotto del riscaldatore auto, condotto del riscaldatore sotto il cruscotto, tubo flessibile per bocchetta del riscaldatore o condotto HVAC automobilistico flessibile. I nomi si sovrappongono, ma la specifica di acquisto corretta dipende comunque dal percorso dell'aria, dai connettori di accoppiamento, dall'ambiente e dalla struttura della parete richiesta.

Questa guida si concentra sulla distribuzione dell'aria nell'abitacolo automobilistico. Non utilizza in modo intercambiabile i termini tubo per collettore di riscaldamento, tubo di scarico per riscaldatore diesel e condotto per sbrinatore.

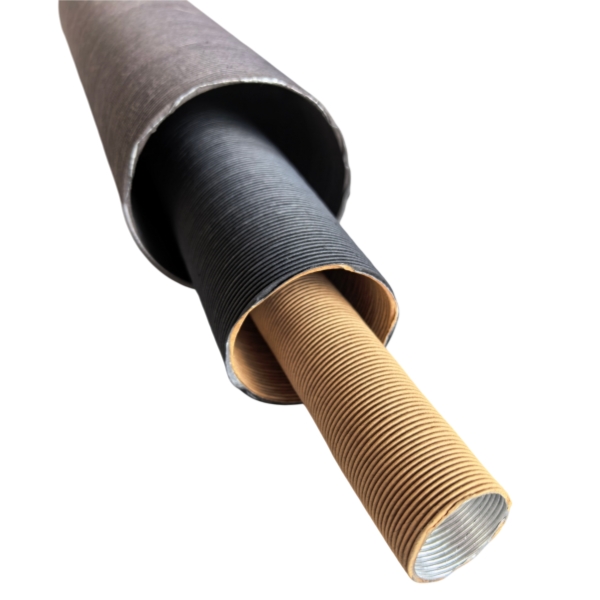

Automotive Defroster Duct Hose

Dove si inserisce un tubo per condotto di sbrinatore in un veicolo?

In un tipico sistema di riscaldamento e ventilazione ad aria forzata, l'aria si muove attraverso l'alloggiamento del riscaldatore o del sistema HVAC ed è diretta da sportelli e passaggi verso il parabrezza, i disappannatori dei finestrini laterali, le bocchette per i piedi o i diffusori dell'abitacolo. A seconda del design, un condotto flessibile unisce due sezioni rigide o collega un alloggiamento di distribuzione dell'aria a una bocchetta.

Un tubo flessibile usurato o schiacciato può influire sull'erogazione dell'aria a destinazione. Tuttavia, un debole sbrinamento del parabrezza può anche derivare da una presa d'aria ostruita, un guasto allo sportello della modalità, un'anomalia della ventola o un'altra restrizione del sistema HVAC. Controllare l'intero sistema prima di attribuire un problema di sbrinamento al materiale del condotto.

Sostituzione sotto il cruscotto

L'acquirente di solito necessita di un tubo che si adatti ai raccordi della bocchetta esistenti, segua il percorso originale e possa essere installato senza rimuovere più finiture del necessario. La geometria del connettore e la lunghezza di taglio finale sono fondamentali.

Ventilazione dell'abitacolo OEM

L'acquirente necessita di una costruzione del condotto documentata, disegni approvati, una geometria sagomata uniforme e un montaggio ripetibile. La conformità dei materiali e l'ispezione della produzione diventano parte delle specifiche.

Il tubo dello sbrinatore non è un tubo del preriscaldatore d'aria del motore

Questi due prodotti possono sembrare simili, in particolare nei veicoli più vecchi. I loro circuiti dell'aria non sono gli stessi. Un tubo del preriscaldatore d'aria del carburatore convoglia solitamente l'aria di aspirazione più calda dalla zona del collettore di scarico verso un filtro dell'aria. Un condotto dello sbrinatore distribuisce l'aria di ventilazione all'interno dell'abitacolo verso un finestrino o una bocchetta dell'abitacolo.

La distinzione è importante quando si seleziona la parete. Il Condotto dell'aria in carta e alluminio BSTFLEX PAPviene descritto per la ventilazione dell'abitacolo del veicolo, compresa l'immissione di aria fresca nei sistemi di riscaldamento e climatizzazione. Tale affermazione non deve essere interpretata come un'approvazione per un percorso esposto nel vano motore, per l'impiego con gas di scarico o per installazioni all'aperto.

Sappi quale superficie è rivolta verso l'aria

Due prodotti BSTFLEX pertinenti presentano sequenze di pareti diverse. Il Tubo flessibile per condotti d'aria PAK presenta carta kraft all'interno, foglio di alluminio al centro e una pellicola di PVC nera all'esterno. Il prodotto PAP presenta carta su entrambi i lati dello strato di alluminio. La richiesta di un condotto nero potrebbe quindi indicare una struttura diversa, non semplicemente un colore diverso.

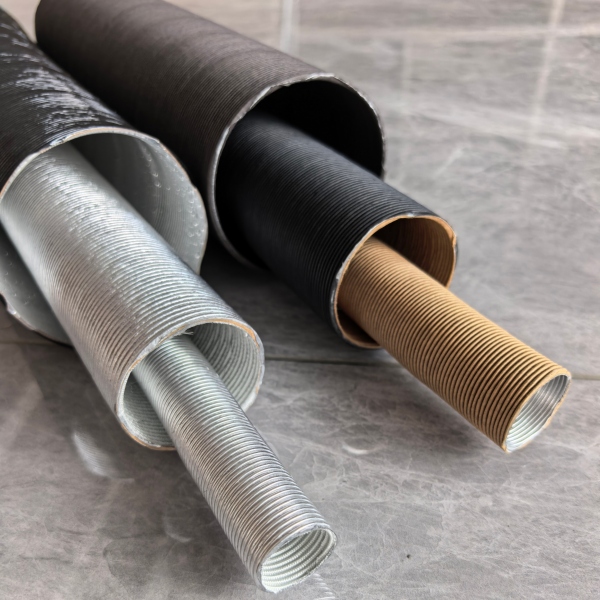

Automotive Defroster Duct Hose

Costruzione Sequenza degli strati, dall'interno verso l'esterno Cosa deve confermare l'acquirente
PAK Carta Kraft / foglio di alluminio / pellicola in PVC nero Se la superficie di carta interna specificata e la pellicola esterna corrispondono al gruppo HVAC approvato, inclusi la temperatura e qualsiasi requisito relativo ai materiali dell'abitacolo.
PAP Carta / foglio di alluminio / carta Se il gruppo originale richiede carta su entrambi i lati e se l'installazione prevista rimane entro l'ambito documentato per uso interno.
APK Alluminio / carta / film plastico Se sia effettivamente richiesta una superficie interna in alluminio; non sostituire APK con PAK semplicemente perché le lettere sono simili.

Il corrispondente APK Hot Air Ducting Pipe è una costruzione separata. Non vi è alcun motivo di sostituire una sequenza di pareti con un'altra senza esaminare l'installazione e le specifiche dei materiali del cliente.

Misurare il collo dello sfiato prima di selezionare il diametro interno del tubo flessibile

Un'uscita dello sbrinatore o un connettore HVAC presenta spesso un manicotto esterno su cui si inserisce il tubo. La sua misura esterna può determinare il diametro interno richiesto del tubo. Ma dove viene utilizzato un raccordo diverso o un sistema di inserimento differente, tale presupposto potrebbe non essere applicabile. Registrare il modo in cui il tubo si collega prima di prendere la decisione sulle dimensioni.

  1. Identificare entrambe le estremità. Misurare indipendentemente il collegamento del ventilatore o della scatola di distribuzione e lo sfiato di destinazione. Potrebbero non avere dimensioni del collo identiche.
  2. Registrare il tipo di collegamento. Mostrare se il condotto si adatta sopra un manicotto, si inserisce in una sede o si collega tramite un adattatore.
  3. Controllare le sezioni ovali e coniche. Annotare le dimensioni maggiori e minori e qualsiasi geometria di accoppiamento non rotonda.
  4. Misurare il percorso instradato. Includere le curve e la lunghezza richiesta su entrambe le estremità per un innesto sicuro; una distanza in linea retta può essere fuorviante.
  5. Controllare lo spazio libero circostante. Confermare che il condotto non verrà schiacciato dal cruscotto, dalle staffe dei cavi, dai cavi di controllo o da un bordo tagliente vicino.

Dopo aver montato un pezzo di prova, confermare che la sua apertura interna rimanga accettabile alla curva più stretta. Non fare affidamento sul solo diametro interno nominale del tubo per dimostrare che l'installazione fornirà il flusso d'aria richiesto.

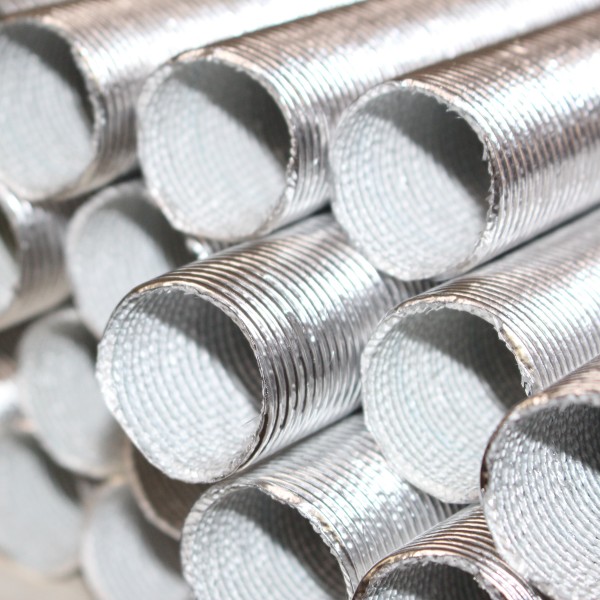

Automotive Defroster Duct Hose

Perché i risultati della ricerca mostrano sia taglie in pollici che metriche

Gli acquirenti di veicoli classici e aftermarket cercano spesso per dimensioni in pollici, come un tubo sbrinatore da 1-1/2 pollici, 2 pollici, 2-1/4 pollici o 2-1/2 pollici. Altri acquirenti utilizzano i millimetri. Questi termini sono utili per identificare un connettore esistente o un ricambio, ma non costituiscono una tabella delle taglie universale per ogni veicolo o articolo a magazzino BSTFLEX.

Per una richiesta OEM, fornire il diametro interno effettivo richiesto in millimetri, la tolleranza, i dettagli del connettore e qualsiasi designazione originale in pollici. Se un fornitore propone un equivalente nominale, approvare un campione montato anziché accettare solo una conversione arrotondata.

Il montaggio sotto il cruscotto è più che un semplice diametro

Problema di installazione Cosa esaminare Prova di accettazione suggerita
Il tubo forma strozzature a una curva Raggio disponibile, comportamento della parete e posizione delle staffe rigide Fotografia del percorso installato e ispezione dell'apertura alla curva più stretta
Il tubo si sfila dallo sfiato Lunghezza di innesto, condizioni dell'estremità e metodo di ritenzione approvato Prova di assemblaggio utilizzando raccordi rappresentativi della produzione
L'uscita del parabrezza riceve poca aria Forma del condotto, giunti e sistema di distribuzione HVAC più ampio Confronto del flusso d'aria o della perdita di pressione in condizioni operative concordate
Il tubo sfrega contro le parti adiacenti Posizioni di supporto, movimento e contatto nel percorso installato Valutazione del gioco e ispezione dopo un test di durata concordato
Il ricambio arriva della lunghezza sbagliata Condizione di misura rilassata, estesa o compressa Disegno della lunghezza di taglio approvato e condizione dell'imballaggio

Per un tubo di ricambio, le fotografie del vecchio componente sono utili, ma un pezzo originale potrebbe essersi allungato, tagliato o deformato durante anni di servizio. Quando possibile, confrontalo con i raccordi di accoppiamento del veicolo e il disegno di montaggio approvato.

Utilizzare requisiti di materiale specifici per l'abitacolo

Gli interni dei veicoli possono imporre requisiti relativi a infiammabilità, odore, emissioni, invecchiamento al calore e altri. Lo standard corretto dipende dal mercato e dalla posizione effettiva del componente. Laddove si applichi un requisito di infiammabilità automobilistico come la norma FMVSS 302, richiedere la prova pertinente per la struttura proposta; non dare per scontato che tutti i condotti in alluminio-carta o rivestiti in PVC siano stati testati o approvati.

Allo stesso modo, non importare l'intervallo di temperatura da un tubo per riscaldamento diverso, né considerare uno strato intermedio di alluminio come prova che l'intero laminato sia adatto a una superficie calda. La carta, la pellicola e gli eventuali materiali leganti devono essere valutati ciascuno nel contesto della parete finale e dell'installazione.

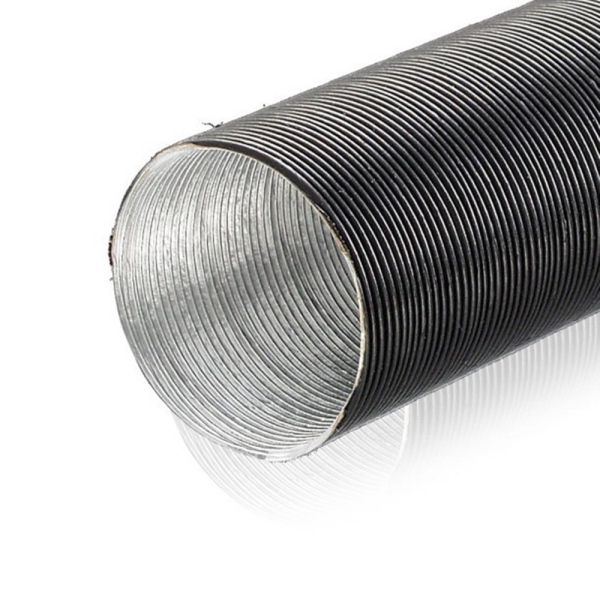

Automotive Defroster Duct Hose

Limite d'ingegneria:Un condotto sbrinatore flessibile è un componente per il passaggio dell'aria. Non è un tubo per carburante, un tubo per liquido di raffreddamento pressurizzato, una guaina per tubi dei freni o un condotto di scarico della combustione semplicemente perché materiali correlati compaiono altrove in un catalogo di protezione termica.

Approvazione del campione per un tubo di sfiato del riscaldatore OEM

Per la produzione ripetuta, richiedere un campione che rappresenti la costruzione della parete proposta e le condizioni di assemblaggio. Un verbale di approvazione pratico dovrebbe coprire i seguenti punti:

  • Identità del materiale:PAK, PAP o un'altra struttura approvata, con la corretta sequenza di strati dall'interno verso l'esterno.
  • Dimensioni finite: Diametro interno, ingombro esterno, lunghezza e tolleranze dimensionali concordate.
  • Qualità del taglio: assenza di materiale sfuso inaccettabile, delaminazione o sporgenze taglienti sui connettori.
  • Geometria installata: apertura adeguata dopo il passaggio attraverso il cruscotto e nessuna interferenza con i componenti vicini.
  • Integrità della connessione: il metodo di ritenzione approvato trattiene il tubo flessibile senza danneggiarne la parete.
  • Prestazioni di distribuzione dell'aria: risultati di eventuali test di flusso o di perdita di carico richiesti sull'assemblaggio specificato.
  • Prove richieste per i materiali della cabina:documentazione di test applicabile per la costruzione esatta, non un prodotto non correlato.
  • Condizione di fornitura:i pezzi imballati mantengono una forma e delle estremità accettabili una volta disimballati e installati.

Concordare i metodi di prova e i criteri di superamento prima della valutazione. Un tubo flessibile visivamente pulito da solo non dimostra il flusso d'aria, la durata o la conformità.

Due scenari di acquisto

Restauro dell'impianto HVAC per auto d'epoca

La priorità è solitamente riprodurre l'adattamento e il percorso di un tubo dello sbrinatore deteriorato. Fornire le misurazioni del connettore di accoppiamento, le fotografie del sottocruscotto e la descrizione della parete originale. Evitare di dichiarare un adattamento universale per il veicolo a meno che non sia stato stabilito.

Programma OEM per veicoli o attrezzature

La priorità è la ripetibilità. Definire il codice di costruzione, le condizioni di misurazione, il percorso di installazione, l'evidenza dei materiali, il metodo di imballaggio e i requisiti di controllo delle modifiche prima di approvare la fornitura per la produzione.

Cosa inviare quando si richiede un preventivo

Informazioni consigliate per la RFQ: applicazione (sbrinatore del parabrezza, presa d'aria dell'abitacolo o uscita del riscaldatore); diametro interno e tolleranza; disegni o foto dei collegamenti; lunghezza complessiva e condizioni di misurazione; preferenza di costruzione PAK o PAP; intervallo di temperatura operativa; finitura desiderata; requisiti rilevanti per i materiali dell'abitacolo; quantità annuale; quantità di campioni; e metodo di imballaggio.

Se il condotto originale non è disponibile, fornire le foto di entrambi i raccordi e del percorso disponibile. Se viene proposta una struttura a strati alternativa, identificarla come sostituzione per la revisione ingegneristica piuttosto che come un ricambio garantito direttamente intercambiabile.

Prodotti BSTFLEX correlati

Per condotti compositi rivestiti in carta e coperti di plastica nera, consultare il Tubo flessibile per condotta dell'aria PAK. Per una struttura in carta/alluminio/carta destinata a una ventilazione interna adeguata, consultare il Condotto dell'aria in carta e alluminio PAP. Altre tipologie di condotti e protezioni termiche sono elencate sotto Tubo di protezione termica alluminato e condotti per aria calda.

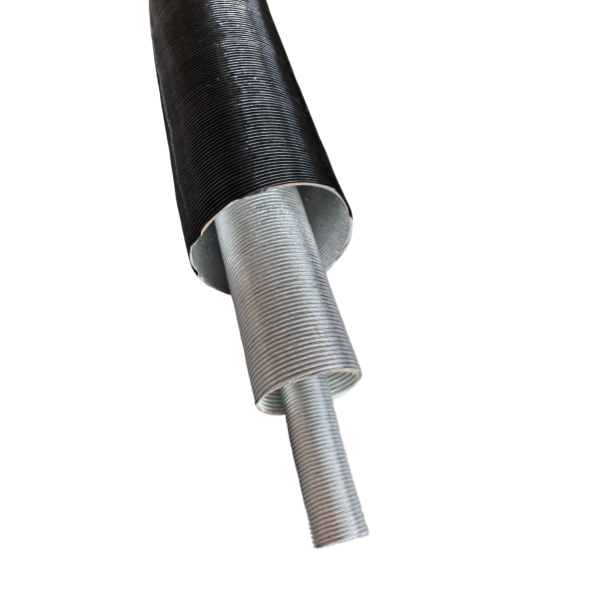

Automotive Defroster Duct Hose

Richiedi un tubo flessibile per sbrinatore automobilistico personalizzato

BSTFLEX supporta richieste di condotti basate su campioni e disegni per gruppi di canalizzazione dell'aria per autoveicoli. Invia le dimensioni del connettore, la posizione prevista nell'abitacolo, la struttura della parete richiesta e la quantità di acquisto. Il materiale proposto e la specifica di produzione possono quindi essere esaminati rispetto ai requisiti di approvazione.

Invia il disegno del tuo condotto HVAC o il campione di ricambio

FAQ: Tubo flessibile per sbrinatore e riscaldatore automobilistico

Cos'è un tubo flessibile per sbrinatore?

È un passaggio d'aria flessibile che convoglia la ventilazione o l'aria riscaldata attraverso il sistema HVAC del veicolo verso le bocchette di sbrinamento del parabrezza o altre bocchette dell'abitacolo.

Un tubo per sbrinatore per auto è lo stesso di un tubo per montante termico del carburatore?

No. Un tubo per sbrinatore distribuisce l'aria dell'abitacolo, tipicamente dietro il cruscotto. Un tubo per montante termico del carburatore convoglia l'aria di aspirazione preriscaldata da un'area della stufa termica del motore verso il filtro dell'aria nei vecchi motori applicabili.

Qual è la differenza tra i condotti PAK e PAP?

Per i prodotti BSTFLEX di riferimento, PAK ha carta kraft all'interno, alluminio nel mezzo e un esterno in pellicola PVC nera. PAP ha carta all'interno e all'esterno dello strato di alluminio. Le costruzioni non devono essere sostituite senza una revisione dell'applicazione.

Come faccio a selezionare il diametro giusto del condotto del riscaldatore sotto il cruscotto?

Misura la geometria del connettore di accoppiamento e conferma se il tubo si adatta sopra o dentro la connessione. Quindi ispeziona il campione montato lungo il percorso proposto, comprese eventuali imboccature ovali e curve strette.

Tutti i condotti d'aria flessibili sono approvati per gli interni dei veicoli?

No. I requisiti di materiale e prestazione dipendono dal veicolo, dal mercato e dall'installazione. Richiedi prove applicabili per l'esatta costruzione del condotto, inclusi eventuali test di infiammabilità richiesti.
