I cappucci delle candele e i cavi di accensione funzionano spesso a breve distanza da collettori di scarico e tubi di scarico. In un vano motore affollato, questo può esporre il sistema di accensione al calore continuo sotto il cofano e a un calore radiante localizzato molto più forte.
Ecco perché i prodotti descritti come schermi termici per cappucci delle candele, guaine termiche per cavi candela, protezioni per cappucci candela e rivestimenti per cavi candela sono comunemente usati nella gestione termica automobilistica.
Questi termini vengono talvolta considerati intercambiabili, ma i prodotti non proteggono sempre la stessa parte del sistema di accensione. Una protezione corta per cappuccio concentra la protezione termica attorno al cappuccio della candela e all'estremità del cavo, mentre una guaina per cavi candela più lunga può proteggere una lunghezza molto maggiore del cavo di accensione.
La scelta tra di essi inizia con una domanda: dove si verifica effettivamente l'esposizione al calore dannoso?
Il collettore di scarico o il tubo di scarico può diventare una delle fonti di calore più forti in un vano motore. Quando un cappuccio della candela o un cavo di accensione viene fatto passare vicino ad esso, il componente può essere esposto al calore radiante anche senza toccare la superficie di scarico.
Il rischio diventa maggiore quando:
L'esposizione al calore può gradualmente indurire, screpolare o indebolire i materiali convenzionali di cavi e cappucci. Nei casi più gravi, il danneggiamento dell'isolamento può contribuire a dispersioni di accensione, formazione di archi elettrici o mancate accensioni.
Una guaina termica non sostituisce il corretto instradamento dei cavi, collegamenti elettrici adeguati o un sistema di accensione correttamente funzionante. Il suo scopo è fornire una barriera termica aggiuntiva laddove la normale distanza non è in grado di proteggere adeguatamente il componente.

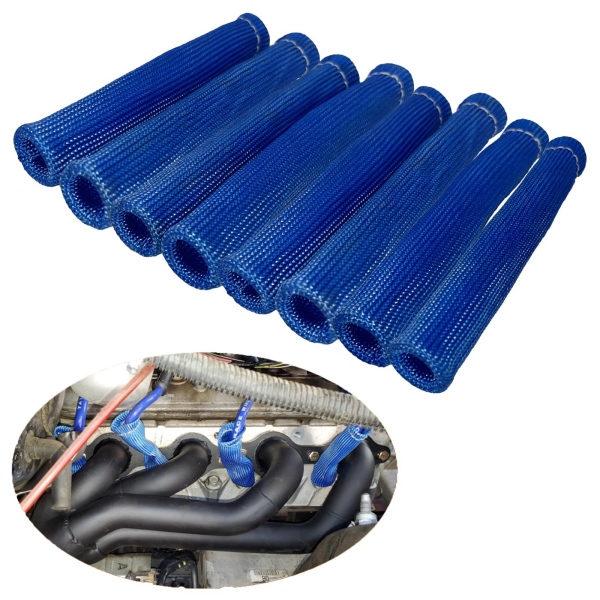

Uno schermo termico per cappucci candela è normalmente una guaina relativamente corta che si adatta al cappuccio della candela e alla sezione vicina del cavo di accensione.
Il suo scopo principale è la protezione localizzata nel punto in cui il cappuccio è più vicino a un collettore o a un tubo di scarico.
BSTFLEX fornisce diverse costruzioni per questa applicazione, tra cui lo Spark Plug Boot Heat Shield Protector e il LAVA Volcanic Spark Plug Boot Heat Shield.

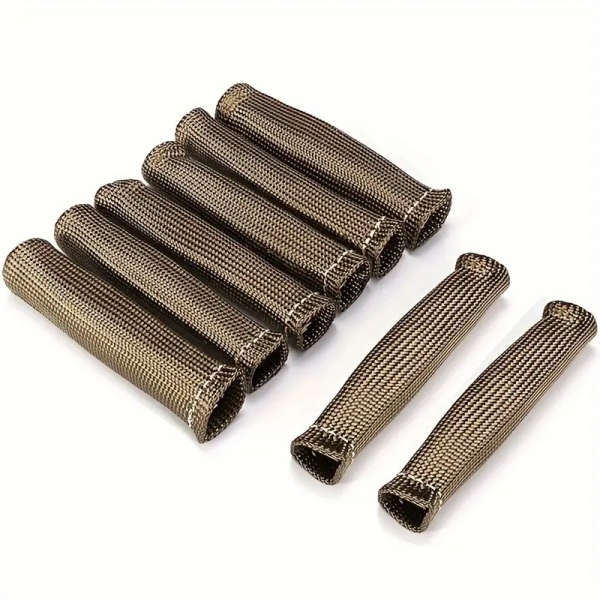

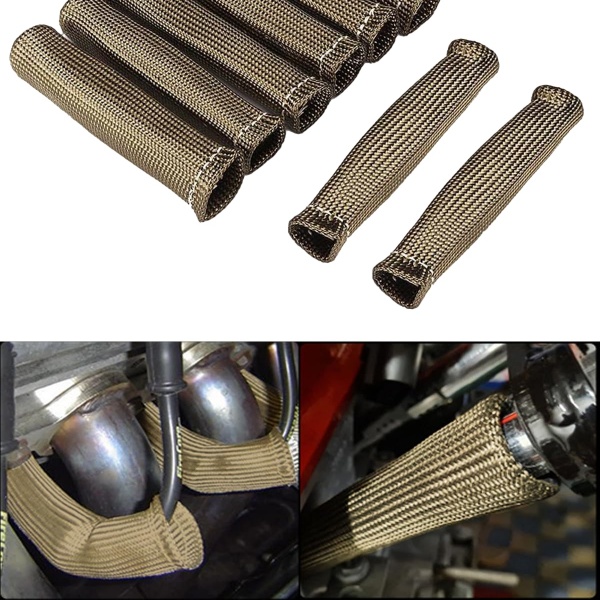

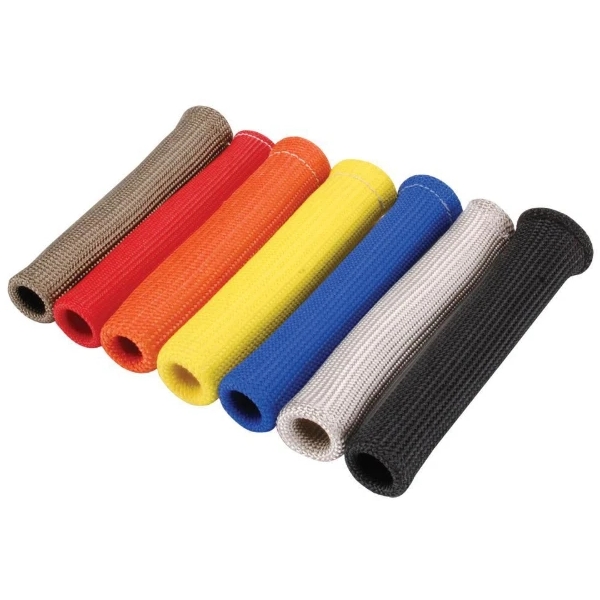

Questi prodotti utilizzano strutture tessili flessibili ad alta temperatura che possono scivolare sopra il cappuccio della candela invece di richiedere uno schermo rigido fabbricato attorno a ciascuna candela.
Una protezione termica in stile cappuccio è solitamente la scelta logica quando:
Questo rende le protezioni per pipette particolarmente utili nei motori in cui la geometria dello scarico crea un problema termico concentrato su singoli cilindri.

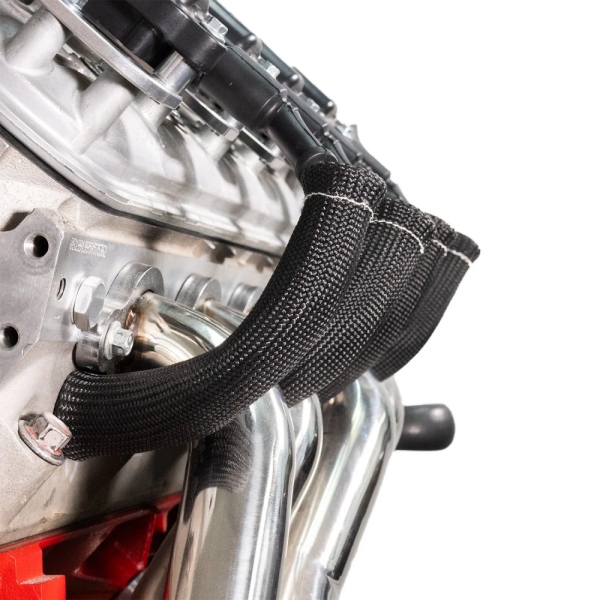

Una guaina termica per cavi candelaprotegge una sezione più lunga del cavo di accensione anziché concentrarsi solo sulla pipetta della candela.
La guaina termica per cavi candela BSTFLEX Spark Plug Wire Thermal Sleeveutilizza una struttura in fibra di vetro intrecciata con uno strato esterno in silicone resistente al calore. È destinata ai cavi esposti a temperature elevate attorno ai collettori e ad altre fonti di calore nel vano motore.
Una guaina più lunga diventa utile quando l'esposizione termica continua oltre il collegamento della candela.
Ad esempio, un cavo candela potrebbe uscire dalla pipetta con uno spazio libero accettabile ma poi correre parallelamente a un tubo del collettore per diversi centimetri. Proteggere solo la pipetta lascerebbe esposto il resto del cavo.
Una guaina per cavi candela più lunga merita di essere presa in considerazione quando:
| Punto di selezione | Schermo termico per cappuccio della candela | Guaina termica per cavo della candela |
|---|---|---|
| Area di protezione principale | Cappuccio della candela e cavo vicino | Sezione più lunga del cavo di accensione |
| Lunghezza tipica | Protezione corta localizzata | Tagliata o fornita per coprire un percorso esteso |
| Uso principale | Punto caldo vicino alla candela e al collettore | Esposizione prolungata del cavo |
| Installazione | Scorre sopra il singolo cappuccio | Installato sulla lunghezza del cavo |
| Ideale per | Problema di spazio localizzato con il collettore | Esposizione prolungata al calore nel vano motore |
| Termine di ricerca comune | Protezione per cuffia della candela | Guaina termica per cavo candela |
La distinzione è utile perché l'acquisto di un materiale a temperatura più elevata non risolve automaticamente il tipo di esposizione errato. La copertura è importante tanto quanto la scelta del materiale.
Alcune installazioni richiedono entrambe le forme di protezione.
Consideriamo un motore in cui la cuffia della candela si trova vicino al collettore e il cavo di accensione prosegue lungo il lato di scarico della testata del cilindro. I primi centimetri potrebbero subire un'esposizione termica elevata.
In questo caso, il sistema di gestione termica può utilizzare una protezione per cuffia attorno al collegamento della candela insieme a una guaina per cavo più lunga lungo il percorso esposto.
Questo approccio è diverso dall'aggiungere automaticamente più livelli ovunque. La protezione dovrebbe seguire il percorso effettivo del calore.
Non tutte le applicazioni di cavi di accensione richiedono una spessa guaina tessile. Laddove il calore radiante è la principale preoccupazione, una costruzione riflettente alluminata può essere utile.
Il BSTFLEX Aluminium Plug Wire Sheath combina una base in fibra di vetro con una superficie alluminata termoriflettente.
La sua funzione differisce in qualche modo da una tradizionale guaina per cavi colorata o rivestita in silicone. La superficie esterna metallica è progettata principalmente per riflettere il calore radiante proveniente dai componenti di scarico vicini.
Questa costruzione può essere presa in considerazione quando:
Questa distinzione è importante quando si sceglie qualsiasi schermo termico per uso automobilistico.
Il calore radiante può trasferirsi da un collettore caldo attraverso un traferro. Il cavo non ha bisogno di toccare lo scarico per diventare caldo.
Il calore da contatto si verifica quando il prodotto o componente protettivo tocca fisicamente una superficie calda.
I prodotti progettati principalmente come barriere riflettenti sono generalmente più efficaci quando la loro superficie riflettente è rivolta verso la fonte di calore e rimane disponibile un traferro.
Le protezioni per cuffie in tessuto flessibile ad alta temperatura possono essere più adatte a installazioni estremamente strette in cui è difficile mantenere un ampio traferro.
La costruzione corretta dipende quindi dalla geometria effettiva del motore piuttosto che solo dalla temperatura massima del materiale dichiarata.
Prima di selezionare una guaina, ispezionare il percorso su ogni cilindro.
Non dare per scontato che tutti i cilindri abbiano la stessa distanza. Su molti motori, uno o due cavi delle candele possono passare in modo significativo più vicini a un tubo del collettore rispetto agli altri.
Registrare:
Queste informazioni aiutano a determinare se l'applicazione richiede una protezione per cappuccio, un manicotto per cavi più lungo o entrambi.
I cappucci delle candele sono disponibili in diverse configurazioni. A seconda del sistema di accensione e della disposizione del motore, il cappuccio può essere dritto, angolato o sagomato per una particolare geometria della testata.
Uno schermo termico flessibile per cappuccio della candela è utile perché può adattarsi a variazioni maggiori rispetto a un componente rigido, ma la vestibilità deve comunque essere controllata.
Lo schermo deve coprire la zona calda richiesta senza:
Le specifiche di temperatura sono utili, ma non dovrebbero essere l'unico criterio di selezione.
Un manicotto può avere una notevole capacità di temperatura del materiale e comunque offrire scarse prestazioni se:
Per questo motivo, confrontare la costruzione completa anziché selezionare un prodotto basandosi su un singolo valore di temperatura.
La fibra di vetro è ampiamente utilizzata come materiale di base per le guaine automobilistiche ad alta temperatura, poiché può essere intrecciata o tessuta in strutture flessibili che si adattano a fili, cavi e cappucci per candele.
Diversi trattamenti superficiali cambiano poi il comportamento del manicotto finito.
Per esempio:
Questi prodotti dovrebbero quindi essere confrontati come costruzioni finite, non semplicemente raggruppati insieme solo perché contengono tutti fibra di vetro.
Un'altra opzione è una costruzione in fibra di roccia vulcanica come il BSTFLEX schermo termico per cuffia della candela in fibra vulcanica.
Questo tipo di protezione per cuffie è destinato ad applicazioni in vani motore ad alta temperatura in cui la cuffia della candela si trova vicina ai collettori o ai collettori di scarico.
La sua struttura flessibile la rende idonea per una protezione localizzata senza richiedere la fabbricazione di un componente metallico attorno a ciascuna candela.
Nel confrontare questo design con una protezione per cuffie in fibra di vetro convenzionale, gli acquirenti dovrebbero considerare l'esposizione termica prevista, la flessibilità richiesta, l'aspetto, le dimensioni della confezione e i requisiti di produzione.
I collettori aftermarket possono modificare lo spazio libero disponibile attorno ai cavi delle candele. Un percorso di instradamento che funzionava con il collettore di scarico originale potrebbe non garantire più una distanza sufficiente.
Le conversioni del motore spesso collocano lo scarico, i componenti dello sterzo e il cablaggio dell'accensione in uno spazio di installazione molto più ristretto rispetto alla disposizione del veicolo originale.
Un cavo della candela che poggia contro o passa inutilmente vicino a un collettore può subire un'esposizione al calore molto maggiore rispetto a uno instradato con una distanza adeguata.
Separatori, fermagli e fermacavi aiutano a mantenere il percorso previsto. La mancanza di ferramenta potrebbe consentire al cavo di spostarsi verso una superficie calda.
I motori sovralimentati, i veicoli ad alte prestazioni, le applicazioni da competizione e i veicoli che lavorano sotto carico costante possono produrre un ambiente termico più impegnativo.
Uno schermo termico può aiutare a ridurre il rischio di danni ai cavi di accensione causati da un eccessivo calore esterno. Se il calore ha degradato l'isolamento attorno al cavo o alla cuffia, migliorare la protezione termica può risolvere quella specifica causa.
Tuttavia, un mancato accensione può avere molte altre cause, tra cui:
Un protettore per cuffie di candele dovrebbe quindi essere considerato un componente di gestione termica, non una riparazione universale per ogni problema di accensione.
Ciò dipende dalla specifica costruzione del materiale e dai suoi limiti di esercizio documentati.
Quando possibile, un buon instradamento dei componenti e una distanza ragionevole rimangono utili. Aumentare la distanza dalla fonte di calore riduce il carico termico ancor prima di considerare l'isolamento.
Se l'installazione non può evitare la stretta vicinanza, la costruzione del manicotto deve essere selezionata per la condizione di esposizione effettiva.
Per i programmi OEM, la RFQ dovrebbe indicare chiaramente se l'esposizione prevista è:
| Condizione di Installazione | Punto di Partenza Suggerito |
|---|---|
| Calore concentrato attorno alla cuffia della candela | Schermo termico per cappuccio della candela |
| Diversi pollici di cavo di accensione esposto | Guaina termica per cavo candela |
| Forte calore radiante con un certo gioco | Guaina per cavicandela alluminata |
| Spazio libero tra collettore e cappuccio molto ridotto | Protezione flessibile per cappuccio ad alta temperatura |
| Sia il cappuccio che il cavo esteso esposti | Protezione combinata per cappuccio e cavo |
| OEM o geometria di accensione insolita | Dimensioni personalizzate basate su disegno o campione |
Per un ordine OEM, di un distributore o a marchio privato, il solo nome del prodotto non è sufficiente.
Una richiesta di offerta (RFQ) utile dovrebbe identificare:
Foto e disegni sono particolarmente utili per le applicazioni in cui la forma della cuffia o la geometria dello scarico sono insolite.
I clienti del settore aftermarket spesso acquistano protezioni per candele in set in base al numero di cilindri del motore. I programmi OEM e di distribuzione potrebbero richiedere un approccio diverso.
I possibili formati di fornitura includono:
Per i programmi di produzione, l'imballaggio deve essere specificato in fase di preventivo in modo che il costo unitario finale includa il formato di fornitura effettivo.
Proteggere lo stivale della candela è utile, ma a volte il problema alla radice è una concentrazione molto maggiore di calore di scarico.
Se i collettori stanno riscaldando cavi di accensione, tubi, fasci di cavi e componenti vicini allo stesso tempo, potrebbe essere necessario valutare la fonte di calore oltre a ciascun componente protetto.
BSTFLEX raggruppa queste soluzioni localizzate nella sua gamma Altri prodotti di protezione termica per autoveicoli, mentre altre famiglie di prodotti affrontano l'isolamento dello scarico, i manicotti riflettenti e ulteriori barriere termiche per il vano motore.
La soluzione corretta può quindi utilizzare la protezione dei componenti, la schermatura della fonte o una combinazione di entrambe.
È un manicotto o protettore corto ad alta temperatura installato sopra la pipetta della candela per ridurre l'esposizione al calore proveniente dai collettori di scarico vicini, dai collettori di scarico sportivi o da altre fonti di calore nel vano motore.
Una guaina termica per cavi candela è un manicotto di protezione termica più lungo progettato per coprire parte del cavo di accensione quando l'esposizione al calore continua oltre la pipetta della candela.
Non necessariamente. Una protezione per pipetta si concentra sull'area di connessione della candela, mentre una guaina per cavi copre generalmente una lunghezza maggiore. Alcune installazioni potrebbero richiedere entrambe.
Inizia identificando se la zona calda è limitata alla pipetta o si estende lungo il cavo di accensione. Considera poi lo spazio libero, il calore radiante, il possibile contatto, la flessibilità richiesta e i limiti di temperatura documentati dal produttore della guaina.
Sì. Una guaina in fibra di vetro alluminata può essere utile laddove il calore radiante dello scarico è la principale preoccupazione, specialmente quando la superficie riflettente può essere rivolta verso la fonte di calore.
I protettori flessibili per cuffie possono adattarsi a molte configurazioni di cuffie sia dritte che angolate, ma è comunque opportuno verificare le dimensioni effettive prima di effettuare l'ordine, in particolare per i programmi OEM.
Dimensioni, materiali, colori, quantità impostate e imballaggi personalizzati possono essere valutati in base all'applicazione. Per i programmi non standard, si prega di fornire disegni, fotografie o campioni fisici insieme alla quantità di produzione prevista.
La migliore protezione termica per le candele non è automaticamente il prodotto con la parete più spessa o la temperatura nominale pubblicizzata più alta.
La soluzione corretta dipende da dove proviene il calore e da quanto del sistema di accensione è esposto.
Per il calore concentrato attorno al collegamento della candela, considerare una protezione termica per pipetta candela o una protezione termica in fibra vulcanica per pipetta candela.
Quando una sezione più lunga del cavo di accensione attraversa la zona calda, una guaina termica per cavi candela offre una copertura estesa.
Laddove il calore radiante è il problema principale, una guaina alluminizzata per cavi candela offre un'altra opzione di costruzione.
Per requisiti OEM, di distributore o a marchio privato, inviare le dimensioni della pipetta, il diametro del cavo di accensione, lo spazio libero dallo scarico, le fotografie, la quantità richiesta e i requisiti di imballaggio in modo che la struttura di protezione termica possa essere abbinata all'installazione effettiva.
