Schermi termici fustellati personalizzati: disegni, tolleranze e fornitura OEM

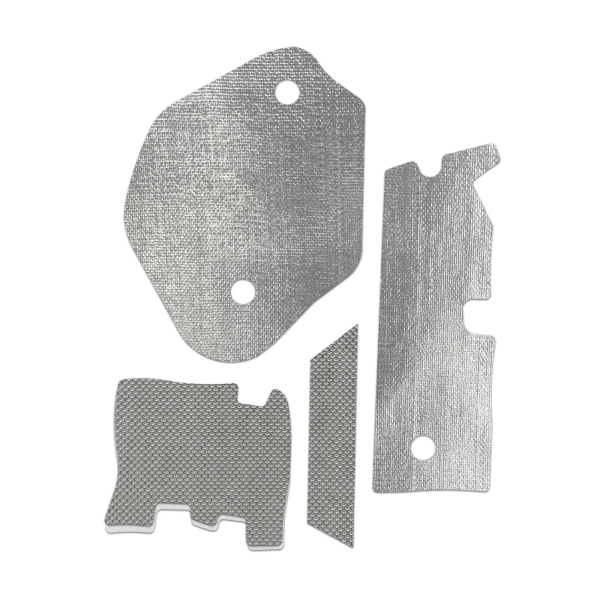

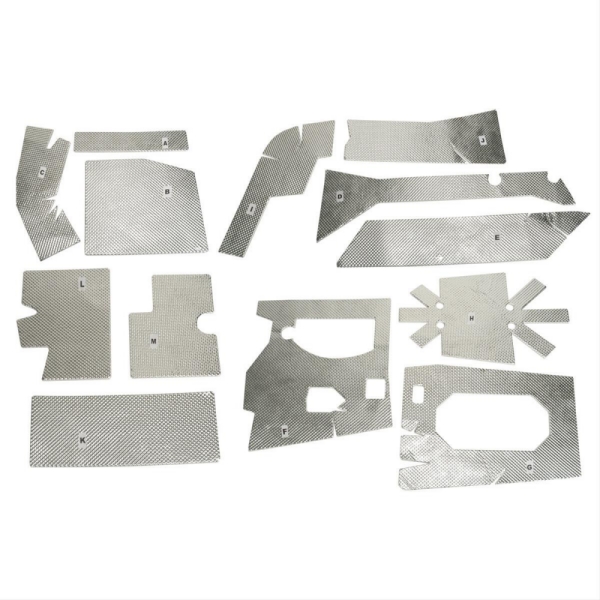

Gli schermi termici sagomati personalizzati sono fogli riflettenti o composti isolanti tagliati secondo un contorno definito, completi di fori, asole e aperture necessari per un determinato assemblaggio. Invece di ricevere un foglio rettangolare da rifilare sulla linea di produzione, l'acquirente specifica un pezzo finito che può essere controllato rispetto a un disegno.

Il contorno è solo una parte di tale specifica. La costruzione del materiale, lo spessore, l'orientamento della faccia riflettente, il fissaggio e l'accettazione dimensionale devono essere tutti concordati. Un foro posizionato con precisione non può compensare un adesivo non idoneo, così come il materiale corretto non può compensare un intaglio nella posizione sbagliata.

BSTFLEX fornisce tappetini termoriflettenti fustellati per la protezione termica in ambito automobilistico e industriale. Questa guida spiega come trasformare un requisito di installazione in un disegno e in una specifica d'acquisto per parti di schermi termici personalizzati.

Quando ordinare una parte finita anziché un foglio

Le parti fustellate meritano di essere prese in considerazione quando lo stesso schema di copertura viene utilizzato ripetutamente, quando i fori di montaggio devono allinearsi con un gruppo o quando la rifinitura attorno ai componenti vicini avviene durante ogni installazione. Le richieste tipiche includono barriere per coperture di motori, pannelli per paratie, toppe per schermi termici localizzati e rivestimenti per coperture di apparecchiature industriali.

Per uno studio preliminare del layout, un foglio rettangolare può essere ancora utile. Una volta che la geometria è stabile, confrontate il costo di un componente convertito con il processo completo interno: movimentazione del materiale, marcatura, taglio, rimozione degli scarti e ispezione del risultato. La fustellatura dovrebbe risolvere un problema di assemblaggio definito, non semplicemente aggiungere un processo a un foglio singolo.

Questo articolo riguarda componenti flessibili in fogli e stuoie. Un pezzo grezzo fustellato piatto è diverso da una schermatura metallica formata o da una copertura tridimensionale assemblata. Identificare quale condizione finita sia richiesta prima di richiedere un preventivo.

Seleziona la costruzione prima di finalizzare il modello di taglio

La scelta del materiale stabilisce ciò che deve essere tagliato, gestito e fissato. Specificare il rivestimento riflettente, il substrato isolante, l'eventuale legame intermedio e l'adesivo di montaggio dove utilizzato. Includere lo spessore installato disponibile, anziché selezionare ciascun strato in modo indipendente e verificare l'accoppiamento in un secondo momento.

Queste sono strutture di partenza da valutare. La fattibilità del taglio, i dettagli del supporto e le specifiche finali sono confermati per il materiale scelto. La maggiore gamma di materiali per barriere termiche offre ulteriori opzioni in fogli e stuoie.

Cosa dovrebbe includere un disegno di schermo termico?

Fornire un disegno quotato con unità di misura, un codice articolo e una revisione. Indicare se la vista mostra il lato riflettente o il lato adesivo. Un contorno esterno simmetrico può comunque contenere un foro sfalsato o un dettaglio del supporto asimmetrico, quindi l'orientamento deve essere esplicito.

Individuare le caratteristiche importanti da bordi di riferimento definiti, assi di simmetria o punti di montaggio. Questi riferimenti forniscono al fornitore e all'ispettore in entrata una base comune per il controllo del pezzo. Se al disegno è allegato un profilo di taglio digitale, specificare quale documento controlla le quote e risolvere le discrepanze prima del campionamento.

Una fotografia o un campione fisico possono aiutare a definire la disposizione, ma non devono sostituire silenziosamente le dimensioni mancanti. Per un pezzo di ricambio, identificare le caratteristiche usurate, allungate o danneggiate che non devono essere copiate. Concordare un disegno controllato prima dell'avvio della produzione.

Imposta tolleranze per funzione

Un foro di montaggio, un'apertura di accesso e un bordo di copertura libero non necessitano necessariamente della stessa tolleranza dimensionale. Contrassegnare le caratteristiche che determinano l'accoppiamento di assemblaggio e spiegare cosa localizzano. Evitare di applicare una tolleranza generale inutilmente stretta a ogni bordo lasciando non definita l'importante posizione di un foro.

Non esiste un'unica tolleranza adatta a ogni materiale di scudo termico fustellato. Esamina i limiti richiesti in base al laminato, allo spessore, alle dimensioni del pezzo, alla geometria delle caratteristiche e al metodo di taglio proposto. BSTFLEX conferma le tolleranze ottenibili per il singolo disegno; il termine fustellato di precisione non sostituisce un requisito dimensionale concordato.

Per i componenti flessibili, definire anche la condizione di ispezione. Indicare se il materiale viene controllato disteso in piano senza tensione, con il suo liner applicato o supportato in un'attrezzatura concordata. Specificare il metodo di misurazione dello spessore laddove la compressione influisce sul risultato. L'allungamento di un componente fino a quando i suoi fori coincidono con una dima non deve essere utilizzato per dimostrare la conformità, a meno che la procedura di ispezione approvata non richieda espressamente tale condizione di installazione.

Esempio: Due fori di posizionamento e un'apertura di gioco

Considera una barriera a pannello posizionata da due fori di montaggio, con un'apertura più grande attorno a un connettore. Questa è una revisione di disegno illustrativo, non una specifica dimensionale BSTFLEX.

I fori di posizionamento devono avere posizioni concordate rispetto ai riferimenti di assemblaggio. L'apertura del connettore necessita di uno spazio sufficiente per l'installazione e la manutenzione, mentre il bordo esterno deve coprire la zona calda specificata. La separazione di queste funzioni offre un piano di accettazione più chiaro rispetto all'assegnazione della stessa tolleranza a tutte e tre le caratteristiche.

Specificare la copertura dell'adesivo e la gestione del liner

Per uno schermo termico fustellato con supporto adesivo, identificare il substrato di montaggio effettivo e il rivestimento, la temperatura prevista all'interfaccia dell'adesivo e l'esposizione ambientale. Confermare se l'adesivo è destinato a coprire l'intero supporto o solo aree specifiche. La copertura adesiva selettiva è un requisito di produzione da verificare, non una caratteristica scontata di ogni materiale.

Descrivere come l'operatore manipolerà e posizionerà il componente. Un foglio di rilascio protegge l'adesivo prima dell'installazione; la sua rimozione non deve richiedere di deformare la barriera flessibile tirandola. Eventuali richieste speciali come un foglio diviso, un bordo del foglio esteso o una linguetta di estrazione devono essere presentate in fase di preventivo per poterne confermare la fattibilità per la struttura scelta.

Tenere l'approvazione dell'adesivo e del materiale separata dall'approvazione del profilo. Un pezzo tagliato con precisione potrebbe comunque non aderire a un rivestimento non idoneo. Seguire le istruzioni di preparazione e applicazione del supporto selezionato e convalidare l'adesione sulla superficie prevista.

Esaminare le sezioni strette e i bordi tagliati

Segnalare ponti stretti tra le aperture, lunghe linguette non supportate e piccoli fori vicini al perimetro. Verificare se questi elementi possono essere tagliati, imballati e installati senza subire danni. Ove il design lo consenta, valutare un profilo revisionato o un supporto aggiuntivo prima di approvare le attrezzature.

Definire ciò che è accettabile sul bordo tagliato: fibre libere, rivestimento danneggiato, trasferimento di adesivo o separazione degli strati devono avere un criterio di ispezione concordato. I requisiti per bordi sigillati, rinforzi o finiture aggiuntive richiedono una conferma separata. La frase tagliato a disegno non deve lasciare che il fornitore indovini quali condizioni del bordo siano importanti in esercizio.

Approva il campione nel suo assemblaggio effettivo

Inizia con il controllo del disegno: contorno, posizioni dei fori critici, spessore, orientamento degli strati e qualità del taglio. Successivamente, adatta il campione al pannello previsto utilizzando il metodo di fissaggio proposto. Conferma che connettori, scarichi, aperture di ispezione e coperchi rimovibili rimangano accessibili.

Esegui la valutazione termica e di durata richiesta dal progetto. Registra le condizioni operative pertinenti e la temperatura del lato protetto, quindi ispeziona il fissaggio e il laminato dopo l'esposizione. L'approvazione dimensionale stabilisce l'adattamento; non stabilisce la resistenza al calore, la durata dell'adesivo o le prestazioni acustiche.

Se un campione iniziale viene realizzato utilizzando un processo diverso rispetto al metodo di produzione previsto, identificare tale differenza. Un campione di conformità (fit sample) è utile per verificare la geometria, mentre l'approvazione per le forniture successive dovrebbe rappresentare la struttura e il processo di produzione concordati.

Cosa determina il preventivo?

Il prezzo del pezzo finito dipende da molto più della sua lunghezza e larghezza esterne. Le specifiche del materiale, lo schema di taglio, le caratteristiche di dettaglio stretta, la rimozione degli sfridi interni, l'ispezione richiesta e l'imballaggio possono influire tutti sul lavoro necessario. Confronta i preventivi rispetto alla stessa revisione del disegno, al materiale e al formato di consegna.

Separa la quantità di prototipi, la dimensione del lotto di produzione e la domanda annuale prevista. Identifica eventuali costi di attrezzaggio o campionamento separatamente dal prezzo unitario degli ordini ripetuti. La quantità minima d'ordine e le tempistiche di consegna vengono confermate per il progetto specifico anziché ipotizzate da un listino generico di prodotti in fogli.

Un prezzo del materiale più basso non significa necessariamente un costo di installazione inferiore. Valuta la quantità di materiale utilizzabile, il lavoro di trasformazione e la movimentazione di montaggio necessari per consegnare un pezzo conforme.

Rilascia insieme materiale, disegno e imballaggio

Per la fornitura OEM, registrare nell'ordine la costruzione approvata, la revisione del disegno, i requisiti di ispezione e le istruzioni di imballaggio. Definire le informazioni sull'etichetta e la quantità per confezione in modo da poter distinguere varianti dall'aspetto simile prima dell'installazione.

I servizi di taglio personalizzato, fustellatura e imballaggio di BSTFLEX includono componenti sagomati, fori, confezionamento conteggiato ed etichettatura. Concordare il formato finale per il componente selezionato, inclusa la protezione contro piegature, contaminazione o danni durante il trasporto.

Quando un materiale, un supporto, una sagoma o una condizione di installazione cambiano, riesaminare i requisiti di approvazione interessati. Riutilizzare un vecchio codice articolo senza registrare la modifica rende più difficile stabilire quale costruzione sia stata testata e quale versione venga fornita.

Domande sugli schermi termici sagomati personalizzati

È possibile iniziare un progetto senza un file CAD?

Uno schizzo quotato, un dima o un campione esistente possono avviare la revisione. Identificare i requisiti di installazione e le eventuali dimensioni non ancora note. Confermare il disegno finale e il formato di file accettabile prima della produzione.

È possibile tagliare la stessa sagoma da materiali barriera termica diversi?

La sagoma può essere presentata per più di un materiale candidato, ma ciascuna struttura richiede una verifica di fattibilità e adattabilità. Spessore, flessibilità, supporto e comportamento dei bordi potrebbero richiedere modifiche al modello o all'installazione.

Il fustellato aumenta la classe di temperatura?

No. La fustellatura definisce la forma. L'idoneità termica dipende dalla struttura del materiale e dalle condizioni di installazione, compreso l'adesivo ove utilizzato. Una sagoma personalizzata non trasforma un foglio di protezione per pannelli in un isolamento diretto per scarichi.

Invia un disegno per un preventivo di schermo termico personalizzato

Includere l'applicazione, la posizione della fonte di calore, il bersaglio dal lato protetto, lo spazio libero disponibile, la preferenza del materiale e il metodo di fissaggio. Aggiungere la revisione del disegno, le tolleranze critiche, la quantità di campioni e le previsioni di produzione.

Per le forme finite, iniziare con il Tappetino termoriflettente fustellato BSTFLEX. Per una pianificazione della fornitura più ampia, consultate la nostra produzione di materiali barriera termica e fornitura OEM.

Inviate il vostro disegno e i requisiti operativi a BSTFLEX per la revisione del materiale, la pianificazione dei campioni e un preventivo per schermi termici fustellati personalizzati.
