La classe di temperatura dell'isolamento per lo scarico di un riscaldatore a diesel non corrisponde alla temperatura che ci si può aspettare sull'esterno del manicotto installato. Un materiale può tollerare la sua specifica esposizione al calore mentre l'assieme finito rimane troppo caldo per il contatto con persone, cablaggi, finiture o altri componenti sensibili alla temperatura.
Per i produttori di kit di riscaldamento, gli allestitori di veicoli e gli installatori nautici, questa distinzione modifica la domanda d'acquisto. Invece di chiedere solo quale temperatura l'isolamento possa sopportare, chiedete quali temperature l'assieme installato debba mantenere, dove tali temperature verranno misurate e in quali condizioni operative.
Questa guida si concentra sull'interpretazione delle classi e sulla specifica dei controlli termici per la fasciatura dello scarico del riscaldatore a diesel e i manicotti isolanti. Per la selezione più ampia di protezioni scorrevoli, cucite e rivestite, consultate la guida all'isolamento dello scarico del riscaldatore a diesel.
Identificare quale temperatura descrive la specifica
Un sistema di scarico presenta diversi punti di temperatura. Un numero registrato all'interno del flusso dei gas di scarico non può essere utilizzato come se fosse la temperatura della parete del tubo, della superficie dell'isolamento o del pannello adiacente. Ciascuna posizione risponde a una diversa esigenza ingegneristica.
| Temperatura | Cosa descrive | Cosa contribuisce a stabilire |
|---|---|---|
| Temperatura dei gas di scarico | Il gas che fluisce all'interno del tubo di scarico in metallo. | Le condizioni termiche generate dal riscaldatore; non costituisce una misurazione diretta dell'esterno del manicotto. |
| Temperatura della parete del tubo | La superficie metallica sotto l'isolamento in una posizione definita. | L'esposizione locale subita dall'isolamento all'interfaccia con il tubo. |
| Temperatura della superficie esterna della fasciatura | L'esterno esposto del manicotto o della copertura installati. | La condizione superficiale rilevante per il rischio di contatto e il trasferimento di calore circostante. |
| Temperatura del componente vicino | Una posizione selezionata su cablaggi, finiture, un pannello o un altro componente protetto. | Se tale componente rimanga entro le proprie condizioni di servizio consentite. |
| Temperatura ambiente locale | L'aria circostante in una posizione documentata, lontana dal contatto diretto con parti calde. | L'ambiente in cui sono state ottenute le altre letture. |
Specificare la posizione di misurazione oltre alla temperatura. Una lettura effettuata accanto a un collegamento metallico esposto non deve essere confrontata con una lettura effettuata al centro di una sezione dritta completamente coperta.
Separare le classi continue dall'esposizione a breve termine
Una classe di temperatura continua riguarda l'esposizione prolungata secondo la specifica del materiale dichiarata. Una classe di picco o intermittente riguarda un periodo di esposizione limitato. Nessuna delle due deve essere interpretata senza la durata, le condizioni di prova e i criteri di accettazione sottostanti.
Chiedete quali proprietà debbano rimanere accettabili dopo il riscaldamento. Integrità visiva, flessibilità, stabilità dimensionale e capacità di mantenere la copertura sono requisiti differenti. Un campione che non è visivamente bruciato non ha necessariamente dimostrato prestazioni di servizio a lungo termine idonee.

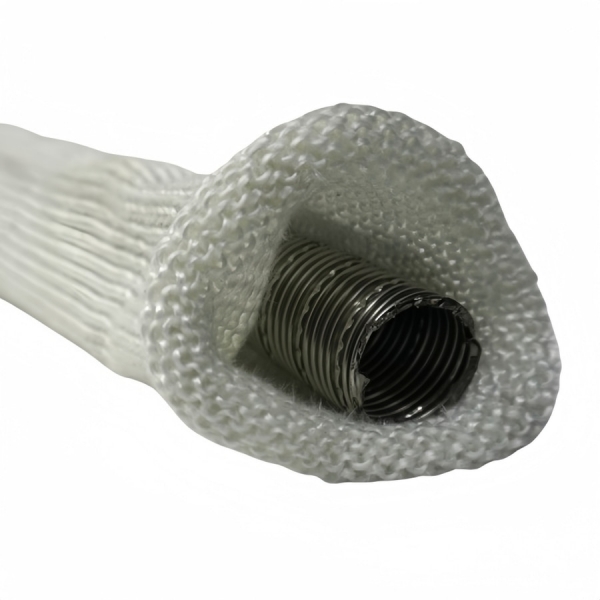

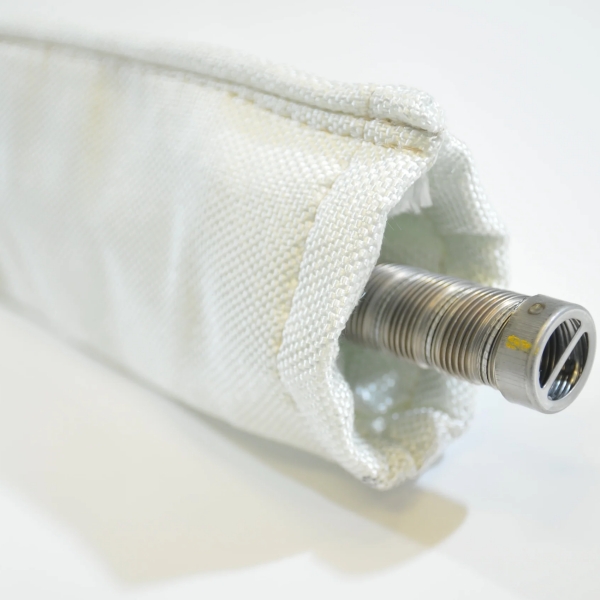

Il BSTFLEX Diesel Heater Exhaust Insulation Lagging utilizza una struttura in fibra di vetro E-glass a maglia. Per una specifica di produzione, confermate il grado del manicotto selezionato e i suoi limiti di esposizione documentati anziché applicare un valore di temperatura generico della fibra di vetro a ogni prodotto finito.

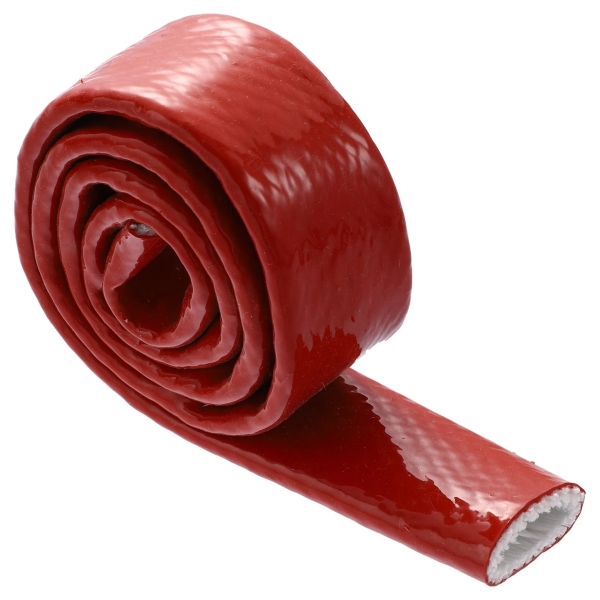

Laddove un assieme includa un rivestimento, una giacca esterna, cuciture o componenti di ritenzione, valutate tali materiali alle loro rispettive temperature locali. Una classe per la fibra di base non qualifica automaticamente l'assieme completo.
Perché lo stesso manicotto può produrre temperature superficiali differenti
Una designazione di materiale non descrive l'intero percorso di trasferimento del calore. Due installazioni che utilizzano lo stesso manicotto di scarico in fibra di vetro possono differire per immissione di calore, copertura, flusso d'aria circostante e temperatura dell'involucro.
Spessore installato e copertura
Registrare le condizioni della guaina dopo il montaggio. Stiramenti, compressioni localizzate, spazi vuoti o arricciamenti possono alterare il percorso termico. Il solo spessore nominale della parete non descrive ogni posizione attorno a una curva o a un supporto.
Temperatura della tubazione e ciclo operativo
Confrontare condizioni operative del riscaldatore equivalenti. Una lettura raccolta durante il riscaldamento non deve essere presentata come se descrivessi il funzionamento a regime o la temperatura più alta raggiunta durante l'intero ciclo.
Movimento dell'aria e condizioni dell'involucro
Un banco di prova aperto e un vano apparecchiature chiuso presentano condizioni di smaltimento del calore differenti. Documentare la ventilazione e la posizione del pannello di accesso senza ostruire il flusso d'aria richiesto del riscaldatore.
Collegamenti metallici locali
Raccordi, staffe e transizioni non coperti possono creare condizioni termiche diverse rispetto alla sezione di tubo isolata. Valutare il percorso assemblato anziché selezionare solo il punto di misurazione più freddo.
Specificare le prestazioni dell'assieme installato, non solo la resistenza alla temperatura del tessuto. Un utile registro di accettazione collega l'identità del materiale, la geometria di installazione, le condizioni operative e le temperature misurate.
Costruire il controllo termico attorno all'effettiva installazione del riscaldatore
Quella che segue è una proposta di quadro per un confronto OEM o un piano di qualificazione, non uno standard di prova universale. Il produttore del riscaldatore e il tecnico di sistema responsabile devono approvare le condizioni operative, la disposizione dei sensori e i limiti di accettazione prima dei test.
| Variabile di prova | Registrare o controllare | Motivo |
|---|---|---|
| Configurazione del riscaldatore | Modello del riscaldatore, impostazioni pertinenti e sequenza operativa. | Apporti di calore differenti possono oscurare l'effetto dell'isolamento. |
| Gruppo di scarico | Materiale della tubazione, geometria, collegamenti, supporti e sezioni coperte. | Il confronto dovrebbe utilizzare un'installazione equivalente. |
| Campione di isolamento | Riferimento del materiale, identificazione del lotto, copertura installata e metodo di ritenzione. | Il risultato deve essere tracciabile rispetto alla costruzione testata. |
| Ambiente circostante | Temperatura ambiente locale, ventilazione e condizioni dell'involucro. | I cambiamenti nell'ambiente circostante influenzano il trasferimento di calore. |
| Disposizione di misurazione | Tipo di sensore, gamma, metodo di fissaggio e posizioni di misurazione contrassegnate. | I risultati devono descrivere posizioni e metodi comparabili. |
| Durata del test | Periodo di riscaldamento, intervallo di osservazione, criterio di stabilità concordato e osservazione dello spegnimento ove pertinente. | Un'istantanea rapida potrebbe tralasciare una temperatura massima successiva. |
| Criteri di superamento | Limiti di superficie e componenti specifici del progetto, inclusa l'incertezza di misura. | Una lettura della temperatura non costituisce una decisione di idoneità/non idoneità finché non vengono definiti i criteri. |
Utilizzare personale qualificato e una configurazione di prova controllata. Non mettere in funzione un'installazione priva della protezione richiesta semplicemente per ottenere un confronto con tubo nudo. Laddove il piano approvato consenta test comparativi, modificare una variabile definita alla volta e mantenere coerenti le altre condizioni.
Prestare attenzione durante la misurazione di superfici metalliche riflettenti
I termometri a infrarossi e le telecamere termiche deducono la temperatura dalla radiazione emessa. Superfici lucide in acciaio inossidabile e alluminio possono produrre letture fuorvianti quando l'emissività e la radiazione riflessa non vengono gestite correttamente. Non si dovrebbe utilizzare automaticamente la stessa impostazione dello strumento per metallo nudo, tessuto in fibra di vetro e una giacca esterna rivestita.
Per i test di accettazione, utilizzare un metodo di misurazione adatto alla superficie effettiva. Ciò può comportare sensori di contatto installati correttamente o un metodo a infrarossi convalidato per quella superficie e gamma di temperatura. Registrare le impostazioni dello strumento, la dimensione del bersaglio e la distanza di misurazione ove pertinente.
Non applicare un normale nastro isolante o un marcatore adesivo non idoneo su un tubo di scarico caldo al solo scopo di creare un punto di misurazione. Qualsiasi trattamento superficiale o materiale applicato deve essere omologato per le condizioni di esposizione locali e non deve compromettere l'installazione.
Non convertire una valutazione del materiale in un'affermazione di sicurezza al tatto
Le apparecchiature isolate possono comunque causare ustioni da contatto. Il rischio di contatto dipende da più di un valore di temperatura: contano anche il materiale della superficie, la durata del contatto e l'interazione prevista con l'utente. Una guaina che rimane intatta durante un'esposizione ad alte temperature non dimostra che il suo esterno sia sicuro da toccare.
Dove le persone potrebbero toccare l'area dello scarico durante l'uso o la manutenzione, definire lo scenario di contatto e qualsiasi requisito di protezione durante la progettazione. Non verificare una superficie calda toccandola. L'accesso per la manutenzione deve seguire le istruzioni di spegnimento e raffreddamento del riscaldatore.
Il limite di temperatura di un componente vicino è un altro requisito separato. La guaina di un cavo, un connettore in plastica e un pannello interno possono avere condizioni consentite diverse; utilizzare le specifiche applicabili dei componenti anziché un unico limite generale per l'intero vano.
Scrivi un requisito di accettazione che possa essere verificato
Un'richiesta come “guaina di scarico ad alta temperatura” identifica una famiglia di prodotti ma non definisce un risultato termico. Un requisito più utile descrive sia l'idoneità del materiale sia le condizioni operative previste.
Esempio di formulazione delle specifiche:L'assieme di isolamento dello scarico deve essere valutato sul riscaldatore approvato e sulla configurazione di scarico. Registrare le temperature dell'interfaccia del tubo, della superficie esterna dell'isolamento, dell'ambiente locale e del componente adiacente designato durante tutta la sequenza operativa concordata. Le temperature massime misurate devono rispettare i limiti specifici del progetto dopo aver tenuto conto dell'incertezza di misura. A seguito dei cicli termici concordati, ispezionare la copertura, la ritenzione e le condizioni fisiche. Registrare il riferimento del materiale testato, le dimensioni di installazione e qualsiasi deviazione dalla configurazione approvata.
Il progetto deve fornire i limiti effettivi, il conteggio dei cicli e la sequenza operativa. Questa formulazione non implica che un particolare prodotto BSTFLEX abbia già superato il test di un cliente o disponga di una specifica approvazione per l'installazione.
Riporta la riduzione della temperatura senza esagerare il risultato
Una dichiarazione come "riduce la temperatura del 70%" non è significativa senza un riferimento definito, una posizione di misurazione e una condizione di test. Una percentuale calcolata direttamente dalle letture in Celsius è particolarmente inadatta come misura generale dell'efficacia dell'isolamento perché lo zero Celsius non è un riferimento termico assoluto.
Preferisci un rapporto che mostri le temperature misurate, la differenza tra letture comparabili, le condizioni ambientali locali e l'incertezza della prova. Specifica se il confronto riguarda l'esterno del manicotto, un pannello vicino o un altro punto definito. Non presentare una riduzione in un punto come garanzia per tutti i componenti vicini o per tutte le modalità di funzionamento del riscaldatore.
Le prestazioni termiche non sostituiscono le distanze di sicurezza o la tenuta dello scarico
Seguire le prescrizioni del costruttore del riscaldatore per quanto riguarda l'instradamento dello scarico, la separazione, i passaggi attraverso le pareti, i supporti e lo scarico. Una guaina isolante non consente automaticamente una distanza di sicurezza inferiore, il contatto con linee del carburante o cablaggi, né il passaggio attraverso uno spazio altrimenti non idoneo.
Il tubo di scarico metallico e i giunti approvati contengono i gas di combustione. Il rivestimento tessile non è una riparazione a tenuta di gas e non deve essere utilizzato per coprire un raccordo che perde invece di correggerlo. L'integrità dei giunti e la protezione termica richiedono controlli separati.
Per le installazioni su barche, valutare la disposizione dello scarico marino specificato anziché considerare un manicotto come approvazione per l'uso sottocoperta. Mantenere funzionali le disposizioni richieste per il drenaggio, l'accesso per l'ispezione e la ventilazione.
Controllare di nuovo il manicotto dopo il ciclo termico
Come parte proposta di un piano di qualificazione, confrontare l'installazione prima e dopo i cicli di riscaldamento concordati. Verificare l'eventuale allontanamento dalla sezione protetta, tubi esposti, assottigliamento in corrispondenza dei supporti, bordi danneggiati o modifiche che impediscano al manicotto di rimanere nella posizione prevista.
Registrare l'umidità record, la contaminazione da olio o altra esposizione operativa separatamente dai test termici a secco. Un risultato di resistenza al calore non stabilisce la resistenza agli agenti atmosferici, la resistenza agli agenti contaminanti o la durata utile. Laddove tali condizioni siano rilevanti, includere prove materiali adeguate e una valutazione supplementare nei requisiti del progetto.
Acquista il tubo e la guaina termoisolante come componenti distinti

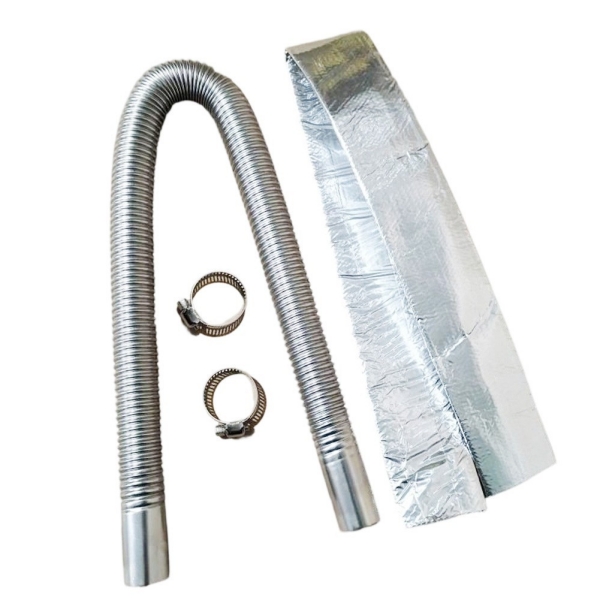

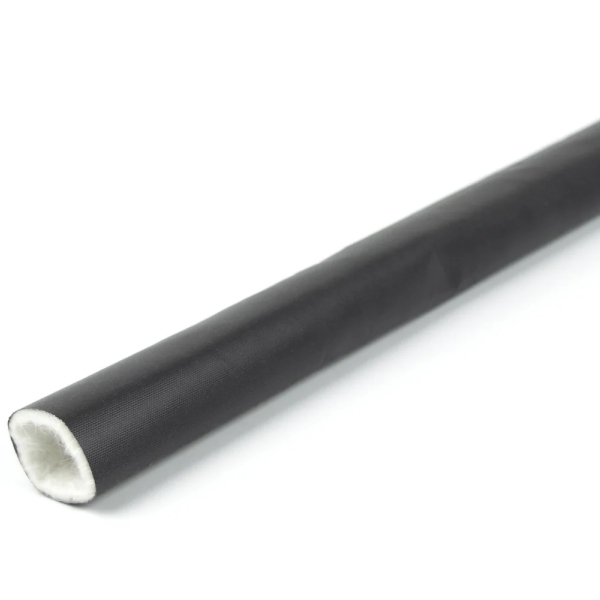

BSTFLEX elenca Tubo flessibile di scarico per riscaldatore diesel in acciaio inossidabile per l'instradamento dello scarico e il prodotto separato di isolamento in fibra di vetro intrecciata per la protezione termica esterna. Specifica entrambi i componenti in modo che la geometria del tubo, la vestibilità della guaina e lo spazio di installazione disponibile possano essere esaminati insieme.
La gamma più ampia di tubi di protezione termica e canalizzazioni per aria calda contiene anche prodotti per altre parti del sistema di riscaldamento. Tieni separate le descrizioni degli ordini: l'isolamento dei condotti dell'aria calda della cabina e l'isolamento dello scarico della combustione non sono intercambiabili solo perché entrambi sono chiamati isolamento per riscaldatore.
Invia le condizioni operative con la tua richiesta di isolamento dello scarico
Per una revisione dell'isolamento dello scarico del riscaldatore, fornisci l'identificazione del riscaldatore, il diametro esterno del tubo di scarico, la lunghezza coperta, le foto dell'installazione e lo spazio libero disponibile. Aggiungi la temperatura nota del tubo o il requisito di esposizione, l'intervallo ambientale locale, il ciclo operativo previsto e qualsiasi limite specificato per le superfici accessibili o i componenti vicini.
Per la fornitura OEM, identifica la quantità di campione richiesta, la quantità di produzione, il formato di imballaggio e i documenti tecnici necessari per l'approvazione. Conferma la costruzione proposta e le prove disponibili prima di rilasciare la specifica di produzione.
Invia le tue specifiche dell'isolamento per scarico a BSTFLEX
Domande frequenti: Classificazioni di temperatura per l'isolamento dello scarico del riscaldatore
Una classificazione di temperatura elevata significa che una guaina per scarico è sicura da toccare?
No. La classificazione di esposizione del materiale non indica la temperatura della superficie esterna della guaina installata. Il rischio di contatto deve essere valutato per la superficie effettiva, le condizioni operative e la durata probabile del contatto.
Di quanto ridurrà la temperatura superficiale un rivestimento per lo scarico del riscaldatore diesel?
Non esiste una riduzione unica applicabile a ogni installazione. Dipende dalla temperatura del tubo, dall'isolamento installato, dalla copertura, dall'ambiente circostante e dal punto di misurazione. Richiedi i risultati per un gruppo rappresentativo e per le condizioni di prova dichiarate.
Posso confrontare il metallo nudo e il tubo isolato con le stesse impostazioni del termometro a infrarossi?
Non senza aver prima verificato il metodo di misurazione. Il metallo riflettente, la fibra di vetro e le superfici rivestite possono avere caratteristiche di emissività differenti. Utilizza impostazioni o misurazioni a contatto convalidate per la superficie in esame.
Cosa dovrebbe includere un report di prova dell'isolamento dello scarico per OEM?
Includi il riferimento del materiale, la configurazione del riscaldatore, la geometria di installazione, la sequenza operativa, le condizioni ambientali, la posizione dei sensori, le temperature misurate, i limiti di accettazione e i risultati dell'ispezione post-test. Dichiara il metodo e l'incertezza di misura.
