Uno schermo termico per filtro antiparticolato diesel deve funzionare in un ambiente che passa ripetutamente da avviamento a freddo, normale funzionamento dello scarico, rigenerazione e spegnimento. Può anche essere posizionato sotto un autocarro o una macchina dove vibrazioni, umidità, contaminazione stradale e uno spazio di installazione limitato fanno parte del servizio quotidiano.
Per questo motivo, il materiale dello schermo termico DPF non dovrebbe essere scelto basandosi unicamente su un valore di temperatura. Lo schermo finito deve proteggere i componenti vicini mantenendo la propria geometria, l'integrità del fissaggio e lo spazio libero richiesto durante l'intero ciclo operativo.
BSTFLEX fornisce materiale per schermi termici in acciaio inossidabile goffrato per barriere termiche personalizzate per scarichi e post-trattamento diesel. Il materiale può essere tagliato, piegato, stampato e sagomato in base alla geometria richiesta per lo schermo di DPF, DOC, tubo di scarico o sottoscocca.

Un filtro antiparticolato diesel cattura il particolato dai gas di scarico. Durante la rigenerazione, il fuliggine accumulato viene ossidato utilizzando le elevate temperature del sistema di scarico.
Questo crea un problema di gestione termica che differisce da un tradizionale pannello della carrozzeria a bassa temperatura. Il gruppo di post-trattamento può essere posizionato vicino a:
Lo scopo di uno scudo termico per DPF è controllare il calore che raggiunge i componenti circostanti senza interferire con il funzionamento, l'ispezione o la manutenzione del sistema di post-trattamento.
Questi termini sono spesso usati insieme, ma possono descrivere strutture diverse.
Un Schermo termico per DPF può essere una barriera metallica sagomata separata posizionata attorno o accanto al componente di post-trattamento.
Isolamento per DPF può fare riferimento a uno strato isolante incorporato in uno schermo multistrato o in un altro gruppo termico.
Un disegno di acquisto dovrebbe quindi stabilire se il requisito è per:
Questi prodotti possono contenere materiali metallici simili ma presentano requisiti di spessore, produzione e prestazioni termiche molto diversi.
L'acciaio inossidabile è una famiglia di materiali pratica per la schermatura del post-trattamento diesel poiché l'applicazione combina l'esposizione termica con esigenze strutturali e ambientali.
Uno schermo per DPF può subire:
Questi requisiti rendono la durabilità meccanica importante accanto alle prestazioni termiche.

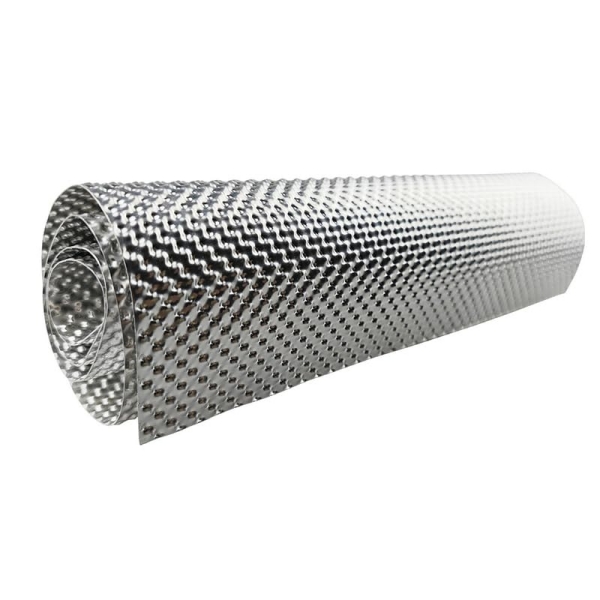

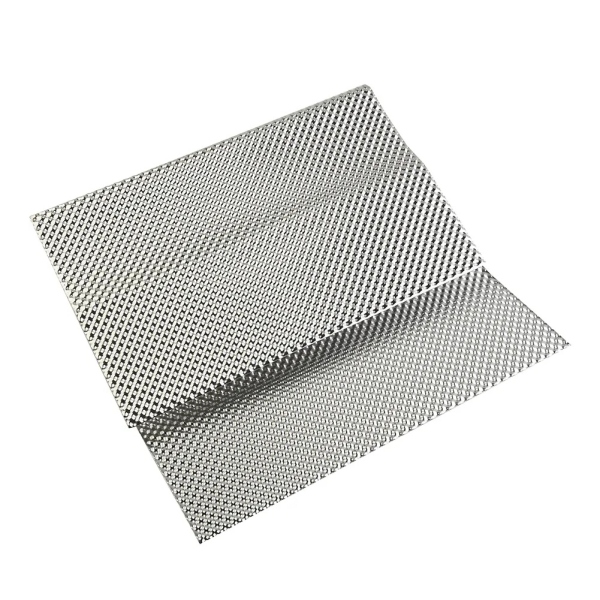

Il BSTFLEX Foglio di barriera termica in acciaio inossidabile utilizza una struttura goffrata anziché una superficie completamente piatta. Questa geometria può migliorare la rigidità del metallo sottile e aiutare la protezione finita a mantenere la sua forma dopo il taglio e la conformatura.

Una richiesta di offerta che riporta solo "schermo termico DPF in acciaio inossidabile" non definisce completamente il materiale.
Il grado dell'acciaio inossidabile influisce su proprietà quali:
Se il produttore del veicolo o dell'apparecchiatura ha già approvato un grado, includere tale requisito esatto nel disegno e nella specifica di acquisto.
Se la selezione del materiale rimane aperta, fornire l'ambiente operativo e i requisiti applicativi in modo che i gradi candidati possano essere esaminati prima del campionamento.
Non sostituire un grado di acciaio inossidabile con un altro solo perché entrambi sono descritti commercialmente come acciaio inossidabile resistente al calore.
La posizione dello schermo ne modifica il carico termico.
Uno schermo situato vicino all'alloggiamento del DPF è sottoposto a un ambiente termico più gravoso e richiede normalmente un'attenta valutazione della qualità del materiale, dei fissaggi, della dilatazione termica e delle luci locali.
Uno schermo fissato al telaio o alla struttura del pianale può trovarsi più lontano dal DPF e agire principalmente come barriera radiante a protezione della carrozzeria del veicolo e dei sistemi vicini.
Laddove un singolo strato metallico non riesca a ottenere la condizione richiesta sul lato protetto nello spazio di ingombro disponibile, è possibile integrare uno strato isolante nell'assieme.
Questi tre progetti non dovrebbero condividere la stessa specifica dei materiali senza una revisione ingegneristica.
Uno schermo termico metallico non dovrebbe essere valutato indipendentemente dal suo spazio di installazione.
Quando il metallo è separato dal DPF o dalla superficie di scarico, il design può limitare il trasferimento di calore conduttivo diretto e utilizzare la lamiera principalmente come barriera radiante.
Se il metallo viene posizionato direttamente contro il componente caldo, tale contatto crea un percorso conduttivo.
Ciò significa che due schermi realizzati con lo stesso acciaio inossidabile possono avere prestazioni diverse semplicemente perché uno ha un trater d'aria efficace e l'altro no.
Il disegno dovrebbe pertanto definire:
Verificare lo spazio libero minimo con l'impianto di scarico caldo e nelle condizioni di movimento previste per il veicolo, non solo quando l'impianto è freddo in officina.

Ampie superfici piatte di lamiera sottile in acciaio inossidabile possono flettere piuttosto facilmente. Aumentare lo spessore del metallo può migliorare la rigidità, ma aumenta anche la massa e il consumo di materiale.
La goffratura aggiunge una geometria tridimensionale alla lamiera e può migliorare la stabilità strutturale senza affidarsi unicamente a uno spessore del metallo di base più elevato.
Per gli schermi termici di post-trattamento dei gas di scarico diesel, una struttura goffrata può supportare:
Il motivo di goffratura deve rimanere compatibile con la successiva operazione di formatura. Le aree attorno a pieghe strette, fori o interfacce di montaggio potrebbero richiedere considerazioni di attrezzaggio diverse rispetto alla parte centrale estesa del pannello.
| Costruzione | Ruolo di progettazione tipico | Elementi principali da specificare |
|---|---|---|
| Singolo strato in acciaio inossidabile goffrato | Barriera radiante rigida con spaziatura controllata | Grado, spessore, motivo, geometria, traferro e montaggio |
| Doppio strato metallico | Crea una separazione aggiuntiva all'interno dell'assieme dello schermo | Rivestimenti interno ed esterno, spaziatura, giunzione e costruzione dei bordi |

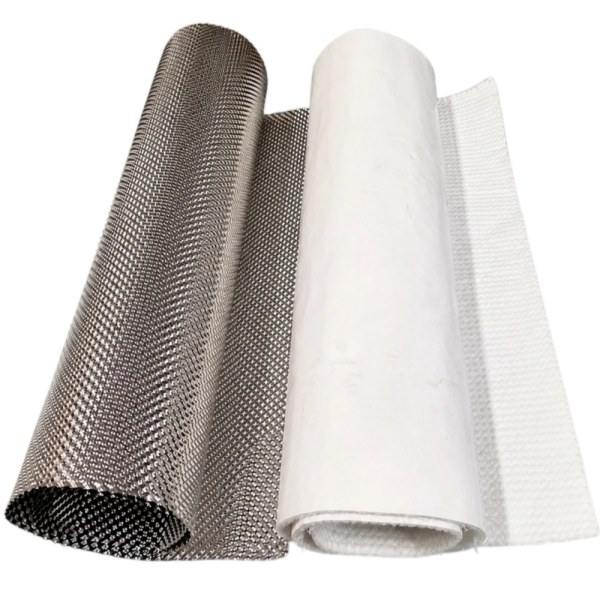

| Rivestimento in acciaio inossidabile più isolamento | Aggiunge resistenza termica laddove una barriera metallica da sola sia insufficiente | Rivestimento, materiale isolante, spessore, supporto e chiusura dei bordi |
| Gruppo isolato completamente formato | Protezione termica specifica per l'applicazione pronta per l'installazione | Disegno completo, interfacce, requisiti termici e criteri di accettazione |
Non trasferire la capacità di temperatura dell'acciaio inossidabile direttamente all'isolamento, al supporto, agli elementi di fissaggio o all'assieme completato. Ogni strato deve essere idoneo alla propria condizione operativa.
Uno scudo termico DPF non dovrebbe essere validato solo durante il funzionamento a regime stazionario del motore.
Il programma di prova dovrebbe rappresentare il ciclo di lavoro del post-trattamento pertinente, comprese le condizioni che generano la temperatura più elevata dello scudo o del componente protetto.
A seconda del programma del veicolo, questo può includere:
Non dare per scontato che la condizione di massima temperatura si verifichi mentre il veicolo è in movimento. Un flusso d'aria ridotto dopo una modifica del ciclo di lavoro o l'arresto può alterare le temperature intorno al gruppo di post-trattamento.
Il riscaldamento modifica le dimensioni dei componenti dello scarico e delle relative schermature. Il raffreddamento inverte tale movimento.
Se una schermatura in acciaio inossidabile è fortemente vincolata in diversi punti di montaggio, le ripetute espansioni e contrazioni possono creare tensioni locali intorno a alette, elementi di fissaggio, pieghe o fori.
La progettazione del montaggio deve quindi considerare sia il movimento termico che le vibrazioni.
Le caratteristiche utili possono includere elementi specifici per il progetto:
Queste sono opzioni di progettazione, non requisiti universali. Le loro dimensioni e il loro utilizzo devono essere sviluppati per la schermatura effettiva.
Un'intercapedine d'aria intorno al pannello principale non impedisce la conduzione del calore attraverso una staffa o un elemento di fissaggio collegato a un componente di scarico caldo.
Durante la revisione della schermatura del DPF, tracciare il percorso completo del calore attraverso:
Se un componente protetto rimane troppo caldo anche se l'ampia superficie della schermatura offre buone prestazioni, un fissaggio conduttivo può essere una delle aree da indagare.
Molti sistemi di post-trattamento diesel sono posizionati sotto veicoli commerciali, autobus, macchine movimento terra o altri macchinari.
La schermatura può quindi trovarsi ad affrontare condizioni che non esistono in un test termico di laboratorio protetto.
A seconda dell'applicazione, la validazione potrebbe dover considerare:
Un materiale che supera un test termico iniziale deve comunque essere valutato per le condizioni di durabilità rilevanti per il veicolo.
I sistemi DPF sono gruppi soggetti a manutenzione. Una schermatura termica non dovrebbe trasformare l'ispezione di routine o la manutenzione del filtro in un'operazione di smontaggio non necessaria.
Prima di definire il profilo della schermatura, identificare i requisiti di accesso per:
Se è necessario rimuovere una protezione durante la normale manutenzione, il design del fissaggio deve supportare un'installazione ripetuta senza deformazioni incontrollate.
L'accesso per l'assistenza dovrebbe essere mostrato sul disegno di assieme anziché essere scoperto dopo l'installazione della prima protezione di produzione.
Il post-trattamento diesel moderno può includere diversi componenti come il catalizzatore di ossidazione diesel, il filtro antiparticolato diesel e il sistema di riduzione catalitica selettiva.
Non utilizzare "protezione DPF" come nome generico per ogni barriera termica nell'assieme di post-trattamento completo.
Per un disegno OEM, identificare la posizione effettiva:
Ciò rende le discussioni con i fornitori più precise e aiuta a evitare che diverse zone termiche vengano trattate come un unico requisito di materiale identico.
Uno schermo convenzionale per tubo di scarico affronta principalmente il calore prodotto dai gas di scarico che fluiscono attraverso un tubo. Uno schermo per l'area DPF fa parte di un ambiente di post-trattamento più ampio che può subire condizioni termiche mutevoli associate al funzionamento e alla rigenerazione del filtro.
Per questo motivo, la specifica di uno schermo per tubi non dovrebbe essere copiata automaticamente sull'assieme DPF senza rivedere:
Per opzioni più ampie di gestione termica dello scarico, vedere la gamma di Isolamento per schermatura termica dello scarico BSTFLEX.
La fase di fornitura dovrebbe essere identificata prima del preventivo.
Materia prima: foglio di acciaio inossidabile goffrato fornito per il taglio e la conformazione a cura del cliente.
Sagoma tagliata: un profilo piatto definito pronto per la successiva formatura.
Componente formato: uno schermo metallico tridimensionale con le pieghe, i fori, le linguette e i bordi richiesti.
Componente isolato: uno schermo completo contenente strati di metallo e isolamento termico.
Se è richiesto un componente stampato finito, i clienti possono anche visionare il BSTFLEX Schermi termici stampati in metallo gamma.
| Voce del disegno | Informazioni richieste |
|---|---|
| Materiale | Grado di acciaio inossidabile e specifica del materiale applicabile |
| Spessore del metallo di base | Calibro nominale e tolleranza |
| Gessatura | Riferimento del motivo, orientamento e requisiti di profilo controllato |
| Geometria finita | Profilo generale, superfici curve, flange e caratteristiche formate |
| Montaggio | Fori, asole, linguette, staffe e riferimenti di fissaggio |
| Spazio libero | Spaziatura richiesta dal DPF e dai componenti circostanti |
| Bordi | Tagliati, sbavati, risvoltati, piegati o altra condizione specificata |
| Costruzione a strati | Strato singolo, strati metallici multipli o metallo più isolamento |
| Lato della fonte di calore | Orientamento chiaramente contrassegnato |
I fornitori di materiali possono valutare un progetto in modo più efficace quando il requisito termico descrive l'installazione anziché fornire una singola temperatura isolata.
Le informazioni utili includono:
Identificare quali valori sono misurati, calcolati o stimati. Ciò impedisce che un'ipotesi di sviluppo iniziale venga successivamente trattata come un requisito di produzione verificato.
I certificati dei materiali stabiliscono informazioni sul metallo fornito. Non dimostrano le prestazioni termiche dello schermo DPF installato.
La validazione del veicolo o dell'attrezzatura dovrebbe esaminare l'assieme completo.
Prestazioni termiche: misurare i componenti protetti nel ciclo di lavoro concordato, incluse le condizioni relative alla rigenerazione, se applicabile.
Durabilità meccanica: ispezionare linguette, fori, saldature e la forma allo stato libero a seguito dei cicli richiesti e dell'esposizione alle vibrazioni.
Distanza di sicurezza: verificare che lo scudo non entri in contatto con il DPF, i tubi di scarico o i sistemi adiacenti durante tutto il funzionamento.
Durabilità ambientale: valutare la corrosione o la contaminazione se rilevanti per l'installazione.
Manutenibilità: confermare che i sensori, i morsetti e le interfacce per la manutenzione dei filtri richiesti rimangano accessibili.
L'acciaio inossidabile è ampiamente adatto per la schermatura termica di DPF e post-trattamento diesel poiché queste applicazioni possono combinare elevata esposizione termica, vibrazioni e condizioni ambientali sottoscocca. Il grado esatto di acciaio inossidabile e la costruzione dello schermo devono essere selezionati per il sistema specifico.
Un DPF opera in un ambiente di scarico ad alta temperatura e può subire carichi termici elevati durante la rigenerazione. Uno schermo termico aiuta a controllare l'esposizione al calore dei componenti circostanti del veicolo o dell'apparecchiatura.
L'alluminio può essere preso in considerazione per alcune barriere radianti secondarie o montate sulla carrozzeria laddove le condizioni termiche misurate lo consentano. Uno schermo DPF aderente deve essere selezionato in base al suo effettivo ambiente operativo anziché solo in base al peso.
No. La lamiera di acciaio inossidabile può formare la barriera metallica o il rivestimento esterno. Uno schermo per DPF isolato contiene anche un ulteriore strato di isolamento termico. La costruzione completa dovrebbe essere indicata nelle specifiche.
L'aumento dello spessore del metallo modifica la resistenza meccanica e la rigidità, ma il solo calibro del metallo non definisce la protezione termica. Anche il traferro, la copertura, le condizioni superficiali, gli strati isolanti e i percorsi termici di montaggio influenzano le prestazioni.
Sì, quando la rigenerazione rappresenta una condizione operativa rilevante ad alta temperatura per l'applicazione. Il ciclo di validazione dovrebbe riprodurre le condizioni termiche che lo schermo di produzione è destinato ad incontrare.
BSTFLEX fornisce lamiere goffrate per barriere termiche in acciaio inossidabile e supporta formati di lamiere, motivi e progetti di schermi termici sagomati personalizzati in base a disegni, campioni e requisiti applicativi.
BSTFLEX fornisce foglio di barriera termica in acciaio inossidabile goffrato per filtro antiparticolato diesel, convertitore catalitico, tubo di scarico e altri progetti di protezione termica per autoveicoli o per usi gravosi.
Inviare il disegno del gruppo di post-trattamento, il grado di acciaio inossidabile richiesto, lo spessore del metallo base, il requisito di goffratura, le dimensioni finite e la quantità del prototipo. Includere la posizione del DPF, la disposizione di montaggio, lo spazio libero disponibile e le condizioni operative ove disponibili.
Per ambienti termici eccezionalmente impegnativi in cui si sta prendendo in considerazione una lega di nichel, BSTFLEX offre anche materiale per schermo termico Inconel Alloy 625. L'alternativa dovrebbe essere valutata rispetto a un requisito di materiale definito piuttosto che trattata come un aggiornamento automatico.
Invia il disegno dello schermo termico DPF e la richiesta di offerta a BSTFLEX per la revisione del materiale, del prototipo e della produzione OEM.
