Uno schermo termico in metallo stampato inizia come materiale in fogli, ma la parte finita è definita da molto più che la qualità della lega e lo spessore. Goffratura, nervature formate, flange, risvolti dei bordi, elementi di montaggio e aree piane locali influenzano tutti la capacità di uno schermo sottile di mantenere la sua forma, adattarsi al gruppo di scarico e poter essere prodotto in modo ripetibile.
Per un acquirente OEM, questi dettagli dovrebbero essere trattati come requisiti ingegneristici piuttosto che come caratteristiche estetiche. Un disegno che specifica solo "schermo termico in acciaio inossidabile" o "schermo in alluminio goffrato" lascia ancora irrisolti interrogativi importanti: quali aree sono goffrate? Quali superfici devono rimanere piane? Dove si trova la parte durante l'ispezione? Come sono rifiniti i bordi? Quali caratteristiche formate sono critiche per l'installazione?
BSTFLEX fornisce schermi termici in metallo stampato e supporta schermi di scarico personalizzati a partire da disegni, campioni e requisiti applicativi. I riferimenti di prodotti rigidi esistenti includono lo Exhaust Manifold Heat Shield e lo Stamped Turbocharger Heat Shield.

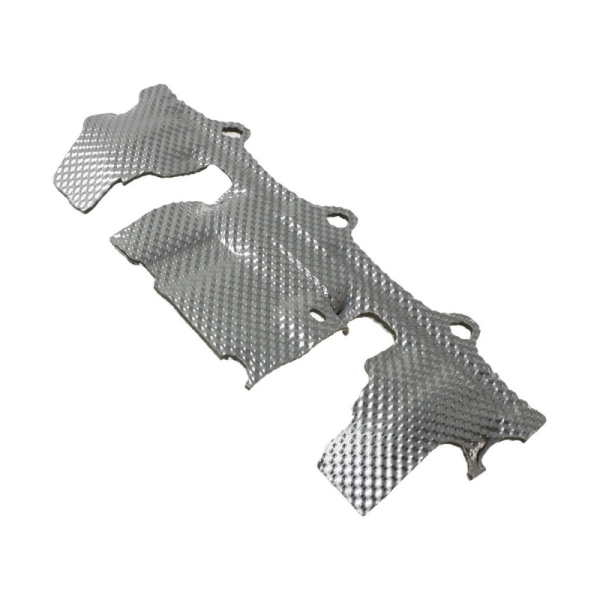

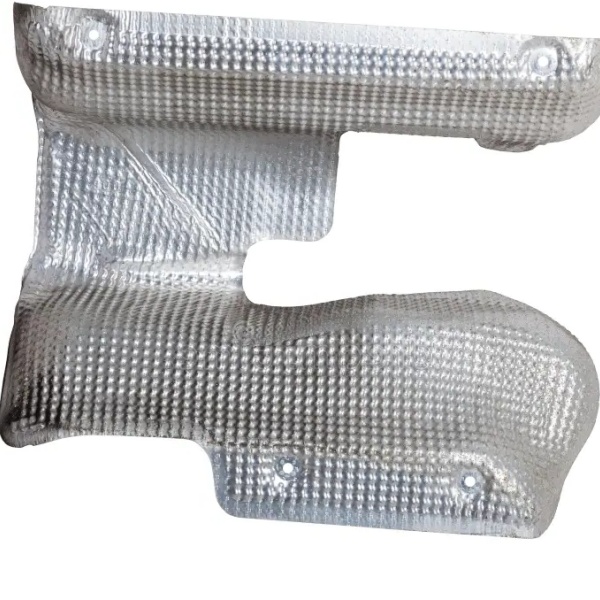

Uno schermo termico in metallo stampato è un componente in lamiera formata progettato per creare una barriera termica tra un componente caldo e le parti circostanti. Le applicazioni automobilistiche e di scarico utilizzano comunemente alluminio, acciaio inossidabile o altre leghe resistenti al calore, a seconda della temperatura, dell'ambiente meccanico e della costruzione richiesta.
Il foglio può essere piatto prima della formatura o può ricevere prima un motivo goffrato. Lo schermo finito può includere:
Queste caratteristiche non dovrebbero essere aggiunte indipendentemente. La modifica di una può influenzare l'altra. Ad esempio, una nervatura formata può aumentare la rigidità locale ma può anche alterare il modo in cui il foglio si comporta durante la successiva operazione di formatura.
La goffratura crea un motivo tridimensionale controllato in fogli sottili. Nelle applicazioni con schermi termici, il motivo in rilievo può migliorare la rigidità e aiutare un foglio di metallo sottile a mantenere la sua forma dopo il taglio e la formatura.
Tuttavia, il foglio goffrato non è più identico al foglio piatto originale. Il motivo cambia la geometria locale e introduce deformazione prima che la parte finale sia formata. Per questo motivo, la profondità di goffratura, il motivo e la sequenza di formatura dovrebbero essere considerati insieme.
Quando si specifica uno schermo termico in metallo goffrato, definire almeno:
BSTFLEX fornisce foglio per schermo termico in acciaio inossidabile goffrato in diverse opzioni di calibro sottile e supporta diversi motivi di goffratura. È disponibile anche un foglio per schermo termico in alluminio goffrato per progetti che richiedono una costruzione in alluminio.
Le pagine dei materiali dovrebbero rimanere la destinazione d'acquisto per fogli grezzi o semilavorati. Uno schermo stampato finito dovrebbe invece essere specificato dalla sua geometria finale, dai requisiti di montaggio e applicazione.
Non tutte le superfici traggono vantaggio dalla goffratura.
Una faccia di montaggio potrebbe dover aderire a una staffa. Una rondella potrebbe richiedere un'area di appoggio definita. Un riferimento utilizzato durante l'ispezione potrebbe necessitare di una superficie di riferimento stabile. Una flangia potrebbe dover combaciare con un altro componente senza che un picco goffrato ne modifichi la posizione.
Queste posizioni dovrebbero essere contrassegnate sul disegno come aree piatte o comunque controllate dove necessario.
Ad esempio, un corpo di protezione ampio può utilizzare un motivo goffrato mentre le aree immediatamente attorno ai fori di montaggio rimangono piatte. Ciò non rende le zone piatte meno importanti. Potrebbero essere gli elementi che controllano il modo in cui l'intera protezione si posiziona sul veicolo.

Grandi aree in lamiera non supportate possono essere flessibili. Una nervatura o un rinforzo stampato possono modificare la rigidità locale senza semplicemente aumentare lo spessore del metallo di base sull'intero componente.
Per il disegno di uno schermo termico, identificare quali nervature sono funzionali e quale geometria può essere regolata durante la revisione di produzione.
Una nervatura funzionale può essere utilizzata per:
Non dare per scontato che copiare l'aspetto visivo di una nervatura esistente ne riproduca automaticamente la funzione. Il materiale circostante, la profondità, la direzione e la relazione con gli elementi di montaggio sono tutti fattori importanti.
Allo stesso modo, aggiungere ulteriori nervature per rendere un componente "più forte" non costituisce automaticamente un miglioramento. La modifica potrebbe influire sulla formatura, sullo spazio libero, sul peso, sulla risposta alle vibrazioni o sullo spazio disponibile attorno allo scarico.
Una flangia è spesso uno degli elementi più importanti in uno schermo termico in metallo stampato. Può irrigidire un bordo, fornire una superficie di fissaggio o definire l'interfaccia con un altro componente.
La RFQ dovrebbe distinguere diversi requisiti relativi alle flange:
| Caratteristica della flangia | Cosa l'acquirente dovrebbe definire |
|---|---|
| Posizione della flangia | Il suo rapporto con la geometria dello schermo principale e il riferimento di montaggio |
| Inclinazione della flangia | Orientamento nominale ed eventuali requisiti critici per l'accoppiamento |
| Larghezza della flangia | Area di appoggio o strutturale richiesta |
| Posizione dei fori | Posizione rispetto al sistema di datum approvato |
| Spazio di rispetto adiacente | Spazio richiesto attorno a scarico, tubi flessibili, staffe o componenti della carrozzeria |
| Trattamento dei bordi | Requisito di finitura tagliato, piegato, arrotolato o specificato in altro modo |
Se una flangia viene piegata a mano durante ogni installazione di prova per far coincidere i fori, il progetto non ha ancora una geometria di produzione controllata. La regolazione dovrebbe essere misurata, esaminata e trasferita nel design approvato ove opportuno.
Gli schermi termici in metallo sottile possono avere lunghi bordi esposti, comprese le aree raggiunte durante l'assemblaggio o la manutenzione del veicolo. La geometria dei bordi influisce quindi su molto più della semplice estetica.
A seconda del progetto, un bordo può essere:
L'opzione appropriata dipende dallo spessore della lamiera, dalla geometria del componente, dalle attrezzature e dall'applicazione. Non specificare un margine arrotolato o orlato basandosi unicamente su una fotografia senza verificare se il materiale e la geometria circostante consentono tale operazione.
Laddove un bordo debba probabilmente essere manipolato durante l'assemblaggio, identificare tale requisito durante la revisione del progetto anziché dopo il completamento degli stampi di produzione.

Un foro di montaggio è utile solo quando la sua posizione è controllata rispetto al resto dello schermo termico.
Per uno schermo termico stampato su misura, definire il sistema di riferimento utilizzato per ispezionare le caratteristiche di montaggio critiche. Evitare di quotare ogni foro in modo indipendente da bordi esterni non correlati se tali bordi non controllano l'assemblaggio.
Il disegno dovrebbe chiarire:
Laddove lo schermo utilizzi linguette di montaggio sagomate, l'angolo della linguetta e la posizione del foro dovrebbero essere valutati insieme. Un foro può soddisfare le sue coordinate bidimensionali sul disegno ed essere comunque posizionato in modo errato nell'assieme installato se la linguetta è stata formata con l'angolazione sbagliata.
Gli schermi termici per scarichi stampati includono frequentemente aperture per sensori, raccordi, elementi di fissaggio o accesso per la manutenzione.
Un ritaglio dovrebbe quindi essere quotato in base a ciò che deve liberare anziché essere copiato da un vecchio campione privo di contesto.
Quando possibile, identificare:
Un'apertura più ampia può semplificare l'assemblaggio esponendo al contempo una maggiore porzione della fonte di calore. Un'apertura più piccola può migliorare la copertura ma rendere impossibile la manutenzione. La geometria finale deve bilanciare entrambe le funzioni.
Questa distinzione è importante quando si confrontano i preventivi.
Una lamiera metallica di 0,20 mm non diventa una lamiera spessa diversi millimetri semplicemente perché il disegno goffrato ha un'altezza di profilo complessiva maggiore. Lo spessore del metallo di base e il profilo goffrato finito sono dimensioni differenti.
Per uno schermo multistrato, la distinzione diventa ancora più importante. La specifica potrebbe dover identificare:
Non utilizzare una di queste misurazioni in sostituzione delle altre.
Un progetto può essere facile da modellare in CAD e difficile da formare ripetutamente a partire da una lamiera sottile.
Raggi stretti, profonde sagomature locali, transizioni brusche e molteplici caratteristiche vicine possono imporre richieste significative sul materiale durante la formatura. Una lamiera goffrata può comportarsi in modo diverso rispetto alla stessa lega nel suo stato piatto originale.
Ecco perché il fornitore di produzione dovrebbe esaminare la geometria proposta prima che l'acquirente consideri ogni elemento come definitivo.
La revisione dovrebbe identificare:
Ciò non significa che il fornitore debba modificare il pezzo senza approvazione. Significa che il riscontro sulla producibilità dovrebbe arrivare abbastanza presto affinché una modifica approvata non richieda una riprogettazione non necessaria in seguito.
Il primo campione dovrebbe essere controllato rispetto al disegno e al gruppo previsto.
Per uno schermo termico in metallo stampato, i controlli utili sui campioni includono:
| Controllo del campione | Cosa confermare |
|---|---|
| Adattamento generale | Lo schermo corrisponde al collettore, al turbocompressore o al gruppo di scarico previsto |
| Elementi di montaggio | Fori, asole e linguette si allineano senza forzature inspiegabili |
| Spazio libero | Le distanze critiche dal lato caldo e dai componenti protetti rimangono accettabili |
| Gessatura | Il motivo e le zone piatte corrispondono al requisito approvato |
| Nervature formate | Le nervature richieste mantengono la posizione e la geometria previste |
| Bordi | Il trattamento dei bordi corrisponde al disegno e ai requisiti di manipolazione |
| Accesso di servizio | Lo schermo non ostruisce elementi di fissaggio, sensori o punti di manutenzione necessari |
Se il prototipo richiede rifilatura, piegatura o allargamento dei fori durante l'installazione, registrare la modifica. Il disegno di produzione approvato dovrebbe descrivere la geometria accettata anziché affidarsi a regolazioni d'officina non documentate.
Le pagine dei materiali BSTFLEX e le pagine dei prodotti stampati servono a scopi d'acquisto differenti.
Il Stainless Steel Thermal Barrier Sheet e Embossed Aluminum Thermal Barrier Sheet sono punti di partenza appropriati quando l'acquirente necessita di materiale per schermi termici.
La categoria Metal Stamping Heat Shields è la via corretta quando il requisito è un componente formato finito.

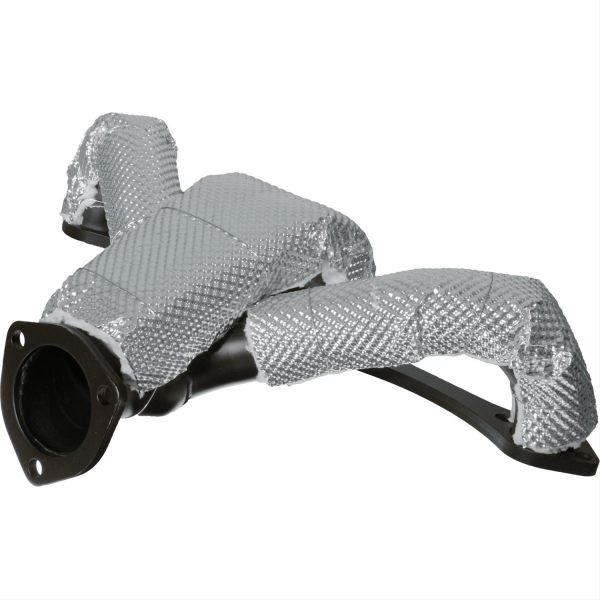

Per un'applicazione esistente, gli acquirenti possono anche esaminare la schermatura termica del collettore di scarico e la schermatura termica stampata per turbocompressore come esempi di schermatura rigida dello scarico.
Una RFQ utile fornisce informazioni sufficienti per comprendere sia il componente che la sua installazione.
Includere:
Laddove un dettaglio non sia stato ancora finalizzato, identificalo come aperto alla revisione di produzione invece di assegnare un valore arbitrario semplicemente per completare il disegno.
La goffratura crea un motivo tridimensionale in lamiera sottile che può aumentare la rigidità e aiutare il materiale a mantenere la sua forma. Il motivo di goffratura deve comunque essere considerato insieme alle successive operazioni di formatura e alla geometria finale dello scudo.
No. Lo spessore della lamiera descrive il metallo di base. L'altezza goffrata descrive il profilo superficiale tridimensionale prodotto dal motivo. Devono essere specificati separatamente.
Zone piatte potrebbero essere richieste attorno a fori di montaggio, riferimenti di ispezione, superfici di accoppiamento o altri luoghi in cui una superficie goffrata interferirebbe con il montaggio o la misurazione.
Sì, uno scudo termico formato può incorporare nervature, bordini, linguette, flange, fori e altre caratteristiche specifiche dell'applicazione. La loro geometria e producibilità dovrebbero essere esaminate come parte del design completo del componente.
Un disegno controllato è preferito per definire i requisiti di produzione, mentre un campione fisico può fornire una geometria utile e un contesto di installazione. Per lo sviluppo di ricambi, identificare qualsiasi usura, distorsione o precedente modifica sul campione prima di considerarlo come riferimento di produzione.
BSTFLEX supporta progetti di scudi termici metallici personalizzati basati su disegni, campioni e requisiti di installazione. I requisiti di materiale, spessore, goffratura, geometria, montaggio e validazione devono essere confermati per il singolo progetto prima della produzione.
BSTFLEX supporta schermi termici per scarichi rigidi personalizzati per applicazioni automobilistiche e industriali. Gli attuali prodotti di scudi termici in metallo includono schermature formate per collettori e turbocompressori, mentre materiali in acciaio inossidabile e alluminio goffrati sono disponibili separatamente per i requisiti di acquisto dei materiali.
Invia a BSTFLEX il disegno, il campione o le informazioni di installazione del tuo scudo termico con il requisito del materiale, le caratteristiche di montaggio critiche, la quantità prevista e i requisiti di approvazione dei campioni.
