A coperta di sicurezza turbo è installato attorno all'alloggiamento del compressore del turbocompressore per fornire una barriera di contenimento in caso di guasto sul lato compressore. La corretta installazione dipende da qualcosa di più del semplice avvolgimento della coperta attorno all'alloggiamento. La coperta deve restare nella posizione prevista, rimanere fissata saldamente ed evitare interferenze con tubi di carica, morsetti, staffe, cavi e altri componenti vicini.
Questa guida si concentra specificamente sull'installazione di a Coperta di sicurezza Turbo BSTFLEX. Non si applica alla coperta termica lato turbina. Se il tuo progetto richiede l'isolamento termico attorno all'alloggiamento della turbina, consulta il Coperta per scudo termico BSTFLEX Turbo gamma invece.
La procedura di installazione deve sempre seguire le istruzioni fornite per l'esatta configurazione di coperta e turbocompressore. Una coperta di contenimento non deve essere modificata, allungata eccessivamente o fissata con hardware improvvisato per compensare un montaggio errato.

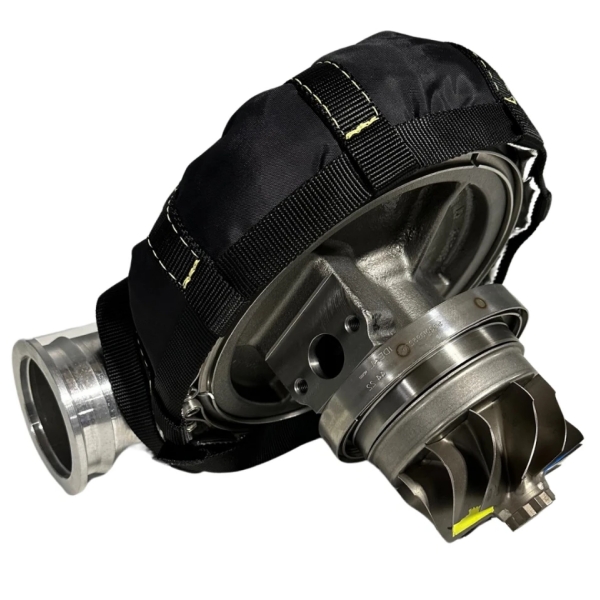

Una coperta di sicurezza turbo è montata attorno al alloggiamento del compressore, non l'alloggiamento della turbina.
L'alloggiamento del compressore è la copertura del lato freddo che circonda la girante del compressore e si collega al sistema di aspirazione e di sovralimentazione. Lo scopo della coperta di sicurezza è fornire uno strato di contenimento rinforzato attorno a quest'area.
Questa distinzione è importante perché a coperta termica turbo svolge una funzione diversa. Una coperta termica viene normalmente installata sull'alloggiamento della turbina per ridurre il calore radiante e migliorare la gestione termica. Una coperta di sicurezza turbo è progettata per il contenimento lato compressore.
Non installare una coperta di sicurezza sull'alloggiamento della turbina a meno che il prodotto non sia stato specificamente progettato e documentato per tale scopo.
Prima di fissare la coperta, confrontarne la forma e le dimensioni con l'effettivo alloggiamento del compressore.
Controllare quanto segue:
Una coperta troppo piccola potrebbe sottoporre a carico eccessivo le cuciture o il sistema di fissaggio. Una coperta troppo grande potrebbe spostarsi, ammucchiarsi o interferire con i componenti circostanti.
Se la geometria dell'alloggiamento non corrisponde al modello del caucciù, non forzare il caucciù in posizione. Per applicazioni personalizzate, inviare dimensioni dell'alloggiamento, fotografie o un disegno a BSTFLEX in modo che il montaggio possa essere rivisto prima della produzione.
Posizionare la coperta attorno all'alloggiamento del compressore senza serrare completamente il sistema di ritenzione. Utilizzare questa posizione di prova per confermare l'orientamento e lo spazio libero.
Prima del fissaggio verificare che:
L'orientamento corretto dovrebbe consentire alla coperta di seguire la forma dell'alloggiamento senza eccessive distorsioni.

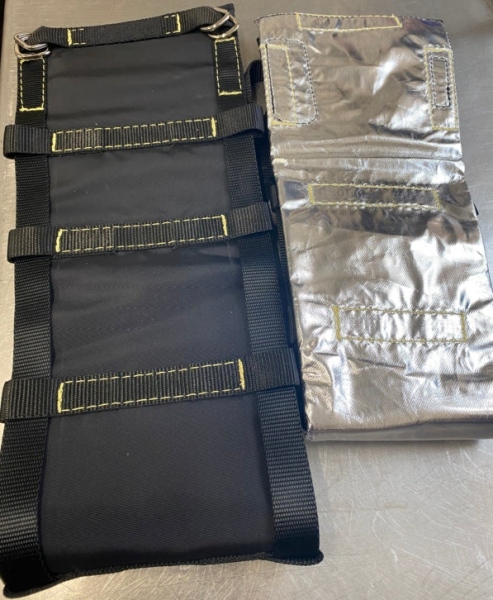

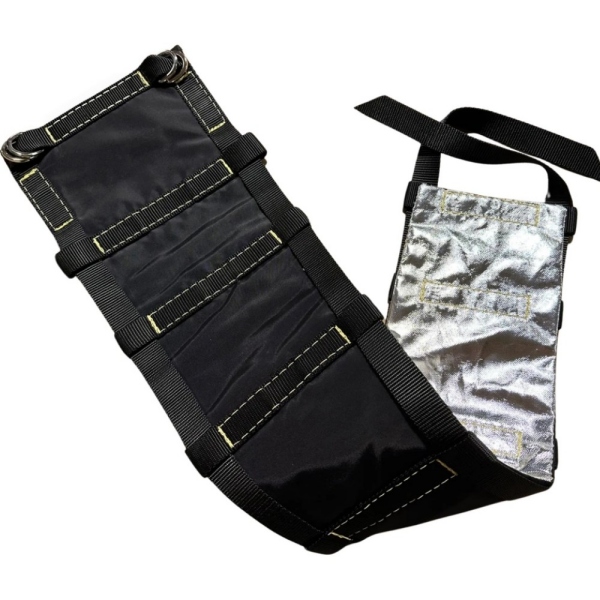

Utilizzare il sistema di fissaggio fornito con la coperta specifica. A seconda del modello, ciò può includere cinghie, fibbie, punti di attacco rinforzati o altri elementi di ritenzione.
L'obiettivo è mantenere la coperta posizionata saldamente durante il funzionamento del veicolo senza danneggiare la coperta o i componenti vicini.
Non sostituire il sistema di fissaggio previsto con metodi improvvisati come:
Un fissaggio improvvisato può modificare la distribuzione del carico attorno alla coperta e danneggiare il rinforzo o i punti di attacco.
Non esiste una coppia di serraggio o una tensione della cinghia universale applicabile a ogni coperta di sicurezza Turbo. Utilizzare le istruzioni di installazione fornite per il prodotto esatto anziché dare per scontato che un'installazione più stretta sia sempre migliore.
Lo spazio libero è una delle parti più importanti dell'installazione. La coperta deve rimanere fissa senza interferire con il sistema del turbocompressore o i componenti circostanti.
Verificare che la coperta non interferisca con l'uscita del compressore o con il collegamento del tubo di carica. Il tubo e il morsetto devono rimanere correttamente posizionati e accessibili.
La coperta non deve ostruire l'ingresso del compressore né interferire con alcun tubo di ingresso, tubo flessibile o collegamento del filtro.
Controllare se i morsetti dell'alloggiamento del compressore o le fasce di fissaggio richiedono l'accesso per la manutenzione. Non posizionare la coperta in modo tale da rendere impossibile l'ispezione o la rimozione di routine.
Se un attuatore, un collegamento o un altro componente mobile si trova vicino all'alloggiamento del compressore, verificare che possa muoversi attraverso l'intero range operativo senza entrare in contatto con la coperta.
Non permettere che la coperta si schiacci, pieghi o eserciti una pressione indesiderata sulle linee dell'olio o del refrigerante. Controllare i raccordi e il percorso prima del fissaggio definitivo.
Controllare il cablaggio e i sensori per i punti di contatto. Un bordo della coperta che sfrega contro un cablaggio metallico durante le vibrazioni può creare un nuovo problema di manutenzione anche se la coperta stessa rimane fissa.
Ispezionare staffe, lamiere e altri componenti vicini per individuare eventuali spigoli vivi o possibili punti di sfregamento. Il contatto continuo può danneggiare nel tempo lo strato esterno della coperta.
Una maggiore copertura non è automaticamente migliore. La copertura corretta dipende dal design del mantello e dalla configurazione dell'alloggiamento del compressore.
Una coperta installata correttamente dovrebbe:
Se la coperta deve essere tesa in modo aggressivo per raggiungere i punti di fissaggio, è necessario rivedere l'installazione prima di continuare l'installazione.
Una coperta di sicurezza turbo è destinata al contenimento lato compressore. Non deve essere confuso con una coperta termica per l'alloggiamento della turbina.
Diversi alloggiamenti dei compressori possono avere dimensioni esterne diverse anche all'interno di famiglie di turbocompressori simili. Conferma la configurazione effettiva dell'alloggiamento anziché fare affidamento solo sul nome del prodotto.
La posizione di ingresso, l'orientamento dell'uscita, i morsetti e le caratteristiche esterne influiscono tutti sul montaggio del caucciù.
Fili aggiuntivi, fascette per cavi o morsetti casuali non devono sostituire il sistema di fissaggio progettato per la coperta.
Controllare i collegamenti di ingresso e uscita del compressore dopo aver posizionato la coperta. I morsetti devono rimanere correttamente posizionati e accessibili.
Riparare l'olio, il liquido refrigerante o altre perdite prima dell'installazione. Non utilizzare la coperta per coprire un problema meccanico irrisolto.
Se la coperta non si adatta all'alloggiamento del compressore, una forza di fissaggio eccessiva non è una soluzione adeguata. Controlla le dimensioni della coperta o richiedi un modello personalizzato.
Dopo l'installazione, eseguire un'ispezione visiva e fisica finale prima che il veicolo ritorni in servizio.
Conferma che:
Ispezionare nuovamente la coperta dopo il funzionamento iniziale in base alle istruzioni del prodotto e ai requisiti di applicazione. Cerca movimenti, sfregamenti o cambiamenti nella posizione di fissaggio.
Per i controlli di servizio in corso, vedere Ispezione della coperta di sicurezza Turbo: quando sostituire una coperta Turbo Shatter.
Un alloggiamento del compressore personalizzato può richiedere un modello di coperta personalizzato. Per la valutazione del progetto, fornire quante più informazioni possibili sull'installazione.
| Informazioni | Perché è importante |
|---|---|
| Identificazione del turbocompressore | Fornisce il riferimento dell'alloggiamento del compressore di base |
| Dimensioni dell'alloggiamento | Aiuta a determinare la dimensione e il modello della coperta |
| Fotografie chiare | Mostra ingresso, uscita, morsetti e geometria esterna |
| Disegnare o scansionare dati | Supporta lo sviluppo di modelli personalizzati, ove disponibile |
| Componenti vicini | Aiuta a identificare i rischi di eliminazione e interferenza |
| Requisiti di fissaggio | Definisce la disposizione di conservazione preferita |
| Quantità dell'ordine | Supporta la pianificazione di campioni, OEM e produzione |
| Requisiti del marchio | Supporta programmi OEM o con marchio privato |
Per ulteriori informazioni sull'approvvigionamento personalizzato e sul montaggio dell'alloggiamento del compressore, vedere Coperta di sicurezza Turbo per le corse: contenimento del compressore, montaggio e fornitura personalizzata.
Un sistema di protezione turbo completo può utilizzare sia il contenimento che l'isolamento termico, ma i due prodotti non devono essere considerati intercambiabili.
Se il progetto richiede anche l'isolamento dell'alloggiamento della turbina, rivedere il Categoria Coperta Turbo Heat Shield. BSTFLEX fornisce anche prodotti correlati Isolamento dello scudo termico di scarico e Fascia termica per scarico e testata prodotti per la gestione del calore nell'area di scarico più ampia.
Se l'alloggiamento del compressore non corrisponde a un modello standard, BSTFLEX può esaminare i requisiti personalizzati in base alle dimensioni dell'alloggiamento, ai disegni, alle fotografie e alle condizioni di installazione.
Quando si richiede un preventivo, fornire l'identificazione del turbocompressore, le misure dell'alloggiamento del compressore, l'applicazione prevista, i requisiti di fissaggio, la quantità stimata dell'ordine ed eventuali requisiti OEM o di marchio privato.
Visualizza la coperta di sicurezza BSTFLEX Turbo
Contatta BSTFLEX per un preventivo personalizzato sulla coperta di sicurezza Turbo
È installato attorno all'alloggiamento del compressore del turbocompressore. Non deve essere confuso con una coperta termica per l'alloggiamento della turbina.
Installare la coperta secondo la disposizione di fissaggio specificata per il prodotto esatto. Non utilizzare un serraggio eccessivo per compensare un montaggio errato.
La ritenzione improvvisata non dovrebbe sostituire il sistema di fissaggio previsto per la coperta. Utilizzare i componenti di ritenzione forniti o approvati.
Controllare l'ingresso e l'uscita del compressore, le fascette stringitubo, le staffe, i componenti dell'attuatore, le linee dell'olio e del refrigerante, il cablaggio e lo spazio disponibile attorno all'alloggiamento.
BSTFLEX può esaminare dimensioni personalizzate, struttura e requisiti di fissaggio in base alla geometria dell'alloggiamento del compressore, alle fotografie, ai disegni e alle condizioni di installazione.
