Uno schermo di tenuta del silenziatore è uno strato di contenimento meccanico utilizzato per contenere la tenuta acustica all'interno di un silenziatore di scarico. Non sostituisce la fibra di vetro, il basalto o un altro materiale di imballaggio approvato. Il suo compito è quello di aiutare a mantenere il materiale nella posizione prevista consentendo al tempo stesso alla struttura del silenziatore di funzionare come previsto.
Per gli acquisti OEM, lo schermo deve essere specificato con una dimensione superiore alla dimensione del foglio. Il diametro del filo, la struttura intrecciata, il numero di strati, il trattamento dei bordi, le dimensioni di taglio, la sovrapposizione e la posizione di installazione influiscono tutti sul modo in cui il componente si adatta e gestisce durante l'assemblaggio.

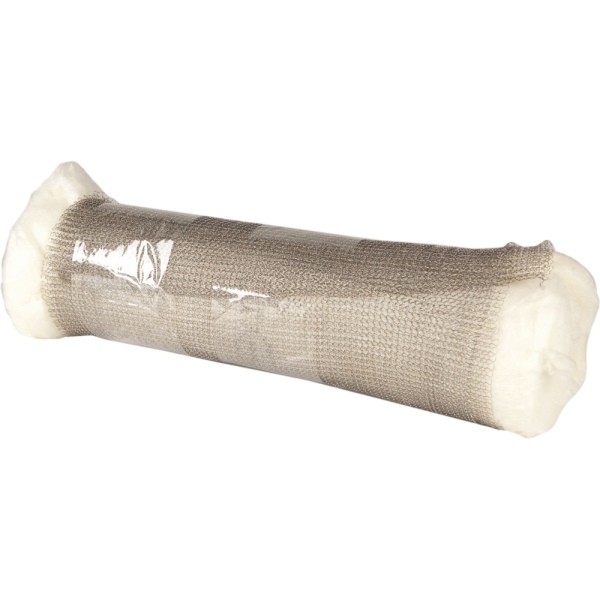

Il BSTFLEX Retina di scarico in acciaio inossidabile per trattenere la guarnizione del silenziatore utilizza trefoli di filo di acciaio inossidabile da 0,011 pollici in un foglio interlacciato a due strati. L'attuale foglio standard è 12 × 18 pollici con due lati ondulati. È possibile discutere di taglio e imballaggio personalizzati per la fornitura OEM e di kit di reimballaggio.
A fermo della guarnizione della marmitta forma un involucro metallico o uno strato di supporto attorno all'imballaggio acustico. A seconda del design del silenziatore, può essere utile:
Lo schermo in sé non è il riempimento acustico principale. Un silenziatore che utilizza una baderna in fibra di vetro necessita comunque della carica di fibra di vetro specificata. Un design di baderna in basalto o ceramica necessita ancora della quantità di fibre approvata.
Non ridurre il riempimento acustico semplicemente aggiungendo una rete di contenimento.
Il mercato utilizza diverse descrizioni sovrapposte:
Questi termini possono descrivere la stessa funzione generale, ma non garantiscono la stessa costruzione.

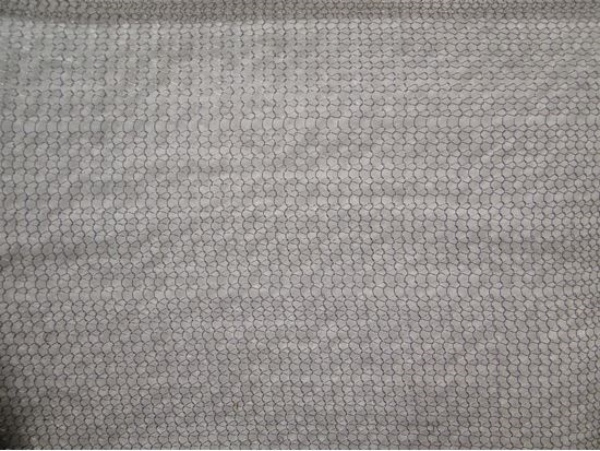

Una rete metallica intrecciata regolare, una rete lavorata a maglia, una lamiera stirata e uno schermo metallico multistrato intrecciato possono avere geometria di apertura, flessibilità e comportamento dei bordi molto diversi. La specifica di acquisto dovrebbe identificare la costruzione approvata piuttosto che fare affidamento solo sulla parola mesh.
| Specifica | Riferimento del prodotto attuale | Nota per l'acquisto OEM |
|---|---|---|
| Famiglia di materiali | Filo di acciaio inossidabile | Specificare separatamente la lega richiesta laddove il progetto richiede un grado definito. |
| Diametro del filo | 0,011 pollici | Circa 0,279 mm; utilizzare il valore di disegno e la tolleranza concordati per gli ordini di produzione. |
| Costruzione | Lamina di filo intrecciato a due strati | Non sostituire la rete a strato singolo solo perché le dimensioni esterne corrispondono. |
| Formato foglio standard | 12×18 pollici | Circa 304,8 × 457,2 mm; il taglio personalizzato può essere rivisto per progetti di produzione. |
| Trattamento dei bordi | Due lati aggraffati | Definire quali bordi vengono aggraffati sui componenti personalizzati e come sono orientati durante l'assemblaggio. |
| Applicazione | Ritenzione della marmitta e della guarnizione del silenziatore | La dimensione e la posizione finali devono corrispondere alla costruzione effettiva del silenziatore interno. |
I valori metrici sopra indicati sono conversioni dimensionali dirette. Non creano nuove dimensioni metriche dello stock o tolleranze di produzione aggiuntive.
Un errore comune nella richiesta di offerta è specificare solo il diametro del filo.
Diametro del filo descrive lo spessore del singolo trefolo di filo.
Geometria di apertura descrive gli spazi creati dalla costruzione in filo.
Conteggio degli strati descrive se lo schermo utilizza uno strato, due strati o un'altra struttura definita.
Questi parametri non devono essere trattati come intercambiabili.
Due schermi realizzati con lo stesso diametro di filo possono fornire un contenimento molto diverso se il loro intreccio, la dimensione dell'apertura o la disposizione degli strati differiscono.
Laddove un progetto OEM richieda aperture controllate, includere nel disegno il metodo di misurazione dell'apertura e l'intervallo accettabile. Non dedurre la dimensione dell'apertura solo dal diametro del filo.
Un filo più spesso non ne garantisce automaticamente uno migliore rete marmitta in acciaio inox. L'aumento della dimensione del cavo può cambiare:
Il diametro del filo approvato deve quindi essere considerato insieme alla costruzione dello schermo e alla geometria del silenziatore.
Per la fornitura sostitutiva, iniziare con lo schermo approvato esistente o un campione non utilizzato. Per un nuovo sviluppo, provare lo schermo proposto nel gruppo completo di baderna anziché selezionare il diametro del filo in modo indipendente.
L'attuale prodotto BSTFLEX utilizza a lamina di filo intrecciato a due strati.
Questo dovrebbe essere scritto esplicitamente su un disegno OEM. Un ordine di acquisto che indichi solo “rete di acciaio inossidabile” lascia aperte diverse possibili costruzioni.
La specifica può identificare:
Se un fornitore propone una diversa disposizione degli strati, trattala come una modifica costruttiva e rivedi le prestazioni di adattamento e ritenzione prima di ripetere la produzione.
I bordi dei fili tagliati grezzi possono comportarsi diversamente dai bordi formati o piegati durante l'inserimento.
Lo schermo BSTFLEX attualmente utilizza due lati ondulati per migliorare la maneggevolezza e aiutare il foglio a mantenere un bordo più pulito durante l'assemblaggio.
Per taglio su misura rete di imballaggio della marmitta, definire:
Non specificare solo le dimensioni del grezzo grezzo se la crimpatura modifica la larghezza finita utilizzabile.
Un foglio standard da 12 × 18 pollici può essere tagliato per applicazioni adatte, ma un componente tagliato OEM dovrebbe essere sviluppato dal silenziatore vero e proprio.
Fornire:
Un foglio rettangolare può essere adatto per un semplice assieme di imballaggio cilindrico. I silenziatori ovali, a gradini o irregolari potrebbero richiedere uno schema di taglio diverso.
Per un assieme di baderna approssimativamente circolare, la circonferenza geometrica può essere stimata da:
Lunghezza dell'avvolgimento del retino prima della sovrapposizione = π × diametro esterno dell'imballaggio finito.
Se l'insieme imballato finito ha un diametro esterno di 100 mm:
π × 100 mm = circa 314 mm.
Questo valore è solo la circonferenza di base. La lunghezza del taglio finale potrebbe anche richiedere:
Questo esempio di calcolo non stabilisce una sovrapposizione consigliata o una dimensione dello schermo finito.
Una sovrapposizione troppo piccola può lasciare un'apertura involontaria nello strato di contenimento. Una sovrapposizione eccessiva può creare una regione localmente più spessa o più rigida.
Le specifiche di assemblaggio dovrebbero identificare:
Non dire agli operatori solo di “avvolgere strettamente”. La tenuta è soggettiva e può modificare sia la forma della guarnizione che la geometria dello schermo.
Uno schermo di trattenimento e una lana di acciaio inossidabile dovrebbero rimanere tipi di componenti separati.
La lana d'acciaio può essere utilizzata come strato di fibra metallica vicino al nucleo perforato. Uno schermo fornisce una struttura di trattenimento basata su fili attorno o all'interno del gruppo di imballaggio.
Alcuni modelli di silenziatori possono utilizzarli entrambi.
Per un confronto costruttivo dettagliato, cfr Avvolgimento del nucleo in lana di acciaio inossidabile rispetto allo schermo di fissaggio.
Non rimuovere uno strato di lana d'acciaio esistente perché viene aggiunto uno schermo inossidabile e non dare per scontato che la lana d'acciaio fornisca automaticamente lo stesso contenimento dello schermo approvato.
Il BSTFLEX Calza di imballaggio per marmitta in fibra di vetro utilizza un sacchetto a rete in fibra di vetro intrecciata per contenere l'imbottitura in filato di fibra di vetro.
Questa costruzione è diversa da p259.
| Confronto | Schermo di imballaggio in acciaio inossidabile | Calzino da imballaggio in rete di fibra di vetro |
|---|---|---|
| Materiale principale | Filo di acciaio inossidabile | Rete in fibra di vetro intrecciata più imbottitura in fibra di vetro |
| Modulo di fornitura primaria | Foglio di contenimento metallico | Componente di imballaggio contenuto |
| Include il riempimento acustico principale? | No | Sì |
| Dimensioni principali della richiesta di offerta | Dimensioni del foglio o del taglio, struttura del filo e sovrapposizione | Diametro, lunghezza, peso dell'imbottitura e struttura a rete |
| Ruolo tipico degli acquirenti | Componente di ritenzione separato | Componente di imballaggio pronto per l'installazione o semilavorato |
Non utilizzare le due descrizioni dei prodotti in modo intercambiabile semplicemente perché entrambe contengono la parola mesh.
Lo schermo deve adattarsi alla struttura effettiva dell'imballaggio.
BSTFLEX ne fornisce diversi materiali di imballaggio della marmitta, tra cui fibra di vetro, lana di acciaio inossidabile, fibra ceramica, fibra di basalto e componenti di imballaggio preformati.
Per ogni progetto schermata, identificare:
Non selezionare prima uno schermo e poi modificare la quantità di imballaggio solo per adattare lo schermo.
Qualsiasi strato metallico aggiuntivo occupa spazio.
Quando uno schermo avvolge l'esterno della guarnizione acustica, verificare che il gruppo finito si adatti ancora all'interno del guscio senza forzare la guarnizione in uno stato di compressione involontaria.
Per un assieme cilindrico:
Involucro dello schermo finito ≈ diametro esterno del componente imballato + contributo dello schermo.
Il contributo effettivo dipende dalla struttura del filo, dal numero di strati, dalla sovrapposizione e dal trattamento locale dei bordi. Non dare per scontato che il solo diametro del filo equivalga all'aumento del diametro finito.
Provare l'assemblaggio vero e proprio dove lo spazio è limitato.
A schermata di repack della marmitta può aiutare a contenere l'imballaggio, ma non ne stabilisce la quantità corretta.
Mantieni queste specifiche separate:
Se l'imballaggio esistente è troppo lento o troppo denso, l'aggiunta di uno schermo non corregge automaticamente la specifica di riempimento sottostante.
Per assemblaggi ripetuti, gli schermi pretagliati possono ridurre la misurazione e il ritaglio lungo la linea.
Una specifica di taglio personalizzato può includere:
Se diversi modelli di silenziatore utilizzano lo stesso materiale della griglia ma dimensioni di taglio diverse, assegnare un codice prodotto finito separato a ciascun taglio approvato.
| Opzione di acquisto | Lavora presso il cliente | Principali fattori di costo |
|---|---|---|
| Foglio standard | Misurare, tagliare, identificare e preparare per l'installazione. | Prezzo lamiera, manodopera di taglio, ritagli e ispezione. |
| Rettangolo pretagliato | Posizionare, sovrapporre e installare. | Prezzo al pezzo, tolleranza dimensionale e imballaggio. |
| Schermo dalla forma personalizzata | Orientamento e assemblaggio finale. | Metodo di taglio, complessità, resa e quantità ordinabile. |
| Componente del kit | Installare con le altre parti di reimballaggio approvate. | Controllo distinta base, imballaggio, etichette e abbinamento dei componenti. |
Confronta il costo per silenziatore accettato anziché solo il prezzo per foglio.
I ritagli di rete in acciaio inossidabile sono scarti di produzione a meno che il disegno non ne approvi esplicitamente l'uso altrove.
Non aggiungere piccoli pezzi rimanenti attorno a un gruppo di imballaggio semplicemente per ridurre gli sprechi. Sovrapposizioni eccessive e pezzi metallici irregolari possono modificare la rigidità locale, lo spessore e l'adattamento dell'assemblaggio.
Per ordini ripetuti, ottimizzare il layout di taglio attorno alle dimensioni della parte finita richieste.
Il fornitore può verificare:
| Elemento di ispezione | Cosa controllare |
|---|---|
| Identità materiale | Riferimento materiale inossidabile approvato dove specificato. |
| Diametro del filo | Diametro e metodo di misurazione approvati. |
| Costruzione | Corretta struttura interlacciata a due strati o altra struttura approvata. |
| Dimensioni finite | Larghezza, lunghezza e profilo personalizzato secondo disegno. |
| Bordi | Configurazione corretta aggraffata, piegata o con bordo tagliato. |
| Condizioni del pezzo | Nessuna distorsione involontaria, grave impigliamento o materiale estraneo. |
| Identificazione | Codice articolo, revisione del disegno e riferimento del lotto ove richiesto. |
| Imballaggio | Corretto conteggio pezzi, etichetta e protezione durante la spedizione. |
Concordare tolleranze e metodi di campionamento prima degli ordini di produzione. I valori nominali esistenti del prodotto non devono essere interpretati come tolleranze di produzione a meno che tali tolleranze non siano state confermate separatamente.
Un campione dello schermo deve essere valutato con l'effettivo imballaggio acustico, nucleo e guscio.
Registra:
Se il rumore o la contropressione fanno parte della convalida del progetto, testare tali proprietà utilizzando il silenziatore completo secondo la procedura concordata. Una specifica dello schermo da sola non stabilisce il risultato.
No. Lo schermo è un componente di fissaggio. L'imballaggio acustico rimane un materiale separato con il proprio peso, densità e specifiche di installazione.
No. La rete dello schermo è realizzata con filo intrecciato. La lana di acciaio inossidabile è un materiale in fibra metallica. Alcuni silenziatori li utilizzano entrambi in posizioni diverse.
L'attuale prodotto BSTFLEX è progettato per consentire la rifilatura per applicazioni adatte. Per assemblaggi OEM ripetuti, specificare la dimensione del taglio finito in modo che gli operatori non debbano misurare ogni schermo individualmente.
L'attuale specifica di prodotto elenca trefoli di filo di acciaio inossidabile da 0,011 pollici, circa 0,279 mm. Confermare il disegno corrente e le specifiche di acquisto quando si ordinano quantità di produzione.
I bordi ondulati forniscono un bordo finito più controllato per la manipolazione e l'inserimento. Per i componenti personalizzati, identificare quali bordi richiedono la crimpatura e la dimensione finita dopo la formatura dei bordi.
BSTFLEX può esaminare dimensioni di taglio personalizzate, imballaggi e requisiti di schermi OEM in base a disegni, dimensioni del silenziatore o campioni. I requisiti di materiale e costruzione devono essere confermati durante il preventivo e l'approvazione del campione.
Inizia con il Schermo di scarico in acciaio inossidabile BSTFLEX per la ritenzione della guarnizione del silenziatore. Inviare le specifiche del filo richieste, la struttura dello schermo, le dimensioni finite, il trattamento dei bordi e la quantità dell'ordine.
Fornire inoltre le dimensioni del nucleo perforato, il materiale di imballaggio, le dimensioni esterne dell'imballaggio e la sovrapposizione prevista, ove disponibile. Per i progetti che combinano schermi con guarnizioni personalizzate in fibra di vetro, basalto o lana di acciaio inossidabile, consultare il Servizio di produzione di guarnizioni per silenziatori OEM BSTFLEX.
Richiedi campioni di schermate di imballaggio del silenziatore e un preventivo OEM
