Come misurare un turbocompressore per una coperta turbo personalizzata: dimensioni dell'alloggiamento, wastegate e tolleranze

Oct 30, 2026


Risposta rapida: misurare l'alloggiamento della turbina, non il coperchio del compressore. Annotare la circonferenza dell'alloggiamento e la larghezza del coperchio, quindi documentare l'ingresso, l'uscita, la disposizione della valvola wastegate, il movimento dell'attuatore, l'accesso per il fissaggio e gli spazi liberi circostanti. Un modello di turbo o un nome T3/T4/T6 è utile, ma non è sufficiente per approvare un modello di coperta personalizzato.

Un progetto affidabile di coperta turbo personalizzata inizia con un pacchetto di misurazioni che un'altra persona possa comprendere senza dover indovinare dove è stata presa ciascuna dimensione. Il pacchetto più utile combina dimensioni etichettate, fotografie dell'installazione, identificazione del turbocompressore e una chiara descrizione dell'area che deve essere isolata.

Questa guida spiega come raccogliere questi dettagli per una coperta termica per l'alloggiamento della turbina. Non si applica a una coperta di contenimento lato compressore. Per i materiali disponibili e le famiglie di modelli standard, consultare la gamma di coperte termiche per turbo BSTFLEX.

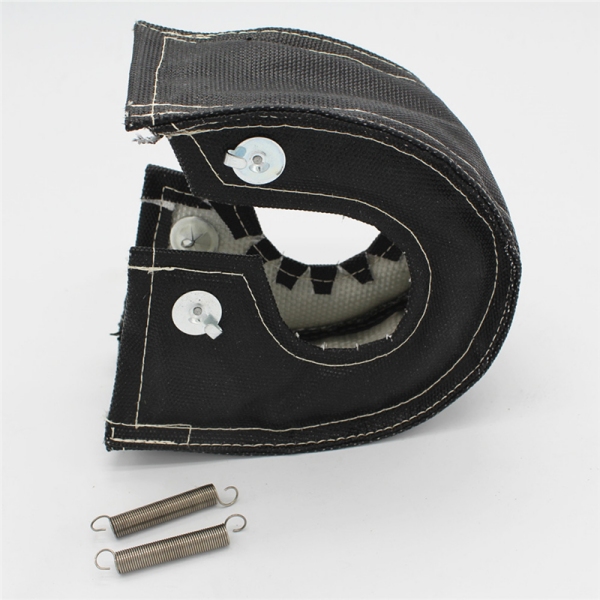

OEM turbo blanket

Quale parte del turbocompressore deve essere misurata?

Misurare l'alloggiamento della turbina azionato dai gas di scarico, comunemente chiamato lato caldo. Questo è l'alloggiamento collegato al collettore di scarico e al raccordo di scarico a valle. Non utilizzare il diametro esterno del coperchio del compressore come dimensione della coperta.

Prima di registrare le dimensioni, identificare i seguenti componenti su una fotografia:

  • alloggiamento della turbina;
  • coperchio del compressore;
  • alloggiamento centrale;
  • ingresso dello scarico;
  • uscita dello scarico;
  • attuatore della wastegate interna e leveraggio, dove installato;
  • raccordi dell'olio e del liquido di raffreddamento;
  • cablaggi, tubi, fascette e staffe nelle vicinanze.

La coperta deve coprire l'area prevista dell'alloggiamento della turbina preservando al contempo lo spazio libero, il movimento e l'accesso richiesti dall'installazione.


Pacchetto di misurazione minimo

Per una prima verifica dell'installazione, fornire l'identificazione del turbocompressore insieme ad almeno le seguenti misurazioni e fotografie.

Elemento Cosa registrare Perché è necessario
Identificazione del turbo Produttore, modello, codice articolo e riferimento dell'alloggiamento della turbina ove disponibile. Aiuta a confrontare la richiesta con i modelli esistenti e le varianti di alloggiamento note.
Circonferenza dell'alloggiamento Circonferenza attorno al corpo principale dell'alloggiamento della turbina, escluse le flange e le staffe non correlate. Stabilisce fino a che punto la coperta deve avvolgere l'alloggiamento.
Larghezza del coperchio Larghezza dell'area dell'alloggiamento da coprire, misurata tra i confini previsti della coperta. Aiuta a definire la profondità della coperta e le posizioni dei bordi.
Geometria di ingresso e uscita Tipo di flangia o V-band, orientamento, profilo esterno e requisiti di accesso per la manutenzione. Impedisce che il modello e il fissaggio ostruiscano i raccordi o le fascette.
Disposizione della wastegate Wastegate interna o esterna; posizioni del corpo dell'attuatore, della staffa, dell'asta e della leva ove rilevanti. Determina se è necessaria una tacca di sfiato o un bordo modificato.
Spazio libero disponibile Spazi minimi rispetto a linee, cablaggi, carrozzeria, staffe, schermature e parti in movimento. Conferma se lo spessore dell'isolamento proposto e il fissaggio possono adattarsi in sicurezza.
Fotografie dell'installazione Vista d'insieme, lato ingresso, lato uscita, lato attuatore e vista dall'alto, con un righello o una scala dove utile. Mostra la geometria e le restrizioni circostanti che le singole dimensioni potrebbero non cogliere.
Limite di copertura Contrassegnare l'area da isolare e i componenti che devono rimanere scoperti o accessibili. Definisce il reale obiettivo di progettazione anziché lasciare il limite della coperta a supposizioni.

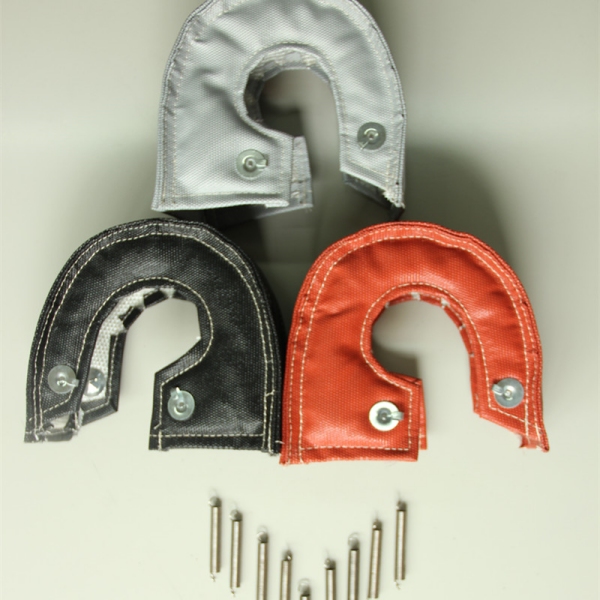

OEM turbo blanket

Strumenti per la misurazione del corpo turbina

Utilizzare strumenti adatti alla geometria e all'accesso disponibile:

  • un metro flessibile per la circonferenza;
  • un righello in acciaio o un calibro per dimensioni lineari accessibili;
  • una striscia anelastica, nastro di carta o spago dove un metro flessibile non può essere letto direttamente;
  • un pennarello ed etichette rimovibili per identificare i punti di misura;
  • una fotocamera o un telefono per le fotografie dell'installazione;
  • un semplice schizzo, disegno CAD o stampa contrassegnata per registrare le dimensioni.

Non effettuare misurazioni finché il turbocompressore e i componenti di scarico adiacenti non sono completamente freddi. Seguire la procedura di manutenzione dell'apparecchiatura ed evitare l'avviamento imprevisto del motore prima di lavorare nell'area di installazione.


Passo 1: Confermare il turbocompressore e la variante del corpo

Registrare il produttore del turbocompressore, il modello completo e il codice articolo. Quando possibile, fotografare anche la targhetta di identificazione, i contrassegni di fusione o il riferimento del corpo.

Queste informazioni sono importanti perché una famiglia di turbo può essere fornita con corpi turbina, disposizioni della valvola wastegate, collegamenti di uscita o opzioni di rapporto di area differenti. Il solo modello del compressore potrebbe non identificare il corpo lato caldo utilizzato nell'installazione.

Per applicazioni su veicoli o apparecchiature, indicare anche:

  • produttore del veicolo o della macchina;
  • modello e anno;
  • sigla del motore;
  • se il turbocompressore è il componente originale o un ricambio aftermarket;
  • se il collettore di scarico, l'uscita o la disposizione della wastegate sono stati modificati.


Passo 2: Fotografare il turbocompressore prima della misurazione

Scattare fotografie prima di rimuovere le parti circostanti. La vista installata mostra restrizioni che potrebbero scomparire quando il turbocompressore viene posizionato su un banco da lavoro.

Le viste consigliate includono:

  1. una vista d'insieme del vano motore o dell'apparecchiatura che mostra la posizione del turbo;
  2. il lato di ingresso della turbina;
  3. il lato di uscita della turbina;
  4. il lato dell'attuatore e della tiranteria della wastegate;
  5. una vista dall'alto che mostra linee, cablaggi, staffe e schermi termici esistenti;
  6. primi piani di qualsiasi area con spazio libero limitato.

Utilizzare frecce o etichette per identificare il lato caldo, i componenti in movimento, gli elementi di fissaggio di servizio e il limite della coperta proposto. Quando la scala è importante, posizionare un righello sullo stesso piano della caratteristica fotografata.


Passo 3: Misurare la circonferenza del corpo turbina

Avvolgere un nastro flessibile attorno al corpo principale del corpo turbina. Mantenere il nastro sull'area del corpo che la coperta circonderà. Non includere il coperchio del compressore, la flangia di ingresso, la flangia di uscita, la fascetta a V, la staffa dell'attuatore o tubazioni non correlate a meno che il design approvato non richieda specificamente la copertura in quel punto.

Se l'accesso impedisce una lettura diretta:

  1. avvolgere una striscia non elastica o uno spago attorno al percorso selezionato;
  2. contrassegnare il punto esatto di sovrapposizione;
  3. rimuovere la striscia senza modificarne la lunghezza;
  4. stenderla in piano e misurare tra il punto di partenza e il segno di sovrapposizione;
  5. registrare sia il risultato che il percorso utilizzato.

Scrivere l'unità di misura accanto a ogni dimensione. Non inviare un numero privo di etichetta che potrebbe essere interpretato come millimetri, pollici, diametro o circonferenza.

La circonferenza non è il diametro

La circonferenza è la distanza attorno all'alloggiamento. Il diametro è una dimensione rettilinea attraverso una sezione circolare. Non sono intercambiabili. Se vengono forniti entrambi, etichettarli separatamente e indicare dove è stata rilevata ciascuna misura.

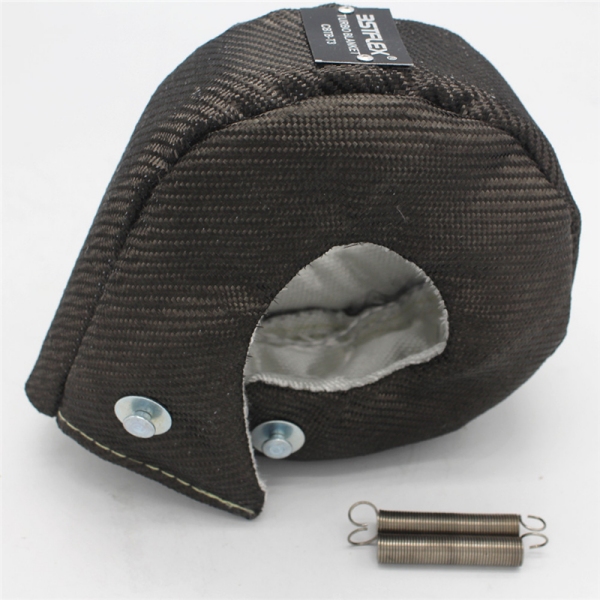

OEM turbo blanket

Passaggio 4: Misurare la larghezza dell'alloggiamento da coprire

Misurare la larghezza da lato a lato dell'area dell'alloggiamento della turbina che la coperta deve coprire. La dimensione deve fermarsi ai bordi previsti della coperta anziché includere l'intera larghezza del turbocompressore.

Escludere il coperchio del compressore e l'alloggiamento centrale a meno che parte di un design approvato non richieda un bordo sovrapposto. Identificare inoltre qualsiasi flangia, fascetta, bossolo o staffa che modifichi la larghezza disponibile.

Per un alloggiamento irregolare, fornire più di una larghezza:

  • larghezza massima dell'alloggiamento;
  • larghezza minima di copertura utilizzabile;
  • larghezza nella posizione di chiusura proposta;
  • distanza dal bordo della coperta a qualsiasi connessione che debba rimanere accessibile.


Passaggio 5: Documentare l'ingresso e l'uscita dello scarico

Mostrare se l'ingresso e l'uscita della turbina utilizzano flange imbullonate, connessioni a V-band o un'altra disposizione. Registrare l'orientamento e indicare quali fascette o elementi di fissaggio devono rimanere accessibili dopo l'installazione della coperta.

Per un'uscita a V-band, includere la posizione della fascetta e lo spazio necessario per raggiungere il relativo elemento di fissaggio. Per un alloggiamento diviso o twin-scroll, mostrare la geometria di ingresso e qualsiasi divisore centrale o configurazione del collettore che influenzi il perimetro della coperta.

La coperta non deve essere approvata basandosi solo sulla circonferenza e sulla larghezza dell'alloggiamento quando la geometria di ingresso o di uscita modifica il percorso di fissaggio disponibile.


Passaggio 6: Misurare un turbocompressore con wastegate interna

Un corpo con wastegate interna richiede informazioni aggiuntive poiché l'asta dell'attuatore e la leva sul lato turbina devono muoversi senza entrare in contatto con la coperta termica, gli ancoraggi, le molle o il filo di legatura.

Fornire:

  • la posizione del corpo dell'attuatore;
  • il profilo della staffa dell'attuatore;
  • il percorso dell'asta;
  • la posizione della leva sul lato turbina;
  • la distanza da un punto di riferimento chiaramente definito del corpo all'asse della tiranteria;
  • l'intera area richiesta per il movimento secondo la procedura di manutenzione appropriata;
  • l'apertura di spazio libero desiderata o il confine della coperta termica.

Contrassegnare questi dettagli su fotografie o su un disegno. Non dare per scontato che tutti i corpi per wastegate interna T25/T28, T3 o T4 utilizzino la stessa sagoma.

Un modello personalizzato dovrebbe fornire lo spazio libero richiesto per progettazione. Tagliare una coperta termica standard finita dopo la consegna non deve essere considerato la soluzione predefinita per un montaggio incerto.


Passaggio 7: Registrare lo spazio libero per wastegate esterna e tubazioni

Con una wastegate esterna, l'attuatore potrebbe non essere montato sul corpo della turbina, ma le tubazioni circostanti possono comunque limitare il bordo della coperta termica e il percorso dei componenti di fissaggio.

Indicare la derivazione della wastegate, i tubi del collettore vicini, i morsetti, i raccordi per sensori e qualsiasi staffa di supporto. Identificare se la coperta termica deve fermarsi prima di una presa della wastegate o se verrà utilizzato un componente isolante separato sulla tubazione adiacente.

La coperta termica per turbo copre il corpo della turbina. Non si deve presumere che isoli ogni ramo del collettore, tubo della wastegate o tubo di scarico nel sistema di scarico circostante.


Passaggio 8: Misurare lo spazio libero per l'installazione

Misurare gli spazi più piccoli tra il corpo della turbina e i componenti circostanti. Includere lo spessore previsto della coperta termica quando si verifica se il progetto si adatterà.

I punti di clearance importanti possono includere:

  • tubi di mandata e di scarico dell'olio;
  • tubi del liquido di raffreddamento;
  • cablaggio e connettori elettrici;
  • corpo dell'attuatore e collegamento;
  • coperchio del compressore;
  • tubo di scarico e fascetta a V;
  • staffe del supporto motore o del telaio;
  • parete tagliafuoco, cofano, pannello della carrozzeria o involucro;
  • schermi termici rigidi in metallo esistenti.

Se uno schermo metallico originale rimarrà, indicarne la posizione e i dettagli di montaggio. L'articolo Coperta Turbo vs Scudo Termicospiega perché una coperta flessibile e uno schermo rigido richiedono controlli di montaggio diversi.


Passaggio 9: Contrassegnare le aree di copertura e di esclusione richieste

Un disegno personalizzato di una termocoperta per turbocompressore dovrebbe mostrare sia ciò che deve essere coperto sia ciò che deve rimanere aperto.

Contrassegnare:

  • la zona principale del corpo turbina da isolare;
  • collegamenti che richiedono un'ispezione regolare;
  • targhette di matricola o contrassegni di identificazione che devono rimanere visibili;
  • spazio libero per attuatore e tiranteria;
  • accesso a sensori e tubazioni;
  • fascette e elementi di fissaggio per manutenzione;
  • aree in cui non sono consentiti un bordo, una cucitura o un punto di fissaggio.

Questo è più utile che richiedere la "copertura massima" senza definire i requisiti di servizio e di movimento.


Passaggio 10: Includere la struttura del materiale prevista

La vestibilità non può essere separata completamente dalla struttura del materiale. Un pacchetto isolante più spesso può occupare più spazio, modificare la posizione del bordo o richiedere una disposizione di fissaggio rivista.

Le opzioni di copertura esterna BSTFLEX includono:

  • tessuto intrecciato stile titanio/lava;
  • tessuto in carbonio;
  • tessuto alluminizzato;
  • tessuto in fibra di vetro spalmato di silicone.

È inoltre possibile prendere in considerazione un ulteriore strato opzionale di foglio di metallo goffrato in base al grado di metallo richiesto, allo spessore, al motivo di goffratura, alla posizione e alla copertura. Questa opzione è indipendente da un rivestimento esterno in tessuto alluminizzato.

Per la struttura rivestita in silicone, vedere Copriturbo rivestiti in silicone: temperatura del guscio esterno rispetto all'isolamento lato turbina. Il materiale esterno deve essere specificato insieme all'isolamento interno, alla costruzione dei bordi, al filo e alla chiusura.


Come preparare un disegno di misurazione utile

Un disegno CAD professionale è utile ma non sempre necessario per la prima revisione. Uno schizzo chiaro e contrassegnato può essere sufficiente quando contiene dimensioni tracciabili e fotografie corrispondenti.

Ogni disegno di misurazione dovrebbe includere:

  • nome del progetto o del componente;
  • modello di turbocompressore e numero di parte;
  • revisione e data del disegno;
  • unità di misura;
  • orientamento della vista;
  • etichette delle dimensioni corrispondenti alle fotografie;
  • limite di copertura;
  • note sulla valvola wastegate e sullo spazio di manutenzione;
  • contatto del cliente o riferimento del progetto.

Non inserire più frecce prive di etichetta su una singola fotografia. Utilizzare riferimenti come A, B, C e D, quindi definire ciascuna dimensione in una tabella separata.

Riferimento consigliato Misura Come definirla
A Circonferenza dell'alloggiamento della turbina Distanza attorno al percorso dell'alloggiamento principale selezionato, escluse le flange se non diversamente specificato.
B Larghezza della copertura richiesta Distanza tra i confini proposti del bordo della coperta.
C Posizione della wastegate Distanza da un punto di riferimento identificato dell'alloggiamento al leveraggio dell'attuatore o al centro del foro richiesto.
D Spazio minimo di installazione Spazio minimo disponibile nel componente indicato prima dell'installazione dell'isolamento.
E Accesso di ingresso o uscita Spazio libero richiesto attorno alla flangia, alla fascetta o al dispositivo di fissaggio di servizio.


Lista di controllo fotografica per un preventivo di coperta termica per turbo personalizzata

Fotografia Cosa dovrebbe mostrare
Installazione complessiva Posizione del turbocompressore e componenti circostanti del motore, del veicolo o dell'attrezzatura.
Primo piano del carter della turbina Profilo dell'alloggiamento principale e percorso utilizzato per la misurazione della circonferenza.
Vista laterale Larghezza dell'alloggiamento, alloggiamento centrale, uscita e bordo della coperta proposto.
Vista della wastegate Attuatore, staffa, asta, leva e spazio di movimento richiesto.
Vista di connessione Ingresso, uscita, fascetta, flangia e accesso per i dispositivi di fissaggio di servizio.
Area a spazio limitato Spazio minimo rispetto a una linea, un cavo, una staffa, una protezione o un pannello della carrozzeria, possibilmente con una scala.


Errori comuni nella misurazione delle termocoperture per turbo

Misurazione del coperchio del compressore

Una coperta termica lato turbina viene selezionata attorno all'alloggiamento lato caldo. Le misurazioni del coperchio del compressore non stabiliscono il modello di coperta richiesto.

Utilizzo del nome della flangia come dimensione finale

I nomi T3, T4 e T6 aiutano a organizzare le famiglie di prodotti, ma gli alloggiamenti all'interno di una famiglia possono differire. Conferma le dimensioni effettive dell'alloggiamento e dell'installazione.

Inclusione delle flange in una misurazione ma non nel disegno

Indica esattamente su cosa è passato il nastro. Un fornitore non può confrontare le dimensioni in modo affidabile se una circonferenza include una flangia e un'altra no.

Invio del diametro come circonferenza

Etichettare il tipo di quota e l'unità di misura. Un numero privo del relativo percorso di misurazione può dare origine a un modello errato.

Ignorare il movimento della valvola wastegate

Una fotografia statica del leveraggio non definisce il suo campo di funzionamento richiesto. Mostrare il meccanismo e identificare la distanza di sicurezza da mantenere.

Misurazione di un turbocompressore solo al banco

Le misurazioni al banco possono descrivere l'alloggiamento ma non il gioco installato, l'accesso all'hardware o i componenti vicini. Includere fotografie dell'installazione ogni volta che è possibile.

Mancata identificazione dello spessore del materiale richiesto

Un modello approvato per una determinata costruzione isolante potrebbe richiedere una revisione in caso di variazioni dello spessore o della disposizione degli strati.


Modello standard o modello personalizzato?

Uno schema standard T25/T28, T3, T3/T4, T4 o T6 può essere adatto quando l'alloggiamento effettivo e l'installazione circostante soddisfano i requisiti dello schema. È opportuno considerare uno schema personalizzato quando:

  • Le dimensioni dell'alloggiamento non rientrano nel modello standard disponibile;
  • la disposizione della wastegate interna richiede un'apertura con un gioco specifico;
  • la geometria di ingresso, uscita o della fascetta a V modifica la posizione del bordo;
  • lo spazio di installazione disponibile è limitato;
  • la coperta deve mantenere l'accesso ai collegamenti specifici del progetto;
  • è richiesto uno spessore di isolamento speciale, un rinforzo o uno strato di foglio metallico goffrato;
  • l'ordine richiede un pattern OEM ripetibile e il controllo delle revisioni.

La Guida BSTFLEX OEM e ai copriturbo personalizzati spiega i requisiti più generali relativi a materiali, campionatura, branding e produzione.


Approvare il primo campione nell'installazione reale

Le misurazioni costituiscono l'input di progetto. Il campione installato è la conferma del montaggio.

Durante l'approvazione del campione, verificare:

  • la copertura dell'alloggiamento;
  • la posizione dei bordi;
  • l'allineamento della chiusura e dei punti di fissaggio;
  • il movimento della wastegate;
  • l'accesso a fascette, tubazioni e elementi di fissaggio;
  • lo spazio libero da cablaggi, tubi flessibili e carrozzeria;
  • l'assenza di arricciamenti, compressione eccessiva o tensione anomala;
  • materiale, colore, logo e imballaggio rispetto alle specifiche dell'ordine.

Registrare la revisione del pattern accettata e fotografare il campione installato. Qualsiasi modifica apportata durante la prova di montaggio deve essere trasferita sul disegno controllato prima della produzione in serie.


Lista di controllo RFQ per copriturbo personalizzato

Sezione RFQ Informazioni da fornire
Turbocompressore Produttore, modello, codice articolo, riferimento dell'alloggiamento e se originale o aftermarket.
Apparecchiatura Veicolo, motore, motore marino, generatore, macchina industriale o altra applicazione.
Dimensioni Circonferenza dell'alloggiamento, larghezza del coperchio, posizione della valvola wastegate e spazi liberi minimi, con unità di misura.
Installazione Fotografie, disposizione di ingresso/uscita, dettagli dell'attuatore, fascette, tubazioni e requisiti di manutenzione.
Copertura Area contrassegnata da isolare e componenti che devono rimanere accessibili o scoperti.
Condizioni termiche Condizioni continue e di picco note, punti di misurazione e obiettivo del componente protetto ove disponibile.
Costruzione Coperchio esterno, requisiti di isolamento interno, rinforzo, bordo, filo e preferenza di fissaggio.
Foglio di metallo goffrato Se richiesto; grado del metallo, spessore, goffratura, posizione e copertura se definite.
Requisiti commerciali Quantità campione, ordine iniziale, domanda ripetuta, logo, etichetta, imballaggio e documenti richiesti.


Domande frequenti

Quali sono le due misurazioni principali delle termocoperture per turbocompressore?

Le dimensioni iniziali più comuni sono la circonferenza dell'alloggiamento della turbina e la larghezza dell'area da coprire. Una revisione completa del montaggio può richiedere anche la posizione della wastegate, la geometria di ingresso e uscita e le dimensioni dello spazio di installazione.

Devo misurare la termocopertura per turbocompressore o l'alloggiamento della turbina?

Per un nuovo montaggio, misurare l'effettivo alloggiamento della turbina e l'installazione. Una copertura esistente può essere fornita come campione di riferimento, ma le sue dimensioni da sole non dimostrano che la vestibilità, i materiali o la copertura siano corretti per il nuovo progetto.

Posso scegliere una termocopertura per turbocompressore in base al nome della flangia T3 o T4?

Utilizzare il nome della flangia o della famiglia solo come riferimento iniziale. Confermare le dimensioni dell'alloggiamento della turbina, la disposizione della wastegate e lo spazio disponibile prima di approvare il modello.

Quale misurazione extra è necessaria per una wastegate interna?

Documentare l'attuatore, la staffa, l'asta e la leva lato turbina rispetto a un punto di riferimento definito dell'alloggiamento e identificare l'area completa richiesta per il movimento e lo spazio libero per la copertura.

BSTFLEX può sviluppare una copertura solo da fotografie?

Le fotografie sono utili per esaminare la geometria e le restrizioni, ma potrebbero essere richieste dimensioni etichettate, un disegno, un campione fisico o il turbocompressore stesso a seconda della complessità e della precisione necessarie.

Materiali esterni diversi utilizzano lo stesso modello?

Possono utilizzare la stessa geometria di base dell'alloggiamento, ma una modifica dello spessore dell'isolamento, del rinforzo o della disposizione degli strati può influire sul montaggio. Ciascuna costruzione proposta deve essere verificata rispetto allo spazio libero disponibile.


Richiedi una revisione personalizzata delle misurazioni per termocoperture per turbocompressore

Invia a BSTFLEX l'identificazione del turbocompressore, le dimensioni etichettate, le fotografie dell'installazione e l'area che richiede protezione termica. Includi la disposizione della wastegate, lo spazio libero disponibile, il materiale esterno preferito e la quantità d'ordine prevista.

Per i progetti OEM e a marchio privato, fornire anche il logo, l'etichetta, l'imballaggio, i criteri di approvazione del campione e la documentazione di produzione richiesti. Riferimenti di misurazione chiari consentono di verificare il modello, i materiali e il fissaggio proposti prima del campionamento.

Invia le misurazioni e il disegno del tuo turbocompressore a BSTFLEX


Iscriviti alla nostra newsletter
Iscriviti alla nostra promozione mensile e ricevi le ultime novità sui nostri prodotti!
mandare un messaggio
mandare un messaggio
Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

casa

prodotti

di

contatto
