Il materiale di riempimento per marmitte di autocarri deve essere scelto in base al carico effettivo dei gas di scarico, alla geometria del silenziatore e alla costruzione acustica approvata, piuttosto che unicamente alle dimensioni del veicolo.Autocarri diesel per uso gravoso, trattori e attrezzature edili possono esporre una marmitta assorbente a carichi prolungati, vibrazioni, urti stradali e flussi di scarico elevati, rendendo la selezione del materiale e la ritenzione del riempimento particolarmente importanti.
La fibra di vetro e la fibra di basalto sono due opzioni di materiali che possono essere impiegate in silenziatori di scarico idonei. La fibra di vetro è ampiamente utilizzata come materiale di riempimento acustico, mentre la fibra di basalto può essere valutata laddove il progetto approvato richieda una diversa struttura in fibra minerale per servizi termici o meccanici gravosi.
BSTFLEX fornisce materiali di riempimento per marmitte per sistemi di scarico di autoveicoli, autocarri, veicoli per sport motoristici e industriali. Questa guida si concentra su marmitte e silenziatori diesel per uso gravoso specificamente progettati per contenere un riempimento acustico fibroso.

Utilizzare il materiale già approvato per il silenziatore ogni volta che esiste una specifica di produzione valida.
Per un progetto di scarico per usi gravosi nuovo o modificato:
La decisione completa dovrebbe includere il grado della fibra, il peso del riempimento a secco, il volume della camera, la densità di installazione, la protezione dal lato dei gas, la ritenuta e la validazione del campione.
Non tutti i componenti di scarico diesel per uso gravoso utilizzano un riempimento fibroso.
Lo scarico di un veicolo moderno può includere:
Il riempimento della marmitta appartiene esclusivamente alla cavità acustica progettata per contenerlo.Non deve essere inserito in un catalizzatore, DPF, substrato SCR o in un altro componente di post-trattamento semplicemente perché tale componente fa parte del sistema di scarico.
Per una richiesta di offerta OEM (RFQ), fornire una sezione trasversale che mostri il tubo perforato o il rivestimento e la zona di riempimento esatta.

Una marmitta per autocarri può funzionare in condizioni molto diverse rispetto a un piccolo silenziatore per motocicli revisionabile.
Le condizioni pertinenti per usi gravosi possono includere:
Queste condizioni non richiedono automaticamente una fibra specifica. Definiscono l'ambiente rispetto al quale il sistema di imballaggio proposto deve essere valutato.
Imballaggio in fibra di vetro per marmitte di camion può fornire il principale strato acustico poroso in un silenziatore ad assorbimento adatto. La specifica di acquisto dovrebbe identificare il grado effettivo del vetro e la costruzione della fibra anziché richiedere semplicemente lana di vetro.

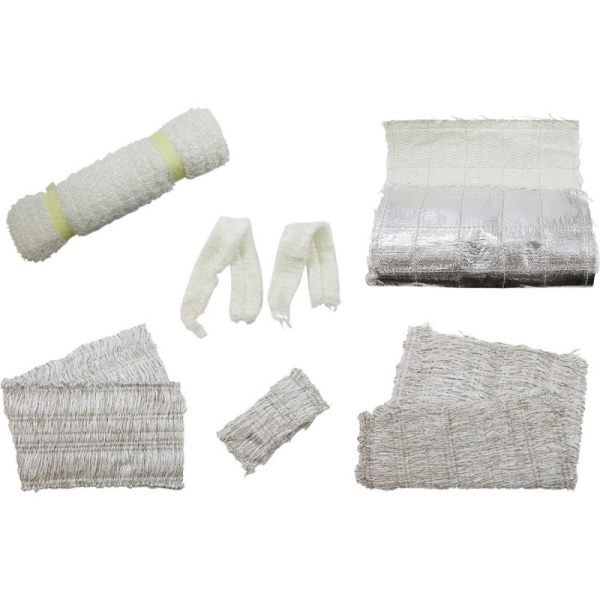

Le opzioni in fibra di vetro BSTFLEX includono:
Il formato di fornitura corretto dipende da come il produttore dello scarico riempie il silenziatore.
I possibili metodi di produzione includono:

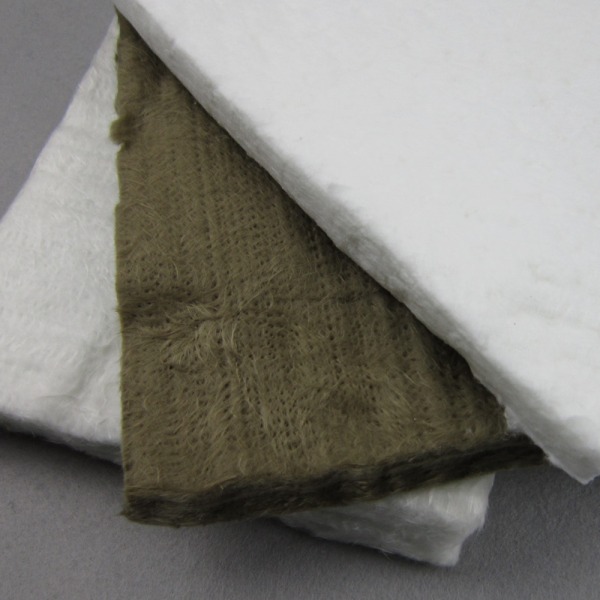

Imballaggio in basalto per marmitte di camion fornisce un'altra opzione in fibra minerale per i silenziatori di scarico in cui il grado effettivo e la costruzione sono stati approvati per l'impiego.
Le opzioni di imballaggio in basalto BSTFLEX includono:
Non dare per scontato che ogni prodotto descritto come lana di basalto, fibra di roccia o lana minerale abbia la stessa struttura di fibra o idoneità allo scarico.
Per un progetto OEM, specificare:
| Fattore di selezione | Baderna in vetroresina | Baderna in basalto |
|---|---|---|
| Specifiche del materiale | Identificare il grado del vetro e la struttura della fibra. | Identificare il grado della fibra di basalto e la struttura. |
| Formati di fornitura | Fibra sfusa, filato, feltro, lastra o componente contenuto a seconda del prodotto. | Fibra sfusa, feltro o componente preparato a seconda del prodotto. |
| Selezione termica | Utilizzare la classificazione e la raccomandazione di servizio per l'effettivo prodotto in vetro. | Utilizzare la classificazione e la raccomandazione di servizio per l'effettivo prodotto in basalto. |
| Servizio meccanico | Verificare l'erosione da gas, le vibrazioni e la ritenzione richiesta. | Verificare le stesse condizioni per la struttura in basalto proposta. |
| Controllo della produzione | Specificare peso a secco, densità, dimensioni e metodo di installazione. | Specificare peso a secco, densità, dimensioni e metodo di installazione. |
| Approvazione OEM | Validare il materiale selezionato nel silenziatore completo. | Validare il materiale selezionato nel silenziatore completo. |
La tabella deliberatamente non assegna un vincitore universale. Il risultato approvato dipende dal grado specifico di fibra e dal sistema di scarico.

Una temperatura massima o di classificazione non è sufficiente per selezionare imbottitura per marmitte per usi gravosi.
Chiedere al fornitore cosa rappresenta il valore citato:
Identificare anche la posizione di misurazione nel veicolo.
La temperatura dei gas di scarico all'uscita del motore non è la stessa di:
La selezione dei materiali dovrebbe utilizzare dati pertinenti al luogo di imballaggio effettivo.
Le configurazioni di scarico per diesel per servizio pesante possono includere diversi dispositivi di trattamento prima o dopo una marmitta o un silenziatore.
Per la richiesta di offerta (RFQ) dell'imbottitura, identificare se il silenziatore assorbente si trova:
Queste informazioni aiutano a definire il reale ambiente termico e di contaminazione.
Non descrivere l'imbottitura della marmitta come imbottitura per DPF, imbottitura per catalizzatore o imbottitura per SCR a meno che non faccia effettivamente parte di un prodotto progettato separatamente con tale funzione.
Forti impulsi di scarico e il movimento dei gas attraverso un'anima perforata possono sottoporre a sollecitazioni meccaniche la superficie interna dell'imbottitura acustica.

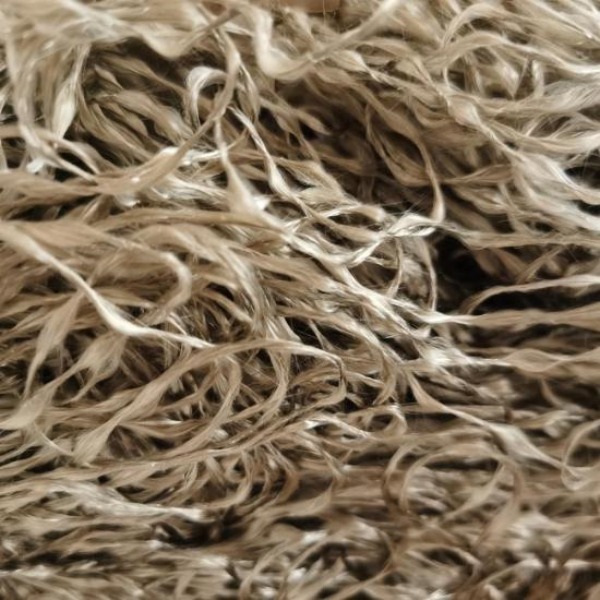

Alcune strutture di silenziatori per servizio pesante utilizzano pertanto uno strato di lana di acciaio inossidabile attorno al tubo perforato prima dell'imbottitura principale in fibra di vetro o basalto.
BSTFLEX fornisce:
Lo strato metallico deve rimanere una specifica distinta rispetto alla fibra acustica principale.
Una distinta base (BOM) dello scarico di un camion dovrebbe identificare:
Non assegnare automaticamente la lega di una rete metallica alla lana d'acciaio. Ciascun componente deve avere la propria designazione di materiale.

È possibile utilizzare una rete metallica separata laddove il design del silenziatore richieda un ulteriore contenimento dell'imbottitura.
Il BSTFLEX Stainless Steel Exhaust Screen fornisce un orientamento di prodotto per questo tipo di componente.
Per la produzione OEM, definire:
La rete è un componente di contenimento. Il suo peso non deve essere calcolato come riempimento acustico in fibra di vetro o basalto.
Per un semplice silenziatore assorbente cilindrico con un'anima circolare centrata:
V = π × (D2 - d2) × L / 4.000.000
quando le dimensioni sono in millimetri, dove:
Se lana d'acciaio o un altro strato interno circonda l'anima, utilizzare il suo involucro esterno installato anziché il diametro dell'anima nuda ove opportuno.
Per marmitte per autocarri ovali, schiacciate, con anima disassata o multicamera, calcolare la cavità di riempimento effettiva dal disegno o dal modello CAD.
Quando una densità installata è già stata validata per il materiale selezionato:
Carica di fibra secca = volume netto di impacchettamento × densità installata approvata.
Questa equazione converte un requisito ingegneristico approvato in una quantità di produzione. Non seleziona la densità per un nuovo progetto.
Non copiare una densità di impaccamento da:
senza confermare che il materiale, la geometria e il servizio siano comparabili.

Un grande silenziatore per autocarro può contenere più di una cavità assorbente.
Zone separate possono includere:
Specificare il materiale e la carica a secco per ciascuna zona anziché fornire alla produzione solo un valore totale.
Un silenziatore può contenere il peso totale corretto pur presentando una quantità insufficiente di materiale in una zona critica.
Gli autocarri per lunghe percorrenze, i veicoli da lavoro e le macchine da costruzione possono esporre i silenziatori a vibrazioni e sollecitazioni meccaniche continue.
L'approvazione dei campioni dovrebbe pertanto valutare molto più del semplice assemblaggio a freddo.
Registrare:
Un materiale che resiste al calore ma migra sotto l'effetto delle vibrazioni può comunque risultare idoneo per l'applicazione prevista sull'autocarro.
I sistemi di scarico diesel possono presentare fuliggine e condensa a seconda del motore, del layout dello scarico e del ciclo operativo.
Per i progetti di sostituzione, ispezionare il materiale di riempimento rimosso per verificare:
Il peso del materiale usato non deve essere considerato automaticamente pari al peso di riempimento originale di produzione. La contaminazione può aumentare la massa, mentre la perdita di fibre la riduce.
| Formato di fornitura | Percorso produttivo idoneo | Principali controlli d'acquisto |
|---|---|---|

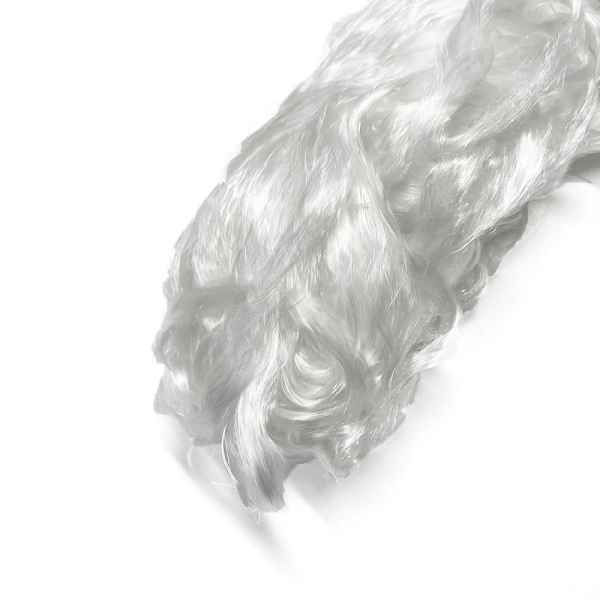

| Fibra sfusa in massa | Lo stabilimento pesa e distribuisce il materiale internamente. | Grado del materiale, peso netto dell'imballo e carica approvata per silenziatore. |
| Fibra continua o filato | Lo stabilimento dispone di un processo di riempimento o formatura consolidato. | Struttura della fibra, forma dell'imballo e consumo per pezzo. |

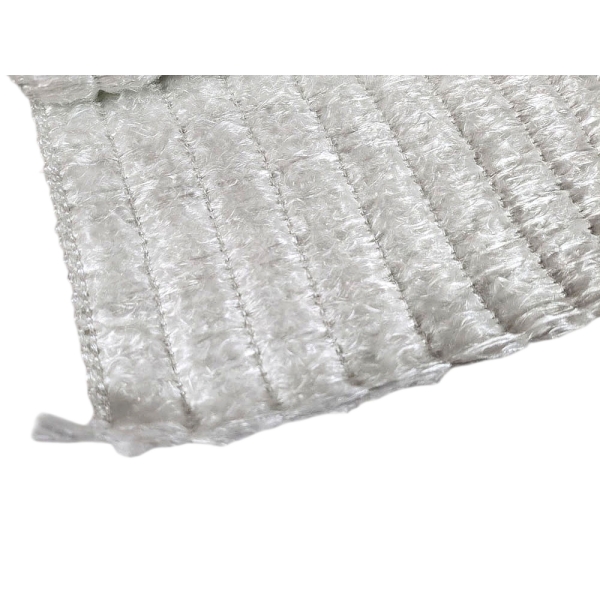

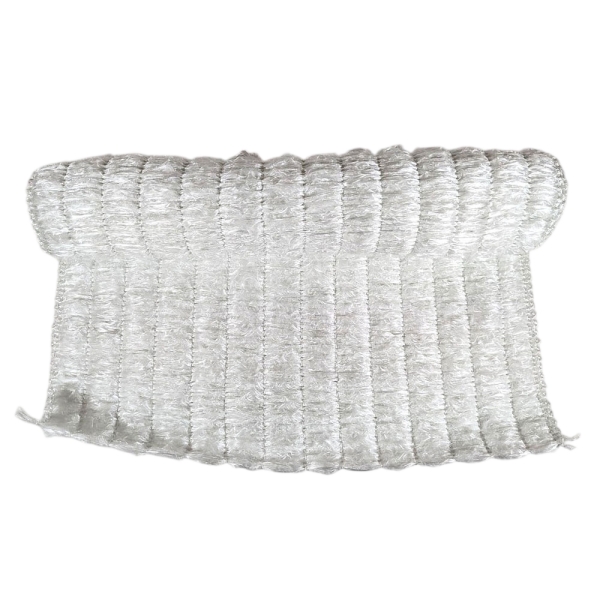

| Tappetino o foglio | Ripetere il taglio e l'avvolgimento attorno a un'anima o a un pannello definiti. | Grammatura, spessore, schema di taglio e peso del pezzo. |
| Carica pre-pesata | La produzione richiede una quantità fissa per ciascun silenziatore. | Peso della fibra a secco, tolleranza, tara del sacchetto ed etichetta. |
| Componente contenuto | Lo stabilimento richiede una manipolazione più pulita e una forma definita. | Peso di riempimento, dimensioni, struttura del rivestimento e accoppiamento da installato. |

Per un programma di silenziatori per camion ad alto volume, è possibile confezionare una carica di fibra approvata per ciascun silenziatore o per ciascuna zona di imballaggio separata.
La confezione può identificare:
Ciò può ridurre la variazione tra operatori laddove la pesatura a bordo linea viene attualmente eseguita manualmente.
Tuttavia, la fornitura pre-pesata dovrebbe essere confrontata con il processo di riempimento automatico o controllato già esistente presso il cliente prima di ipotizzare che riduca i costi di produzione.
Un componente d'imballaggio contenuto può essere sviluppato laddove la manipolazione di fibra sfusa o il posizionamento ripetuto crei un problema di produzione.

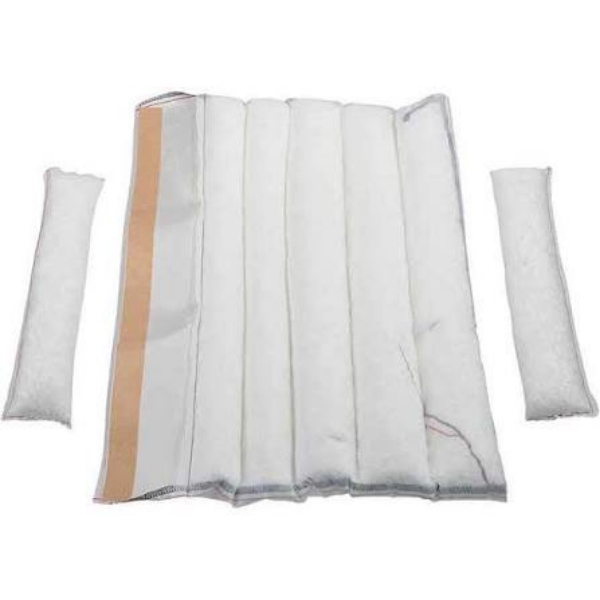

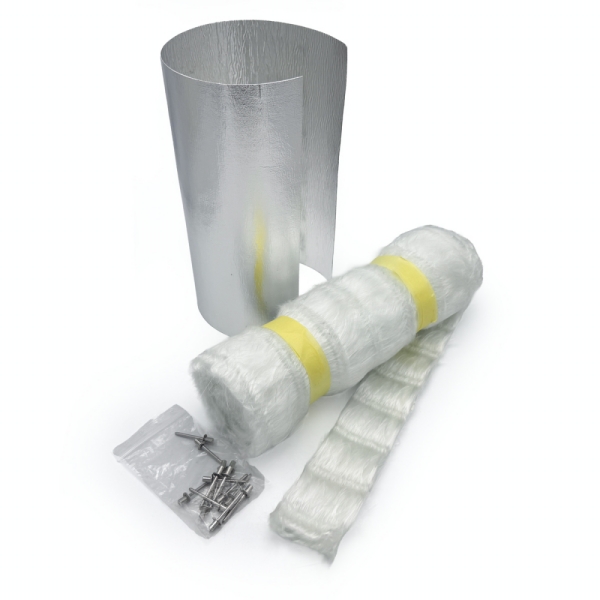

BSTFLEX fornisce una Calza fonoassorbente per silenziatore in fibra di vetro con sacco in rete di vetro tessuta per applicazioni idonee.
Per un progetto relativo a camion, specificare:
Non dare per scontato che una calza esistente delle dimensioni per motocicli possa semplicemente essere scalata per un camion per impieghi gravosi senza validazione su campioni.

| Voce di controllo | Cosa verificare |
|---|---|
| Identità del materiale | Riferimento approvato del materiale in fibra di vetro, basalto o metallico. |
| Quantità di riempimento a secco | Peso netto della fibra secondo le specifiche approvate. |
| Dimensioni del materassino o del componente | Lunghezza, larghezza, spessore, diametro o geometria personalizzata. |
| Protezione metallica | Specifica corretta per lana, maglia o rivestimento dell'anima ove richiesto. |
| Condizioni | Nessuna contaminazione inaccettabile, umidità o danno all'imballaggio. |
| Identificazione | Codice articolo, revisione del disegno, lotto e tracciabilità richiesta. |
| Imballaggio | Peso netto, numero di pezzi e configurazione del cartone corretti. |
| Campo della RFQ | Informazioni da fornire |
|---|---|
| Applicazione sul veicolo | Autocarro pesante, trattore, veicolo da lavoro, veicolo da costruzione o altre apparecchiature diesel. |
| Informazioni sul motore | Tipo di motore, carburante e servizio operativo rilevante. |
| Layout dello scarico | Posizione del silenziatore rispetto al turbocompressore e ai componenti di post-trattamento. |
| Costruzione del silenziatore | Sezione trasversale, zone di riempimento e disposizione dell'anima perforata. |
| Materiale | Specifica esistente e approvata per fibra di vetro, basalto o altro materiale fonoassorbente. |
| Condizioni termiche | Temperatura continua e di picco con punto di misurazione. |
| Requisito di riempimento | Peso a secco, densità installata o requisito di sviluppo per ciascuna zona. |
| Ritenzione | Lana d'acciaio inossidabile, manicotto dell'anima, rete di ritenzione o altro strato approvato. |
| Forma di fornitura | Fibra sfusa, materassino, rotolo, pezzo pretagliato, carica pesata o componente preformato. |
| Requisito commerciale | Quantità di prototipi, volume annuale, imballaggio, etichettatura e tracciabilità. |
La fibra di vetro può essere utilizzata in silenziatori ad assorbimento idonei per autocarri quando il grado selezionato, la struttura della fibra, la quantità di riempimento e le condizioni operative sono stati approvati per tale design.
Non esiste una risposta universale. Confrontare gli specifici prodotti in fibra di vetro e basalto con le condizioni termiche, le vibrazioni, la protezione lato gas, la geometria del silenziatore, il metodo di produzione e i requisiti di validazione dell'autocarro.
Solo dove il design approvato del silenziatore lo richiede. La lana d'acciaio inossidabile può fornire uno strato metallico sul lato dell'anima, ma non è obbligatoria in ogni marmitta per camion.
Non trattare i substrati di post-trattamento come cavità di imbottitura per marmitte. Il materiale fonoassorbente fibroso deve essere installato solo nelle regioni specificamente progettate per quel materiale.
Utilizzare le specifiche approvate della marmitta quando disponibili. Altrimenti, determinare il volume effettivo della cavità acustica e sviluppare la carica di fibra secca richiesta attraverso il processo di ingegneria e validazione del silenziatore.
BSTFLEX può esaminare fibra di vetro sfusa, materiale fonoassorbente in basalto, lana d'acciaio inossidabile, tappetini, cariche pre-pesate e componenti di imballaggio fabbricati per progetti idonei di scarico per camion OEM e attrezzature pesanti.
Invia a BSTFLEX il disegno della marmitta, le dimensioni della zona di imballaggio, le specifiche del materiale esistente, le condizioni operative dello scarico e il volume annuo richiesto.
Per il confronto dei materiali, specifica se il progetto è una sostituzione approvata della fibra di vetro, un'alternativa proposta in basalto o lo sviluppo di un nuovo silenziatore. Ciò evita che una modifica dei materiali venga trattata come una semplice sostituzione d'acquisto.
Lo sviluppo basato su disegni e campioni può essere esaminato tramite il Servizio di produzione di imballaggi per marmitte OEM BSTFLEX. Altri materiali acustici e formati di fornitura sono disponibili nella gamma di prodotti per imballaggio marmitte.
Richiedi campioni di imballaggio per marmitte per camion e un preventivo OEM
