Rete metallica intrecciata per soffietti di scarico e tubi di scarico flessibili
Le reti metalliche a maglia sono ampiamente utilizzate nei soffietti di scarico, nei tubi di scarico flessibili, nei disaccoppiatori di scarico e in altri assemblaggi di collegamento flessibili per sistemi di scarico, dove il componente deve resistere a vibrazioni, dilatazione termica, movimenti ripetuti e contatto meccanico.
A differenza delle reti metalliche tessute o delle tradizionali guaine in acciaio inossidabile intrecciato, la rete metallica a maglia è formata da anelli continui di filo di acciaio inossidabile. Questa struttura ad anelli permette alla rete di comprimersi, allungarsi, adattarsi alle superfici curve e muoversi con il componente di scarico senza diventare un vincolo rigido.
Per le applicazioni di scarico in ambito automobilistico e industriale, la rete può essere installata attorno a un soffietto, posizionata sotto una treccia esterna, integrata in una struttura di disaccoppiamento o realizzata come manicotto tubolare separato in base al progetto del sistema di scarico del cliente.
BSTFLEX producemanicotti in rete metallica a maglia di acciaio inossidabilePer soffietti di scarico, tubi di scarico flessibili e disaccoppiatori di scarico per autoveicoli. Diametro del filo, diametro del manicotto, grado di acciaio inossidabile, densità della maglia, numero di trefoli e lunghezza finale possono essere personalizzati per progetti OEM.
Dove viene utilizzata la rete metallica a maglia in un sistema flessibile di scarico?
Non esiste un'unica struttura universale per i tubi flessibili di scarico. Diverse piattaforme veicolari, configurazioni del motore e produttori di sistemi di scarico utilizzano diverse combinazioni di soffietti, trecce, rivestimenti e reti metalliche.
Un tipico gruppo flessibile di scarico può contenere diversi strati metallici:
Treccia esterna in acciaio inossidabile
↓
Strato di rete metallica a maglia
↓
Soffietto in acciaio inox ondulato
↓
Interblocco interno o rivestimento flessibile
In un'altra configurazione, il manicotto in maglia può essere montato direttamente attorno al mantice senza una treccia esterna aggiuntiva.
Manicotto in rete di acciaio inossidabile lavorato a maglia
↓
Soffietto di scarico
↓
Fodera interna
La corretta posizione della rete dipende dalla funzione meccanica richiesta all'intero giunto di scarico. Per questo motivo, la rete a maglia per i soffietti di scarico dovrebbe essere selezionata insieme al progetto complessivo del tubo flessibile, piuttosto che come componente isolato.
Perché i soffietti di scarico necessitano di uno strato di rete metallica flessibile
I soffietti di scarico sono progettati per assorbire le vibrazioni tra il motore e il sistema di scarico a valle. Durante il funzionamento del veicolo, i soffietti possono essere soggetti contemporaneamente a diverse forme di spostamento.
- Vibrazioni del motore
- Pulsazione dello scarico
- Vibrazioni indotte dalla strada
- espansione termica
- Compressione ed estensione assiale
- Movimento laterale
- Disallineamento angolare
- Cicli termici ripetuti di avvio e arresto
Una copertura metallica rigida ostacolerebbe questo movimento. Una rete in acciaio inossidabile lavorata a maglia è adatta perché la struttura ad anelli può deformarsi insieme al mantice.
Ciò consente alla rete di rimanere a contatto con l'assemblaggio, pur permettendo un movimento controllato.
Come la rete metallica a maglia aiuta a gestire le vibrazioni
Una delle caratteristiche importanti delle maglie lavorate a maglia è l'elevato numero di punti di contatto filo-filo creati dagli anelli della maglia.
Quando il sistema di scarico vibra, le singole spire possono spostarsi leggermente rispetto a quelle adiacenti. Questo crea attrito tra le superfici dei fili di acciaio inossidabile e può contribuire a dissipare parte dell'energia meccanica generata dalle vibrazioni.
L'entità dello smorzamento dipende da diversi fattori, tra cui:
- diametro del filo
- Numero di fili intrecciati
- densità della maglia
- compressione della rete
- Diametro della manica
- Grado dell'acciaio inossidabile
- Posizione di installazione
- Interazione con il mantice e la treccia esterna
Per questo motivo, due manicotti in maglia con lo stesso diametro esterno possono comportarsi in modo molto diverso se la dimensione del filo o la densità della maglia sono differenti.
Protezione superficiale per soffietti di scarico
I soffietti sottili in acciaio inossidabile sono progettati per essere flessibili, ma lo sfregamento ripetuto contro i componenti metallici circostanti può contribuire all'usura.
Uno strato di rete metallica intrecciata può fungere da interfaccia meccanica flessibile attorno al mantice. La rete contribuisce a separare la superficie del mantice dagli strati adiacenti e distribuisce il contatto su un'area più ampia.
Questa funzione può risultare particolarmente utile quando un soffietto è combinato con una treccia esterna in acciaio inossidabile o altra struttura di contenimento metallica.
Rete metallica intrecciata e movimento a soffietto
Le prestazioni di un giunto di scarico flessibile dipendono dalla possibilità per il soffietto di muoversi entro il suo intervallo di movimento previsto in fase di progettazione.
Una guaina in maglia a maglia correttamente specificata può contenere:
- Compressione assiale
- Estensione assiale
- Movimento radiale
- Spostamento angolare limitato
- Cicli di vibrazione ripetuti
Tuttavia, la maglia non dovrebbe essere selezionata solo in base al diametro del manicotto.
Una struttura a maglia eccessivamente densa o troppo stretta può limitare il movimento, mentre una maglia troppo larga potrebbe non fornire l'interazione meccanica desiderata con il componente di scarico.
Una progettazione corretta richiede un equilibrio tra flessibilità, massa metallica, densità della maglia e adattamento dimensionale.
Rete metallica a maglia contro treccia in acciaio inossidabile
La rete metallica a maglia e la treccia in acciaio inossidabile vengono spesso confuse perché entrambe possono comparire sulla superficie esterna di un tubo di scarico flessibile.
Sono prodotti mediante diversi processi di fabbricazione e presentano generalmente un comportamento meccanico differente.
| Caratteristica | Rete metallica a maglia | Treccia in acciaio inossidabile |
|---|---|---|
| Costruzione | Anelli di filo intrecciato interconnessi | Portafili incrociati diagonali |
| Comprimibilità radiale | Alto | Il valore più basso dipende dal tipo di treccia. |
| Contatto filo-filo | Elevato numero di punti di contatto ad anello | Contatto principalmente nei punti di intersezione delle trecce. |
| Conformità | Molto bene | Bene |
| Funzione tipica | Smorzamento, separazione, protezione delle superfici, supporto flessibile | Vincolo esterno e rinforzo strutturale |
| Possono essere utilizzati insieme | SÌ | SÌ |
In molti progetti di tubi flessibili di scarico, la rete a maglia e la treccia di acciaio inossidabile non sono prodotti in competizione. Possono essere utilizzate insieme perché ciascuna struttura contribuisce con proprietà meccaniche diverse.
Rete metallica a tre fili per applicazioni di scarico
BSTFLEX è in grado di produrre reti a maglia utilizzando più fili di acciaio inossidabile alimentati simultaneamente nel processo di lavorazione.
Una costruzione importante è unarete a maglia a triplo filo, dove tre fili di acciaio inossidabile vengono alimentati in parallelo e intrecciati insieme a formare la stessa struttura ad anello.
Filo di acciaio inossidabile 1
+
Filo di acciaio inossidabile 2
+
Filo di acciaio inossidabile 3
↓
Alimentazione a filo parallelo
↓

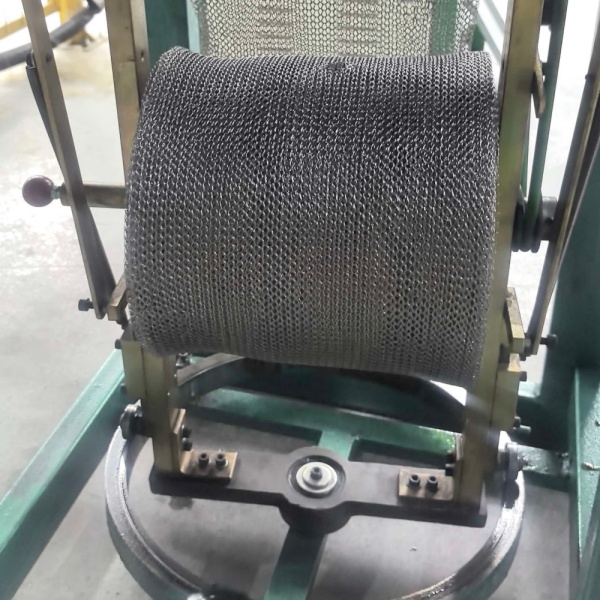

Processo di lavorazione a maglia
↓
Manicotto a rete tubolare a triplo filo
Rispetto a una struttura a maglia a filo singolo simile, una rete a triplo filo contiene più materiale metallico all'interno di ogni anello lavorato a maglia.
Ciò può essere utile quando il produttore del componente di scarico richiede una struttura a rete più robusta, una maggiore massa metallica o caratteristiche di compressione diverse.
Il numero di fili conduttori deve comunque essere scelto in base alle esigenze di assemblaggio. Un maggior numero di fili non si traduce automaticamente in prestazioni migliori in ogni sistema di scarico.
BSTFLEX può personalizzarerete a maglia a triplo filo per soffietti di scaricosecondo i disegni del cliente o campioni esistenti.
Come il diametro del filo influenza il comportamento della maglia
Il diametro del filo è una delle variabili più importanti nella progettazione di una rete metallica per sistemi di scarico.
Un filo di acciaio inossidabile più spesso produce generalmente una struttura metallica più rigida e pesante, mentre un filo più sottile può produrre una rete più leggera e flessibile.
Il diametro del filo influisce su:
- Rigidità della maglia
- peso della maglia
- flessibilità del ciclo
- Resistenza alla compressione
- Area di contatto della superficie
- resistenza all'abrasione
- Spessore finale della manica
Il diametro del filo deve quindi essere considerato insieme alla densità della lavorazione a maglia e al numero di fili.
Un filo spesso con una struttura a maglia aperta può comportarsi in modo diverso da un filo più sottile utilizzato in una struttura multifilare densa.
Perché la densità della maglia è importante
La densità della maglia descrive la quantità di filo metallico incorporato in una data area o lunghezza della maglia lavorata a maglia.
Una rete più densa generalmente contiene un maggior numero di punti di contatto tra i fili e una maggiore massa metallica. Ciò può modificarne le caratteristiche di smorzamento, la rigidità e il comportamento in compressione.
Una struttura a maglia più aperta offre in genere maggiore flessibilità e un peso inferiore.
La densità corretta dipende dalla posizione prevista all'interno del gruppo flessibile di scarico.
Ad esempio, una rete utilizzata direttamente attorno a un soffietto potrebbe richiedere una costruzione diversa rispetto a una rete posizionata tra il soffietto e una treccia di filo esterno.
Scelta del diametro corretto della manica
Il diametro del manicotto deve essere accuratamente abbinato al diametro esterno del soffietto di scarico o del tubo flessibile.
Se la rete a maglia è troppo piccola, l'installazione potrebbe risultare difficoltosa o potrebbe esercitare una compressione eccessiva sul mantice.
Se il manicotto è troppo grande, potrebbe risultare troppo lasco e non interagire con l'assemblaggio come previsto.
Per lo sviluppo OEM, BSTFLEX raccomanda di fornire:
- diametro esterno del soffietto
- Diametro interno della maglia richiesto
- lunghezza manica finita
- Compressione o condizione di adattamento richieste
- Disegno completo del giunto flessibile di scarico, ove disponibile
Selezione del materiale in acciaio inossidabile
L'acciaio inossidabile viene comunemente scelto per le reti metalliche di scarico perché combina resistenza alla corrosione, capacità di sopportare alte temperature e durata meccanica.
Le opzioni di materiale tipiche includono l'acciaio inossidabile 304 e 316, mentre altre leghe possono essere valutate in base alle specifiche esigenze del produttore.
Nella scelta del materiale è necessario considerare:
- Temperatura di esercizio
- Ambiente di ossidazione
- Esposizione al sale stradale
- Condensazione
- Posizione del sistema di scarico
- Durata di servizio richiesta
- Specifiche dei materiali del cliente
Per i sistemi di scarico più esigenti, il materiale deve essere scelto in base alle specifiche tecniche del cliente, anziché basarsi unicamente sulla resistenza generale alla corrosione.
Rete a maglia per disaccoppiatori di scarico automobilistici
I disaccoppiatori di scarico sono progettati per ridurre la trasmissione delle vibrazioni del motore al sistema di scarico a valle.
Un tipico gruppo di disaccoppiamento potrebbe dover compensare vibrazioni, movimenti angolari, spostamenti assiali e dilatazione termica, mantenendo al contempo il percorso di scarico richiesto.
In questo assemblaggio è possibile integrare una rete a maglia, poiché la sua struttura ad anelli consente un movimento controllato e crea numerosi punti di contatto per attrito tra i fili.
Per questa applicazione, le prestazioni della rete dipendono fortemente dalla progettazione complessiva del disaccoppiatore. Le stesse specifiche di rete a maglia non dovrebbero essere utilizzate automaticamente per ogni piattaforma veicolare o sistema motore.

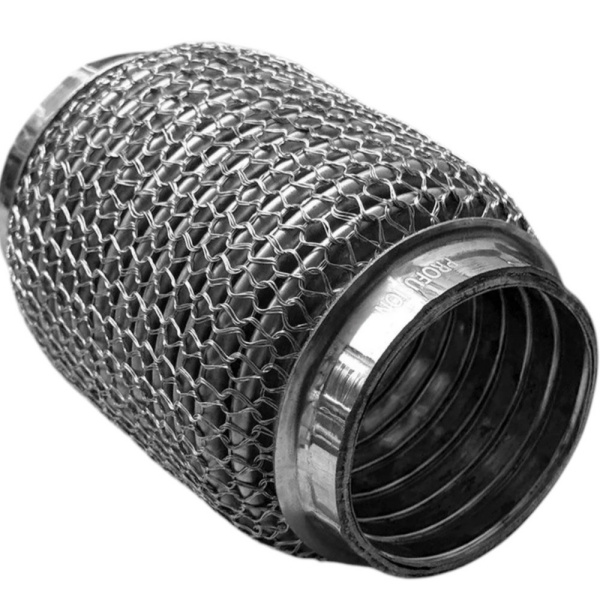

Rete a maglia per tubi di scarico flessibili
I tubi di scarico flessibili vengono utilizzati laddove i tubi rigidi non possono adattarsi in modo affidabile ai movimenti del motore e alla dilatazione termica.
A seconda del design, un tubo di scarico flessibile può combinare:
- Soffietto ondulato
- Rivestimento interno ad incastro
- Treccia di filo esterno
- Rete metallica lavorata a maglia
- Collari terminali o connessioni saldate
La rete a maglia può essere progettata per adattarsi al diametro del soffietto e interagire con gli strati circostanti senza impedire al tubo flessibile di svolgere il movimento previsto.
Struttura a maglia a filo singolo o a fili multipli?
La scelta corretta dipende dal componente di scarico a cui è destinata.
| Fattore di progettazione | Rete a filo singolo | Rete multifilo |
|---|---|---|
| Contenuti metallici | Inferiore | Più alto |
| Peso della maglia | Accendino | Più pesante |
| Costruzione ad anello | Filamento singolo | Due, tre o più fili |
| Flessibilità | Dipende dal filo e dalla densità | Dipende dal filo e dalla densità |
| Personalizzazione | Disponibile | Disponibile |
| Metodo di selezione tipico | Disegno, campione o requisito di prestazione | Disegno, campione o requisito di prestazione |
Il punto fondamentale è che il numero di fili è solo una variabile. Una specifica adeguata include anche il diametro del filo, il diametro del manicotto, la densità della maglia, la lunghezza finale e il grado del materiale.
Come specificare la rete metallica a maglia per un soffietto di scarico
Per un nuovo progetto di soffietto di scarico o tubo flessibile, le seguenti informazioni aiutano a determinare la struttura a rete metallica più appropriata.
| Articolo di specifica | Informazioni richieste |
|---|---|
| Applicazione | Soffietto di scarico, tubo flessibile, disaccoppiatore o giunto flessibile |
| Diametro esterno del soffietto | mm |
| Diametro della maglia richiesto | mm |
| Lunghezza della maglia | mm |
| Materiale del filo | Acciaio inossidabile 304, 316 o di qualità specificata dal cliente. |
| Diametro del filo | mm |
| Numero di fili | Singola, doppia, tripla o personalizzata |
| Densità della maglia | Valore specificato, disegno o campione |
| Peso della maglia | g/m o altri requisiti del cliente, se specificati |
| Posizione di assemblaggio | Mantice esterno, sotto la treccia o altra posizione |
| Requisito annuale | Pezzi o metri |
Un disegno fornito dal cliente o un campione di rete esistente sono particolarmente utili quando si sostituisce un componente di rete di scarico esistente.
Sviluppo basato su campioni per i produttori di sistemi di scarico
In molti progetti di sostituzione OEM, il cliente non dispone di una specifica completa per la rete a maglia.
In alternativa, il riferimento disponibile potrebbe essere:
- Una manica a rete esistente
- Un soffietto di scarico completo
- Una sezione di tubo di scarico flessibile
- Un disegno senza parametri di lavorazione a maglia
BSTFLEX è in grado di valutare il campione fisico e confermare parametri rilevanti come le dimensioni della manica, la configurazione approssimativa del filo e la struttura della lavorazione a maglia prima di sviluppare una versione di produzione.
Questo approccio è particolarmente utile per i produttori di sistemi di scarico che necessitano di un sistema personalizzatomanicotto in rete metallica a maglia per scaricoabbinato a un giunto a soffietto o flessibile esistente.
Applicazioni al di là delle autovetture
Le reti in acciaio inossidabile intrecciate non sono limitate ai sistemi di scarico delle autovetture.
Requisiti simili per i sistemi di scarico flessibili possono presentarsi in:
- Veicoli commerciali
- Autocarri pesanti
- Macchinari edili
- Attrezzature agricole
- Sistemi di generatori diesel
- Tubazioni di scarico dei motori industriali
- Sistemi di scarico marini
- Connettori flessibili industriali per sistemi di scarico
In ogni caso, la maglia a maglia deve essere adatta al diametro, al campo di movimento e all'ambiente meccanico del collegamento flessibile.
Perché non esiste una specifica universale per le reti a maglia per sistemi di scarico?
I connettori flessibili per lo scarico differiscono notevolmente tra le diverse piattaforme veicolari e i vari produttori.
Una rete che funziona correttamente su un soffietto potrebbe non avere la rigidità, il diametro o la densità adeguati per un altro assemblaggio.
Le seguenti affermazioni sono pertanto importanti:
- Un filo più spesso non significa automaticamente prestazioni migliori.
- Una maglia più fitta non garantisce automaticamente un migliore controllo delle vibrazioni.
- Un maggior numero di fili non è sempre la soluzione corretta.
- Una guaina più stretta non è necessariamente migliore per il movimento del mantice.
La rete di scarico in maglia deve essere considerata un componente ingegnerizzato all'interno del collegamento flessibile completo.
Rete metallica a maglia personalizzata per soffietti di scarico e tubi flessibili
BSTFLEX fornisce reti metalliche in acciaio inossidabile personalizzate per i produttori di sistemi di scarico per autoveicoli e impianti industriali.
Le opzioni di personalizzazione disponibili includono:
- Grado dell'acciaio inossidabile
- diametro del filo
- Costruzione a filo singolo o a fili multipli
- Struttura a maglia a triplo filo
- densità della maglia
- Diametro della manica
- lunghezza finale
- Maglia tubolare continua
- Maniche in rete tagliabili a misura
- Sviluppo basato su campioni
- Produzione OEM basata su disegni
Se state sviluppando un soffietto di scarico, un tubo di scarico flessibile o un gruppo di disaccoppiamento per autoveicoli, inviateci il vostro disegno o campione insieme alle dimensioni richieste e alle specifiche del filo.
Richiedi una soluzione personalizzata di rete metallica per sistemi di scarico
Per un preventivo e una valutazione tecnica, si prega di fornire il diametro esterno del soffietto di scarico, il diametro del manicotto richiesto, la lunghezza della maglia, il tipo di acciaio inossidabile, il diametro del filo, il numero di trefoli, la densità della maglia e la quantità annua prevista.
È possibile fornire anche campioni di tubi flessibili di scarico o di reti metalliche già esistenti per la fase di sviluppo.
