La linea di alimentazione di un iniettore DEF può sembrare una parte relativamente piccola di un sistema di post-trattamento diesel, ma il suo percorso può esporla a un ambiente termico particolarmente impegnativo. I tubi di scarico, i filtri antiparticolato diesel, i catalizzatori SCR e altri componenti a caldo possono esporre le linee DEF vicine a un calore radiante prolungato, soprattutto laddove la configurazione del veicolo lascia uno spazio limitato tra i vari sistemi.

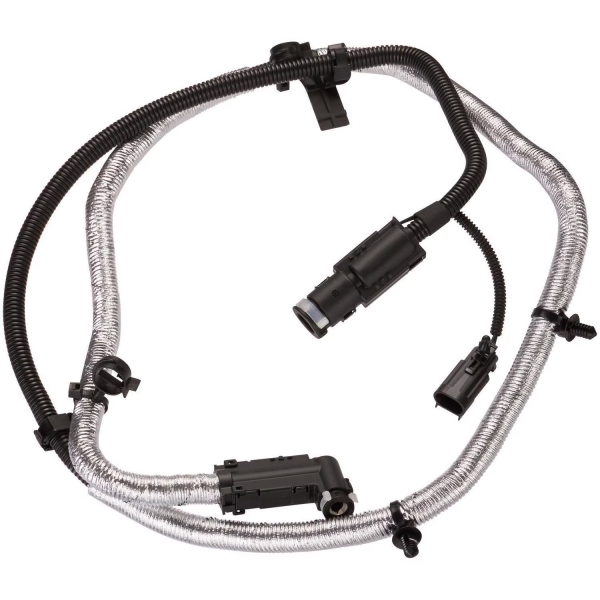

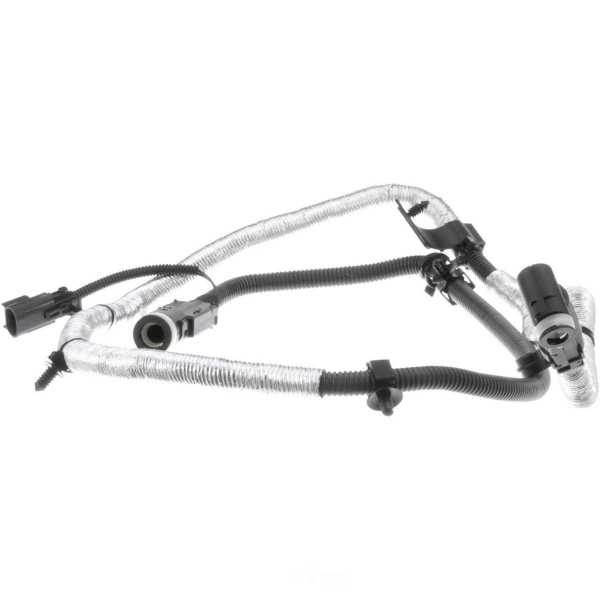

Per queste località, BSTFLEX produce unscudo termico corrugato della linea di alimentazione dell'iniettore DEFUtilizzando uno strato esterno riflettente in alluminio combinato con isolamento termico in fibra di vetro, il manicotto sagomato crea una barriera protettiva leggera attorno alla linea, pur rimanendo sufficientemente flessibile da seguire percorsi curvi e cambi di direzione.
Anziché isolare il componente di scarico stesso, questo progetto prevede una protezione termica diretta attorno al componente che necessita di protezione.
I moderni sistemi di post-trattamento dei gas di scarico diesel integrano molteplici componenti in un'area relativamente concentrata. A seconda dell'architettura del veicolo, la linea di alimentazione del fluido per il trattamento dei gas di scarico diesel (DEF) può passare vicino al tubo di scarico, al filtro antiparticolato (DPF), al catalizzatore SCR, al sistema di dosaggio o ad altre superfici ad alta temperatura.
In queste aree, il tubo non deve necessariamente toccare lo scarico per subire stress termico. L'energia radiante proveniente dalla superficie calda può riscaldare continuamente lo spazio circostante e aumentare la temperatura dei componenti adiacenti.
Un posizionato correttamentescudo termico DEF linecrea un'ulteriore barriera termica tra la linea di alimentazione e questo ambiente caldo. Le applicazioni tipiche includono:
Per una gestione termica più ampia del lato di scarico, vedere BSTFLEXIsolamento termico per lo schermo di scaricoallineare.
La geometria di una linea di alimentazione DEF è uno dei motivi principali per cui un tubo di protezione rettilineo convenzionale potrebbe non essere adatto.
Il percorso dei cavi può includere curve, disallineamenti, punti di connessione e sezioni con spazio limitato. Uno schermo rigido che non segue questa geometria può essere difficile da integrare e può interferire con i componenti adiacenti.

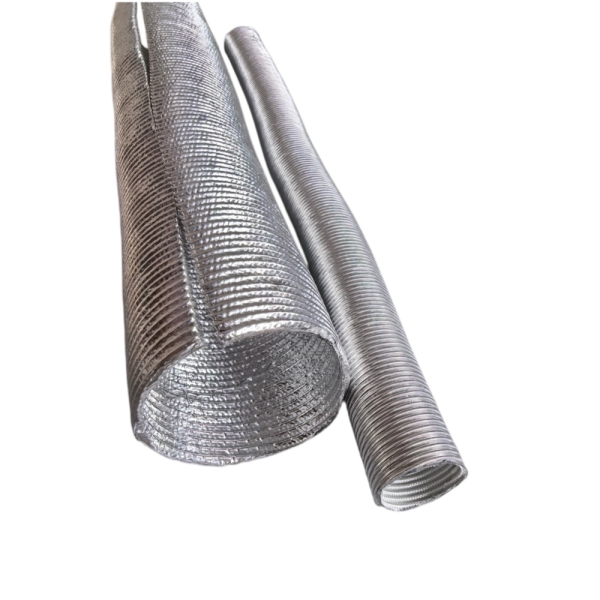

BSTFLEX utilizza unmanicotto di protezione termica ondulatoLa struttura è progettata per fornire una flessibilità controllata lungo tutta la lunghezza dello scudo. Le ondulazioni consentono al manicotto di piegarsi seguendo il percorso, anziché richiedere che la linea del veicolo segua la forma del materiale protettivo.
Questa struttura è particolarmente utile laddove deve passare la protezione termica:
Il risultato è uno scudo termico protettivo che può essere sviluppato attorno all'involucro di installazione effettivo, anziché trattare ogni linea come un tubo rettilineo.
I due materiali svolgono funzioni diverse all'interno dello scudo termico.
Lo strato esterno di alluminio è rivolto verso l'ambiente caldo circostante. La sua superficie metallica riflettente viene utilizzata principalmente per gestire il calore radiante proveniente dai componenti di scarico vicini.
Questo è importante perché un tubo DEF posizionato accanto a una superficie di scarico ad alta temperatura può ricevere una notevole radiazione termica anche in assenza di contatto fisico diretto tra le due parti.

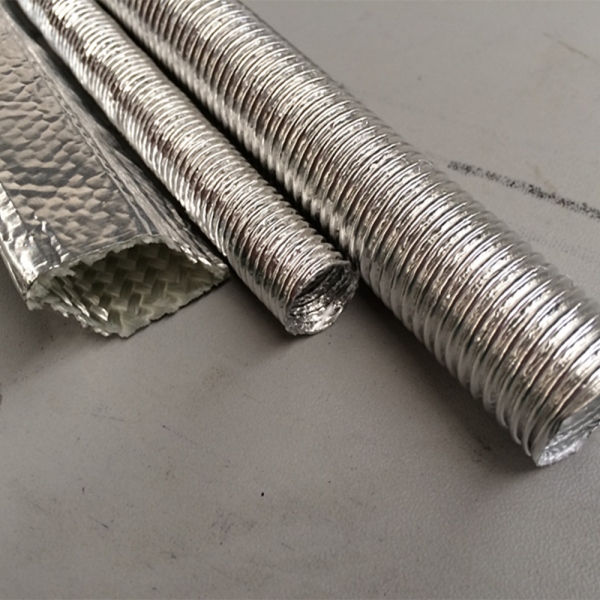

Sotto la superficie in alluminio, la fibra di vetro costituisce il corpo isolante del manicotto. Lo strato di fibra di vetro rallenta il trasferimento di calore attraverso lo schermo e separa la linea protetta dal rivestimento esterno in alluminio.
La combinazione, pertanto, fornisce una barriera termica più funzionale rispetto al semplice utilizzo di un sottile foglio di alluminio:
Fonte di calore radiante → superficie riflettente in alluminio → isolamento in fibra di vetro → linea di alimentazione DEF protetta
La flessibilità non dovrebbe essere considerata una caratteristica secondaria per questo tipo di componente.
I tubi flessibili, i condotti e i cablaggi per autoveicoli vengono spesso instradati aggirando altri sistemi anziché seguendo un percorso rettilineo. Un profilo ondulato conferisce allo scudo termico un meccanismo di flessione definito, mantenendo al contempo la sua forma tubolare protettiva.
A seconda del diametro, della geometria dell'ondulazione e delle specifiche del materiale, la costruzione può essere sviluppata per bilanciare:
Ciò rende il design adatto non solo comescudo termico per tubo DEFma anche per altre linee di fluidi automobilistici e sistemi elettrici esposti a calore radiante localizzato.
Questi due prodotti affrontano lo stesso problema termico da prospettive diverse.
Isolamento dello scaricoviene installato sopra o intorno al componente di scarico caldo per contenere il calore alla sua fonte.
UNScudo termico della linea di alimentazione dell'iniettore DEF, al contrario, viene installato attorno alla linea sensibile alla temperatura per ridurre la quantità di calore esterno che la raggiunge.
| Metodo di protezione termica | Installato su | Funzione primaria |
|---|---|---|
| coperta isolante per scarico | Tubo di scarico, collettore, DPF o altro componente caldo | Contenere il calore alla fonte |
| Scudo termico rigido per lo scarico | Tra lo scarico e i componenti vicini | Interrompere il trasferimento di calore radiante |
| Scudo termico corrugato per linea DEF | Direttamente intorno alla linea DEF | Proteggere la linea dall'esposizione termica esterna |
| Manicotto di protezione termica in filo metallico | Cablaggio o cavo | Proteggere i componenti elettrici in prossimità di zone calde |
Nei veicoli con ingombro elevato, è possibile utilizzare più di un metodo nell'ambito della stessa strategia di gestione termica.
La stessa struttura ondulata in alluminio e fibra di vetro può essere progettata per altri componenti di piccolo diametro che passano attraverso aree adiacenti al sistema di scarico.
Le possibili applicazioni includono:
È qui che il prodotto può anche funzionare comescudo termico per cablaggi automobilistici,manicotto di protezione termica in filo metallicoOmanicotto termico per cablaggioquando le dimensioni interne e la costruzione vengono sviluppate per un cablaggio elettrico anziché per un tubo DEF.
BSTFLEX produce anche altrimanicotti termici e di protezione dal calorePer tubi flessibili, cavi, cablaggi e condotte per fluidi esposti ad ambienti automobilistici ad alta temperatura.
Le condizioni termiche intorno alle apparecchiature di post-trattamento dei gas di scarico diesel differiscono da quelle riscontrabili in molte posizioni convenzionali del vano motore.
Lo schermo protettivo potrebbe dover operare in prossimità di componenti soggetti a notevoli variazioni di temperatura durante il normale funzionamento e le fasi di post-trattamento. Allo stesso tempo, lo spazio disponibile potrebbe essere limitato da staffe, sensori, connettori elettrici, struttura del veicolo e tubazioni adiacenti.
Per questo motivo, la selezione non dovrebbe basarsi unicamente su una generica classificazione termica del materiale.
Un progetto di protezione termica OEM dovrebbe considerare:
Questi fattori determinano le dimensioni e la struttura dello schermo in modo più preciso rispetto alla sola temperatura.
La configurazione delle linee DEF varia significativamente tra le diverse piattaforme veicolari. Per i progetti OEM e di fornitura di primo livello, BSTFLEX è in grado di sviluppare lo scudo termico in base alla linea effettiva, anziché limitare il cliente a un singolo diametro o lunghezza standard.
La personalizzazione può includere:
Lo sviluppo può essere basato su disegni, dimensioni, fotografie di installazione, campioni di prodotto o requisiti applicativi.
La linea di alimentazione dell'iniettore DEF è solo un componente all'interno di un'area di post-trattamento dei gas di scarico termicamente congestionata.
Un cablaggio nelle vicinanze potrebbe richiedere unmanicotto termico in filo. Un cavo sensore potrebbe richiedere unguaina per cavi resistente al caloreUn altro tubo del fluido potrebbe richiedere uno scudo termico protettivo riflettente in alluminio. Nel frattempo, la fonte di scarico stessa potrebbe richiedere una coperta di scarico, uno scudo metallico sagomato o un altro tipo diisolamento dello scudo termico di scarico.
Considerare questi componenti come un unico sistema termico consente di adattare la strategia di schermatura in modo più preciso alla fonte di calore, al componente da proteggere e allo spazio di installazione disponibile.
Per lo sviluppo di un personalizzatoScudo termico della linea di iniezione DEFLe informazioni iniziali più utili includono:
BSTFLEX produce componenti di protezione termica personalizzati per applicazioni automobilistiche, motori diesel, veicoli commerciali e altre applicazioni ad alta temperatura. Lo sviluppo di prototipi e le configurazioni di produzione possono essere valutati in base alla geometria di installazione e ai requisiti termici del cliente.
Si tratta di una barriera termoprotettiva installata attorno alla linea di alimentazione dell'iniettore del fluido per il trattamento dei gas di scarico diesel (DEF), dove la linea è esposta al calore proveniente dai gas di scarico o dai componenti del sistema di post-trattamento adiacenti. La versione BSTFLEX utilizza una superficie riflettente in alluminio con isolamento in fibra di vetro in una struttura flessibile e ondulata.
La superficie in alluminio contribuisce a gestire il calore radiante proveniente dai componenti caldi circostanti. È combinata con uno strato isolante in fibra di vetro, in modo che la struttura offra prestazioni superiori a quelle di un semplice rivestimento metallico.
Sì. La geometria ondulata è specificamente progettata per offrire flessibilità nel tracciamento di linee curve. Il diametro, l'ondulazione e le caratteristiche di curvatura richiesti devono essere selezionati in base all'installazione effettiva.
Sì. Una struttura corrugata in alluminio e fibra di vetro, correlata a questo scopo, può essere sviluppata come schermatura termica per cavi, guaina termoisolante per fili o guaina resistente al calore, a condizione che le sue dimensioni e il metodo di installazione siano compatibili con il cavo o il cablaggio.
Sì. Diametro, lunghezza, struttura dell'isolamento, geometria della corrugazione e configurazione delle estremità possono essere sviluppati per applicazioni OEM.
No. L'isolamento del tubo di scarico controlla principalmente il calore a livello del componente caldo dello scarico. Uno schermo termico per la linea DEF protegge la linea DEF adiacente da tale ambiente termico esterno. Entrambi gli approcci possono essere utilizzati all'interno dello stesso sistema di gestione termica dello scarico.
Quando una linea di alimentazione DEF passa vicino a un tubo di scarico, a un DPF, a un catalizzatore SCR o a un altro componente ad alta temperatura, uno schermo appositamente progettato può fornire una protezione localizzata senza isolare inutilmente l'intero gruppo circostante.
BSTFLEX può produrreschermi termici in fibra di vetro e alluminio ondulatoPer linee di alimentazione degli iniettori DEF, tubi flessibili DEF, linee di dosaggio SCR, cablaggi automobilistici e altri componenti adiacenti allo scarico in diametri, lunghezze e configurazioni personalizzate.
Inviaci il diametro della tubazione, la lunghezza richiesta, la geometria del percorso, l'ambiente operativo e lo spazio di installazione disponibile per valutare uno schermo termico personalizzato per la tua applicazione.
