Imballaggio per silenziatore di scarico marino viene utilizzato solo laddove il design del silenziatore include una sezione interna di imballaggio assorbente. Nelle applicazioni marine, la prima domanda di acquisto dovrebbe quindi essere se lo scarico sia a secco, a umido o un sistema combinato con una sezione a secco prima dell'iniezione d'acqua.
Un silenziatore di scarico marino a secco può utilizzare fibra di vetro, lana di acciaio inossidabile e altri materiali di imballaggio ad alta temperatura attorno a un'anima perforata o dietro metallo perforato. Un sistema di scarico a umido funziona diversamente: l'acqua di raffreddamento viene iniettata nel flusso di scarico e molti silenziatori marini a valle utilizzano acqua, camere e componenti stampati anziché il tradizionale imballaggio fibroso per marmitte.

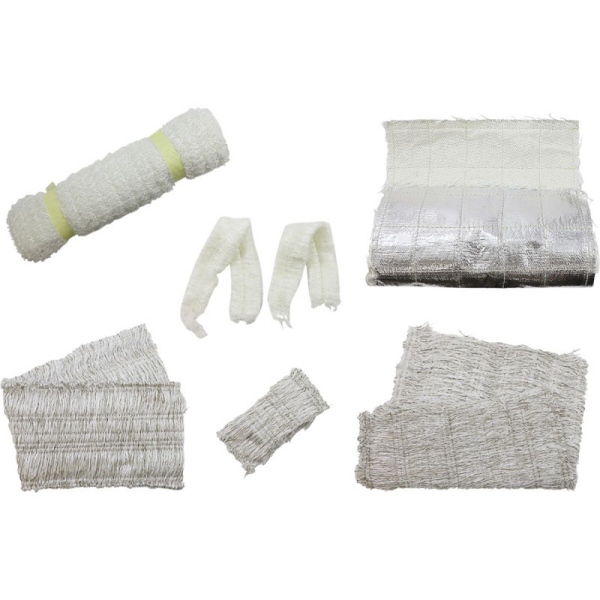

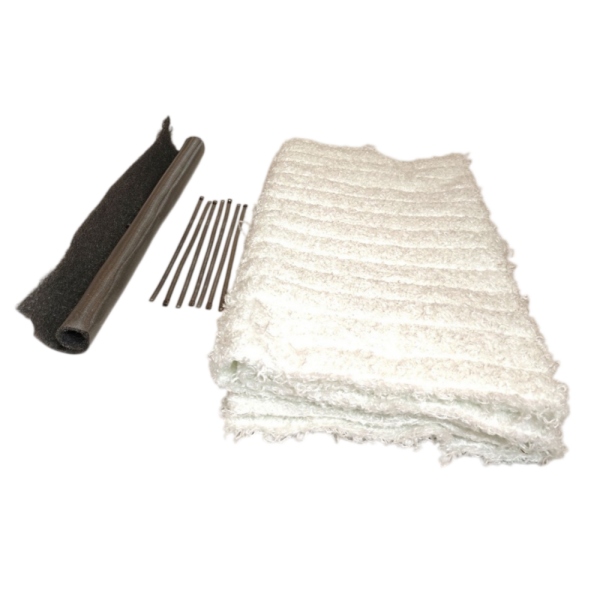

BSTFLEX fornisce materiali di imballaggio per marmitte e silenziatori di scarico per applicazioni in cui la fibra acustica interna fa parte del design approvato. Questa guida spiega come specificare l'imballaggio per motori diesel marini, silenziatori marini a secco e altri sistemi di scarico di imbarcazioni che utilizzano materiali acustici fibrosi.

I termini marmitta marina e silenziatore marino coprono diverse configurazioni di scarico molto differenti.
| Disposizione dello scarico | Cosa succede nel sistema | Implicazione per l'acquisto dell'imballaggio |
|---|---|---|
| Scarico marino a secco | I gas di scarico caldi viaggiano attraverso le tubazioni di scarico in metallo senza iniezione di acqua di raffreddamento nella sezione pertinente. | Un silenziatore assorbente può utilizzare un imballaggio acustico interno ad alta temperatura se specificato dal suo design. |
| Scarico marino a umido | L'acqua di raffreddamento viene iniettata nel flusso di scarico a valle del motore o del punto di miscelazione. | Non dare per scontato che sia richiesto il tradizionale imballaggio fibroso per marmitte. Confermare la costruzione interna della marmitta a umido o del separatore d'acqua. |
| Sistema combinato | Una sezione di scarico a secco è seguita dall'iniezione di acqua e da una sezione a umido a valle. | Identificare se l'imbottitura si trova nella sezione secca, nella sezione umida o in un gruppo silenziatore separato. |
Questa distinzione previene un comune errore di acquisto: ordinare imbottitura per scarico marino per un separatore d'acqua o marmitta umida che non è stato progettato per contenere materiale acustico fibroso.
In uno scarico marino umido, l'acqua di mare o un altro flusso di acqua di raffreddamento del motore viene iniettato nei gas di scarico caldi. Ciò riduce la temperatura a valle e contribuisce anche all'attenuazione del suono.
Il sistema può quindi includere:
Molti di questi prodotti utilizzano polimeri rinforzati con fibra di vetro stampati o altre strutture resistenti alla corrosione e si affidano alla gestione dell'acqua e a camere interne anziché a materiali fonoassorbenti sostituibili.
Prima di quotare una sostituzione del materiale fonoassorbente per marmitta marina, richiedi un disegno, una fotografia interna o una specifica originale che dimostri che il materiale fonoassorbente fibroso appartenga effettivamente all'interno del componente.
Il materiale acustico fibroso è più rilevante laddove un sistema di scarico marino include un silenziatore assorbente a secco.
Una tipica sezione assorbente può contenere:
Alcuni sistemi di scarico marini diesel o per generatori ausiliari più grandi possono utilizzare sezioni assorbenti e reattive nello stesso silenziatore.
Contrassegnare la regione di riempimento acustico sul disegno del silenziatore. Non aggiungere fibra a:

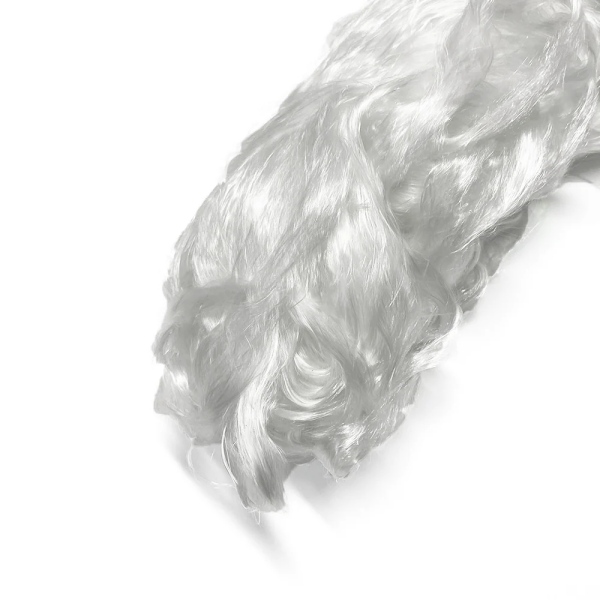

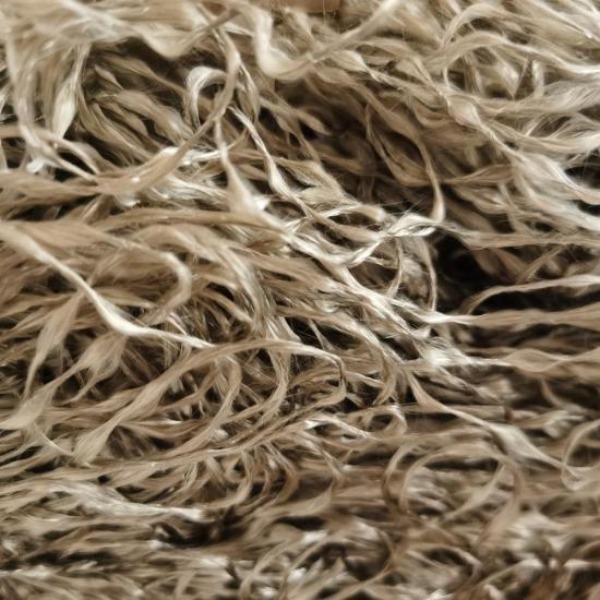

Imballaggio per scarico marino in fibra di vetropuò essere preso in considerazione per un silenziatore ad assorbimento a secco idoneo quando il grado di vetro specificato e la costruzione corrispondono alle condizioni operative termiche e meccaniche.

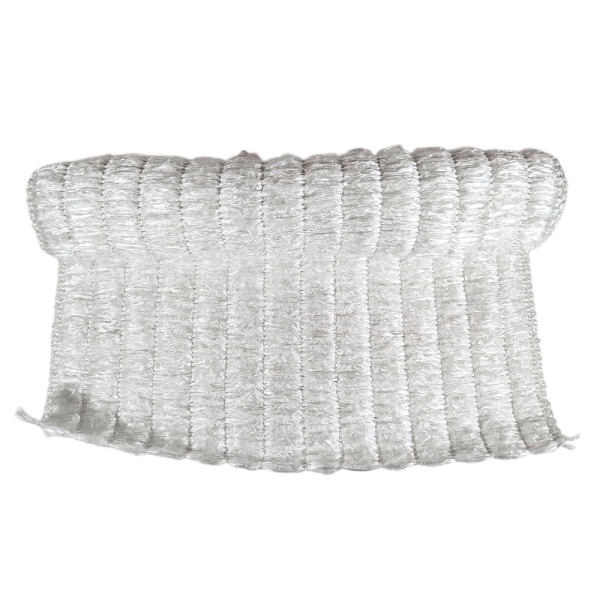

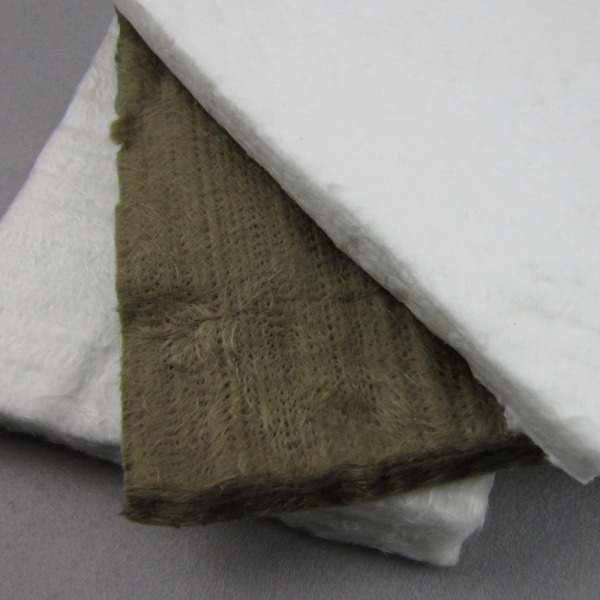

BSTFLEX offre diversi formati di fornitura in fibra di vetro:
La specifica di acquisto dovrebbe specificare qualcosa di più della semplice fibra di vetro.
Definire:
Il settore marino non significa automaticamente che l'imballaggio sia immerso continuamente nell'acqua di mare.
Le possibili condizioni di umidità includono:
Queste condizioni sono sostanzialmente diverse.
Un materiale approvato per un silenziatore marino a secco non deve essere automaticamente considerato idoneo al contatto diretto con l'acqua di mare. Se l'acqua può raggiungere il materiale di riempimento, fornire tale informazione durante la selezione del materiale e identificare se il design del silenziatore è previsto per drenare e asciugarsi dopo il funzionamento.
L'umidità può aumentare la massa misurata del materiale di riempimento fibroso senza aumentare la quantità di fibra acustica secca.
Per la produzione OEM e il controllo in accettazione, specificare:
Carica di fibra secca
anziché affidarsi esclusivamente a:
peso totale così come ricevuto o influenzato dall'umidità.
Laddove il controllo dell'umidità sia rilevante, la specifica del materiale dovrebbe identificare la base concordata per il condizionamento e la pesatura.
Un campione di marmitta marina usata può anche contenere condensa, fuliggine, olio o depositi salini. Il suo peso da rimossa non deve pertanto essere automaticamente trattato come la carica di fabbricazione originale.

Anche uno scarico marino nominalmente asciutto può subire condensa durante lo spegnimento e il raffreddamento.
Laddove il silenziatore disponga di disposizioni per il drenaggio, l'imbottitura non deve bloccare:
Mostrare queste caratteristiche sul disegno inviato al fornitore dell'imballaggio.
Per il materiale sfuso, definire dove la fibra deve interrompersi rispetto alla regione di scarico. Per i tappeti o i pacchi fabbricati, includere lo spazio libero richiesto nel modello di taglio o nelle dimensioni del componente finito.
Alcuni silenziatori di scarico marino a secco utilizzano imbottitura per marmitta in lana di acciaio inossidabile o uno strato di fibra metallica vicino all'anima perforata.
Questo strato può svolgere una funzione diversa rispetto al riempimento acustico principale in fibra di vetro.
Specificare:
BSTFLEX fornisce Imballaggio per marmitta di scarico in lana di acciaio inossidabile e rotoli di lana di acciaio inossidabile per costruzioni di imballaggi per scarichi adatti.
La parola inossidabile non definisce un unico comportamento alla corrosione.
In una richiesta di offerta (RFQ) marina, identificare la lega di:
Non copiare la designazione di una lega da un componente all'altro.
Ad esempio, una rete metallica inossidabile di supporto può utilizzare una lega mentre la lana ne utilizza un'altra. La distinta base completa dovrebbe elencare ciascun componente separatamente.
Laddove sia possibile l'esposizione all'acqua salata, dichiarare esplicitamente tale condizione e far esaminare il materiale proposto per l'ambiente effettivo.
Un silenziatore marino può utilizzare uno strato di lana d'acciaio accanto all'anima perforata e uno schermo metallico separato attorno all'imballaggio principale.
Lo strato lato anima può aiutare a proteggere la fibra circostante da condizioni gravose sul lato dei gas.
Lo schermo di ritenzione aiuta a contenere l'imballaggio.
BSTFLEX fornisce un Schermo di scarico in acciaio inossidabile per la ritenzione dell'imbottitura della marmitta.
Per lo schermo, specificare:
Non trattare lo schermo come fibra acustica e non conteggiare il suo peso come parte della carica di fibra di vetro secca.
Un motore di propulsione e un generatore ausiliario marino possono esporre il silenziatore di scarico a diversi cicli di lavoro.
Fornire:
Non scegliere la guarnizione basandosi solo sulla potenza o sulla cilindrata del motore.

La temperatura dei gas di scarico marini cambia lungo il sistema.
Per la verifica dei materiali, identificare se la temperatura fornita viene misurata:
La temperatura a valle dell'iniezione d'acqua non deve essere utilizzata come specifica termica per un silenziatore a secco a monte.
Allo stesso modo, una temperatura elevata di scarico a secco non deve essere assegnata automaticamente a un silenziatore ad acqua a valle.
Per un silenziatore cilindrico ad assorbimento a secco con un tubo perforato centrale:
V = π × (D2 - d2) × L / 4.000.000
con dimensioni in millimetri, dove:
Sottrarre elementi strutturali, pareti divisorie e altri componenti che occupano la cavità acustica.
Per i silenziatori marini ovali o irregolari, utilizzare il disegno effettivo o l'area della sezione trasversale CAD anziché applicare la formula circolare.
Laddove una densità installata sia già stata convalidata:
Peso della fibra a secco = volume netto di imballaggio × densità installata approvata.
Ciò converte un requisito di progettazione esistente in una quantità di produzione. Non determina la densità corretta per un nuovo silenziatore marino.
Per un nuovo design, la quantità di imballaggio dovrebbe essere stabilita attraverso il processo di ingegneria e convalida del silenziatore.
Non trasferire una densità d'impaccamento da:
senza aver confermato che il materiale, la geometria e le condizioni operative siano comparabili.
I produttori di scarichi marini possono acquistare l'imballaggio come:
Per l'imballaggio sfuso per scarichi marini, definire il peso netto della confezione separatamente dalla quantità richiesta in ciascun silenziatore.
Una confezione sfusa da 10 kg o 20 kg è un'unità di inventario e spedizione. Non stabilisce la quantità di riempimento di una singola marmitta marina.

Se lo stesso silenziatore marino a secco viene assemblato ripetutamente, il materiale isolante può essere fornito in cariche preppesate.
Una confezione a carica singola può identificare:
Questo può ridurre la pesatura a bordo linea, ma il beneficio dovrebbe essere valutato in base al metodo di produzione effettivo del produttore.
Per i progetti in fibra di vetro sfusa, rivedere il Imbottitura per silenziatore di scarico in fibra di vetro sfusa BSTFLEX.

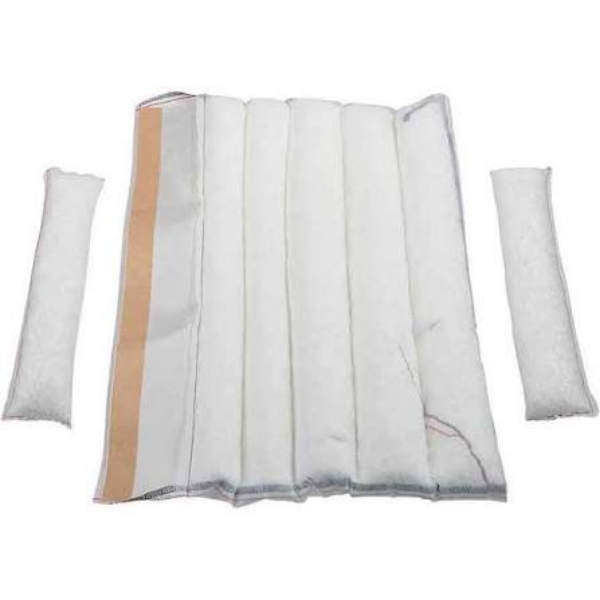

Laddove la manipolazione di fibre sfuse non sia auspicabile, si può prendere in considerazione un componente di tenuta preconfezionato.

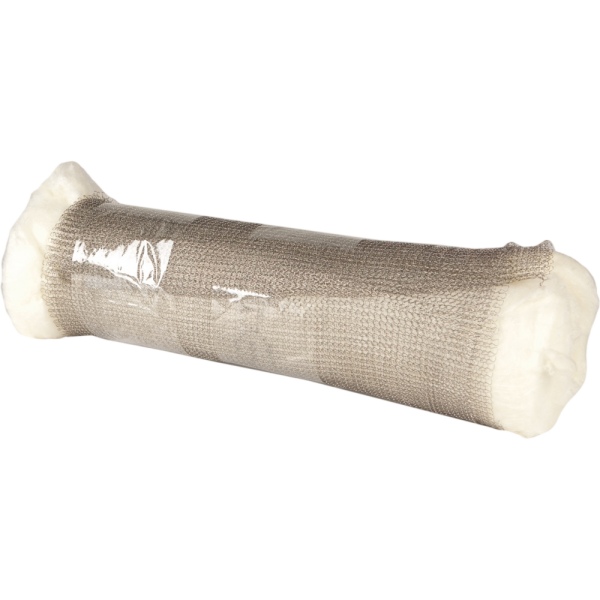

Il BSTFLEX Calza per Imbottitura Marmitta in Fibra di Vetro con Sacca in Rete di Vetro Tessuta contiene filato in fibra di vetro all'interno di una struttura a rete in fibra di vetro tessuta.
Per la fornitura OEM, specificare:
L'imbottitura in fibra di vetro contenuta deve essere comunque valutata per il silenziatore marino effettivo e le condizioni di umidità. Il sacchetto a rete in sé non stabilisce l'idoneità all'esposizione diretta all'acqua di mare.

| Elemento di ispezione | Cosa controllare |
|---|---|
| Identità del materiale | Famiglia di fibre, grado e riferimento del prodotto approvati. |
| Quantità di materiale asciutto | Peso netto della fibra o peso di riempimento del componente in base alla base approvata. |
| Dimensioni | Dimensioni di foglio, stuoia, manicotto o componente tagliato. |
| Strati metallici | Correggere le specifiche di lana, rete, schermo e lega ove richiesto. |
| Condizione | Nessuna esposizione inaccettabile all'umidità, contaminazione o danno all'imballaggio. |
| Tracciabilità | Codice articolo, identificazione del lotto o della partita e documentazione richiesta. |
| Imballaggio | Quantità netta corretta della confezione, etichette e configurazione del cartone. |
Quando si sviluppa una specifica di imballaggio di ricambio da una marmitta esistente, documentare le condizioni prima di rimuovere il vecchio materiale.
Controllare:
Usa il peso del materiale rimosso solo come informazione storica. Potrebbe non rappresentare più la carica di riempimento a secco originale.
La perdita di fibre o le scarse prestazioni acustiche possono anche derivare da:
Registra la posizione del guasto e la struttura circostante prima di sostituire i materiali.
Passare a una fibra diversa solo perché l'imbarcazione opera in un ambiente marino può nascondere la reale causa del problema.

| Campo RFQ | Informazioni da fornire |
|---|---|
| Applicazione marina | Motore di propulsione, motore ausiliario, generatore o altra attrezzatura dell'imbarcazione. |
| Tipo di scarico | Scarico a secco, scarico a umido o sistema combinato. |
| Posizione dell'imbottigliamento | Silenziatore a secco, sezione a monte, sezione a valle o altra cavità acustica identificata. |
| Geometria del silenziatore | Dimensioni dell'anima, dimensioni del guscio interno e disegno della zona di imbottigliamento. |
| Materiale | Imbottigliamento approvato esistente o fibra di vetro proposta, lana di acciaio inossidabile o altro materiale. |
| Requisito di riempimento | Peso a secco, densità approvata o requisito di sviluppo. |
| Condizione di umidità | Ambiente della sala macchine asciutto, esposizione a condensa, aria salmastra, occasionale ingresso di acqua o esposizione diretta all'acqua. |
| Temperatura | Valori continui e di picco con posizione di misurazione. |
| Sistema di ritenzione | Rivestimento dell'anima, lana inossidabile, schermo, tessuto o altri strati. |
| Formato di fornitura | Fibra sfusa, rotolo, stuoia, pre-tagliato, carica pre-pesata o componente contenuto. |
| Requisito commerciale | Quantità di campioni, prodordine di produzione, domanda annuale, etichette e imballaggio. |
No. Molte marmitte per scarichi marini a umido utilizzano la gestione dell'acqua e design a camere anziché la tradizionale imbottitura fibrosa sostituibile. Verificare la costruzione interna prima di ordinare il materiale.
La fibra di vetro può essere presa in considerazione laddove il silenziatore ad assorbimento a secco sia progettato per l'imballaggio fibroso e il grado di vetro selezionato, la capacità di temperatura e la struttura di ritenzione siano approvati per l'applicazione.
Non dare per scontato che le guarnizioni convenzionali per scarichi a secco siano adatte a una sezione umida. Conferma il design del produttore del silenziatore e l'esposizione prevista del materiale prima di utilizzare guarnizioni fibrose dove l'acqua di mare può entrarvi in contatto.
Non tutti i silenziatori ne sono dotati. La lana di acciaio inossidabile può essere utilizzata vicino all'anima perforata dove il design approvato richiede uno strato di protezione metallico.
No. Il materiale fonoassorbente interno per marmitte fornisce il mezzo acustico all'interno di un silenziatore adatto. L'isolamento di scarico esterno controlla il trasferimento di calore da tubi, collettori o involucri dei silenziatori.
BSTFLEX può esaminare fibra di vetro sfusa, lana di acciaio inossidabile, tappeti, pezzi pretagliati, cariche prepesate e componenti di imballaggio fabbricati per progetti di silenziatori marini a secco idonei.

Invia a BSTFLEX il disegno dello scarico marino, la sezione trasversale del silenziatore, l'applicazione del motore, la configurazione dello scarico a secco o a umido, le dimensioni della zona di imballaggio e la specifica del materiale esistente.
Qualora non sia disponibile una specifica di imballaggio esistente, fornire fotografie, un campione non utilizzato ove possibile e le relative condizioni operative. Indicare chiaramente se il materiale rimarrà in una sezione di scarico a secco o se potrà essere esposto a condensa o acqua marina.
I progetti basati su disegni e campioni possono essere esaminati tramite il Servizio di produzione di materiale fonoassorbente per marmitte OEM BSTFLEX. Altri materiali e formati di fornitura sono disponibili nella gamma di prodotti Muffler Packing.
Richiedi campioni di materiale fonoassorbente per silenziatori di scarico marino e un preventivo OEM
