Una calza di imballaggio per marmitta e un cuscino di imballaggio per marmitta sono entrambi formati di imballaggio preconfezionati, ma controllano la forma e l'installazione in modi diversi. Una calza segue normalmente una geometria tubolare o a manica attorno al nucleo perforato. Un cuscino viene fornito come un componente di imballaggio più piatto o compresso che viene avvolto, modellato o posizionato durante l'assemblaggio.
Per gli acquisti OEM, la decisione dovrebbe basarsi sulla geometria del silenziatore, sulla carica di fibra richiesta, sulla sequenza di assemblaggio e sulla quantità di preparazione che dovrebbe rimanere sulla linea di produzione del cliente.
BSTFLEX fornisce un Calza di imbottitura per marmitta in fibra di vetro con sacchetto in rete di vetro tessuto e uno separato Cuscino per imbottitura marmitta. I due prodotti non devono essere considerati intercambiabili semplicemente perché entrambi contengono guarnizioni in un componente preparato.
Un imbottitura per marmittaè un componente di imballaggio flessibile e contenuto, formato attorno a una geometria tubolare o simile a un manicotto.
La versione in fibra di vetro BSTFLEX utilizza:
La rete esterna in fibra di vetro intrecciata mantiene ordinato il filato in fibra di vetro durante la manipolazione e l'installazione. La rete fa parte del componente contenuto e deve essere distinta da uno schermo di contenimento in acciaio inossidabile separato.

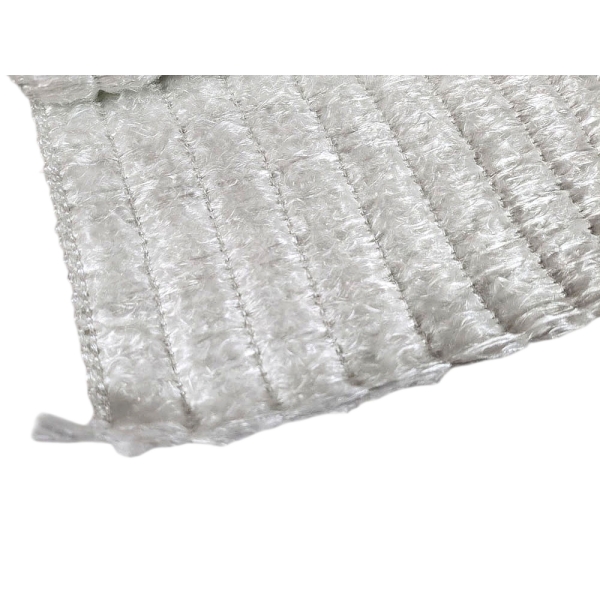

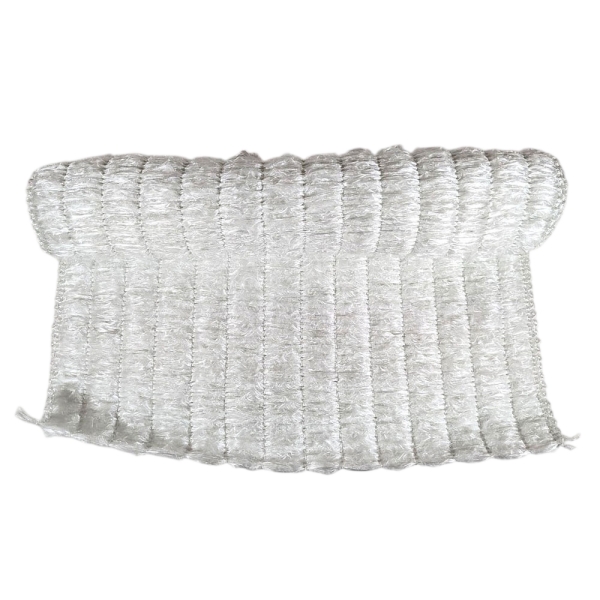

Un cuscino di imbottitura per marmitta è un componente di imbottitura contenuto o compresso fornito in una forma più piatta prima dell'installazione.
A seconda della costruzione approvata, il cuscino può essere:
Il termine cuscino descrive il formato di fornitura fisico. Di per sé, non definisce se il materiale interno sia fibra di vetro, basalto, fibra ceramica o un altro materiale di imbottitura approvato.
Identificare sempre il materiale effettivo e il peso di riempimento separatamente sulle specifiche di acquisto.
| Domanda di acquisto | Calza di imbottitura per marmitta | Cuscino di imbottitura per marmitta |
|---|---|---|
| Tipica forma fornita | Tubolare, simile a una manica o sacca flessibile attorno a un diametro definito. | Componente di imbottitura piatto, compresso o formato. |
| Controlli dimensionali principali | Diametro interno, diametro esterno ove pertinente, lunghezza e peso di riempimento. | Lunghezza, larghezza, spessore, peso di riempimento e forma finale avvolta o installata. |
| Contenimento | Una rete esterna o un sacco di tessuto circonda tipicamente il riempimento. | Costruzione contenuta o compressa a seconda del progetto approvato. |
| Percorso di montaggio | Di solito posizionato attorno o sopra una geometria centrale definita. | Di solito avvolto, sagomato o posizionato durante l'assemblaggio. |
| Più adatto a | Geometrie tubolari ripetute e dimensioni del nucleo controllate. | Progetti in cui un componente più piatto semplifica l'avvolgimento o l'inserimento. |
| Controllo OEM primario | Diametro, lunghezza, peso dell'imbottitura e struttura del rivestimento. | Dimensioni di taglio, peso di riempimento, spessore fornito e disposizione dell'involucro. |
La prima domanda non dovrebbe essere quale formato sia più facile da acquistare. Dovrebbe essere quale geometria produce l'assemblaggio più ripetibile.
Una calza di riempimento per silenziatorevale la pena di essere valutato quando il nucleo perforato ha una geometria cilindrica ripetibile e il componente contenuto può essere posizionato attorno ad esso senza estese rimodellazioni.
Fornire:
Non selezionare l'ID della calza basandoci esclusivamente sul diametro nominale dell'anima. Tenere conto di qualsiasi rivestimento metallico dell'anima o ulteriore strato interno incluso nell'assemblaggio approvato.
Un cuscino di imballaggio per scaricopotrebbe essere più pratico quando il materiale viene avvolto attorno all'anima o modellato durante l'installazione.
Le dimensioni utili includono:
Un cuscino può anche essere utile laddove un componente piatto debba accogliere una gamma di diametri del nucleo correlati, a condizione che la quantità di riempimento approvata e il metodo di installazione rimangano controllati.
Un calzino e un cuscino utilizzano sistemi dimensionali diversi.
Per una calza, la geometria critica si basa solitamente su un diametro o una circonferenza.
Per un cuscino, le dimensioni critiche sono solitamente la larghezza da piatto, la lunghezza e lo spessore fornito prima dell'avvolgimento.
Questi valori non devono essere convertiti direttamente senza considerare la costruzione e la sovrapposizione del componente.
Per un semplice nucleo circolare:
Circonferenza dell'anima = π × diametro esterno dell'anima.
Ciò può fornire un riferimento geometrico iniziale per un involucro di cuscino, ma la larghezza finale del cuscino o la dimensione dell'avvolgimento deve includere anche la sovrapposizione approvata, la tolleranza di compressione e di installazione.
Per una calza, il diametro finito dovrebbe invece essere confermato rispetto al nucleo effettivo e a qualsiasi strato metallico interno.
Un prodotto contenuto può sembrare pieno pur contenendo la quantità errata di materiale acustico.
Per entrambi i formati, distinguere:
Il riempimento acustico principale deve rimanere una specifica misurabile.
Per la calza in fibra di vetro BSTFLEX, il riempimento in filato di fibra di vetro deve essere distinto dal sacchetto in rete di fibra di vetro tessuta. Pertanto, il peso di una calza finita non deve essere trattato automaticamente come il solo peso della fibra.
Lo stesso principio si applica a un cuscino. Se il cuscino contiene una fodera, una striscia adesiva, uno strato di supporto o un altro componente, questi elementi aggiungono massa senza aumentare la carica di fibra acustica.
Laddove esista già una carica di fibra secca approvata, usala come base per confrontare i formati a calza e a cuscino.
Se il silenziatore attuale richiede 300 g di una fibra acustica approvata, per esempio, la questione di sviluppo diventa:
La calza o il cuscino possono erogare la carica approvata di 300 g nella geometria e nel processo di assemblaggio richiesti?
Il numero è solo un esempio. Non è un peso di riempimento standard BSTFLEX.
Non ridurre la carica di riempimento semplicemente perché un prodotto contenente appare più spesso o più organizzato rispetto alla fibra sfusa.
Per forniture OEM ripetute, un disegno di manicotto in fibra di vetro per marmitta può includere:
Specificare come viene misurato il diametro. Un componente morbido e non compresso può dare risultati diversi a seconda che venga misurato piatto, aperto, leggermente supportato o installato su un mandrino.
Per la produzione ripetuta, un mandrino passa/non passa o un dispositivo di misurazione concordato possono essere più significativi rispetto al tentativo di misurare una calza flessibile con i soli calibri.
Per un cuscino di imballaggio per marmitta, distinguere le dimensioni fornite dall'involucro installato.
Il disegno può includere:
Non confrontare lo spessore di un cuscino rilassato con lo spessore radiale installato attorno all'anima. Rappresentano condizioni diverse.
Se il cuscino richiede l'avvolgimento, indicare l'orientamento nelle istruzioni per l'operatore in modo che le dimensioni lunghe e corte non vengano scambiate.
Un componente tubolare può adattarsi alla sezione forata principale ma non riuscire a passare sopra un elemento terminale, una svasatura, un raccordo saldato o un collare più grande.
Per un componente a calza, fornire:
Non dimensionare la calza basandosi solo sul diametro finale installato se deve passare sopra un elemento più grande durante l'assemblaggio.
Un cuscino può adattarsi attorno all'anima ma creare comunque un problema di assemblaggio quando l'anima avvolta viene inserita nel guscio della marmitta.
Durante lo sviluppo del campione, verificare:
Se il cuscino si ammucchia o si piega ripetutamente durante l'inserimento, rivedere le dimensioni di taglio e il metodo di avvolgimento invece di rimuovere semplicemente ulteriore materiale isolante.
Sia il formato a calza che quello a cuscino possono essere compressi durante l'assemblaggio.
La specifica deve distinguere:
Non definire una normale calza o un normale cuscino di imballaggio come autoespandente a meno che il prodotto specifico non disponga di un meccanismo definito di rilascio di calore o di recupero.
BSTFLEX fornisce separatamente un Foglio di imballaggio per scarico espandibile. Il suo meccanismo di rilascio del calore non deve essere applicato a tutti i prodotti di imballaggio contenuti.
Una calza può trasferire una maggiore quantità di lavoro di misurazione e contenimento delle fibre al fornitore. Un cuscino può fornire un semplice componente piatto mantenendo al contempo la flessibilità durante l'avvolgimento.
Confronta il processo di assemblaggio completo:
| Fase del processo | Calza | Cuscino |
|---|---|---|
| Pesatura delle fibre | Può essere completata dal fornitore quando viene specificato il peso di riempimento. | Può essere completata dal fornitore quando viene specificato il peso di riempimento. |
| Contenimento delle fibre | Solitamente già fornito dal sacchetto a rete esterno. | Dipende dalla struttura del cuscino. |
| Taglio alla catena di montaggio | Solitamente non necessario quando viene fornita la lunghezza corretta. | Potrebbe non essere necessario per un cuscino specifico per un pezzo; i cuscini universali potrebbero richiedere una regolazione. |
| Formatura attorno al nucleo | Limitato quando la geometria della calza corrisponde già al nucleo. | Normalmente richiede avvolgimento o modellatura. |
| Controllo dell'orientamento | Diametro e lunghezza sono i controlli principali. | Lunghezza, larghezza, direzione di avvolgimento e posizione della cucitura sono i controlli principali. |
| Isolamento in accettazione | Dimensioni, peso della fibra, maglia e peso del componente finito. | Dimensioni piatte, peso della fibra, spessore e costruzione fornita. |
Utilizzare prove di produzione reali per confrontare il tempo di montaggio e le Rework. Non dichiarare una percentuale fissa di risparmio di manodopera senza misurare il processo del cliente.
Una famiglia di prodotti contenente diversi diametri dell'anima può richiedere più dimensioni di calza perché la vestibilità tubolare è direttamente correlata al diametro.
Un formato a cuscino può talvolta coprire diverse geometrie correlate tramite un avvolgimento controllato, ma ciò non lo rende universalmente intercambiabile.
Per ciascun modello di silenziatore, confermare:
Se un cuscino o una calza è destinato a servire diversi modelli, identificare la gamma approvata sulla scheda tecnica anziché utilizzare una dicitura generica "universale".
Entrambi i formati possono essere forniti come componenti di produzione o parti di ricambio confezionate.
I possibili requisiti di imballaggio includono:
Non inserire sulla confezione dichiarazioni non verificate relative a temperatura, riduzione del rumore, durata utile o compatibilità.
BSTFLEX può esaminare imballaggi personalizzati, etichette e requisiti per ordini ripetuti tramite il Servizio di produzione per imballaggi di marmitte OEM.
| Voce di ispezione | Manicotto di imballaggio | Cuscino di imballaggio |
|---|---|---|
| Identità del materiale | Specifica della fibra di riempimento e della rete esterna. | Materiale di riempimento e costruzione di contenimento. |
| Dimensioni | Diametro, lunghezza e involucro finito ove specificato. | Lunghezza da piatto, larghezza e spessore. |
| Peso | Peso della sola fibra e/o del componente finito. | Peso della sola fibra e/o del componente finito. |
| Chiusura | Condizione della chiusura terminale, della cucitura o della rete. | Cucitura, lembo adesivo, impuntura o altra chiusura approvata. |
| Riferimento della vestibilità | Dimensione del nucleo approvata o numero di disegno. | Schema di silenziatore o rivestimento approvato. |
| Imballaggio | Etichetta, quantità e identificazione del lotto corrette. | Etichetta, quantità e identificazione del lotto corrette. |
Concordare i metodi di misurazione e le tolleranze durante l'approvazione del campione. Un componente di imballaggio flessibile non deve essere respinto utilizzando un metodo di misurazione diverso dal metodo di ispezione approvato.
Per una prova OEM, registrare:
Se si passa da un cuscino a una calza, mantenere coerenti le altre variabili ove possibile. Se cambia anche il materiale di riempimento, registrarlo come una modifica di design separata.
Un'installazione più pulita o più rapida non dimostra di per sé prestazioni acustiche equivalenti. La vestibilità, la ritenzione e le prestazioni del silenziatore completo dovrebbero essere tutte valutate.
| Campo RFQ | Informazioni da fornire |
|---|---|
| Applicazione | Silenziatore per moto, ATV, UTV, settore automobilistico, corse o industriale. |
| Formato attuale | Calza, cuscino, materassino, materiale sfuso o campione esistente. |
| Dimensioni dell'anima | Diametro esterno, raccordi ingranditi e lunghezza effettiva di imballaggio. |
| Dimensioni del guscio | Diametro o profilo interno e percorso di inserimento. |
| Materiale di riempimento | Famiglia di fibre approvata e costruzione. |
| Carica di fibra | Peso di riempimento a secco di riferimento o requisito di sviluppo. |
| Requisito della calza | Diametro, lunghezza, specifica della maglia e chiusura. |
| Requisito del cuscino | Lunghezza piatta, larghezza, spessore, cucitura e direzione di avvolgimento. |
| Imballaggio | Sacchetto individuale, etichetta, codice a barre, marchio privato e quantità di cartoni. |
| Volume | Quantità del prototipo e domanda di produzione prevista. |
Nessun formato è universalmente migliore. Una calza è utile quando una geometria tubolare corrisponde all'anima e si desidera un componente contenuto e controllato. Un cuscino può offrire maggiore flessibilità per l'avvolgimento e l'adattamento a diverse geometrie approvate.
Non necessariamente. Confrontare il peso approvato della fibra secca, non l'aspetto esteriore o il formato di fornitura.
Il riscontro del peso della fibra è solo un controllo. Vengono modificate anche la geometria contenuta, la distribuzione e la vestibilità installata. Validare il nuovo formato nel silenziatore effettivo prima della produzione in serie.
BSTFLEX può fornire calze d'imbottitura in fibra di vetro in diametri, lunghezze, pesi di riempimento, densità di imballaggio e formati di confezionamento personalizzati per progetti idonei.
Le dimensioni personalizzate del cuscino e i requisiti di riempimento possono essere esaminati in base al disegno del silenziatore, al materiale approvato e alla quantità di produzione prevista.
Per un componente tubolare in fibra di vetro contenuta, iniziare con la BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag.
Per un componente in formato cuscino, esaminare il BSTFLEX Muffler Packing Pillow.
Altri materiali d'imbottitura per marmitte e formati d'imbottitura contenuti sono disponibili quando il silenziatore richiede una costruzione diversa.
Inviare le dimensioni dell'anima, la lunghezza imballata, il requisito della fibra, il peso di riempimento target, il formato preferito e la quantità annuale in modo che il campione possa essere sviluppato attorno all'assemblaggio effettivo.
