Un condotto dell'aria PAP può corrispondere al diametro richiesto e risultare comunque un ricambio errato.La sua superficie interna potrebbe differire dalla costruzione approvata, il suo percorso potrebbe non rientrare nello spazio disponibile oppure le sue estremità potrebbero deformarsi una volta montate sui connettori di produzione. Questi sono motivi per cui è opportuno valutare un campione come componente installato, e non semplicemente come un tubo dritto.

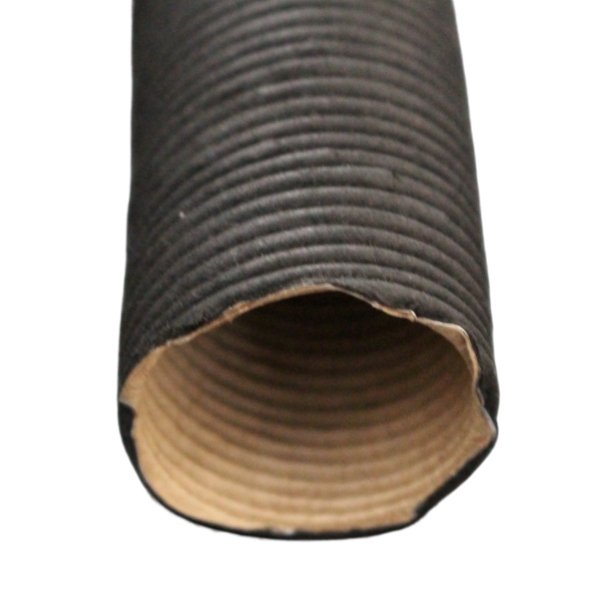

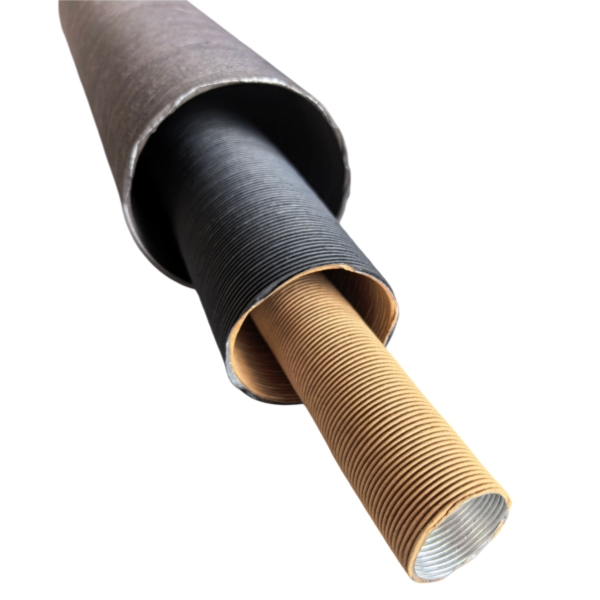

ILCondotto dell'aria in alluminio e carta BSTFLEX PAPÈ costituito da uno strato interno di carta, uno strato intermedio di alluminio e uno strato esterno di carta. Questa guida spiega come trasformare tale descrizione costruttiva in una specifica di acquisto OEM che copra la parete, la forma finale, il comportamento della connessione e l'approvazione del campione.
Specificare l'ordine degli strati, non solo i nomi dei materiali.
Per la costruzione di questo PAP, leggere gli strati dal passaggio dell'aria verso l'esterno:carta / alluminio / cartaUna richiesta che si limita a dire "condotto dell'aria in alluminio e carta" non specifica chiaramente la posizione di ciascun materiale. È necessario indicare la sequenza nel disegno o nella specifica dei materiali, in modo che preventivo, campionamento e ispezione si riferiscano alla stessa parete.
| Posizione a parete | Materiale | Cosa identificare |
|---|---|---|
| Strato interno | Carta o cartone flessibile | La superficie esposta all'aria trasportata; specificare la classe di resistenza approvata o il riferimento costruttivo. |
| Strato intermedio | Foglio di alluminio | Le specifiche della lamina e la sua posizione all'interno del laminato, anziché un presunto rivestimento metallico a vista. |
| Strato esterno | Carta o cartone flessibile | La superficie esterna, la finitura e qualsiasi trattamento consentito. |

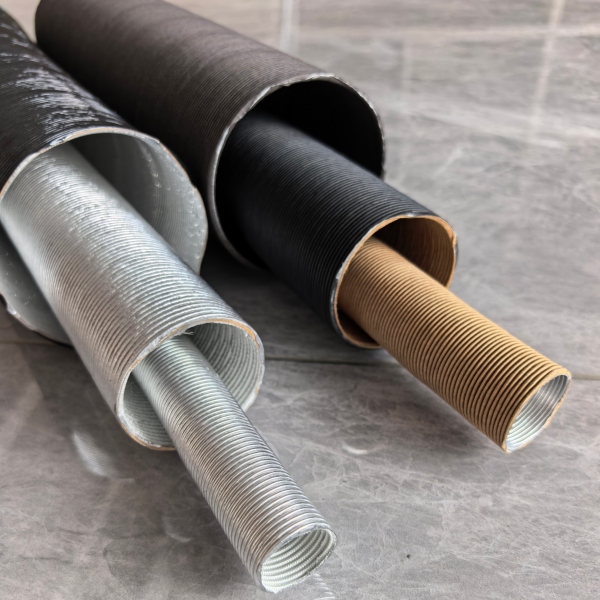

Non considerare una pellicola di plastica esterna come una sostituzione solo estetica. La pellicola separataTubo flessibile per condotti d'aria PAKUtilizza carta kraft all'interno, alluminio al centro e pellicola di PVC nera all'esterno. Un eventuale passaggio da un rivestimento esterno in carta a questa struttura dovrebbe essere esaminato e identificato come una modifica del materiale.
Mantenere l'applicazione entro i limiti dichiarati del prodotto.
La descrizione del prodotto PAP specifica l'utilizzo in ambienti interni, compresa l'immissione di aria fresca per i sistemi di riscaldamento e climatizzazione dei veicoli. Iniziate la procedura di approvazione registrando la posizione effettiva del condotto. Un percorso sotto il pianale del veicolo o attraverso il vano motore non deve essere classificato come installazione interna solo perché fa parte di un veicolo.
Prima di scegliere la parete, identifica il supporto e l'esposizione.Questa è una specifica per i condotti dell'aria, non un'approvazione per il trasporto di carburante, liquido di raffreddamento, aria compressa o gas di scarico della combustione. La presenza di uno strato di alluminio non implica l'idoneità a pioggia, acqua stagnante, forte aspirazione o contatto diretto con i gas di scarico.

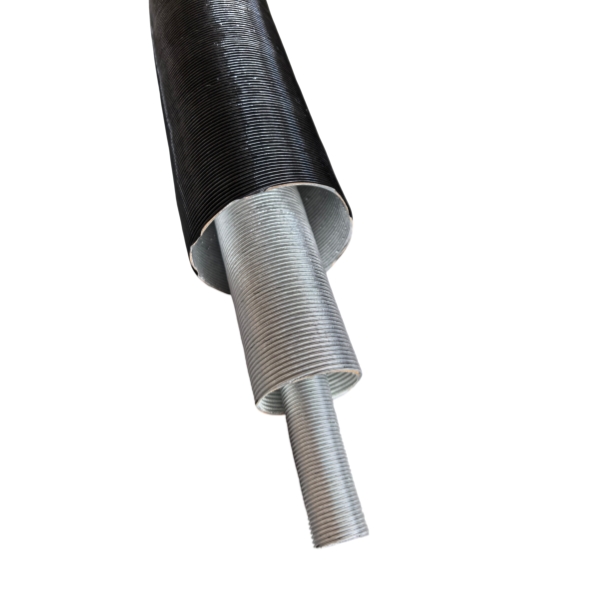

Per un progetto al di fuori della domanda PAP dichiarata, presentare le condizioni per una revisione della costruzione separata.Gamma di tubi di protezione termica e condotti per aria caldaContiene prodotti diversi per scopi diversi; l'appartenenza a una categoria non li rende intercambiabili.
Il mantenimento della forma è diverso dalla flessione ripetuta
I condotti PAP sono descritti come modellabili e in grado di mantenere la loro forma curva. Per un ordine OEM, è necessario tradurre questa caratteristica in un percorso verificabile: definire la posizione dei connettori, l'ingombro e la curva che il campione deve seguire dopo la formatura.
Nel piano di campionamento, valutare se il condotto rimane all'interno dell'involucro dopo la rimozione della forza di formatura. Registrare l'intervallo di ispezione e se il campione è senza supporti o sostenuto dai supporti previsti. Una fotografia scattata mentre qualcuno tiene fermo il tubo non dimostra il risultato senza supporti.
Non utilizzare questo controllo come prova di durata illimitata alla flessione, resistenza alle vibrazioni o idoneità per un giunto mobile. Qualora si prevedano movimenti ripetuti, specificare una valutazione separata con il tecnico responsabile dell'apparecchiatura.
Controllo della formazione
Utilizzare il percorso di installazione proposto e documentare il riferimento della curvatura. Specificare se il raggio viene misurato sull'asse centrale o su un'altra superficie definita. Concordare un raggio minimo per la costruzione selezionata, anziché copiare un valore da un condotto diverso.
Controllo della forma
Misurare il campione formato in corrispondenza della curva più stretta e delle estremità di giunzione. Registrare le dimensioni dell'apertura maggiore e minore, le pieghe visibili della parete e la posizione rispetto all'inviluppo del tracciato. Stabilire le tolleranze accettabili prima di valutare i campioni.
Testare il campione sulle parti di accoppiamento effettive
Per la prova di montaggio, utilizzare connettori e supporti rappresentativi del prodotto finito. Un vecchio tubo flessibile da solo potrebbe non mostrare la geometria di connessione prevista. Annotare come si posiziona ciascuna estremità, se viene raggiunto l'innesto specificato e se il metodo di fissaggio previsto danneggia la parete.
Mantenere separati l'adattamento e l'accettazione del flusso d'aria. Un campione può essere posizionato su entrambi i connettori, ma deve comunque essere valutato nella sua condizione di forma. Laddove il sistema richieda una caduta di pressione o un limite di perdita, concordare il flusso di prova, le condizioni di pressione e la configurazione completa dell'assemblaggio. Non assegnare un valore di pressione basandosi su una semplice compressione manuale o su un'ispezione visiva.
Per un acquisto basato su un componente originale, conservare un campione di riferimento approvato e un disegno. Utilizzare il campione per confronti concordati in termini di aspetto e maneggevolezza, e il disegno per il controllo delle dimensioni e dei limiti di accettazione.
Utilizzare un registro di approvazione di esempio con risultati osservabili
Di seguito viene proposto un quadro di riferimento per le ispezioni relativo a un progetto specifico per un cliente. Non si intende affermare che ogni condotto PAP abbia superato questi test, né tale schema sostituisce i requisiti di qualificazione del produttore dell'apparecchiatura.
| Articolo da recensire | Controllo suggerito | Documento da approvare |
|---|---|---|
| Identità edilizia | Confrontare la sequenza di costruzione delle pareti e i riferimenti dei materiali con le specifiche presentate. | Revisione dei disegni, normative edilizie e identificazione dei campioni. |
| Estremità tagliate e passaggio dell'aria | Verificare la presenza di frammenti staccati, strati strappati o materiale che sporge nell'apertura. | Fotografie finali e criteri di lavorazione concordati. |
| Connettore adatto | Fissare il campione alle parti di accoppiamento specificate utilizzando il metodo di ritenzione previsto. | Coinvolgimento, osservazioni sull'assemblaggio ed eventuali danni alle pareti conseguenti. |
| geometria formata | Dopo il rilascio, confrontare il campione prelevato con la busta di autorizzazione. | Riferimento di piegatura, intervallo di ispezione e forma misurata. |
| Condizioni del laminato | Dopo la formatura, ispezionare le aree selezionate per verificare la presenza di separazioni, sollevamenti o strappi. | Luoghi di ispezione e criteri di accettazione. |
| Contatto per l'assistenza | Valutare il supporto o la clip proposti nelle condizioni di installazione specificate. | Deformazione locale e condizioni di assemblaggio utilizzate. |
| Prestazioni del flusso d'aria, ove necessario | Valutare il percorso assemblato utilizzando un metodo di misurazione e flusso d'aria concordato. | Configurazione del test, risultato e limite specifico del progetto. |
Definire la quantità del campione e il metodo di misurazione prima della prova. Per qualsiasi valutazione della compressione, specificare il dispositivo di fissaggio, il carico applicato, la durata e la deformazione residua consentita. La dicitura "resistente allo schiacciamento" in assenza di tali condizioni non costituisce un requisito di accettazione riproducibile.
Controllo della costruzione dietro il campione approvato
Il nome di tre lettere è una descrizione iniziale, non la specifica di produzione completa. Chiedete al fornitore di identificare le variabili di costruzione che vengono controllate per il componente approvato: tipo di carta, specifiche del foglio, spessore della parete, geometria di formatura e specifiche di incollaggio, a seconda dei casi.
Non è necessario che ogni dettaglio interno relativo alla produzione appaia sulla pagina pubblica del prodotto. Ai fini del controllo degli acquisti, un riferimento costruttivo documentato può collegare il campione approvato alle specifiche di produzione del fornitore. È opportuno concordare quali modifiche richiedono notifica o una nuova approvazione, anziché presumere che un nome di prodotto invariato implichi una parete invariata.
Laddove siano richiesti parametri quali temperatura, umidità, odore, infiammabilità o altri requisiti, specificarli separatamente e richiedere la documentazione relativa alla composizione esatta. Non accettare passivamente i risultati dei test di altri prodotti solo perché entrambi contengono carta e alluminio.
Controlla le condizioni dopo l'imballaggio, non solo prima
Nel processo di approvazione, includere un campione rappresentativo imballato. Dopo il disimballaggio, ispezionare le estremità di collegamento e il profilo formato prima del montaggio. Annotare se il condotto può essere installato così com'è o se richiede una manipolazione aggiuntiva non prevista nel processo di assemblaggio concordato.
Definire il metodo di imballaggio in base alla forma approvata del pezzo. Per i pezzi preformati, verificare come i separatori o i supporti mantengono il percorso. Per i pezzi dritti formati durante l'installazione, verificare la protezione delle estremità e la compressione di imballaggio consentita. Distinguere l'accettazione estetica dalla distorsione che compromette l'accoppiamento.
Per ordini che richiedono pezzi fissi o formati di fornitura diversi, ilguida per condotti di riscaldamento tagliabili a misuraIl documento di approvazione copre le discussioni relative alla lunghezza e all'imballaggio. Dovrebbe inoltre specificare le condizioni previste per il componente al momento dell'assemblaggio.
Convertire il campione approvato in un ordine ripetibile
Prima di emettere un ordine ripetuto, concordare un pacchetto di approvazione completo: disegno attuale, riferimenti costruttivi, campione di riferimento, criteri di ispezione e istruzioni di imballaggio. Identificare eventuali dimensioni o caratteristiche che richiedono registrazioni di produzione e concordare le modalità di revisione di una modifica proposta.
Esempio di formulazione delle specifiche di acquisto:Fornire i condotti d'aria PAP con la sequenza di pareti carta/alluminio/carta approvata, secondo il riferimento costruttivo concordato. Dimensioni, percorso preformato, innesto dei connettori e lavorazione devono corrispondere al disegno approvato e al verbale di collaudo. Identificare ogni lotto di produzione e utilizzare il metodo di imballaggio concordato. Ottenere l'approvazione del cliente prima di modificare la specifica costruzione della parete o altre caratteristiche soggette a controllo delle modifiche. Qualsiasi qualifica ambientale o di flusso d'aria richiesta deve fare riferimento alla configurazione testata e ai risultati documentati.
Completare con il fornitore il numero di disegno effettivo, le tolleranze, il piano di campionamento e la documentazione richiesta. L'esempio è un ausilio alla progettazione, non una dichiarazione di certificazione o un'approvazione di prova preesistente.
Richiedi campioni di condotti d'aria PAP per il tuo assemblaggio
BSTFLEX offre la possibilità di fornire i suoi condotti PAP in lunghezze personalizzate e in confezioni sfuse. Per richiedere un campione OEM, si prega di inviare le dimensioni del componente di accoppiamento, il percorso di installazione, lo spazio disponibile e la conferma che l'applicazione rientri nell'ambito di utilizzo interno previsto.
Indicare la sequenza di montaggio delle pareti richiesta, la quantità del campione, la quantità prevista dell'ordine e qualsiasi documento di collaudo necessario per il progetto. Qualora sia disponibile un pezzo originale, fornire fotografie della sua superficie interna, della superficie esterna e di entrambi i punti di giunzione, insieme al disegno o al campione di riferimento.
Invia il disegno del condotto dell'aria PAP e i requisiti del campione
FAQ: Specifiche e approvazione dei condotti d'aria PAP
Che cosa significa PAP in questo contesto di costruzione di condotti d'aria?
PAP identifica la struttura con carta all'interno, alluminio al centro e carta all'esterno. Specificare la sequenza degli strati sul disegno di acquisto anziché affidarsi solo all'abbreviazione del prodotto.
Il mantenimento della forma significa che il condotto è adatto a movimenti ripetuti?
No. Mantenere una forma definita e resistere a movimenti ripetuti sono requisiti diversi. Valutare la forma installata durante l'approvazione del campione e specificare una qualificazione separata per movimento o vibrazione quando l'applicazione lo richiede.
È possibile sostituire un sistema PAP con un condotto rivestito in plastica senza modifiche alle specifiche?
Non consideratela una sostituzione automatica. La modifica del materiale esterno altera la struttura della parete. Esaminate la sostituzione proposta, registrate la sequenza degli strati e approvatela in base ai requisiti di applicazione.
Cosa dovrebbe includere un'approvazione del campione per condotti d'aria PAP?
Includere l'identità costruttiva, l'adattamento del connettore, le condizioni dell'estremità tagliata, la geometria formata, le condizioni del laminato e l'imballaggio. Aggiungere test di flusso d'aria o ambientali ove richiesto, con metodi definiti e limiti di accettazione.
