La finitura di un'installazione di coibentazione per scarico si valuta in corrispondenza di curve, sormonti e sezioni tagliate, non solo lungo il tubo dritto. Questi sono i dettagli da ispezionare quando si sceglie fascia termica in silicone per scarico per un motore diesel, un generatore o un'installazione di scarico a secco marino approvata.

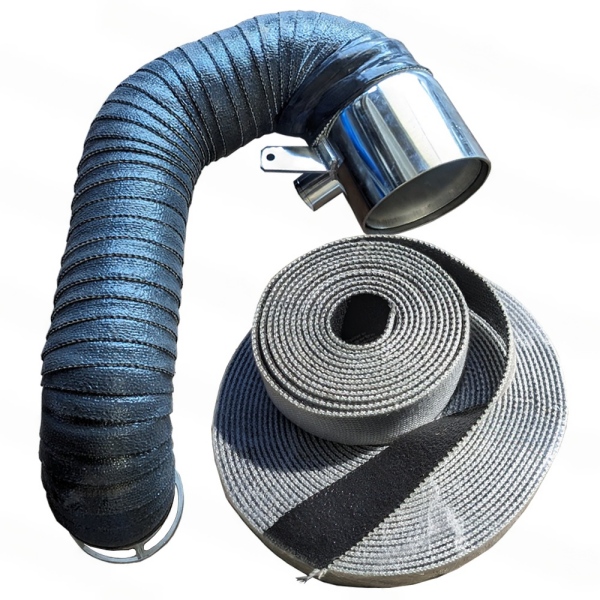

BSTFLEX Nastro in fibra di vetro e silicone composito per scarichicombina l'isolamento in fibra di vetro con un rivestimento in silicone. Il tessuto fornisce il corpo isolante, mentre la superficie rivestita aiuta a trattenere le fibre libere e fornisce un esterno rifinito. La specifica di questa costruzione richiede attenzione all'intero assieme: spessore dell'isolamento, esposizione del rivestimento, copertura e ritenuta delle estremità.
Specificare chiaramente la forma fornita. Un rotolo composito rivestito in silicone è diverso da un rivestimento liquido applicato dopo che è stato installato un separato involucro tessile. È anche diverso dal nastro in silicone utilizzato per la finitura localizzata. Questi prodotti non dovrebbero condividere un'unica descrizione d'acquisto semplicemente perché contengono entrambi silicone.
Per un rotolo composito, identificare la costruzione in fibra di vetro, lo spessore complessivo, la faccia rivestita e le condizioni dei bordi. Laddove sia richiesto un ulteriore nastro di finitura, specificarlo come componente separato con propri requisiti di installazione e temperatura.
La coibentazione termica non è una riparazione di perdite di scarico. La finitura delle estremità contiene e fissa l'isolamento; non sigilla un tubo fessurato, una flangia che perde o un raccordo di scarico danneggiato.
La pagina del prodotto del manicotto termico per scarico in fibra di vetro siliconata elenca le seguenti opzioni. Usale come punto di partenza per la selezione dei campioni, quindi conferma la configurazione ordinata esatta.
| Specifica | Opzioni pubblicate | Cosa confermare al momento dell'ordine |
|---|---|---|
| Costruzione | Isolamento in fibra di vetro con rivestimento in silicone | Costruzione selezionata e orientamento del lato rivestito |
| Spessore | 2–3 mm | Spessore nominale richiesto, tolleranza e metodo di misurazione |
| Larghezza | 25, 38, 50, 75 e 100 mm | Larghezza effettiva e idoneità per la curva più stretta |
| Colore | Rosso, nero, argento e blu | Campione di finitura approvato per la costruzione selezionata |
Un intervallo elencato non costituisce una tolleranza dimensionale. Per forniture ripetute, concordare uno spessore nominale e i relativi limiti di accettazione anziché ordinare solo un avvolgimento da "2–3 mm". Analogamente, specificare la lunghezza del rotolo e se è richiesto un pezzo ininterrotto per ciascun assemblaggio.
Tieni separati tre requisiti: la temperatura sulla faccia calda dell'isolante, l'esposizione consentita della parte rivestita in silicone e la temperatura richiesta dell'esterno finito. Un limite di materiale non è una previsione della temperatura superficiale installata.
Per il lavoro di sviluppo, fornisci condizioni operative continue, durata di picco e la posizione di misurazione della temperatura. Richiedi i limiti per il composito completo e qualsiasi materiale di finitura finale. Non trasferire la classificazione di una fibra non rivestita sullo strato di silicone, né utilizzare la classificazione del rivestimento di un prodotto non correlato.
Se il composito viene proposto sopra un ulteriore strato isolante, valuta quella disposizione completa. La modifica dello spessore sottostante, della tensione di avvolgimento o della copertura può modificare il risultato termico e le dimensioni finite.
L'esterno rivestito può rimanere pericolosamente caldo. Non utilizzare l'aspetto o il tatto come test di accettazione.Definisci l'obiettivo di temperatura superficiale richiesto per l'applicazione e verificalo in condizioni operative rappresentative. Mantieni le protezioni e le distanze richieste.
Inizia la verifica della vestibilità in corrispondenza di una curva, di una transizione di diametro o di un'area di servizio ristretta. Vale la pena valutare strisce più strette dove l'involucro deve cambiare direzione frequentemente. Le strisce più ampie meritano di essere valutate su sezioni più grandi e accessibili in cui l'installatore può mantenere una copertura uniforme.
Per questa gamma di prodotti, confronta le opzioni da 25 o 38 mm su geometria compatta e le opzioni da 50, 75 o 100 mm su sezioni più ampie, a seconda dei casi. Si tratta di indicazioni per il montaggio di prova, non di regole basate sul rapporto tra diametro del tubo e larghezza.
Controlla che la superficie rivestita si appoggi uniformemente su entrambi i lati della piega. Scarta un'installazione che richieda un forte allungamento, pieghe ripetute o strati extra non controllati semplicemente per far adattare la larghezza scelta.
Includere le sovrapposizioni e il fissaggio delle estremità quando si verifica lo spazio libero. Un campione misurato piatto su un banco non rappresenta lo spessore massimo attorno al tubo completato.
Specificare la sovrapposizione come dimensione o percentuale della larghezza della striscia e spiegare come viene misurata. Una sovrapposizione fissa copiata da un prodotto più largo potrebbe non essere adatta per una striscia stretta.
Ad esempio, il 50% di una striscia da 50 mm è 25 mm, mentre il 50% di una striscia da 25 mm è 12,5 mm. Questi valori spiegano solo la notazione e non costituiscono una sovrapposizione di installazione consigliata. Il valore richiesto deve provenire dalla specifica approvata di avvolgimento e assemblaggio.
Per la pianificazione delle quantità, registrare il diametro della superficie da avvolgere. Quando il composito in silicone viene installato sopra un altro strato di isolamento, tale diametro è maggiore del diametro del tubo nudo. L'uso della misurazione del tubo nudo sottostimateerebbe la circonferenza da coprire.
Utilizzare la Guida al dimensionamento e calcolatore per nastri di scarico per i dati di pianificazione iniziale. Trattare la stima come punto di partenza e confermare il consumo effettivo tramite un montaggio di prova, inclusi curve, transizioni e margine di finitura.
Pianificare le posizioni di inizio e fine prima dell'avvolgimento. Un'estremità dovrebbe avere una superficie accessibile sufficiente per il metodo di ritenzione specificato, lasciando al contempo utilizzabili fascette, flange, sensori e punti di ispezione.
La descrizione del prodotto BSTFLEX identifica il nastro in silicone per estremità come opzione di finitura. Confermare il nastro appropriato per il composito fornito anziché dare per scontato che qualsiasi nastro in silicone autoadesivo o autofusione sia intercambiabile.
Chiedere come si lega il materiale di finitura, quanta sovrapposizione o tensione richiede e quale temperatura può tollerare alla terminazione. Seguire la disposizione di ritenzione specificata; un'estremità nastrata dall'aspetto ordinato non è, di per sé, prova di un fissaggio sicuro.
Includere il bordo tagliato nell'approvazione del campione. Controllare la presenza di fibre sporgenti, rivestimento che si solleva e materiale sciolto dopo il montaggio. L'obiettivo è una terminazione controllata e durevole, non una promessa senza fondamento che ogni bordo sia completamente sigillato.
Non utilizzare un nuovo strato rivestito per nascondere una condizione di isolamento sconosciuta. Prima di proporre una sovrapposizione, identificare il materiale esistente e controllare il tubo e l'isolamento per danni, contaminazione e umidità. L'isolamento legacy sconosciuto deve essere valutato prima di essere disturbato.
Una sovrapposizione dovrebbe essere presa in considerazione solo laddove lo strato esistente sia identificato, integro, asciutto e accettato per l'uso continuato. Includere lo spessore e le condizioni nelle specifiche, quindi valutare l'installazione combinata per temperatura, spazio libero, ritenzione e accesso all'ispezione.
Sostituire il materiale sottostante non idoneo anziché racchiuderlo. Laddove sia necessario un accesso frequente al tubo, valutare una disposizione rimovibile invece di accumulare strati di avvolgimento successivi.
Per la coibentazione degli scarichi diesel, identificare la copertura proposta su un disegno o una fotografia. Dichiarare se la sezione è un tratto di tubo ordinario, parte di un giunto di servizio o adiacente a un gruppo di post-trattamento. Non estendere l'isolamento attraverso un componente semplicemente perché è collegato allo stesso scarico.
Per un'installazione marina, distinguere le tubazioni metalliche a secco dai componenti incamiciati d'acqua e dal tubo di scarico umido a valle. Si tratta di parti diverse del sistema e non dovrebbero ricevere un'unica istruzione di avvolgimento generale. Anche la parte asciutta di uno scarico altrimenti umido deve essere identificata separatamente.
Valutare fascia per scarico a secco marino solo per le sezioni in cui il progettista dello scarico consente l'isolamento proposto. Preservare i dispositivi di iniezione dell'acqua, le funzioni di raffreddamento e l'accesso ai collegamenti. L'isolamento non sostituisce un sistema di raffreddamento guasto né ripara un tubo di scarico a umido danneggiato.
Per l'isolamento dello scarico del generatore, includere nella valutazione il funzionamento a carico costante e le condizioni della cabina. Una breve dimostrazione al minimo non è sufficiente per approvare una configurazione destinata a un servizio prolungato.
Copertura: Fotografare la curva più stretta, una sovrapposizione euristicamente entrambe le estremità. Confermare che la superficie richiesta sia coperta senza ostacolare il movimento o l'accesso per la manutenzione.
Risultato termico: Registrare le condizioni operative, il periodo di stabilizzazione e i punti di misurazione. Controllare la superficie finita e i componenti vicini che l'installazione è destinata a proteggere.
Condizioni dopo il raffreddamento: Ispezionare per verificare eventuali danni al rivestimento, sollevamenti dei bordi, sovrapposizioni dislocate e fissaggi allentati. Concordare se l'applicazione richiede ulteriori cicli termici o una valutazione ambientale.
Manutenzione: Stabilire come verrà controllata l'installazione per verificare l'eventuale deterioramento o contaminazione durante il servizio. Una superficie rivestita non è la prova che la tubazione sottostante sia esente da corrosione o che il nastro applicato sia a tenuta stagna.
Per un preventivo, indicare la larghezza selezionata, lo spessore nominale, la finitura e la lunghezza utile richiesta. Aggiungere le dimensioni del tubo, le condizioni operative e l'eventuale isolamento sottostante. Identificare separatamente il nastro per estremità o gli elementi di fissaggio richiesti in modo da poter esaminare la configurazione completa.
Per gli ordini OEM o di distribuzione, includere la quantità per taglia e l'imballaggio proposto. IlGuida alla fornitura di bende termiche per scarichi OEM e private labelcopre l'approvazione del campione e i requisiti di imballaggio. Conservare la specifica di installazione con il campione approvato per gli ordini ripetuti.
No. Il composito viene fornito come un involucro a base di fibra di vetro con un rivestimento in silicone. Uno spray è un trattamento superficiale applicato separatamente. La loro costruzione, installazione e i limiti operativi devono essere specificati separatamente.
No. La temperatura superficiale finita dipende dalla disposizione completa dell'isolamento e dalle condizioni operative. Specificare e verificare il risultato richiesto anziché considerare lo spessore nominale come una garanzia di sicurezza.
Non darlo per scontato. Concorda una dimensione o una percentuale di sovrapposizione per la striscia e l'installazione selezionate. Conferma il risultato sulle curve e in corrispondenza delle transizioni prima di definire il consumo dei rotoli.
No. In questa applicazione, è un componente di finitura dell'isolamento, non una riparazione per tubi o flange. Correggere i difetti dello scarico prima di installare la protezione termica.
Solo dopo che il materiale esistente e le sue condizioni sono stati valutati e la disposizione completa della sovrapposizione è stata approvata. Non coprire isolamenti bagnati, contaminati, deteriorati o non identificati.
Usa BSTFLEX Silicone Exhaust Wrap Composite come riferimento del prodotto e invia le tue dimensioni, le condizioni operative e i requisiti di finitura finale. Per il confronto con altre costruzioni, consulta la gamma Exhaust and Header Heat Wrap range, oppure richiedi un preventivo per il tuo progetto di isolamento degli scarichi.
