Avvolgimento del nucleo in lana d'acciaio inossidabile vs rete di ritenzione

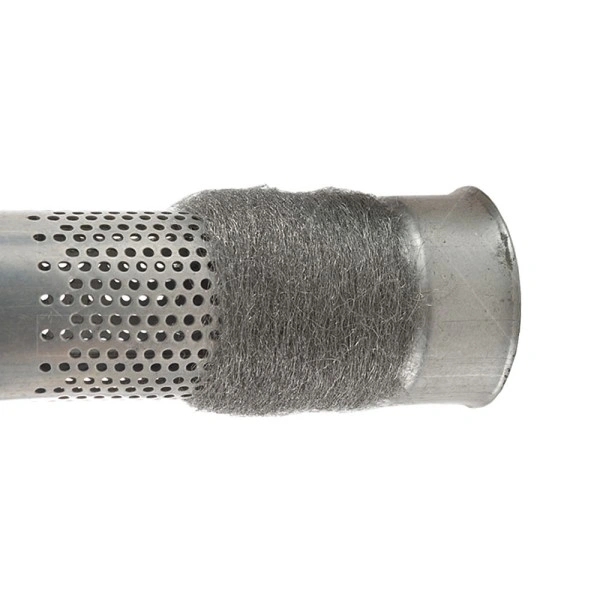

Imbottitura per marmitta in lana d'acciaio inossidabile può essere fornita come materiale in rotoli o formata in un rivestimento per il nucleo di un silenziatore di scarico. Un rivestimento per nucleo in lana d'acciaio inossidabile fornisce uno strato di fibre metalliche porose attorno al tubo perforato, mentre una rete di contenimento fornisce una struttura a filo aperto per il contenimento dell'imbottitura. I due possono essere combinati, ma non sono intercambiabili.

Quando si specifica imbottitura per marmitta in lana inossidabile, distinguere il materiale acquistato dall'assemblaggio finito. Il materiale in rotoli richiede la preparazione secondo le dimensioni e la quantità approvate; un manicotto per nucleo di marmitta finito dovrebbe corrispondere al diametro del tubo, alla lunghezza coperta e alla disposizione degli strati richiesta.

Per un produttore di scarichi, la domanda utile è dove sia necessaria protezione o contenimento: accanto al nucleo perforato, attorno all'assemblaggio dell'imbottitura o in entrambe le posizioni. Iniziare con la sezione trasversale del silenziatore e il motivo dell'aggiunta del componente, piuttosto che selezionare qualsiasi prodotto descritto come acciaio inossidabile.

BSTFLEX offre un Manicotto per nucleo di marmitta in lana d'acciaio e un separato Schermo di scarico in acciaio inossidabile per il contenimento dell'imbottitura della marmitta. Questo confronto spiega come specificare i loro diversi ruoli senza trattare l'uno come un sostituto universale dell'altro.

Confrontare la costruzione, non solo il nome del prodotto

Un manicotto per nucleo può già contenere tela metallica

Il manicotto per nucleo BSTFLEX combina lana d'acciaio inossidabile con tela metallica tessuta in acciaio inossidabile 304. La sua descrizione si riferisce quindi a un componente composito, non semplicemente a lana sfusa avvolta attorno a un tubo.

Lo schermo di contenimento separato BSTFLEX è descritto come un foglio di filo inossidabile intrecciato a due strati con due lati crimpati. Quella costruzione a foglio di filo non deve essere confusa con lo strato di fibre metalliche nel manicotto per nucleo.

Su un disegno OEM, identificare l'assemblaggio completo del rivestimento del nucleo e mostrare quali strati sono inclusi nel suo numero di parte. Una nota che dice solo "aggiungere rete inossidabile" lascia spazio sia per l'omissione di uno strato previsto sia per l'acquisto doppio.

Identificare inoltre la lega di ciascun componente separatamente. Una specifica di tela metallica 304 non identifica, di per sé, la lega utilizzata per la lana.

Imbottitura per marmitta in lana d'acciaio inossidabile: rotolo o rivestimento per nucleo finito?

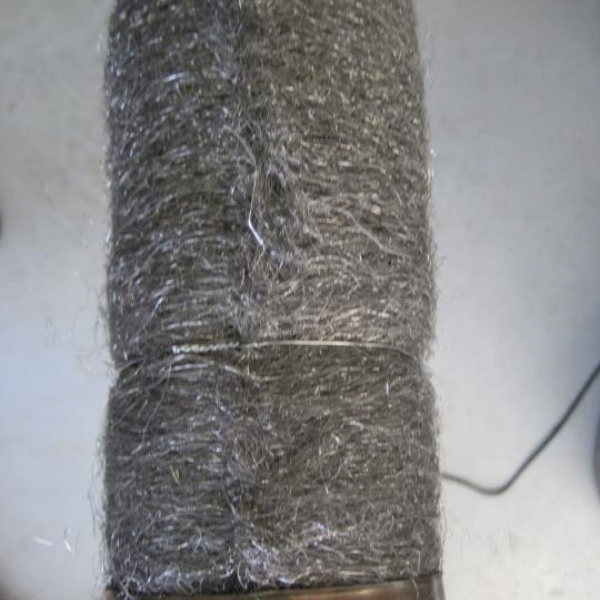

Per il taglio e l'avvolgimento interni, il BSTFLEX bobina di riempimento per marmitta in lana d'acciaio inossidabile fornisce un'opzione di prodotto in formato rotolo. Specificare la larghezza richiesta, la quantità di materiale e il metodo di preparazione invece di confrontare i rotoli solo in base alle dimensioni esterne.

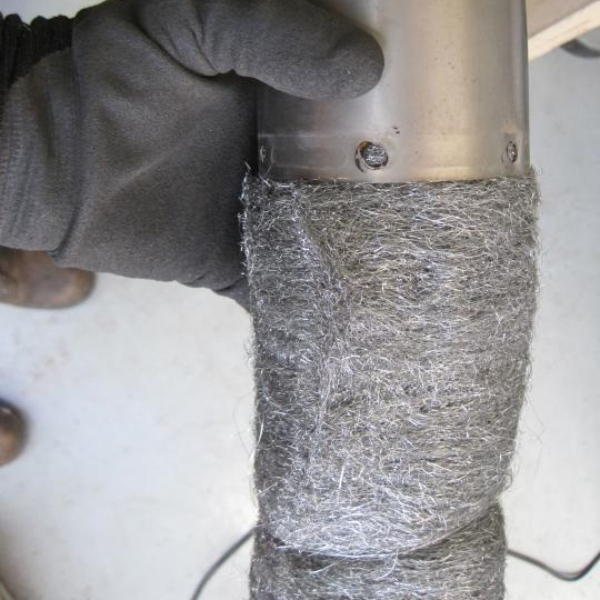

Per assemblaggi ripetuti, esaminare un manicotto per anima di marmitta in lana d'acciaio inossidabile con la sua rete metallica di supporto. Definire sul disegno l'adattamento finito, la quantità di lana e lo spessore installato. L'acquisto di un componente preparato cambia il formato di fornitura; non elimina la necessità di approvare la lega e l'assemblaggio.

Quando si ordina riempimento per scarico in lana d'acciaio inossidabile o lana d'acciaio inossidabile per la produzione di silenziatori, identificare la specifica della fibra metallica separatamente da qualsiasi strato di contenimento tessuto o a maglia. Una richiesta di riempimento per marmitta in lana d'acciaio dovrebbe indicare la lega inossidabile richiesta invece di lasciare il grado del materiale aperto a interpretazioni.

Usare la posizione della perdita di riempimento per guidare la revisione

Perdita di materiale immediatamente accanto all'anima perforata

Quando l'ispezione mostra danni concentrati sulla superficie rivolta verso l'anima, esaminare lo strato interno esistente e la sua copertura. I tubi e gli involucri in lana d'acciaio inossidabile sono utilizzati nei design dei silenziatori per ridurre l'erosione da gas del riempimento circostante in fibra di vetro o basalto.

Per quel problema, valutare un rivestimento per anima di marmitta come strato protettivo invece di presumere che uno schermo di contenimento esterno fornisca lo stesso trattamento in corrispondenza delle perforazioni. Controllare le condizioni dell'anima, le aree scoperte, i giunti e la disposizione dei fissaggi prima di attribuire la causa alla sola fibra.

Il riempimento si sposta o perde la forma durante l'assemblaggio

Quando la difficoltà consiste nel mantenere unito il riempimento durante l'inserimento nel guscio, esaminare uno schermo di riempimento per marmitta o un altro metodo di contenimento approvato. Le prime domande sono se il fermo copre l'area prevista e se i suoi bordi possono passare attraverso l'assemblaggio senza impigliarsi.

Controllare il percorso di inserimento, lo spazio libero del guscio e la chiusura dell'estremità su un campione. Non ci si dovrebbe aspettare che uno strato di lana sul lato dell'anima risolva un problema di manipolazione non correlato all'esterno del riempimento.

La fibra fuoriesce attraverso un giunto o un'apertura terminale

Esaminare la posizione dell'apertura, la sovrapposizione del fermo e la disposizione dell'estremità. Aggiungere più lana attorno al centro dell'anima non è una soluzione dimostrata per un vuoto altrove nell'assemblaggio.

Questi modelli di ispezione sono punti di partenza, non una diagnosi. Includere nella revisione le condizioni del materiale, la cronologia operativa e le fotografie. Né uno schermo né un rivestimento dell'anima dovrebbero essere usati per giustificare il mantenimento di un grado di fibra che non è stato approvato per le condizioni operative.

Quando un silenziatore ha bisogno di entrambi?

Un design può utilizzare uno strato a base di lana attorno al tubo perforato e un involucro a rete separato attorno al riempimento acustico. In tale disposizione, il componente interno affronta l'esposizione sul lato dell'anima mentre il componente esterno supporta il contenimento. La lana metallica può anche essere fornita con la propria rete di supporto.

Aggiungerli entrambi è quindi una decisione di design, non un aggiornamento predefinito. Controllare la distinta base prima di ordinare uno schermo aggiuntivo. Chiedersi se svolge un lavoro separato, duplica uno strato esistente o modifica le dimensioni dell'assemblaggio finito.

Per i lavori di sostituzione, utilizzare la costruzione del silenziatore approvata come punto di partenza. Per un design OEM revisionato, valutare la combinazione proposta nella marmitta completa prima di rilasciarla per la produzione ripetuta.

Specificare la lana e lo schermo in modo diverso

Per lo strato di lana, richiedere la lega, il grado della fibra o la sezione trasversale, la massa del materiale, la copertura e lo spessore installato. Dichiarare come viene misurato lo spessore, poiché uno strato di lana rilassato e uno strato compresso installato sono condizioni diverse.

Per lo schermo, richiedere la lega, il diametro del filo, la costruzione, le dimensioni dell'apertura, il numero di strati e la finitura dei bordi. Ove pertinente, concordare come l'area aperta viene definita e misurata. Il solo diametro del filo non descrive le aperture e "due strati" da solo non specifica come tali strati sono disposti.

Non sostituire tessuti, reti a maglia e altre costruzioni in filo intrecciato solo perché le dimensioni complessive del foglio corrispondono. Registrare la costruzione o un riferimento di campione approvato nella specifica di acquisto.

Per la selezione termica, fornire le temperature continue e di picco con la posizione di misurazione e la durata dell'esposizione. Chiedere che la lega e il componente proposti vengano esaminati rispetto a tali condizioni invece di assegnare un limite di temperatura a ogni prodotto in acciaio inossidabile. La nostra guida al riempimento per marmitta in lana d'acciaio inossidabile discute le considerazioni più ampie sulla selezione dei materiali.

Un rivestimento interno cambia lo spazio disponibile per la fibra

Tenere conto del rivestimento dell'anima installato prima di impostare le dimensioni del riempimento circostante. Per un'anima circolare con uno strato uniforme:

Diametro esterno dopo l'avvolgimento = diametro esterno dell'anima + 2 × spessore del rivestimento installato.

Solo come esempio geometrico, un nucleo da 50 mm con uno strato installato da 2 mm ha un diametro nominale avvolto di 54 mm, non 52 mm. Queste cifre illustrano il calcolo; non costituiscono una specifica di riempimento raccomandata.

Utilizzare l'involucro avvolto quando si controlla lo spazio assegnato allo strato successivo. Includere la sovrapposizione locale, il tessuto di supporto, gli elementi di fissaggio e qualsiasi fermo esterno nella revisione dell'assemblaggio effettivo. Per assemblaggi ovali o irregolari, lavorare dal disegno anziché applicare l'esempio circolare.

Se il volume di fibra disponibile cambia, rivedere la quantità di riempimento approvata. Aggiungere metallo forzando la carica di fibra originale in uno spazio più piccolo cambia la densità media della fibra installata. Non dare per scontato che la specifica di riempimento precedente rimanga valida senza verificarla.

Verificare l'adattamento, la ritenzione e il suono come requisiti separati

Utilizzare un assemblaggio di prova per controllare la copertura, le giunture, la posizione dei bordi, gli elementi di fissaggio e la chiusura. Ispezionare il nucleo e l'involucro per individuare bave o altre caratteristiche che potrebbero danneggiare i componenti. Mantenere libero il passaggio del nucleo, la geometria di ingresso e di uscita previsti.

Quindi valutare il silenziatore assemblato nelle condizioni operative concordate. Registrare la distribuzione dell'imbottitura e le condizioni dei componenti dopo la prova e confrontare il suono utilizzando un metodo di misurazione coerente. Includere controlli sulla perdita di pressione o sulla contropressione laddove la revisione del progetto lo richieda.

Un componente di ritenzione non dovrebbe essere accettato come "acusticamente neutro" solo perché si adatta. Né l'adattamento dell'acciaio inossidabile stabilisce una particolare riduzione del rumore o un multiplo garantito della durata dell'imbottitura. Approvare tali risultati in base alle prove dell'assemblaggio effettivo.

Preparare una richiesta di offerta (RFQ) per il componente di cui si ha bisogno

BSTFLEX supporta lo sviluppo basato su disegni e campioni attraverso il suo servizio di produzione di imbottiture per marmitte OEM. Specificare se il progetto è una sostituzione identica o una proposta di modifica della costruzione in modo che la revisione del campione abbia un obiettivo definito.

Domande sull'avvolgimento del nucleo e sulla rete di ritenzione

L'imbottitura per marmitte in lana d'acciaio inossidabile è la stessa cosa dell'imbottitura per scarichi in lana d'acciaio inossidabile?

Entrambe le descrizioni possono riferirsi allo stesso materiale in fibra metallica, ma nessuna delle due definisce la lega, la costruzione della fibra o la forma fornita. Confermare se l'offerta copre lana sfusa, materiale in rotoli o un avvolgimento del nucleo finito. Una rete di ritenzione è una struttura metallica diversa, anche quando fornita con la lana come un unico assemblaggio.

L'avvolgimento del nucleo in lana d'acciaio inossidabile è uguale alla rete per scarichi?

No. Un avvolgimento del nucleo a base di lana contiene uno strato di fibra metallica; la rete per scarichi descrive una struttura metallica. Alcuni avvolgimenti del nucleo finiti combinano entrambi. Confrontare il disegno del componente e l'elenco dei materiali piuttosto che i soli nomi.

Una rete di ritenzione può sostituire l'imbottitura per marmitte in fibra di vetro?

No. La rete qui descritta è un fermo per l'imbottitura. Mantenere l'imbottitura acustica specificata a meno che non sia stato sviluppato e convalidato un diverso design completo del silenziatore.

Ogni marmitta dovrebbe utilizzare sia un avvolgimento del nucleo che una rete?

Non si applica alcuna combinazione universale di strati. Utilizzare entrambi solo dove servono a funzioni definite nell'assemblaggio approvato. Controllare se la rete è già inclusa nel manicotto del nucleo prima di aggiungere un altro componente.

Uno dei due componenti renderà lo scarico più silenzioso?

Nessun nome di prodotto stabilisce un risultato sonoro. Mantenere l'imbottitura nella sua posizione prevista è diverso dal dimostrare una particolare riduzione del rumore. Valutare la marmitta completa con il materiale e la disposizione degli strati proposti.

Scegliere il prodotto in base alla sua posizione e al suo scopo

Per un componente in lana e tessuto metallico attorno al nucleo perforato, consultare il Manicotto per anima di marmitta in lana d'acciaio BSTFLEX. Per un rivestimento in filo separato attorno all'imbottitura, consultare la rete di scarico in acciaio inossidabile BSTFLEX.

Per un progetto di imbottitura per marmitta in lana d'acciaio inossidabile personalizzata, inviare la sezione trasversale, il diametro dell'anima, la lunghezza coperta, la quantità di lana richiesta e il volume dell'ordine. Specificare se si necessita di materiale in rotoli, di un manicotto finito o di una rete di contenimento separata. Altre opzioni di fibre e componenti sono disponibili nella gamma di prodotti per imbottitura marmitte.
