Benda termica per downpipe turbo: selezione del materiale per sistemi di scarico ad alta temperatura

Il tubo di scarico del turbocompressore è uno dei componenti più caldi di un sistema di scarico turbo. Situato immediatamente dopo l'uscita del turbocompressore, il tubo di scarico trasferisce una notevole quantità di energia termica attraverso il vano motore e può influenzare cablaggi, tubi flessibili, sensori, componenti del sistema di aspirazione e strutture circostanti.

Una selezione appropriatafascia termica per il tubo di scarico del turboContribuisce a ridurre l'esposizione al calore radiante e migliora la gestione termica intorno ai componenti di scarico ad alta temperatura.

Tuttavia, la scelta del materiale isolante corretto per le tubazioni di scarico richiede più che la semplice selezione del valore di temperatura più elevato. Occorre considerare la temperatura di esercizio effettiva, la progettazione delle tubazioni, l'ambiente di installazione e i requisiti di manutenzione.

BSTFLEX produceFascia termica per scarico e collettorePer applicazioni di protezione termica degli scarichi in ambito automobilistico, da corsa, motociclistico, diesel e industriale.

Perché i tubi di scarico del turbo necessitano di protezione termica

I sistemi di scarico turbocompressi generano calore concentrato intorno a:

• Uscite turbo;

• tubi di scarico;

• collettori di scarico;

• tubazioni lato caldo;

• aree del convertitore catalitico.

Questo calore può influire sui componenti circostanti, tra cui:

• cablaggi;

• tubi di gomma;

• tubi dei freni;

• parti in plastica;

• sistemi di aspirazione;

• isolamento del vano motore.

A differenza di un tradizionale tubo di scarico posizionato più lontano dai componenti sensibili, il tubo di scarico di un turbocompressore viene spesso installato in uno spazio molto ristretto.

Per questo motivo, molte applicazioni ad alte prestazioni e OEM utilizzanofascia termica per tubo di scaricoper controllare il trasferimento di calore.

Lo scopo della fascia termica per lo scarico è la gestione termica. Non è progettata per riparare crepe, perdite o componenti danneggiati dello scarico.

Scegliere il materiale giusto per la fascia termica del tubo di scarico del turbo

I diversi sistemi di scarico richiedono materiali isolanti differenti.

Le opzioni più comuni includono:

• Fasciatura in fibra di vetro per scarico

• Fascia termica in titanio per scarico

• Fasciatura in silice per scarico

Ogni materiale possiede caratteristiche diverse.

Un approccio di selezione semplificato:

Fasciatura in fibra di vetro per scarico

Adatto per l'isolamento generale degli impianti di scarico in presenza di requisiti di temperatura moderati.

Fascia termica in titanio per scarico

Adatto a sistemi di scarico ad alte prestazioni che richiedono una maggiore resistenza alle alte temperature e un'eccellente durata.

Fasciatura in silice per scarico

Progettato per applicazioni di scarico a temperature estreme dove è richiesta una protezione termica aggiuntiva.

Il materiale corretto deve essere sempre scelto in base alle reali condizioni di scarico.

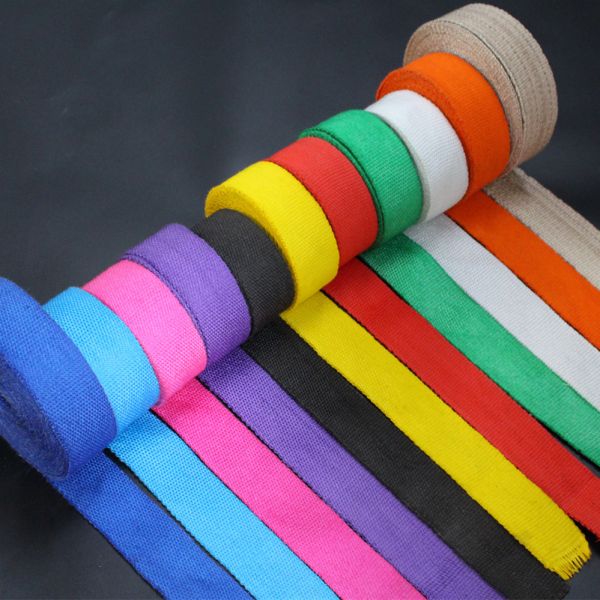

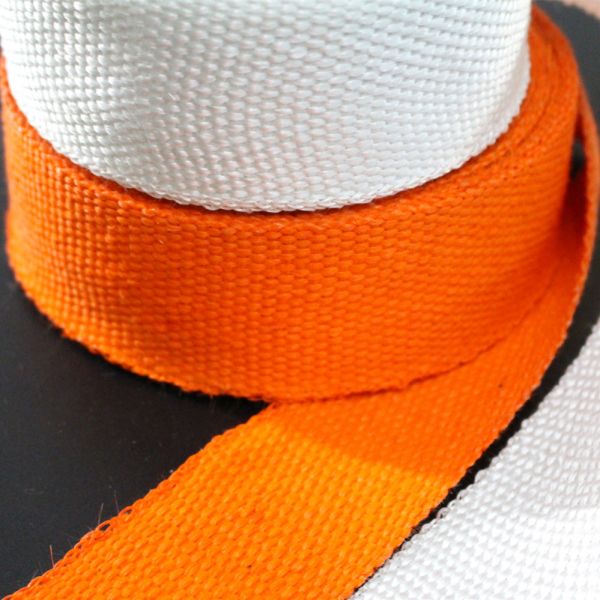

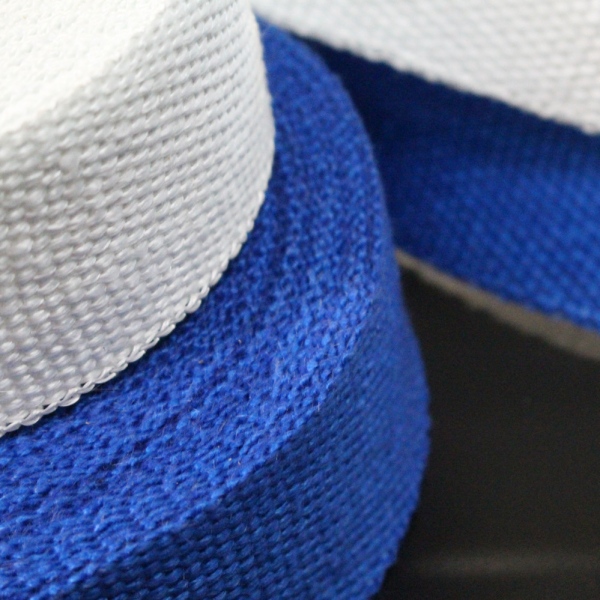

Fasciatura in fibra di vetro per tubi di scarico turbo

Il nastro isolante in fibra di vetro per sistemi di scarico è ampiamente utilizzato perché offre un buon equilibrio tra prestazioni termiche, flessibilità e costo.

Può essere adatto per i tubi di scarico del turbo quando:

• Le temperature di scarico rientrano nei limiti di resistenza del materiale;

• il veicolo è utilizzato principalmente per la guida su strada;

• il vano motore ha un'adeguata distanza termica;

• Non sono previste condizioni di gara estreme.

Il rivestimento in fibra di vetro è facile da installare intorno a:

• sezioni di tubo di scarico dritte;

• tubi di scarico più grandi;

• curve moderate.

BSTFLEX fornisceFasciatura in fibra di vetro per scaricoper applicazioni di scarico in ambito automobilistico e industriale.

Per le applicazioni turbo standard, la fibra di vetro può fornire un'efficace riduzione del calore senza la necessità di modifiche non necessarie ai materiali.

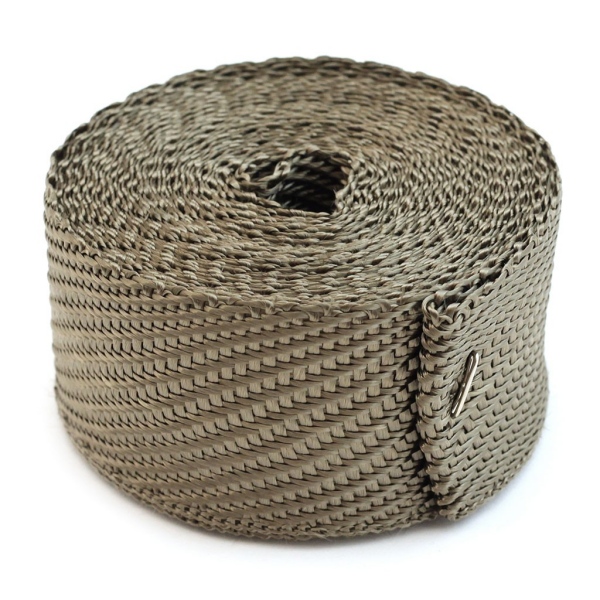

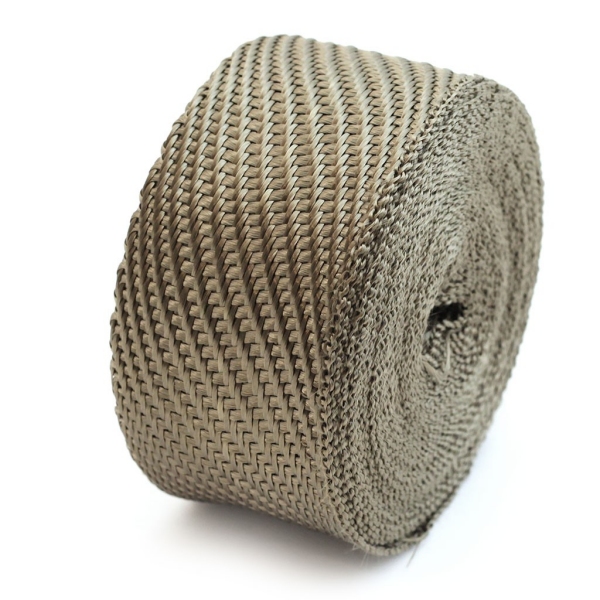

Fascia termica in titanio per tubi di scarico turbo

Fascia termica in titanio per scaricoviene comunemente scelto per sistemi di scarico ad alte prestazioni.

È ampiamente utilizzato su:

• Tubi di scarico del turbocompressore;

• collettori di scarico;

• veicoli ad alte prestazioni;

• sistemi di scarico da competizione;

• sistemi di scarico per motociclette.

Rispetto al nastro in fibra di vetro standard, il nastro in titanio per sistemi di scarico viene comunemente scelto quando gli acquirenti richiedono:

• maggiore resistenza al calore;

• eccellenti prestazioni nei cicli termici;

• Struttura intrecciata resistente;

• aspetto di alta qualità.

BSTFLEX produceFasciatura nera in titanio per tubo di scaricoper applicazioni che richiedono isolamento dei gas di scarico ad alta temperatura.

Le applicazioni tipiche includono:

• Tubi di scarico del turbocompressore;

• collettori di scarico;

• intestazioni;

• componenti di scarico lato caldo.

Fascia termica in silice per lo scarico, ideale per temperature estreme del turbocompressore.

Alcuni sistemi turbo operano in condizioni di carico termico estremamente elevato.

Alcuni esempi includono:

• motori da corsa;

• applicazioni ad alta potenza;

• veicoli resistenti;

• motori diesel per impieghi gravosi;

• sistemi turbo industriali.

Per questi ambienti,fascia di scarico in siliceoffre un'opzione di protezione dalle temperature più elevate.

L'involucro di silice viene comunemente scelto per:

• Collettori turbo;

• tubi di scarico per temperature estreme;

• sistemi di scarico con spazio limitato;

• applicazioni che richiedono un margine termico aggiuntivo.

BSTFLEX produceFascia termica per collettore di scarico Inferno ad alta temperaturaper ambienti di scarico ad alta temperatura.

Fibra di vetro, titanio o silice per la fasciatura dello scarico

Il materiale migliore dipende da:

• temperatura dei gas di scarico;

• spazio di installazione;

• utilizzo del veicolo;

• durata di servizio richiesta;

• requisiti di manutenzione.

Un valore di temperatura nominale più elevato non è sempre la scelta migliore se l'applicazione non lo richiede.

Considerazioni sull'installazione della fascia termica per il tubo di scarico del turbocompressore

Il tubo di scarico di un turbocompressore presenta solitamente una geometria complessa.

Prima dell'installazione, si prega di considerare:

Diametro del tubo

I tubi di diametro maggiore richiedono una maggiore quantità di materiale isolante perché la circonferenza è più ampia.

lunghezza del tubo

I tubi di scarico più lunghi richiedono rotoli più lunghi.

Curve

Le curve consumano più materiale rispetto ai tratti rettilinei.

Autorizzazione

Verificare la distanza tra il tubo avvolto e:

• cablaggio;

• tubi flessibili;

• sensori;

• pannelli della carrozzeria;

• componenti mobili.

Fissaggio

Le applicazioni ad alta temperatura richiedono in genere un fissaggio sicuro mediante fascette o morsetti metallici idonei.

BSTFLEX è in grado di fornire fasce termiche per sistemi di scarico, complete di accessori di fissaggio adeguati, per soddisfare le esigenze di OEM e distributori.

Fascia termica per tubo di scarico turbo da 1 pollice vs. da 2 pollici

La larghezza dell'avvolgimento influisce sia sull'installazione che sul consumo di materiale.

Fascia termica per scarico da 1 pollice

Consigliato per:

• curve strette;

• tubature turbo complesse;

• tubi di diametro inferiore;

• spazio di installazione limitato.

Vantaggi:

• più facile posizionamento;

• maggiore flessibilità in curva.

Fascia termica per scarico da 2 pollici

Consigliato per:

• tubi di scarico più grandi;

• sezioni di tubo rettilinee;

• installazione più rapida.

Vantaggi:

• meno giri a spirale;

• copertura più rapida.

La larghezza corretta dipende dalla geometria effettiva del tubo di scarico.

Di quanta fascia termica per il tubo di scarico del turbo ho bisogno?

L'importo richiesto dipende da:

• diametro esterno del tubo;

• lunghezza del tubo;

• larghezza di avvolgimento;

• sovrapposizione;

• numero di curve.

Un tubo dritto richiede meno materiale rispetto a un tubo di scarico turbo complesso con curve multiple.

Per indicazioni sul calcolo, consultare:

Di quanta fascia termica per marmitta ho bisogno? Calcolatore e guida alle taglie per la fascia termica per marmitta.

Per i progetti OEM, BSTFLEX è in grado di calcolare il fabbisogno approssimativo di materiali in base a:

• disegni;

• dimensioni dei tubi;

• campioni;

• quantità di produzione annua.

Fascia termica per tubo di scarico del turbo vs. coperta termica per turbo

Le fascette e le coperte termiche per il tubo di scarico del turbo proteggono aree diverse.

Attorno all'alloggiamento del turbocompressore viene installata una coperta termica.

Attorno al tubo di scarico, dopo il turbocompressore, viene installato un nastro termico di protezione.

In alcune applicazioni ad alte prestazioni, entrambe le soluzioni possono essere utilizzate insieme:

• Coperta termica per turbocompressore per il contenimento del calore dell'alloggiamento della turbina;

• Fascia isolante per tubi di scarico a valle.

La combinazione corretta dipende dalla configurazione termica del sistema motore.

Fascia termica per tubo di scarico del turbo vs. scudo termico

Le fasce termiche per lo scarico e gli schermi termici in metallo risolvono i problemi di calore in modi diversi.

Fasciatura per scarico

Vantaggi:

• segue forme complesse di tubi;

• richiede uno spazio di installazione limitato;

• fornisce un isolamento diretto attorno al tubo.

Scudo termico

Vantaggi:

• crea un'intercapedine d'aria;

• blocca il calore radiante direzionale;

• consente un'ispezione e una rimozione più agevoli.

Alcune applicazioni potrebbero richiedere una combinazione di:

• fascia di scarico;

• schermi termici riflettenti;

• coperte isolanti rimovibili.

È opportuno avvolgere con nastro isolante ogni tubo di scarico del turbocompressore?

NO.

La soluzione termica corretta dipende da:

• temperatura dei gas di scarico;

• materiale per tubi;

• componenti circostanti;

• utilizzo del veicolo;

• requisiti di manutenzione.

Un veicolo stradale con un'altezza da terra sufficiente potrebbe non richiedere lo stesso livello di isolamento di un veicolo da corsa o di un motore industriale.

L'obiettivo è una gestione termica controllata, non il raggiungimento del massimo spessore dell'isolamento.

Produttore OEM di fasce termiche per tubi di scarico turbo

BSTFLEX fornisce prodotti per l'isolamento termico dei sistemi di scarico ad alta temperatura per:

• produttori automobilistici;

• fornitori per le corse;

• marche di motociclette;

• produttori di apparecchiature diesel;

• aziende produttrici di attrezzature industriali;

• distributori di dispositivi di protezione termica.

Le opzioni disponibili includono:

• Fasciatura in fibra di vetro per scarico;

• fascia elastica in titanio per lo scarico;

• Nastro di silice per scarico;

• larghezze personalizzate;

• Lunghezze dei rotoli personalizzate;

• rotoli di grandi dimensioni;

• Confezionamento a marchio privato;

• Fornitura OEM.

I clienti possono fornire:

• schemi di scarico;

• dimensioni dei tubi;

• requisiti di temperatura;

• condizioni di applicazione.

BSTFLEX è in grado di consigliare una struttura di rivestimento per il sistema di scarico adatta allo specifico ambiente termico.

Esplora il completoGamma di fasce termiche per scarichi e collettori BSTFLEX.

Domande frequenti

Qual è la migliore fascia termica per il downpipe del turbocompressore?

Il materiale migliore dipende dalla temperatura di esercizio e dai requisiti dell'applicazione. La fibra di vetro è adatta a molte applicazioni generiche, la fascia termica in titanio per sistemi di scarico è comunemente utilizzata per sistemi ad alte prestazioni, mentre la fascia termica in silice viene scelta per temperature estreme.

È possibile utilizzare la fascia termica in fibra di vetro sui tubi di scarico dei turbocompressori?

Sì, a condizione che la temperatura di esercizio rimanga entro i limiti di resistenza del materiale in fibra di vetro.

La fascia termica in titanio per sistemi di scarico è adatta ai sistemi turbo?

Sì. La fascia termica in titanio per scarichi è ampiamente utilizzata per tubi di scarico turbo, collettori e sistemi di scarico ad alte prestazioni.

Quando dovrei usare la fascia di silice per lo scarico?

L'utilizzo di una fascia termica in silice per il sistema di scarico è consigliabile quando quest'ultimo è soggetto a temperature estreme o necessita di una protezione termica aggiuntiva.

Devo avvolgere l'intero tubo di scarico?

Non sempre. La copertura necessaria dipende dalle aree sensibili al calore, dalla distribuzione della temperatura e dai requisiti di servizio.

Quale larghezza di nastro isolante dovrei usare per il tubo di scarico di un turbocompressore?

Un avvolgimento da un pollice è utile per curve complesse, mentre un avvolgimento da due pollici viene comunemente scelto per tubi di scarico più grandi e rettilinei.

BSTFLEX è in grado di fornire fasce termiche personalizzate per i tubi di scarico dei turbocompressori?

Sì. BSTFLEX supporta larghezze personalizzate, lunghezze dei rotoli, imballaggi e requisiti di fornitura OEM.
