Kit di schermi termici per tubi di scarico: dimensionamento, intercapedini d'aria e montaggio

Un tubo di scarico caldo non sempre necessita di isolamento lungo tutta la sua lunghezza. A volte il problema è un breve tratto sotto un tunnel di trasmissione, accanto a un raccordo del tubo flessibile o vicino a un pannello della carrozzeria. In quella situazione, un isolamento posizionato correttamentescudo termico del tubo di scaricoè possibile intervenire sull'area esposta senza trasformare l'intera tubazione in un insieme isolato.

L'acquisto importante non è solo un pezzo di metallo. Si tratta di uno schermo con la giusta copertura, una struttura termica adeguata e un sistema di fissaggio compatibile con il sistema di scarico installato. Un kit può adattarsi al diametro del tubo ma risultare comunque inadatto allo spazio circostante.

BSTFLEX offre unkit di protezione termica per tubo di scarico in acciaio inoxe unkit di protezione termica in alluminio per lo scaricoEntrambe le soluzioni rappresentano punti di partenza per progetti di protezione delle tubazioni in ambito automobilistico; la scelta finale deve basarsi sul disegno di installazione e sulle condizioni operative.

Leggere separatamente il diametro del tubo e le dimensioni dello schermo protettivo.

Prima di confrontare i materiali, è necessario valutare tre dimensioni: il diametro esterno del tubo di scarico, le dimensioni della protezione stessa e lo spazio occupato dall'intero gruppo montato.

Le attuali schede prodotto BSTFLEX riportano le seguenti dimensioni di riferimento. Si tratta di descrizioni di catalogo, non di disegni dell'installazione finale.

La dimensione di 120 mm dello schermo non è una dichiarazione di compatibilità con tubi da 120 mm.Il campo di montaggio è indicato separatamente. Prima di utilizzare uno qualsiasi di questi valori nel calcolo dello spazio libero, verificare il profilo di schermatura fornito, lo spessore dell'isolamento e la disposizione delle staffe.

Ad esempio, un tubo con un diametro esterno misurato di 2,5 pollici ha un diametro di 63,5 mm, mentre un tubo con un diametro esterno di 3 pollici ha un diametro di 76,2 mm. Entrambi rientrano nell'intervallo pubblicato di 52-90 mm, ma una flangia, un manicotto di giunzione o una curva vicina possono comunque impedire l'installazione. Un tubo con un diametro esterno di 4 pollici ha un diametro di 101,6 mm e si trova al di fuori di tale intervallo.

Misurare la posizione effettiva di montaggio. Non basare l'ordine solo sul diametro nominale del tubo e non confondere il diametro interno con il diametro esterno.

La copertura ha una direzione oltre che una lunghezza

Immaginate un tubo di scarico sotto il pianale di un veicolo con un connettore elettrico accanto. Uno schermo posizionato solo sopra il tubo potrebbe ridurre l'esposizione radiante diretta verso il pianale, lasciando però esposto il connettore accanto al tubo. Ruotando lo stesso schermo, cambia l'area che protegge.

Contrassegna il componente che necessita di protezione sulla fotografia dell'installazione. Quindi verifica la copertura angolare dello schermo attorno al tubo e la sua lunghezza lungo il tubo stesso. Ispeziona l'esposizione attorno a entrambe le estremità, attorno alle curve e attraverso eventuali aperture necessarie.

Una protezione parziale per il tubo di scarico è diversa da una copertura progettata per avvolgere completamente un componente. Estendere una protezione parziale fino a racchiudere completamente lo scarico rappresenta una modifica progettuale, non un aggiornamento automatico. La copertura deve essere conforme all'obiettivo termico e alle restrizioni del produttore dello scarico.

Per unscudo termico per scarico automobilisticoL'obiettivo potrebbe essere la temperatura di un pannello del pavimento, di un tubo flessibile, di un connettore o di un involucro adiacente. Specificate tale obiettivo anziché chiedere semplicemente uno schermo dall'aspetto più freddo o più spesso.

Mantenere l'intercapedine d'aria prevista dal progetto.

Alcuni schermi per tubi di scarico utilizzano staffe o distanziatori per mantenere la distanza dal tubo caldo. Altri incorporano materiale isolante in una struttura progettata per un contatto più ravvicinato. Il metodo di installazione deve essere compatibile con il prodotto selezionato.

In una configurazione a distanziamento, lo spazio tra il tubo e lo schermo limita il contatto diretto e influenza il flusso d'aria attorno all'insieme. Lo schermo riceve comunque irraggiamento termico e i suoi supporti possono condurre calore. Uno spazio d'aria è quindi parte di un sistema termico, non una garanzia che la superficie esterna rimanga fredda.

Non appiattire le staffe né riempire lo spazio con materiale isolante aggiuntivo, a meno che tale modifica non sia parte integrante del progetto approvato. Allo stesso modo, non dare per scontato che allontanare lo schermo dal tubo migliori ogni installazione: potrebbe ridurre lo spazio libero rispetto al componente da proteggere.

Verificare la distanza minima di installazione in corrispondenza delle staffe, dei bordi dello schermo protettivo e delle curve del tubo. Ricontrollarla tenendo conto del movimento dei gas di scarico e della dilatazione termica. Il diametro nominale del corpo non è sufficiente a stabilire da solo tali distanze di sicurezza locali.

La distinzione più ampia tra schermi distanziati e isolamento aderente è trattata nel nostroguida alla schermatura termica dello scarico.

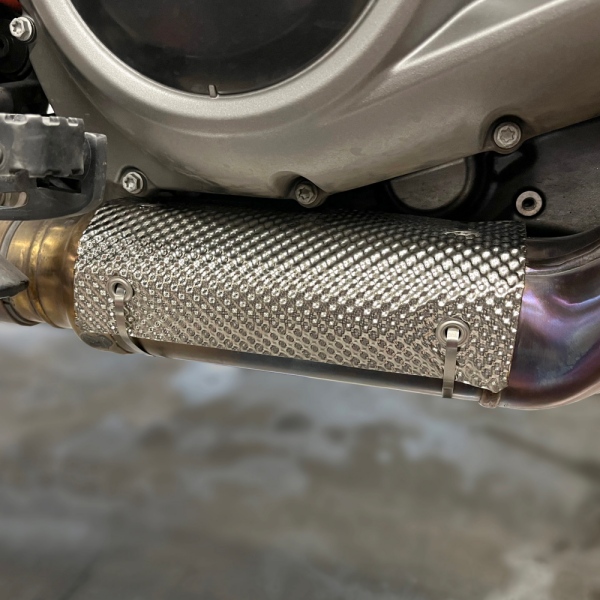

Decidi dove posizionare i morsetti prima di ordinarli

UNscudo termico di scarico a morsettoSono necessari punti di fissaggio adeguati e morsetti del diametro corretto. Indicare sul disegno della tubazione la posizione proposta per i morsetti, specificando lo spazio necessario per raggiungere gli elementi di fissaggio.

Verificare la presenza di cordoni di saldatura, flange, sporgenze per sensori e variazioni di diametro del tubo. Questi elementi possono interferire con il morsetto o spostare lo schermo dalla sua posizione prevista. La ferramenta deve trattenere lo schermo senza caricare una parte inadatta del gruppo di scarico.

Non installare un kit di protezione per tubi standard su un connettore flessibile o un soffietto in modo da limitarne il movimento. Mantenere accessibili i cablaggi del sensore, gli scarichi e gli allacciamenti di servizio. Utilizzare la ferramenta specificata e le istruzioni di serraggio fornite nel kit, anziché un valore di coppia generico.

Lo schermo protettivo non funge da supporto per il sistema di scarico. Inoltre, non può riparare un tubo incrinato, un supporto difettoso o una perdita di gas di scarico. Risolvete questi problemi prima di valutare ulteriori sistemi di protezione termica.

Confronta il kit completo, non solo quello in alluminio con quello in acciaio inossidabile.

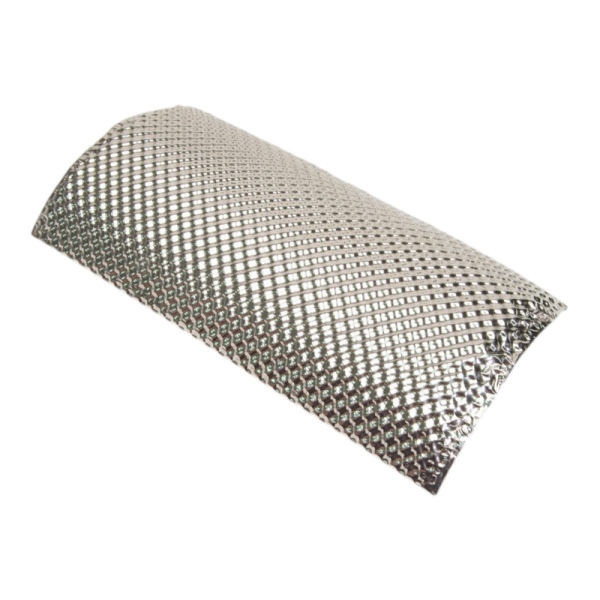

Il kit BSTFLEX in acciaio inossidabile utilizza una protezione in acciaio inossidabile 304 con uno strato isolante. Il kit in alluminio utilizza una struttura multistrato semirigida preformata; la sua confezione include staffe di montaggio, bulloni e fascette stringitubo in acciaio inossidabile.

Queste descrizioni identificano diverse configurazioni di partenza. Non stabiliscono quale produrrà la temperatura più bassa in un particolare veicolo. Richiedete informazioni sul tipo e sullo spessore del metallo, sul tipo di isolamento, sul profilo finale, sulla modalità di montaggio e sulle condizioni di esercizio consentite.

Per un progetto in cui il peso è un fattore critico, confrontare la massa dell'intero assemblaggio proposto. Per un'installazione esposta alla contaminazione stradale o al contatto meccanico, esaminare la superficie esterna, i bordi e i dettagli di fissaggio. Il solo nome del materiale non specifica tali caratteristiche.

Anche i requisiti di temperatura richiedono un'indicazione del punto di misurazione. La temperatura dei gas di scarico, la temperatura della superficie del tubo, la temperatura del lato caldo dell'isolamento e la temperatura della superficie esterna dello schermo sono misurazioni diverse. Verificare a quale misurazione si riferisce ciascun limite indicato.

Quando il problema richiede un assorbente o un rivestimento

Un kit per tubi lunghi non è sempre la forma più utile. Quando è necessaria protezione attorno a una curva locale o a un'area esposta compatta, rivedere ilCuscinetto di protezione termica in acciaio inossidabileLa sua struttura racchiude un isolamento ad alta temperatura tra superfici in acciaio inossidabile, con giunture saldate e occhielli di montaggio. Il prodotto può essere modellato attorno a superfici curve, ma il suo fissaggio e lo spazio libero richiedono comunque una verifica applicativa.

Si presenta una situazione diversa quando uno scarico ha già uno schermo esterno adeguato e la necessità è quella di un inserto isolante dietro di esso.Rivestimento protettivo termico per lo scaricoÈ progettato per lo spazio tra il tubo e lo schermo esterno. Non è un nome sostitutivo per un kit di fissaggio esterno a morsetto.

Quando l'obiettivo è un isolamento aderente su una superficie di tubo più ampia, utilizzare ilGuida alla selezione dell'isolamento per tubi di scaricoPer valutare giacche, manicotti e altre strutture. Specificare chiaramente nell'ordine di acquisto: protezione montata sul tubo, imbottitura locale, rivestimento interno o giacca isolante.

Osserva la temperatura del componente protetto.

Un test utile risponde alla domanda termica iniziale. Se il problema riguarda un connettore surriscaldato, misurare la temperatura di quel connettore o del punto di valutazione specificato. Una lettura inferiore al centro della schermatura non dimostra che il connettore adiacente al bordo sia adeguatamente protetto.

Prima di confrontare i risultati, concordare le condizioni di prova: carico del motore, temperatura ambiente, flusso d'aria, durata del funzionamento e punti di misurazione. Includere il funzionamento a basso flusso d'aria o il periodo successivo allo spegnimento, qualora tali condizioni siano rilevanti per l'applicazione.

Utilizzare personale qualificato e un metodo di misurazione adatto alle superfici da testare. Verificare le estremità dello schermo, le aperture e le aree di montaggio, oltre alla sezione centrale. Registrare la configurazione in modo che qualsiasi confronto utilizzi la stessa copertura e le stesse condizioni di installazione.

Dopo che lo scarico si è raffreddato in sicurezza, verificare la presenza di movimenti, sfregamenti, allentamenti del fissaggio e variazioni di gioco. Uno schermo protettivo deve rimanere nella posizione prevista affinché le sue prestazioni termiche rimangano efficaci.

Non interpretare la riduzione del calore come una garanzia di sicurezza al tatto. Mantenere le protezioni e le distanze di sicurezza originali richieste e ottenere l'approvazione dell'applicazione prima di aggiungere isolamento attorno ai convertitori catalitici, ai filtri antiparticolato o ad altri componenti dello scarico sensibili alla temperatura.

Trasforma uno schizzo di installazione in un preventivo chiaro

Per una richiesta di kit standard, indicare il codice prodotto, il diametro esterno del tubo, la lunghezza di montaggio utilizzabile e lo spazio disponibile intorno alla protezione proposta. Allegare una fotografia con il componente protetto evidenziato.

Per unscudo termico personalizzato per tubo di scaricoAggiungere una vista laterale quotata e una sezione trasversale. Indicare la copertura richiesta, la posizione delle staffe, le curvature, le parti adiacenti e l'ingombro massimo consentito. Specificare le condizioni operative e i requisiti di temperatura dei componenti che lo schermo deve supportare.

Specificare se il preventivo deve riguardare solo lo schermo protettivo o l'intero gruppo con isolamento, staffe, morsetti e elementi di fissaggio. Per la fornitura in serie, indicare la quantità del prototipo, il volume di produzione previsto e la revisione del disegno. Specificare quali dimensioni e dettagli dei materiali sono fissi e quali possono essere proposti da BSTFLEX.

Lo sviluppo personalizzato può essere discusso all'interno di BSTFLEXGamma di prodotti per la protezione termica e l'isolamento dei sistemi di scaricoL'obiettivo è un componente che copra l'area richiesta e si adatti all'installazione, non semplicemente una versione più grande di una protezione presente nel catalogo.

Invia le dimensioni del tuo tubo di scarico e le foto della sua installazione a BSTFLEXPer la selezione del kit o per un preventivo personalizzato, indicare il kit in acciaio inossidabile o in alluminio come riferimento iniziale, specificando la ferramenta necessaria e la quantità.
