Quando si acquista un copertura termica di sicurezza per turbo, il solo nome del materiale non indica se il prodotto finito è idoneo per un'applicazione di contenimento del compressore. Gli acquirenti devono valutare l'assemblaggio completo: il rivestimento esterno, il rinforzo interno, le cuciture, i punti di fissaggio, il sistema di chiusura, la vestibilità e la documentazione relativa alla configurazione finita.
Ciò è particolarmente importante per i team di corse, i fornitori di sistemi turbo, i marchi di componenti ad alte prestazioni e i distributori che acquistano una Copertura Termica di Sicurezza per Turbo per il contenimento dell'alloggiamento del compressore. Un prodotto può utilizzare materiali ad alta temperatura e richiedere comunque una valutazione separata della sua costruzione strutturale e del sistema di ritenzione.
Ai fini dell'acquisto, la domanda migliore non è semplicemente "Da quale tessuto è fatto?". Bensì: Come è costruita, controllata e verificata la coperta di contenimento completa?

Una coperta di contenimento per turbo ha diverse funzioni che devono interagire tra loro. Il materiale esterno protegge e supporta l'assemblaggio nell'ambiente del vano motore. Il rinforzo interno fornisce l'elemento strutturale del sistema di contenimento. Le cuciture collegano i singoli pannelli, mentre cinghie o altri componenti di ritenzione mantengono la coperta nella posizione desiderata attorno all'alloggiamento del compressore.
Modificare una parte di tale costruzione può influire sul prodotto completo. Ad esempio, la modifica della disposizione dei rinforzi, della posizione di fissaggio o della geometria finita può creare un assemblaggio diverso, anche se l'aspetto esterno rimane simile.
Per questo motivo, gli acquirenti professionali dovrebbero valutare la coperta in base alla sua specifica di costruzione completa anziché sceglierla in base al colore, all'aspetto della superficie o alla descrizione di un singolo materiale.

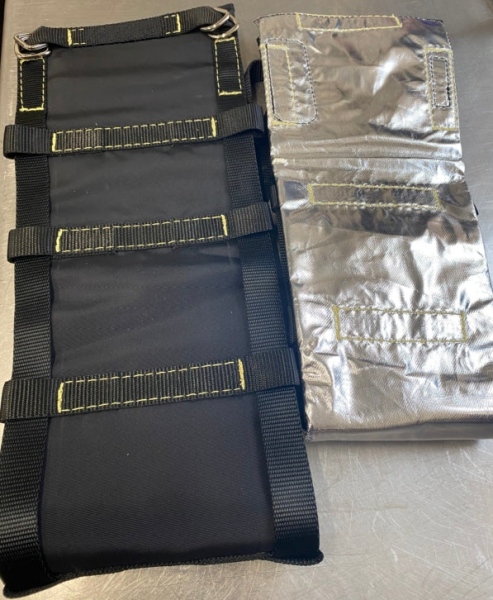

Lo strato esterno è la parte della coperta esposta alla manipolazione, alle vibrazioni, alla contaminazione e all'ambiente circostante del vano motore. Il suo ruolo dovrebbe essere definito separatamente dal rinforzo di contenimento primario.
Quando si esamina un rivestimento esterno, chiedere al fornitore:
Non bisogna dare per scontato che una superficie riflettente o un'elevata classificazione di temperatura significhi automaticamente che il materiale fornisca il contenimento dei frammenti. Le prestazioni termiche e il contenimento meccanico sono funzioni ingegneristiche diverse.
Per una coperta di contenimento per turbo, la costruzione del rinforzo è una delle aree più importanti da chiarire con il produttore.
Richiedere informazioni pertinenti all'esatta configurazione del prodotto, quali:
La risposta dovrebbe descrivere il prodotto finito anziché fornire solo una scheda tecnica generica del materiale grezzo.
Un fornitore può utilizzare un materiale tessile resistente, ma gli acquirenti devono comunque sapere come tale materiale viene incorporato nella coperta completa. Un rinforzo che termina prima di un punto di attacco, ad esempio, costituisce una costruzione diversa rispetto a un rinforzo che prosegue attraverso l'area portante.

Le cuciture non devono essere trattate come un dettaglio di produzione puramente cosmetico. Esse collegano i pannelli della coperta e possono anche trasmettere carichi tra diverse sezioni dell'assemblaggio.
Durante la valutazione del fornitore, esaminare:
Chiedere se la posizione delle cuciture è controllata da un disegno o da un modello. Per la fornitura ripetuta a OEM, il produttore deve essere in grado di distinguere una costruzione approvata da una modifica non approvata.
Se un fornitore modifica il modello di cucitura, la posizione della cucitura o la disposizione del rinforzo durante la produzione, l'acquirente dovrebbe sapere se tale modifica influisce sulla specifica tecnica.

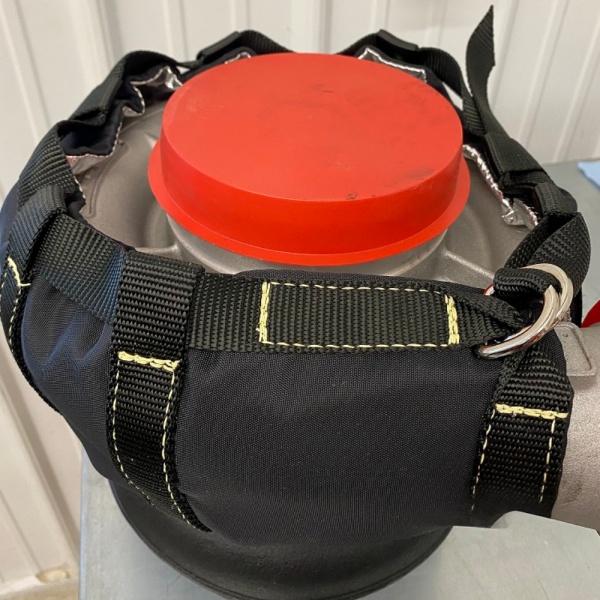

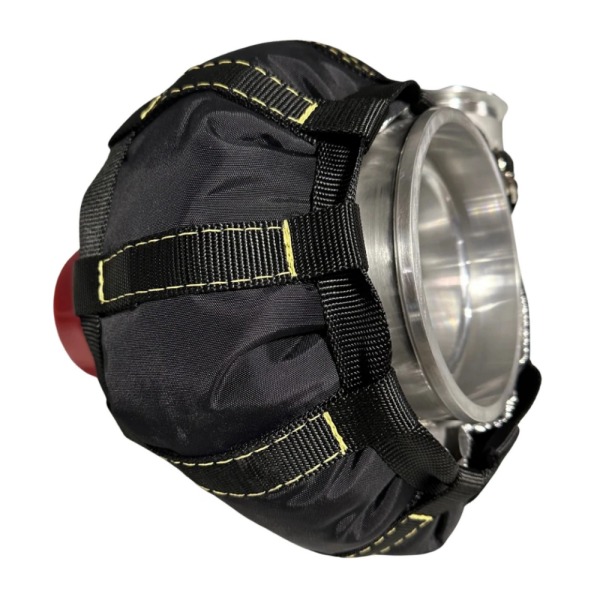

Una coperta di contenimento deve rimanere nella posizione prevista. Ciò rende il sistema di fissaggio parte del design del prodotto anziché un accessorio aggiunto dopo la produzione.

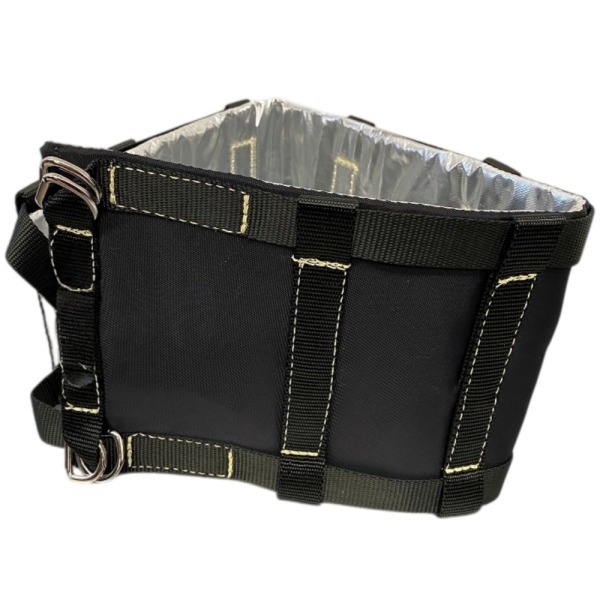

A seconda della costruzione, una coperta può utilizzare cinghie, punti di attacco rinforzati, fibbie o altro hardware di ritenuta. Gli acquirenti dovrebbero confermare esattamente quale disposizione appartiene al prodotto proposto.
Le domande da porre includono:
Non approvare una coperta personalizzata basandosi solo sulla forma del corpo tessile. La vestibilità e la ritenuta dovrebbero essere esaminate insieme.
I dati sulla temperatura sono importanti quando si selezionano i materiali per l'ambiente circostante un turbocompressore, ma non rispondono alla principale domanda sul contenimento.
Un acquirente dovrebbe mantenere separati questi due argomenti:
Questa distinzione è anche il motivo per cui un Turbo Heat Shield Blanket non dovrebbe essere considerato un sostituto di una coperta di sicurezza lato compressore. La coperta termica viene scelta principalmente per la gestione termica lato turbina; la coperta di sicurezza è un prodotto di contenimento separato.

Prima di approvare un fornitore, determinare quali documenti tecnici si applicano alla coperta effettiva oggetto del preventivo.
A seconda del progetto, la documentazione utile può includere:
Un certificato di materia prima e un documento sulle prestazioni del prodotto finito non sono la stessa cosa. Chiedete esattamente cosa è stato testato e quale configurazione copre il documento.
Se il prodotto verrà utilizzato in una categoria di corse regolamentata, l'acquirente deve verificare separatamente i requisiti di competizione attuali e determinare se sono richiesti approvazione, test o identificazione specifici.
Un campione di montaggio riuscito è solo l'inizio di un programma OEM. Prima di passare alla produzione, definite quali caratteristiche devono rimanere consistenti.
Questi possono includere:
Se viene utilizzata una revisione del disegno, includere tale revisione nella documentazione dell'ordine. Ciò fornisce un riferimento più chiaro rispetto all'affidarsi a fotografie o al richiedere che la produzione futura “corrisponda semplicemente al campione”.
Per ulteriori informazioni sulle dimensioni e sulle informazioni di progetto richieste prima dello sviluppo, consultare Turbo Safety Blanket for Racing: Compressor Containment, Fitment and Custom Supply.
I marchi e i distributori di componenti per prestazioni spesso richiedono imballaggi con marchio del distributore, etichette di identificazione o branding personalizzato. Questi requisiti devono essere definiti senza interferire con la costruzione funzionale della coperta.
Prima di approvare il branding, confermare:
Una modifica decorativa non deve alterare involontariamente una cucitura critica, un'area di rinforzo o un punto di ritenzione. Per gli ordini ripetuti, mantenere le specifiche di branding collegate alla revisione del prodotto approvata.
| Informazioni RFQ | Perché è importante |
|---|---|
| Informazioni sull'alloggiamento del compressore | Definisce le dimensioni di base, la forma e la copertura prevista. |
| Disegno o fotografie | Aiuta a esaminare la geometria esterna e le restrizioni di installazione. |
| Costruzione richiesta | Identifica i requisiti di rinforzo, materiale esterno e ritenzione. |
| Prove tecniche richieste | Chiarisce i documenti o i test necessari prima dell'approvazione del cliente. |
| Applicazione | Identifica l'uso nelle gare, nelle prestazioni, nello sviluppo o altri usi previsti. |
| Quantità stimata | separa i requisiti per prototipi, piccoli lotti e produzione. |
| Branding e imballaggio | Definisce i requisiti di fornitura OEM o a marchio privato. |
| Controllo delle revisioni | Fornisce un riferimento per future produzioni ripetute. |

Una discussione utile con il fornitore dovrebbe andare oltre il semplice "Potete realizzare questa misura?". Ponete domande che rivelino come il produttore gestisce l'intero prodotto.
Le risposte aiutano a distinguere un preventivo di fabbricazione tessile di base da un progetto di copertura termica di sicurezza per turbo personalizzata.
Una volta che una coperta entra in servizio, l'ispezione dovrebbe fare riferimento alla costruzione approvata. I danni a rinforzi, cuciture, punti di attacco o hardware di ritenzione non dovrebbero essere giudicati solo dall'aspetto estetico.
Per indicazioni su manutenzione e sostituzione, vedi Ispezione della coperta termica di sicurezza per turbo: quando sostituire una coperta anti-frammentazione per turbo.
BSTFLEX supporta lo sviluppo basato su progetti di coperture termiche di sicurezza per turbo per applicazioni su corpi compressore. I requisiti personalizzati possono includere dimensioni, struttura, sistema di fissaggio, configurazione dei rinforzi e marchio, previa revisione tecnica per l'applicazione proposta.
Per un preventivo efficiente, fornire le dimensioni del corpo compressore, fotografie chiare o disegni, l'applicazione prevista, i requisiti tecnici, la quantità stimata e qualsiasi requisito OEM o a marchio privato.
Visualizza la coperta termica di sicurezza per turbo BSTFLEX
Contatta BSTFLEX per forniture personalizzate e OEM
Non esiste una specifica di materiale unica da applicare a ogni prodotto. Gli acquirenti dovrebbero valutare l'intera costruzione, inclusi il materiale esterno, i rinforzi, le cuciture, i punti di attacco e il sistema di fissaggio, e confermare la documentazione applicabile a quella configurazione.
No. La resistenza al calore e il contenimento dei frammenti sono requisiti diversi. Una classificazione del tessuto per alte temperature non stabilisce di per sé le prestazioni di contenimento della coperta finita.
Il rinforzo costituisce una parte strutturale dell'assieme di contenimento. Gli acquirenti dovrebbero comprendere il materiale, la disposizione, la copertura e il collegamento alle aree di attacco anziché valutare solo la copertura esterna.
I sistemi di fissaggio possono essere valutati per progetti personalizzati, ma qualsiasi modifica deve essere trattata come parte della configurazione del prodotto e valutata insieme all'adattamento, al rinforzo e ai requisiti tecnici applicabili.
Gli acquirenti OEM dovrebbero definire le dimensioni approvate, la costruzione, il rinforzo, la posizione delle cuciture, il sistema di fissaggio, l'etichettatura, l'imballaggio e il riferimento di revisione prima dell'inizio della produzione ripetuta.
