Un guaina termica alluminata troppo piccola può risultare difficile da installare, comprimere l'assemblaggio protetto o danneggiare lo strato riflettente. Una guaina eccessivamente grande può allontanarsi dall'area esposta al calore prevista, interferire con i componenti circostanti e rendere più difficile un assemblaggio OEM costante.
Il dimensionamento corretto inizia quindi dalle dimensioni effettive del componente completato e dal modo in cui verrà installata la guaina.

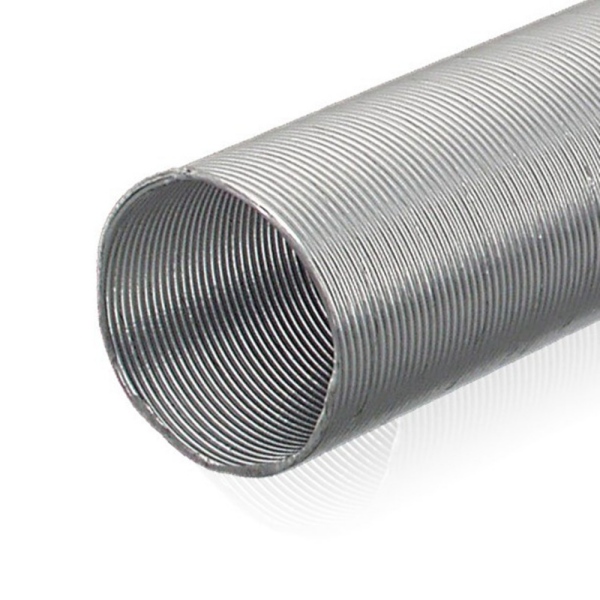

BSTFLEX produce guaine termiche protettive alluminate per cablaggi elettrici automobilistici, cavi, tubi flessibili e linee di fluidi in costruzioni tubolari, cucite, avvolgibili, a strappo, con chiusura a scatto e auto-chiudenti.
Le dimensioni della guaina termica possono essere descritte in diversi modi a seconda della costruzione.
I termini dimensionali comuni includono:
Queste dimensioni non sono intercambiabili.

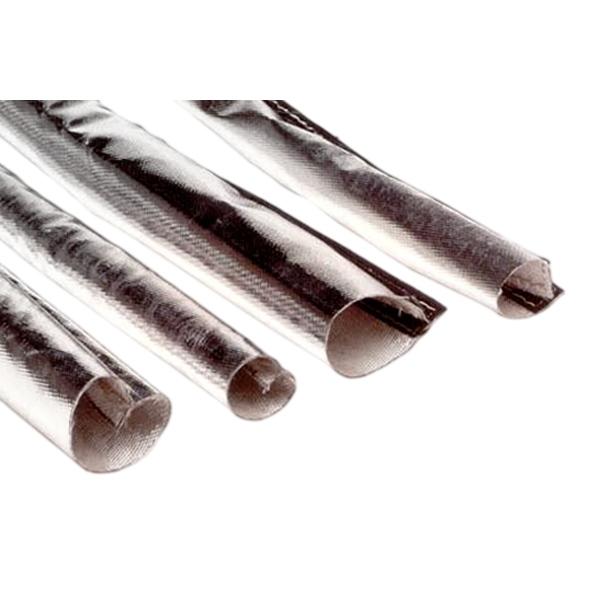

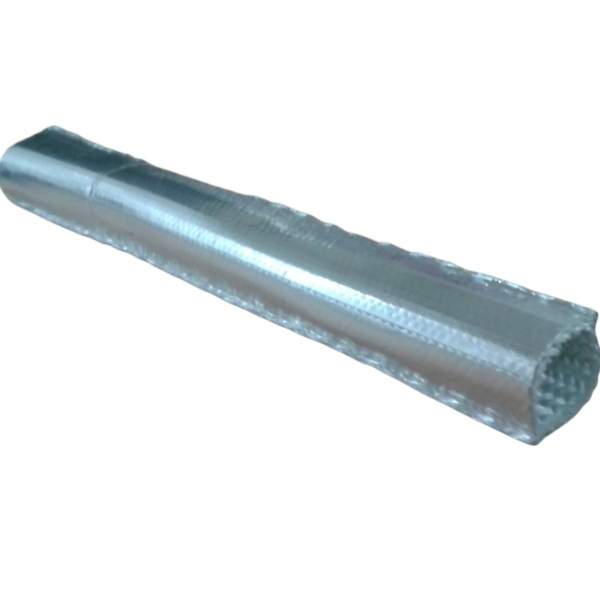

Una guaina intrecciata tubolare, una guaina tubolare cucita e uno schermo termico avvolgibile possono essere descritti come adatti allo stesso diametro del tubo flessibile pur essendo fabbricati a partire da dimensioni iniziali molto diverse.
Per la maggior parte delle applicazioni di cablaggi e tubi flessibili, il dimensionamento inizia con il diametro esterno del componente da proteggere.
Non utilizzare solo:
Queste specifiche descrivono altri aspetti del componente e non indicano necessariamente il diametro esterno effettivo che deve entrare all'interno della guaina.
Misurare l'assemblaggio completato nella sezione esatta in cui verrà installata la protezione termica.
Un tubo flessibile può essere venduto in base al suo alesaggio interno, ma la guaina protettiva si adatta all'esterno del tubo flessibile.
Il diametro esterno del tubo flessibile finito include:
Due tubi flessibili con lo stesso diametro interno nominale possono quindi richiedere dimensioni diverse di guaina termica.
Per i progetti OEM, fornire il diametro esterno effettivo del tubo e la tolleranza dal disegno del tubo ove possibile.
Un cablaggio non è sempre un fascio perfettamente circolare.
Il cablaggio può contenere:
Misurare diversi punti lungo la sezione protetta e registrare sia le dimensioni normali che quelle massime del fascio.
Se il fascio è fortemente ovale anziché circolare, le misurazioni di larghezza e spessore possono essere più utili di un singolo diametro stimato.
Per una guaina termica scorrevole, il componente più grande che deve passare fisicamente attraverso la guaina può determinare la dimensione richiesta.
Questo potrebbe non essere il tubo o il cavo stesso.
La dimensione determinante potrebbe essere:
Misurare questi componenti prima di selezionare una guaina tubolare.
Considerare un cablaggio con un fascio di cavi relativamente compatto ma un connettore significativamente più largo del corpo del cablaggio.
Se si seleziona una guaina tubolare solo in base al diametro del cablaggio, il connettore potrebbe non passare attraverso la guaina.
Le possibili soluzioni includono:
La soluzione più appropriata dipende dalla sequenza di assemblaggio OEM e dalla vestibilità finale richiesta.
Una guaina termica tubolare richiede uno spazio libero sufficiente per essere installata sopra il componente protetto.
Tuttavia, non esiste una percentuale universale da aggiungere automaticamente a ogni diametro esterno del componente.
Il margine necessario dipende da:
Una guaina cucita dalla struttura rigida potrebbe richiedere un margine dimensionale diverso rispetto a una guaina intrecciata espandibile.
Per applicazioni di produzione critiche, selezionare la misura nominale dalla tabella dimensionale effettiva del prodotto e confermare la vestibilità con un campione rappresentativo della produzione.
Una vestibilità aderente può sembrare desiderabile, ma una guaina eccessivamente stretta può creare diversi problemi.
Può:
Il manicotto deve aderire saldamente pur consentendo un'installazione pratica.
Un dimensionamento eccessivo può anche creare problemi.
Una guaina eccessivamente larga potrebbe:
Le dimensioni dovrebbero quindi bilanciare lo spazio libero per l'installazione con il controllo posizionale.
Quando si misura un cablaggio automobilistico, registrare:
| Misura | Perché conta |
|---|---|
| Diametro esterno fascio normale | Definisce la dimensione di base della guaina |
| Diametro esterno fascio massimo | Tiene conto delle sezioni nastrate o rinforzate |
| Dimensioni del connettore | Determina se è possibile l'installazione a scorrimento |
| Dimensioni del punto di diramazione | Identifica le sezioni irregolari |
| Lunghezza protetta | Definisce la lunghezza finita della guaina |
| Raggio di curvatura | Aiuta a valutare la flessibilità della guaina |
| Posizioni di clip e staffe | Previene interferenze con l'hardware di montaggio |
Per una panoramica completa della protezione dei cablaggi, consultare Guaine di protezione termica per cablaggi automobilistici: materiali, design e applicazioni.
Per un gruppo tubo, misurare oltre il corpo del tubo flessibile.
Registrare:
Nei casi in cui la guaina debba passare sopra un raccordo, quest'ultimo potrebbe determinare il diametro minimo di installazione anche se la guaina finale è destinata ad adattarsi a un corpo del tubo molto più piccolo.
Le linee del carburante e dei freni possono utilizzare tubi flessibili, tubi rigidi o combinazioni di entrambi.
Per un tubo rigido, il diametro esterno è solitamente piuttosto uniforme. Per un gruppo tubo completo, i raccordi e le ghiere possono essere notevolmente più grandi rispetto alla linea principale.
Determinare se la guaina:
Per applicazioni su tubi del carburante e dei freni, vedere la guaina termoisolante in alluminio per tubi carburante e freni BSTFLEX Fuel and Brake Line Aluminum Heat Shield Sleeve.
I tubi del liquido di raffreddamento e del riscaldamento possono avere diametri esterni relativamente grandi e curve sagomate complesse.
Misurare il tubo lungo l'intera zona protetta anziché presumere che un unico diametro nominale si applichi all'intero componente.
Prestare particolare attenzione a:
Una guaina che si adatta a una sezione dritta potrebbe risultare troppo stretta attorno a una curva sagomata.
Le linee dell'olio e del fluido della trasmissione combinano frequentemente tubi rigidi in metallo, tubi flessibili e raccordi aggraffati.
Ciascuna sezione potrebbe richiedere una strategia di guaina diversa.
Una guaina tubolare può essere adatta per una sezione flessibile dritta, mentre una costruzione avvolgibile può essere più semplice dove la linea è già installata o contiene grandi raccordi fissi.
I tubi idraulici richiedono particolare attenzione alle dimensioni dei raccordi e al movimento del tubo.
La guaina protettiva non deve:
Misurare il tubo flessibile alla sua geometria di lavoro massima quando rilevante, non solo quando l'assemblaggio è disteso dritto su un tavolo.
Una guaina a scorrimento deve essere dimensionata in base sia al componente finito che al percorso di installazione.
Utilizzare il seguente processo:
Per i pezzi di produzione, il prototipo dovrebbe rappresentare le dimensioni massime previste del componente piuttosto che solo la dimensione nominale.
Una guaina avvolgente viene specificata diversamente perché non deve scorrere sopra il componente.
La larghezza del materiale aperto deve coprire la circonferenza esterna del tubo o del fascio di cavi e fornire una sovrapposizione sufficiente per la chiusura.
Per un componente approssimativamente circolare, la circonferenza di base può essere stimata come:
Circonferenza = π × Diametro Esterno
La larghezza aperta finita deve quindi tenere conto anche di:
Pertanto, non si dovrebbe usare la sola circonferenza teorica come larghezza di produzione.
Per un manicotto avvolgente personalizzato, invia a BSTFLEX il diametro esterno effettivo del componente e il tipo di chiusura richiesto, in modo che la larghezza finita e la sovrapposizione possano essere sviluppate attorno alla struttura.

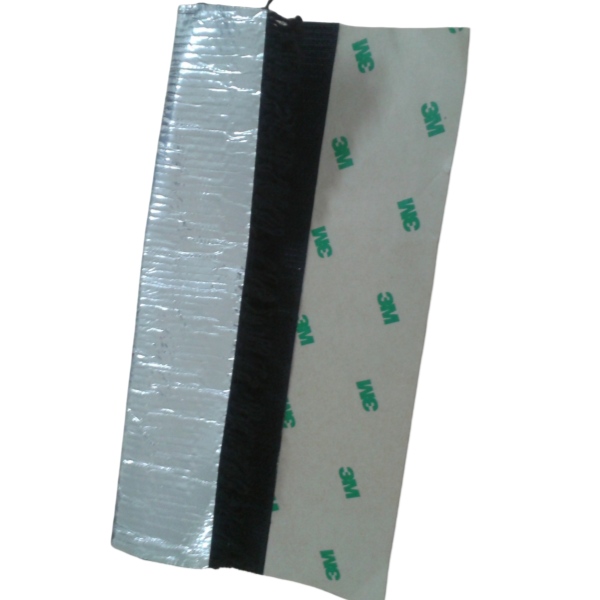

Una custodia a strappo avvolge il componente e si chiude lungo una cucitura longitudinale.
Le dimensioni importanti includono:
Una modesta capacità di regolazione della chiusura può essere utile, ma il prodotto non dovrebbe fare affidamento su un intervallo di sovrapposizione eccessivo per compensare una taglia errata.
BSTFLEX offre Guaina protettiva termica alluminata con chiusura a strappo per tubi flessibili, cavi e cablaggi elettrici completati.
Le guaine termiche con chiusura a pressione richiedono una larghezza di materiale sufficiente per circondare il componente consentendo al contempo l'allineamento coerente dei bottoni a pressione.
La specifica dovrebbe includere:
A differenza di una chiusura a regolazione continua, i bottoni a pressione fissi creano posizioni definite. Un controllo dimensionale accurato è pertanto particolarmente importante.
Vedi il Rivestimento termoriflettente con chiusura a pressione BSTFLEX.

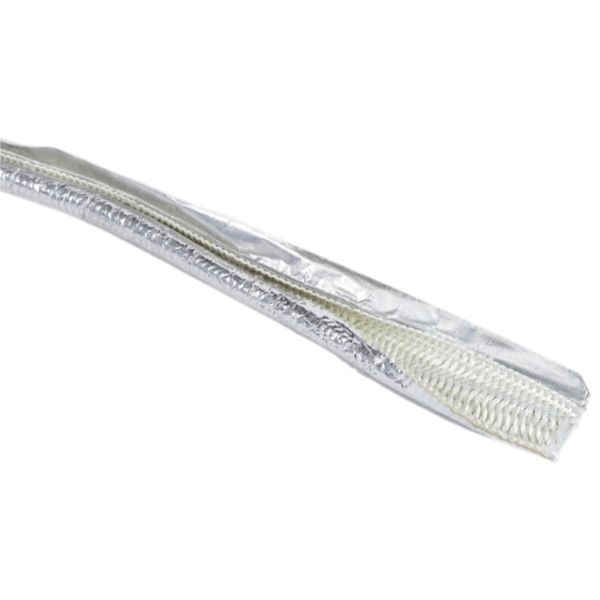

Una guaina autoreggente utilizza bordi sovrapposti o una struttura di chiusura integrata.
Il design richiede una sovrapposizione sufficiente per rimanere chiuso attorno al componente per tutto il suo intervallo dimensionale previsto.
Se il componente è troppo grande:
Se il componente è troppo piccolo:
Per questa costruzione, vedere BSTFLEX Guaina in fibra di vetro e foglio di alluminio a chiusura automatica.
Alcune guaine flessibili vengono fornite o controllate in condizioni appiattite.
La larghezza piatta risultante non deve essere interpretata automaticamente come il diametro interno finito.
La relazione dipende da:
Ogni volta che una richiesta di offerta (RFQ) include la larghezza piatta, specificare chiaramente come è stata misurata tale dimensione.
Se la larghezza a piatto fa parte delle specifiche del prodotto:
Ciò contribuisce a garantire che il fornitore e il cliente utilizzino la stessa definizione dimensionale.
Il diametro della guaina è solo una parte del dimensionamento. La corretta lunghezza protetta è altrettanto importante.
La guaina deve coprire l'intera zona di esposizione termica.
Quando si definisce la lunghezza di taglio, identificare:
Una guaina che termina all'interno della zona ad alto calore radiante può lasciare esposto il componente adiacente.
Un tubo flessibile o un cablaggio curvo potrebbero richiedere una guaina più lunga rispetto alla distanza in linea retta tra i loro punti terminali.
Misurare lungo il percorso di instradamento effettivo.
Ciò è particolarmente importante per:
Per parti OEM specifiche del componente, utilizzare la lunghezza dell'asse del disegno o un altro metodo di misurazione chiaramente definito.
Una guaina cambia forma quando viene piegata.
A seconda della costruzione, la piegatura può:
Un prototipo dovrebbe quindi essere valutato sul componente effettivamente piegato quando l'instradamento include curve strette.
Per tubi flessibili e linee di fluido, il raccordo spesso controlla l'installazione della guaina.
Registrare le dimensioni esterne massime di:
Se questi componenti non possono passare attraverso la guaina tubolare selezionata, una costruzione avvolgente può fornire una soluzione più pratica.
I connettori elettrici possono essere diverse volte più larghi del fascio di cavi.
Prima di specificare una guaina tubolare, determinare se:
Se il connettore si trova all'interno della zona ad alta temperatura, il semplice arresto della guaina prima del connettore potrebbe non risolvere completamente il problema termico.
Aumentare il diametro della guaina non è sempre la soluzione corretta per assemblaggi irregolari.
Una guaina grande attorno a un cablaggio piccolo può allentarsi e risultare difficile da posizionare.
Se l'assemblaggio include:
uno schermo specifico per il componente può garantire una migliore vestibilità e copertura termica.
BSTFLEX produce Schermi termici per autoveicoli in fibra di vetro alluminizzata sagomati su misura per assemblaggi che non possono essere protetti in modo efficiente con una tradizionale guaina dritta.
Le guaine termiche installate vicino ai collettori di scarico e ai turbocompressori devono rimanere posizionate correttamente rispetto alla fonte di calore.
Il sovradimensionamento può consentire alla guaina di ruotare o afflosciarsi verso il componente caldo.
Il sottodimensionamento può comprimere il cablaggio protetto o rendere difficile l'installazione.
Oltre alle dimensioni della guaina, annotare:
Per questa applicazione, consultare Come proteggere il cablaggio automobilistico vicino ai collettori di scarico e ai turbocompressori.
| Metodo di installazione | Requisito principale di dimensionamento | Rischio comune di dimensionamento |
|---|---|---|
| Tubolare scorrevole | Il diametro interno deve accogliere il componente e il percorso di installazione | Il connettore o il raccordo non può passare |
| Tubolare espandibile | L'intervallo di espansione deve coprire la sezione di installazione più grande | L'espansione modifica la lunghezza o la vestibilità |
| Tubolare cucito | Tolleranza del diametro interno e della saldatura | Spazio di installazione insufficiente |
| Fascia a strappo | Circonferenza del componente più sormonto progettato | Sovrapposizione insufficiente o eccessiva |
| Chiusura a pressione | Circonferenza chiusa e posizione del bottone a pressione fissa | I bottoni a pressione non possono allinearsi attorno al componente |
| Autochiudente | Le dimensioni del componente devono rimanere all'interno dell'intervallo di sovrapposizione utilizzabile | La cucitura si apre o la guaina si allenta |
| Schermo con forma personalizzata | Dimensioni e geometria di componenti multipli | Uso di un solo diametro per una parte irregolare |
Per la produzione OEM, le sole dimensioni nominali non sono sufficienti.
Considerare le tolleranze dei componenti.
Se il tubo, il cablaggio o il raccordo presenta un intervallo dimensionale di produzione, testare la guaina rispetto al gruppo massimo previsto nei casi in cui lo spazio di installazione è critico.
Valutare anche il componente minimo previsto laddove l'allentamento o la rotazione della guaina rappresentino un problema.
Anche la guaina termica presenta tolleranze di fabbricazione.
Le potenziali fonti di variazione includono:
I disegni del cliente devono identificare quali dimensioni sono critiche per l'installazione e quali dimensioni possono utilizzare le tolleranze di produzione standard.
Due prodotti in guaina termoretraibile descritti con lo stesso diametro nominale potrebbero non avere uno spazio interno utilizzabile identico.
Le differenze possono derivare da:
Quando si sostituisce un componente esistente, fornire le dimensioni effettive del componente e, ove possibile, un campione originale anziché affidarsi unicamente alla designazione della misura nominale di un altro fornitore.
Per un componente esistente, misurare:
Identificare inoltre il diametro esterno del componente e l'ambiente termico. Un ricambio deve essere scelto in base alla funzione, non solo copiato dimensionalmente.
Il formato di fornitura corretto dipende da come il cliente installa la guaina.
Adatto quando il cliente taglia la lunghezza della guaina durante l'assemblaggio di cablaggi, tubi flessibili o apparecchiature.
Adatto quando la posizione di installazione ripetibile e il tempo di assemblaggio sono importanti.
Può includere lunghezza di taglio, chiusure, rifinitura dei bordi, fori, tacche, elementi di fissaggio, etichette e imballaggio in base al disegno approvato.
Per la produzione in serie, un componente finito può ridurre le variazioni causate dal taglio manuale sulla linea di assemblaggio del cliente.
Un utile disegno di guaina termica può includere:
Il disegno deve distinguere chiaramente le dimensioni del manicotto dalle dimensioni del componente protetto.
| Domanda | Informazioni da fornire |
|---|---|
| Cosa viene protetto? | Cablaggio, cavo, tubo flessibile, tubo rigido o linea del fluido |
| Qual è il diametro esterno normale? | Diametro esterno del componente misurato |
| Qual è il diametro esterno massimo? | Sezione nastrata, curva, rinforzo o ingrandimento locale |
| Qual è il raccordo più grande? | Dimensioni del connettore, della boccola o del raccordo |
| Come verrà installata la guaina? | A scorrimento, avvolgente, a chiusura automatica o di forma personalizzata |
| Quanto è lunga la zona esposta al calore? | Lunghezza protetta effettiva instradata |
| Il componente si flette? | Raggio di curvatura e intervallo di movimento |
| Qual è la fonte di calore? | Collettore di scarico, turbocompressore, catalizzatore, EGR o altra fonte |
| Quanto spazio libero è disponibile? | Distanza minima e volume di installazione |
| È richiesto l'accesso per l'assistenza? | Design amovibile o permanente |
| Qual è la quantità richiesta? | Prototipo, lotto e volume annuo stimato |
La guaina si adatta all'esterno del tubo flessibile, quindi il diametro interno del tubo non definisce il diametro interno richiesto della guaina.
Il manicotto tubolare selezionato si adatta al tubo flessibile ma non può passare sopra la boccola di crimpatura o il connettore.
La guaina si adatta al cablaggio principale ma diventa troppo stretta attorno a una diramazione o a una giunzione nastrata.
La guaina si installa facilmente ma si sposta dalla zona esposta al calore durante il funzionamento del veicolo.
La guaina si adatta a un campione dritto ma si sgualcisce, si comprime o si apre quando viene installata sul componente curvo effettivo.
Il fornitore e il cliente utilizzano definizioni dimensionali diverse, il che comporta un componente di dimensioni errate.
Il prototipo si adatta all'assemblaggio nominale ma non è in grado di tollerare la normale variazione di produzione.
BSTFLEX produce guaine protettive termoriflettenti per cablaggi elettrici, cavi, tubi flessibili e condotte di fluidi per il settore automotive.
La personalizzazione può includere:
Per la selezione generale delle guaine alluminate, visita la Guaina protettiva termica alluminata categoria.
Per informazioni specifiche sui materiali, consulta Guaina in fibra di vetro alluminata per la protezione dei cablaggi automotive.
Per scegliere tra strutture tubolari e rimovibili, consulta Guaine di protezione termica ad infilo vs avvolgenti per cablaggi automotive.
Per un preventivo OEM, invia a BSTFLEX le dimensioni del componente da proteggere, le dimensioni di connettori o raccordi, la lunghezza della guaina richiesta, le informazioni sulla fonte di calore, il metodo di installazione, il disegno o le fotografie, la quantità di prototipi e il volume annuo previsto.
Misura il diametro esterno effettivo del tubo flessibile, del cavo o del cablaggio nella sezione da proteggere. Successivamente, controlla il connettore, il raccordo o la biforcazione di dimensioni maggiori su cui deve passare la guaina e seleziona la guaina in base alla sua struttura e alla tabella dimensionale.
Non necessariamente. La guaina necessita di un gioco pratico per l'installazione, ma la tolleranza richiesta dipende dalla flessibilità della guaina, dalla struttura della parete, dalla geometria del componente, dalla lunghezza e dal metodo di installazione. Non esiste una percentuale unica applicabile a qualsiasi guaina termica.
Misura il diametro esterno del tubo flessibile, poiché la guaina termica viene installata attorno alla parte esterna del tubo.
Misura la dimensione esterna massima del raccordo o della boccola. Se la guaina tubolare selezionata non può passare oltre tale dimensione, installa la guaina prima dell'assemblaggio del raccordo oppure seleziona una struttura avvolgente, ad avvolgimento automatico o di altro tipo apribile.
Misura sia le dimensioni normali che quelle massime del fascio di cavi. Misura anche connettori, punti di biforcazione, sezioni nastrate e altri ingrossamenti locali che potrebbero influire sull'installazione.
La larghezza piatta è la larghezza della guaina quando viene stesa in piano. Non è automaticamente uguale al diametro interno finito. La relazione dipende dalla struttura della guaina, dallo spessore del materiale e dal design delle cuciture.
Per un componente grosso modo circolare, la circonferenza può essere stimata come π moltiplicato per il diametro esterno del componente. La larghezza effettiva della guaina aperta deve includere anche la sovrapposizione richiesta, la costruzione della cucitura, lo spessore della parete e la tolleranza di produzione.
Deve calzare saldamente ma non deve essere eccessivamente stretta. Un gioco insufficiente può rendere difficile l'installazione e ridurre la flessibilità, mentre un gioco eccessivo può consentire alla guaina di spostarsi o ruotare.
Sì. Il diametro interno, la larghezza piatta, la larghezza aperta, la lunghezza di taglio, il design della chiusura, gli strati di isolamento, le tacche, i fissaggi e altre caratteristiche dimensionali possono essere personalizzati in base al componente e al disegno.
Inviare il diametro esterno del componente, il diametro locale massimo, le dimensioni del connettore o del raccordo, la lunghezza protetta richiesta, le informazioni sulle curve, la posizione della fonte di calore, il metodo di installazione, il gioco disponibile e la quantità stimata.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tel/Whatsapp : 0086-15856303740
e-mail : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
