Un progetto di scudo termico per convertitore catalitico OEM inizia solitamente con una semplice richiesta: proteggere un pianale, un cablaggio, una tubazione dei fluidi, un sensore, un componente della trasmissione o un assieme circostante dal calore del convertitore. Il pezzo in sé può sembrare semplice, ma uno schermo di produzione affidabile dipende da geometria, copertura, tolleranza, costruzione dei materiali, montaggio e installazione ripetibile.
Questa guida è scritta per case automobilistiche, fornitori di sistemi di scarico, marchi ad alte prestazioni, aziende di ricambi e distributori che preparano una richiesta per uno scudo termico personalizzato. Si concentra sulle informazioni di cui un produttore ha bisogno prima di raccomandare una costruzione o produrre un prototipo.
Per un prodotto generico, consultare lo scudo termico per convertitore catalitico BSTFLEX. Per una più ampia selezione di prodotti, visitare Altri prodotti di scudi termici.
Lunghezza, larghezza e circonferenza sono importanti, ma non definiscono l'applicazione completa. Due convertitori con dimensioni esterne simili possono richiedere schermi differenti perché l'ambiente di installazione è diverso.
Un convertitore può trovarsi sotto il pianale del passeggero con spazio sufficiente per uno schermo metallico distanziato. Un altro può essere posizionato vicino a un condotto dell'olio o a un cablaggio e richiedere una barriera multistrato compatta. Un programma di ricambi può richiedere un'ampia compatibilità, mentre un programma OEM può richiedere un pezzo sagomato con fori fissi, staffe e orientamento di installazione controllato.
Prima di discutere del materiale, identificare il problema termico:
Queste domande determinano se il progetto debba utilizzare uno schermo metallico sagomato, uno schermo multistrato flessibile, una coperta isolante rimovibile o una costruzione ibrida.
| Voce di richiesta di offerta | Informazionida fornire | Perché è importante |
|---|---|---|
| Veicolo o apparecchiatura | Modello di veicolo, motore, disposizione dello scarico, tipo di macchina o nome della piattaforma | Fornisce il contesto dell'applicazione e aiuta a identificare le limitazioni di ingombro. |
| Geometria del convertitore | Lunghezza totale, larghezza del corpo, circonferenza, posizioni di ingresso e uscita, coni, giunzioni e posizioni dei sensori | Definisce la forma dello schermo e le aree che devono rimanere aperte. |
| Componente protetto | Pianale, cablaggio, tubo flessibile, condotto del carburante, tubo dei freni, impianto dell'olio, trasmissione, parte in plastica o altro assieme | Chiarisce la direzione in cui il calore deve essere controllato. |
| Spazio libero disponibile | Distanza minima tra il convertitore, lo schermo e le parti adiacenti | Determina lo spessore consentito, il traferro e il metodo di fissaggio. |
| Condizione termica | Condizione di normale esercizio, condizione di picco, ciclo di lavoro e qualsiasi temperatura misurata | Supporta la selezione dei materiali e dell'isolamento. |
| Ambiente | Sottoscocca, vano motore, fuoristrada, nautica, veicolo commerciale, motore stazionario o altre condizioni di servizio | Influenza la resistenza alla corrosione, la protezione dall'abrasione e la scelta della superficie esterna. |
| Metodo di montaggio | Staffe esistenti, perni filettati, fori, morsetti, fascette, cinghie, molle o nuova proposta di montaggio | Controlla la ripetibilità dell'installazione e le prestazioni di vibrazione. |
| Requisito di servizio | Installazione permanente, rimozione occasionale o ispezione frequente | Aiuta a determinare se sia appropriata una costruzione rigida, flessibile o rimovibile. |
| Quantità | Quantità prototipale, primo ordine di produzione e utilizzo annuale stimato | Influisce su attrezzature, ciclo di produzione, imballaggio e costo unitario. |
| Documentazione | Disegno, rapporto di ispezione, dichiarazione dei materiali, etichettatura, tracciabilità o requisiti di imballaggio | Consente al fornitore di quotare il programma completo anziché solo la parte fisica. |
Uno schermo in metallo sagomato viene spesso scelto quando il pezzo richiede una forma definita, punti di montaggio stabili e un traferro controllato. A seconda del progetto, può essere realizzato in alluminio, acciaio inossidabile o una lega ad alte prestazioni. Goffratura, nervature, pieghe e bordi sagomati possono migliorare la rigidità senza fare affidamento esclusivamente su un materiale più spesso.
Questa costruzione è adatta quando:
Uno schermo sagomato non dovrebbe essere specificato solo in base alla lega. Il disegno dovrebbe anche definire lo spessore del materiale, il motivo di goffratura o nervatura, l'altezza sagomata, la posizione dei fori, la condizione dei bordi, l'interfaccia di montaggio e qualsiasi strato isolante attaccato al guscio metallico.

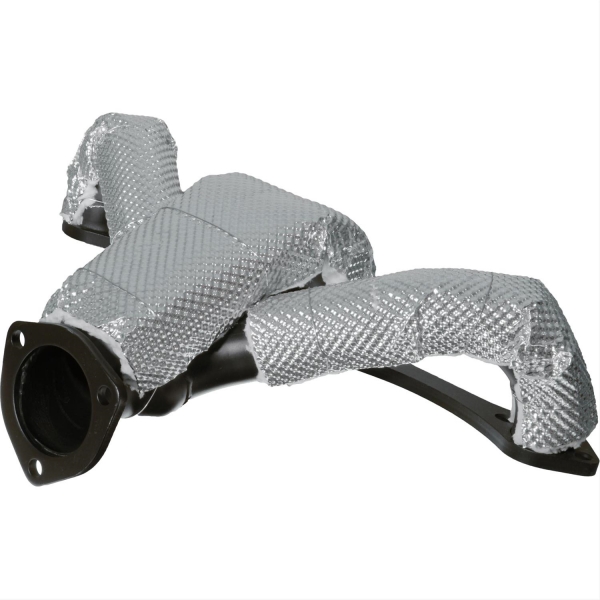

Uno schermo termico multistrato flessibile può seguire una gamma di forme del convertitore senza richiedere un guscio completamente stampato. Può combinare una superficie esterna metallica o alluminata, uno strato isolante e una costruzione interna resistente al calore. Fascette in acciaio inossidabile, morsetti o altra ritenzione meccanica possono mantenere lo schermo in posizione.
Questo approccio è utile per:
Flessibile non significa non definito. Il pezzo finito necessita comunque di dimensioni controllate, aperture rinforzate, finitura sicura dei bordi e un layout di fissaggio che prevenga il movimento verso sensori, saldature o componenti adiacenti.
Una coperta rimovibile posiziona più isolamento vicino alla fonte di calore e può essere sagomata attorno a un alloggiamento irregolare. Può essere appropriata laddove sia richiesto il contenimento del calore localizzato e dove la coperta debba essere rimossa per manutenzione.
Consultare il Thermal Insulation Catalytic Converter Heat Blanket per questo tipo di costruzione.
La decisione di isolare strettamente un convertitore catalitico dovrebbe essere presa in base al design effettivo del sistema di scarico. Copertura, ventilazione, posizioni dei sensori, durata del convertitore e requisiti termici del produttore del veicolo devono essere considerati. Una coperta non dovrebbe essere trattata come un sostituto universale per ogni schermo metallico originale.
Uno schermo ibrido combina una superficie metallica formata o semi-rigida con uno strato isolante. Il metallo fornisce forma, protezione ambientale e stabilità di montaggio, mentre l'isolamento riduce il trasferimento di calore attraverso l'assieme.
Questo formato è utile quando un sottile strato di metallo singolo non fornisce un controllo termico sufficiente, ma una spessa coperta tessile consumerebbe troppo spazio o non soddisferebbe i requisiti di montaggio.
Uno schermo termico per convertitore catalitico non deve necessariamente coprire automaticamente l'intero convertitore. In molti sistemi, la priorità è interrompere il percorso di radiazione verso un componente specifico. La copertura direzionale può proteggere il pianale del veicolo, il sistema dell'olio, il fascio elettrico o la linea dei fluidi lasciando altre aree aperte.
La copertura deve essere definita sul disegno o contrassegnata sulle fotografie. Identificare:
Per un esempio specifico del veicolo, vedere il 2014–2019 Corvette C7 Catalytic Converter Heat Shield. Un progetto specifico per modello richiede un controllo dimensionale diverso rispetto a uno schermo universale ampiamente compatibile.
È più utile assegnare una funzione a ciascuno strato piuttosto che richiedere un nome di materiale per l'intero componente. Uno schermo termico multistrato può richiedere materiali separati per la faccia calda, l'anima isolante, la superficie esterna, il rinforzo dei bordi e gli elementi di fissaggio.
| Parte dello schermo | Opzioni tipiche di materiali | Fattori di selezione |
|---|---|---|
| Guscio esterno rigido | Alluminio, alluminio goffrato, acciaio inossidabile, acciaio inossidabile goffrato, lega di nichel | Peso, esposizione alla corrosione, rigidità, metodo di formatura, temperatura di esercizio e costo. |
| Superficie esterna riflettente | Fogli di alluminio, tessuto alluminato o laminato metallico | Direzione del calore radiante, esposizione ambientale, flessibilità e durata della superficie. |
| Strato isolante | Fibra di vetro, fibra ad alto tenore di silicio o altro isolamento ad alta temperatura | Spessore richiesto, compressione, esposizione termica, flessibilità e manipolazione. |
| Strato esposto al calore | Rete in acciaio inossidabile, tessuto resistente al calore o rivestimento metallico | Esposizione diretta, abrasione, contaminazione e attacco al pacchetto isolante. |
| Rinforzo per bordi e aperture | Bordo metallico piegato, nastro per alte temperature cucito, occhiello, anello o toppa rinforzata | Resistenza al taglio, carico di installazione e servizio ripetuto. |
| Sistema di fissaggio | Fascette in acciaio inossidabile, morsetti, cinghie, molle, bulloni, prigionieri o staffe | Vibrazioni, tempo di installazione, requisito di rimozione e punti di montaggio disponibili. |
La capacità di temperatura è solo una parte della decisione. Il materiale deve anche sopravvivere al ciclo termico, alle vibrazioni, all'umidità, alla contaminazione stradale e alle forze introdotte durante l'installazione.
Uno schermo termico distanziato si basa normalmente su uno spazio controllato tra il componente caldo e lo schermo. Tale spazio interrompe la conduzione diretta e può migliorare le prestazioni di una barriera metallica riflettente. Il design di montaggio deve mantenere lo spazio dopo ripetuti cicli di riscaldamento, raffreddamento e vibrazioni.
Uno schermo flessibile a contatto o aderente funziona diversamente. Utilizza l'isolamento per rallentare il trasferimento di calore e può avvolgere parte del corpo del convertitore. La costruzione deve rimanere stabile senza scivolare, aprirsi in corrispondenza della giunzione o concentrare il carico su sensori e cablaggi.
La RdP deve specificare se la schermatura proposta è:
Senza queste informazioni, i preventivi basati sulle stesse dimensioni esterne potrebbero descrivere prodotti completamente diversi.
Molti problemi relativi agli schermi termici hanno origine nell'interfaccia di montaggio anziché nel materiale isolante. Uno schermo che si muove, vibra o ruota può perdere la copertura ed entrare in contatto con i componenti vicini.
Esaminare i seguenti punti durante la progettazione:
Per un programma di parti di ricambio, il metodo di installazione dovrebbe essere comprensibile senza attrezzature di fabbrica. Per una linea di montaggio OEM, la priorità potrebbe essere il takt time, le funzioni poka-yoke, la coppia di serraggio controllata dei dispositivi di fissaggio e un orientamento costante dei componenti.
BSTFLEX può esaminare i progetti partendo da un disegno del cliente, geometria CAD, schizzo quotato, fotografie contrassegnate o un campione fisico di proprietà del cliente. Il formato di partenza ideale dipende dalla maturità del progetto.
Un disegno controllato rappresenta la base preferita per la produzione ripetuta. Dovrebbe identificare dimensioni critiche, datum, posizioni dei fori, pacchetto di materiali, spessore, tolleranze, trattamento dei bordi e livello di revisione.
I dati CAD sono utili per schermi metallici sagomati e assiemi strettamente integrati. Includere i componenti circostanti o un volume di ingombro libero quando possibile. Un modello di conversione da solo non mostra il pianale, i cablaggi, le staffe e le altre parti che definiscono lo spazio disponibile.
Un campione può stabilire la geometria di base, ma dovrebbe essere accompagnato da informazioni sull'applicazione. Una parte usata potrebbe essere deformata, contaminata o alterata dall'uso. Il progetto dovrebbe distinguere tra le dimensioni copiate dal campione e le dimensioni che devono essere corrette per la produzione.
Per una valutazione preliminare, fornire fotografie da più angolazioni con un riferimento di scala o di misura. Contrassegnare la fonte di calore, la parte protetta, i punti di montaggio proposti e le zone vietate. Questo metodo può supportare una raccomandazione iniziale, ma è comunque necessario un disegno controllato o un campione approvato prima della produzione ripetuta.
Per ulteriori informazioni sul supporto di lavorazione e confezionamento disponibile, vedere BSTFLEX Custom Capabilities.
Un prototipo dovrebbe rispondere a qualcosa di più della semplice domanda: "Si monta correttamente?". L'esame del campione dovrebbe confermare se la parte può essere installata in modo coerente e se rimane nella posizione prevista durante il funzionamento.
Un piano di approvazione pratico può includere:
Le prestazioni termiche devono essere valutate nell'assieme installato. Le schede tecniche dei materiali sono utili per una valutazione preliminare, ma non sostituiscono le misurazioni sul veicolo reale o sul sistema di scarico.
| Area di ispezione | Metodo di controllo tipico |
|---|---|
| Dimensionigenerali | Verifica rispetto al disegno approvato, alla dima o al riscontro di controllo. |
| Fori critici e intagli | Verificare posizione, dimensione e orientamento rispetto ai riferimenti definiti. |
| Costruzione del materiale | Confermare lega, tessuto, isolamento, sequenza degli strati e spessore approvato. |
| Forma sagomata | Utilizzare un riscontro di controllo, un campione di accoppiamento o dimensioni di profilo definite. |
| Finitura dei bordi | Ispezionare pieghe, bordature, cuciture e controllo dei bordi taglienti. |
| Elementi di fissaggio | Confermare tipo, quantità, lunghezza, fissaggio e ferramenta di installazione inclusa. |
| Qualità di esecuzione | Ispezionare la presenza di strappi, fibre allentate, cuciture aperte, delaminazione, distorsione e contaminazione. |
| Identificazione | Verificare codice articolo, revisione, marcatura del lotto e posizione dell'etichetta dove richiesto. |
| Imballaggio | Confermare separazione dei pezzi, protezione dalla deformazione, quantità conteggiata ed etichettatura del cliente. |
I limiti di accettazione devono essere concordati prima della produzione. Termini come “aderente” o “uguale al campione” non sono sufficienti per dimensioni critiche. Il disegno approvato, il campione di riferimento e il metodo di ispezione dovrebbero identificare cosa può variare e cosa deve rimanere controllato.
Il formato commerciale influisce sul design e sull'imballaggio del prodotto.
I programmi OEM richiedono normalmente disegni controllati, gestione delle revisioni, materiali stabili, ispezioni ripetibili e imballaggi di produzione. Il consumo annuo e i tempi di lancio dovrebbero essere inclusi nella fase di preventivo.
I programmi Aftermarket possono richiedere tolleranze dimensionali più ampie, ferramenta di installazione, istruzioni di montaggio e imballaggio per la vendita al dettaglio. Il fornitore deve sapere se il prodotto è specifico per un veicolo o destinato ad adattarsi a una gamma di convertitori.
Le applicazioni ad alte prestazioni presentano spesso layout di scarico modificati e spazi di manovra limitati. Le strutture flessibili o a basso costo di attrezzaggio possono essere utili durante lo sviluppo, seguite da un design più controllato una volta confermata la compatibilità.
I distributori possono richiedere etichette personalizzate, imballaggi neutri, informazioni sui codici a barre, fogli di istruzioni e quantità di confezionamento adatte alla gestione di magazzino. Questi requisiti dovrebbero essere quotati insieme al componente anziché aggiunti dopo l'approvazione del campione.
Inviare le seguenti informazioni per ottenere un preventivo più accurato:
Quando il design non è ancora definitivo, inviare i dati dell'applicazione anziché selezionare un materiale basandosi solo sulla classe di temperatura. BSTFLEX può confrontare strutture rigide, flessibili e isolate rispetto allo spazio disponibile e ai requisiti di produzione.
Inviare l'applicazione, le dimensioni o il disegno del convertitore, lo spazio circostante, i componenti protetti, la condizione termica, la copertura richiesta, il metodo di montaggio, la quantità di prototipi e la previsione di produzione. Le fotografie con zone calde contrassegnate e aree limitate sono anch'esse utili.
Sì. Un campione di proprietà del cliente può essere utilizzato come riferimento per lo sviluppo. Il campione deve essere accompagnato da informazioni di montaggio e da qualsiasi dimensione che debba essere corretta o controllata. È opportuno stabilire un disegno approvato o un campione di riferimento prima della produzione ripetuta.
Uno scudo universale è progettato per adattarsi a una gamma di dimensioni del convertitore e viene solitamente regolato durante l'installazione. Uno scudo termico OEM viene sviluppato attorno a un veicolo o a un gruppo di scarico definito e utilizza geometria controllata, punti di montaggio e specifiche di produzione.
Non necessariamente. La copertura dovrebbe seguire l'obiettivo termico. Uno scudo direzionale può proteggere il pianale, il cablaggio o le tubazioni dei fluidi senza racchiudere completamente il convertitore. Una copertura totale o ravvicinata richiede l'esame del convertitore, dei sensori, della ventilazione e dei requisiti del sistema di scarico.
Non esiste un unico materiale adatto a ogni progetto. L'alluminio può ridurre il peso, l'acciaio inossidabile offre resistenza e durata ambientale, e le strutture multistrato possono aggiungere isolamento. La scelta corretta dipende da temperatura, spazio di manovra, montaggio, vibrazioni, esposizione alla corrosione e metodo di produzione.
BSTFLEX supporta scudi metallici rigidi, scudi multistrato flessibili, costruzioni con supporto isolante e coperte rimovibili per convertitori catalitici. Il formato consigliato dipende dalla geometria, dallo spazio disponibile, dai requisiti di servizio e dal volume degli ordini.
È possibile esaminare quantità di prototipi e campioni prima della produzione in serie. La fase di campionatura deve confermare l'adattamento, la copertura, l'installazione, la tenuta del montaggio e le prestazioni termiche nell'assemblaggio effettivo.
Sì. Etichettatura, imballaggio neutro, imballaggio personalizzato, confezioni conteggiate, codici a barre e identificazione del codice articolo del cliente possono essere valutati nell'ambito di un programma OEM o per distributori.
Ningguo BST Thermal Products Co., Ltd. produce articoli di protezione termica per il settore automobilistico destinati a programmi OEM, aftermarket e a marchio privato. I progetti possono essere esaminati a partire da disegni, dati CAD, dimensioni, fotografie o campioni forniti dal cliente.
Invia le informazioni sul tuo progetto a contatta BSTFLEX. Includi la geometria del convertitore, i componenti protetti, lo spazio libero disponibile, la preferenza di montaggio, la quantità di campioni e il volume di produzione stimato in modo che la struttura e il preventivo possano essere valutati insieme.
