Hardware di installazione per coperta turbo: molle, filo di allacciatura e punti di fissaggio

Oct 30,2026


Un sistema di fissaggio per coperta termica per turbo non è un accessorio scelto dopo che l'isolamento è stato progettato. Le molle, il filo di legatura, i punti di ancoraggio e i bordi rinforzati devono funzionare in armonia con la forma della coperta, la geometria del corpo turbina e lo spazio di installazione disponibile.

BSTFLEX fornisce coperte termiche per turbo con sistemi di fissaggio specifici per il progetto. A seconda del modello e delle specifiche dell'ordine, la chiusura può utilizzare molle in acciaio inossidabile, filo di legatura o un altro metodo verificato. La scelta corretta è quella che mantiene la coperta approvata in posizione senza ostacolare il meccanismo della valvola wastegate, i collegamenti del turbo o i necessari accessi di manutenzione.

Questa guida spiega cosa gli acquirenti dovrebbero specificare quando ordinano ferramenta per l'installazione della coperta termica per turbo, in che modo le molle differiscono dal filo di legatura e cosa dovrebbe essere controllato durante l'approvazione del campione. Per l'intera gamma di materiali e dimensioni, consultare la gamma di coperte scudo termico per turbo BSTFLEX.

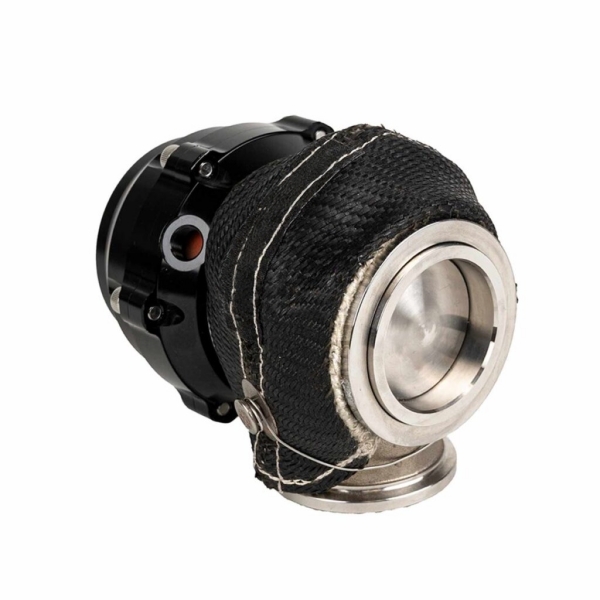

custom turbo blanket

Cosa è incluso in un sistema di fissaggio per coperta termica per turbo?

La molla o il filo visibili sono solo una parte del sistema di fissaggio. Una specifica di acquisto completa dovrebbe identificare la ferramenta, i punti in cui si collega alla coperta e la struttura che supporta il carico di fissaggio.

Componente Funzione Cosa l'acquirente deve confermare
Ancoraggi per lacci o punti di attacco Fornire le posizioni in cui le molle o il filo si collegano alla coperta. Quantità, posizione, materiale, forma e relazione con lo schema di coperta approvato.
Molle in acciaio inossidabile Collegano punti di fissaggio opposti consentendo un'estensione definita. Lunghezza della molla, distanza di fissaggio, quantità, materiale e se le molle vengono fornite installate o sciolte.
Filo di allacciatura Crea una chiusura flessibile tra i punti di fissaggio e può essere instradato per adattarsi all'installazione approvata. Materiale del filo, diametro, lunghezza fornita, numero di pezzi e percorso di allacciatura previsto.
Bordo rinforzato o area di ancoraggio Aiuta a trasferire il carico di fissaggio all'interno della struttura della coperta. Materiale del bordo, cuciture, rinforzo dell'ancoraggio ed eventuali aree che non devono essere tirate o piegate.
Istruzioni di installazione Definire l'orientamento, il percorso degli elementi di fissaggio, il metodo di serraggio e i punti di ispezione per il modello fornito. Istruzioni specifiche del prodotto, schemi, avvertenze ed eventuali utensili necessari.
Elementi di fissaggio di ricambio Supporta i requisiti di installazione, sostituzione o assistenza sul campo. Se sono necessari pezzi di ricambio, la quantità per kit e come vengono identificati i pezzi di ricambio.

Una coperta può includere fisicamente degli ancoraggi ma richiedere comunque un kit di fissaggio separato. Il preventivo e le specifiche di imballaggio devono indicare esattamente cosa è incluso con ciascuna unità.


Molle per coperte termiche per turbo rispetto al filo di legatura

Le molle e il filo possono essere entrambi utilizzati per trattenere una coperta termica per turbo, ma non creano lo stesso metodo di installazione. Nessuna delle due opzioni è automaticamente corretta per ogni alloggiamento.

Punto di selezione Molle in acciaio inossidabile Filo di legatura in acciaio inossidabile
Metodo di chiusura Una molla collega due punti di ancoraggio definiti lungo una campata approvata. Il filo viene fatto passare attraverso o attorno ai punti di attacco specificati e fissato secondo il metodo di installazione.
Regolazione La regolazione è determinata principalmente dalla lunghezza della molla, dall'estensione e dalla posizione dell'ancoraggio. L'installatore può controllare il percorso e la lunghezza finale fissata entro i limiti dello schema approvato.
Requisito di accesso L'installatore ha bisogno di spazio per raggiungere entrambi gli ancoraggi e agganciare la molla. L'installatore ha bisogno di spazio sufficiente per far passare, mettere in tensione e fissare il cavo senza entrare in contatto in modo errato con componenti in movimento o sul lato caldo.
Pianificazione della manutenzione Le molle possono essere comode laddove il materassino e la ferramenta approvati sono destinati alla rimozione, all'ispezione e alla reinstallazione. Il filo metallico può essere scelto laddove è richiesto un percorso di legatura compatto o specifico per l'installazione.
Specifiche del kit Devono essere definiti la quantità, la lunghezza libera e la molla corretta per la campata di fissaggio. Devono essere definiti il materiale, il diametro, la lunghezza fornita e le istruzioni per il taglio o la legatura.
Rischio principale in caso di specifica errata Una campata errata può lasciare il materassino allentato o esercitare un carico eccessivo sugli ancoraggi. Un percorso errato o un serraggio eccessivo possono deformare il materassino, danneggiare l'area di ancoraggio o interferire con le parti vicine.

La frequenza di rimozione prevista deve essere discussa prima di scegliere la ferramenta. Una chiusura a molla non significa automaticamente che ogni materassino possa essere rimosso e riutilizzato indefinitamente. Le condizioni dell'isolamento, delle cuciture, del rivestimento esterno e dei punti di attacco devono comunque essere valutate dopo il ciclo termico.


La posizione del punto di attacco fa parte dello schema

Le posizioni degli ancoraggi dovrebbero essere sviluppate insieme allo schema del materassino. Esse determinano dove viene applicata la forza di chiusura e se l'installatore può raggiungere la ferramenta una volta posizionato il materassino attorno al corpo del turbocompressore.

Per una termocoperta per turbo standard o personalizzata, confermare:

  • quali ancoraggi si collegano tra loro;
  • se la chiusura corre lungo la parte superiore, laterale o inferiore dell'alloggiamento;
  • in che modo la ferramenta gestisce le flange di ingresso e uscita;
  • se il filo o la molla installati rimangono distanti dall'attuatore, dalla tiranteria e dal cablaggio del sensore;
  • se l'area di ancoraggio è rinforzata per il carico previsto;
  • se la chiusura può essere ispezionata dopo l'installazione.

Non esiste un numero universale di ancoraggi per ogni termo-copertura per turbo T3, T4, T6 o specifica per modello. Il numero e la posizione richiesti dipendono dalla forma del corpo, dalla struttura della copertura e dal metodo di fissaggio. Aggiungere più ancoraggi non migliora automaticamente la vestibilità se lo schema stesso non è corretto.

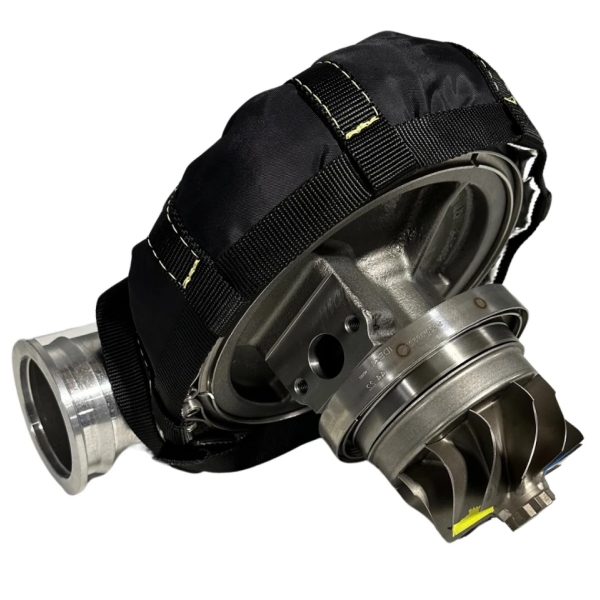

custom turbo blanket

Quando le molle in acciaio inossidabile possono essere appropriate

Le molle possono essere prese in considerazione quando il modello di copertura fornisce punti di attacco contrapposti definiti e un accesso sufficiente per l'installazione. Possono rendere il set di ferramenta in dotazione facile da identificare e possono semplificare un'installazione ripetuta quando vengono utilizzati lo stesso corpo approvato, la stessa revisione della copertura e la stessa specifica della molla.

Prima di selezionare le molle, verificare:

  • la distanza tra i punti di attacco nella posizione installata;
  • lo spazio disponibile per il corpo della molla e i ganci;
  • la direzione in cui la molla tirerà la coperta;
  • lo spazio libero dall'attuatore della wastegate e dal leveraggio in movimento;
  • rimozione dai collegamenti dell'olio e del liquido di raffreddamento;
  • se la molla possa essere installata senza sovraestensirla;
  • se la coperta approvata debba essere rimossa e reinstallata dopo la manutenzione.

Non selezionare una molla più lunga o più forte semplicemente per forzare una coperta inadatta attorno all'alloggiamento. La ferramenta deve fissare un modello correttamente dimensionato, non compensare dimensioni errate.


Quando il filo di legatura può essere appropriato

Il filo per legatura può fornire un percorso flessibile tra i punti di fissaggio laddove l'installazione approvata richiede una chiusura compatta o un percorso particolare attorno all'alloggiamento. Le specifiche del filo dovrebbero essere fornite con la coperta isolante anziché essere lasciate come un acquito locale non definito.

Un'installazione basata su filo dovrebbe identificare:

  • il materiale e il diametro corretti del filo;
  • la lunghezza totale fornita con ciascuna coperta termica;
  • se il cavo viene fornito come pezzo unico o in diversi pezzi pretagliati;
  • gli ancoraggi utilizzati per il primo e l'ultimo collegamento;
  • il percorso previsto attorno all'alloggiamento o all'area della flangia;
  • il metodo utilizzato per fissare l'estremità finale;
  • la distanza minima dai componenti in movimento e dai collegamenti di servizio.

Il cavo per uso domestico generico non deve essere sostituito al cavo di legatura specificato per la coperta termica del turbo. Il cavo selezionato deve essere adatto alla temperatura, all'ambiente e al carico meccanico dell'installazione approvata.


Non utilizzare minuterie metalliche per correggere un problema di montaggio

Una coperta termica che non riesce a raggiungere i relativi ancoraggi opposti senza applicare una forza eccessiva potrebbe avere un orientamento errato, un modello errato o uno spazio insufficiente. Tirare con più forza sulle molle o sul cavo può deformare le cuciture, la bordatura e le zone di ancoraggio senza correggere il problema di montaggio di fondo.

Durante una prova di montaggio a freddo:

  1. Confermare il modello del turbocompressore e il riferimento del modello della coperta termica.
  2. Posizionare la coperta termica secondo l'orientamento fornito.
  3. Allineare le aperture e i bordi prima di fissare la minuteria.
  4. Verificare che la coperta termica sia posizionata attorno all'area dell'alloggiamento della turbina desiderata senza arricciarsi.
  5. Confermare che gli ancoraggi possano essere collegati utilizzando la minuteria e il percorso specificati.
  6. Controllare tutte le tolleranze richieste prima di applicare la tensione finale.

Se l'hardware non può essere installato come specificato, fotografa l'interferenza e segna l'area interessata. Richiedi una verifica di idoneità invece di tagliare la copertura, spostare gli ancoraggi o sostituire l'hardware senza autorizzazione.

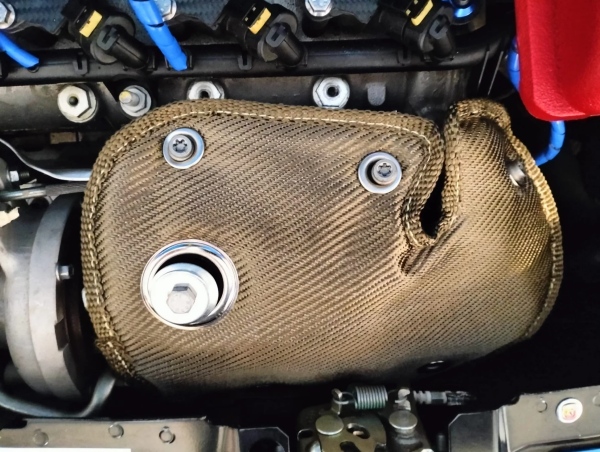

custom turbo blanket

Spazio libero per la wastegate interna

Un turbocompressore con wastegate interna richiede particolare attenzione poiché l'attuatore e il collegamento devono mantenere il loro movimento richiesto. Il bordo della coperta, l'ancoraggio, la molla e il filo di legatura devono rimanere tutti liberi dal meccanismo in movimento.

Il pacchetto di acquisto o di campionamento dovrebbe includere fotografie che mostrano:

  • il corpo dell'attuatore;
  • l'asta e la leva della valvola a farfalla (wastegate);
  • la tacca della coperta o l'area di clearance;
  • i punti di attacco proposti;
  • il percorso dell'hardware dopo l'installazione.

Non dare per scontato che una coperta descritta come T3 o T4 abbia automaticamente la corretta distanza dalla wastegate interna. La disposizione dell'alloggiamento e dell'attuatore deve essere confermata per il turbocompressore effettivo.


Installazioni con Wastegate Esterna, V-Band e Alloggiamento Diviso

Una disposizione con wastegate esterna elimina alcuni dei problemi di spazio dell'attuatore interno, ma l'installazione richiede comunque un percorso di chiusura definito. Tubazioni della wastegate vicine, collettori di derivazione, fascette V-band e dispositivi di fissaggio per la manutenzione possono limitare l'accesso alla minuteria della coperta.

Per i turbocompressori con V-band e alloggiamento diviso, identificare quali fascette, bulloni e collegamenti devono rimanere accessibili. Una molla o un cavo che attraversa un punto di manutenzione richiesto può trasformare una semplice ispezione in un lavoro di smontaggio più ampio.

Inviare fotografie del pezzo installato anziché un'immagine del prodotto isolato. I componenti circostanti determinano se è possibile raggiungere e ispezionare il fissaggio proposto.

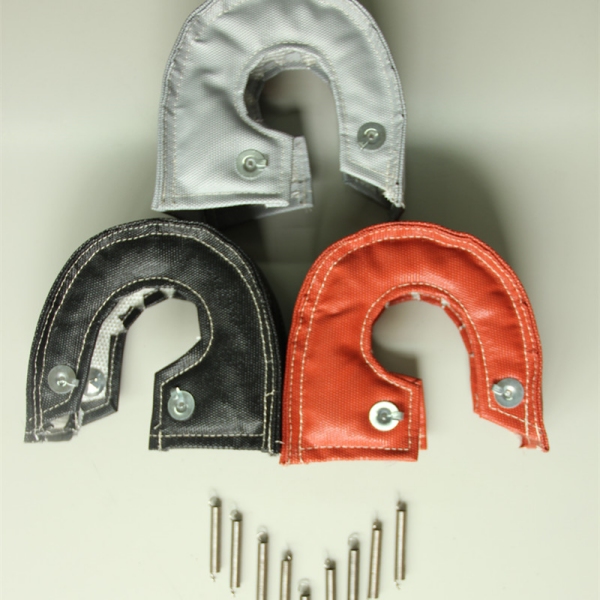

custom turbo blanket

Il materiale della ferramenta non definisce la classificazione di temperatura completa

L'acciaio inossidabile viene comunemente specificato per le molle, il filo e gli ancoraggi delle termocoperture per turbo, ma la lega esatta, il diametro e la struttura devono essere confermati per l'ordine. L'uso di ferramenta in acciaio inossidabile non stabilisce la classificazione di temperatura dell'intera coperta.

L'assemblaggio finito comprende anche:

  • rivestimento a contatto con il lato caldo;
  • anima isolante;
  • rivestimento esterno;
  • bordatura;
  • filo da cucito;
  • rinforzo di ancoraggio;
  • molle o filo di allacciatura.

Ciascun componente occupa una posizione diversa e sperimenta una diversa combinazione di temperatura, vibrazioni e carico meccanico. I dati sui materiali per una molla o un filo non devono essere presentati come la valutazione delle prestazioni della termocoperta per turbocompressore completa.

Per la scelta del rivestimento esterno, vedere materiali e temperatura delle termoperte per turbocompressore rivestite in silicone. Lo stesso principio si applica alle versioni in tessuto di titanio, carbonio e alluminato: il nome esterno non è una specifica di assemblaggio completa.


Revisione dell'installazione consigliata

Seguire sempre le istruzioni fornite per la termocoperta specifica. I seguenti punti di revisione aiutano gli acquirenti a preparare un piano di installazione e collaudo; non sostituiscono le istruzioni specifiche del prodotto.

Prima dell'installazione

  • Lasciare raffreddare completamente il turbocompressore e i componenti di scarico circostanti.
  • Impedire l'avviamento imprevisto del motore secondo la procedura di manutenzione dell'apparecchiatura.
  • Riparare le perdite di olio, carburante o liquido refrigerante prima di montare l'isolamento.
  • Ispezionare la termocoperta, gli ancoraggi e la minuteria fornita per verificare la presenza di danni dovuti alla spedizione o parti mancanti.
  • Confermare il codice della termocoperta e il kit di minuteria rispetto all'ordine.

Durante il montaggio a freddo

  • Orientare la termocoperta secondo lo schema e le istruzioni fornite.
  • Allineare la copertura del corpo prima di agganciare la minuteria.
  • Fissare le molle o il filo nella sequenza specificata.
  • Applicare solo la tensione necessaria per mantenere saldamente in posizione la termocoperta approvata.
  • Tenere la minuteria lontana dal movimento degli attuatori, dai tubi flessibili, dai cavi e dai collegamenti di servizio.
  • Verificare che nessun ancoraggio o bordo venga tirato formando un angolo anomalo.

Prima di rimettere in servizio l'apparecchiatura

  • Confermare che il meccanismo della valvola wastegate abbia la distanza richiesta.
  • Verificare che fascette, tubi e dispositivi di fissaggio necessari per la manutenzione rimangano accessibili.
  • Controllare che la molla o il filo di legatura non possano sfregare contro un componente in movimento.
  • Registrare l'installazione approvata con fotografie nei casi in cui sia prevista una fornitura ripetuta.
  • Seguire i requisiti del costruttore del motore e del turbocompressore per l'isolamento e l'ispezione.


Ispezione dopo l'installazione

Il sistema di fissaggio dovrebbe essere incluso nell'ispezione routinaria delle termocoperture. L'intervallo corretto dipende dall'apparecchiatura, dal servizio operativo e dai requisiti di manutenzione.

Controllare la presenza di:

  • una molla mancante, staccata o permanentemente deformata;
  • filo di legatura rotto, allentato o fatto passare in modo errato;
  • ancoraggi distorti;
  • strappi attorno all'area di fissaggio;
  • bordi o cuciture danneggiati;
  • una coperta che si è spostata sull'involucro;
  • contatto con il meccanismo della valvola wastegate o con tubazioni vicine;
  • contaminazione da olio, carburante o altro.

Non riutilizzare la ferramenta danneggiata semplicemente perché può ancora essere fissata. La ferramenta di ricambio deve essere conforme alle specifiche approvate. Se la coperta stessa è diventata fragile, strappata, contaminata o distorta, la sostituzione della sola molla o del filo potrebbe non riportare il gruppo in condizioni accettabili.


Specificare un kit di ferramenta per coperta turbo per la fornitura OEM

Per ordini di distributori, a marchio privato o OEM, i componenti di fissaggio possono essere forniti come parte di un kit di montaggio per coperta turboLa specifica commerciale deve corrispondere alla specifica tecnica.

Articolo del kit Dettagli da definire
Coperta Riferimento del modello, revisione, rivestimento esterno, costruzione dell'isolamento, finitura dei bordi e disposizione degli ancoraggi.
Molle Quantità, dimensioni, materiale, riferimento del pezzo di ricambio e se sono inclusi ricambi.
Filo di legatura Materiale, diametro, lunghezza totale, lunghezze pretagliate e quantità.
Istruzioni Lingua, schema di installazione, percorso dell'hardware, avvertenze e informazioni di ispezione.
Imballaggio Hardware installato, imbustato con la coperta o imballato in un compartimento etichettato separato.
Identificazione Codice articolo della coperta, riferimento del kit hardware, revisione, codice a barre o etichetta del cliente.
Ricambi Se molle di ricambio, filo o componenti di ancoraggio vengono forniti separatamente.

Non consentire che un sacchetto di minuteria non contrassegnato serva per diversi modelli di coperta, a meno che i componenti non siano veramente intercambiabili e le istruzioni di installazione non chiariscano l'assegnazione.


Approvazione del campione per il sistema di fissaggio

L'approvazione del campione dovrebbe includere la chiusura e la minuteria, non solo il corpo della coperta cucito.

Approvazione del montaggio: Confermare che la coperta copra l'area dell'alloggiamento prevista e che la minuteria possa essere installata utilizzando un normale accesso.

Approvazione del movimento: Confermare lo spazio libero intorno all'attuatore della wastegate, al leveraggio e a qualsiasi altro componente in movimento.

Approvazione della minuteria: Registrare la specifica di molle o filo, la quantità, il percorso e i punti di attacco finali.

Approvazione dell'assistenza: Confermare quali componenti rimangono accessibili e se la coperta è destinata alla rimozione durante la manutenzione programmata.

Approvazione dell'imballaggio: Confermare che la minuteria corretta e le istruzioni siano incluse con ogni coperta.

Per progetti basati su disegni e private-label, consultare il processo di produzione di coperture per turbo personalizzate e OEM di BSTFLEX.


Lista di controllo RFQ per molle e filo di legatura per coperta per turbocompressore

Campo RFQ Informazioni da fornire
Identificazione del turbocompressore Produttore, modello, codice articolo e dettagli dell'alloggiamento della turbina.
Modello di coperta Riferimento standard, disegno, campione o modello personalizzato richiesto.
Disposizione della wastegate Interna o esterna, comprese le fotografie dell'attuatore e della tiranteria.
Fissaggio preferito Molle, filo di legatura o richiesta di raccomandazione a BSTFLEX dopo la revisione.
Accesso per l'installazione Spazio disponibile, punti di assistenza e componenti che l'hardware deve evitare.
Requisito di rimozione Frequenza prevista di ispezione o manutenzione e se è necessaria la reinstallazione.
Confezionamento dell'hardware Installato, sfuso, imbustato singolarmente, quantità di ricambio ed etichettatura.
Informazioni sull'ordine Quantità di campioni, ordine iniziale, domanda ripetuta e requisiti a marchio privato.


Domande frequenti

Le molle sono migliori del filo di legatura per una termocoperta per turbo?

Non in ogni installazione. Le molle funzionano bene quando la coperta ha punti di ancoraggio contrapposti definiti e l'installazione fornisce uno spazio di fissaggio adatto. Il filo può offrire un metodo di instradamento più flessibile. Lo schema, l'accesso, i requisiti di manutenzione e le istruzioni fornite dovrebbero determinare la scelta.

Quante molle servono per una termocoperta per turbo?

La quantità è specifica per lo schema. Non dare per scontato che ogni coperta T3, T4 o T6 utilizzi lo stesso numero. Confermare la disposizione di ancoraggio approvata e la lista dell'hardware per il prodotto effettivo.

Si può usare del normale filo per installare una termocoperta per turbo?

Utilizzare il filo di legatura specificato o fornito per il prodotto. Un filo non specificato potrebbe non avere il materiale, il diametro o l'idoneità richiesti per la temperatura e l'ambiente meccanico.

Le molle della termocoperta per turbo possono essere riutilizzate?

Il riutilizzo dipende dalle condizioni della molla, dalle condizioni della coperta e dalle istruzioni del prodotto. Una molla deformata, corrotta, danneggiata o che non trattiene più correttamente la coperta approvata non deve essere riutilizzata.

BSTFLEX può fornire sia molle che filo per la scelta del cliente?

Sì, laddove entrambi i metodi siano compatibili con lo schema di coperta approvato. Specificare le opzioni del kit richieste, le quantità e il confezionamento in modo che ogni configurazione possa essere esaminata e quotata chiaramente.

Un fissaggio più forte migliora le prestazioni termiche?

Una forza di fissaggio eccessiva non crea un indice di isolamento più elevato. L'hardware deve mantenere in posizione la coperta correttamente montata senza danneggiarne la costruzione o interferire con il turbocompressore.


Richiedi una revisione dell'hardware e del montaggio della termocoperta per turbo

Inviare il modello del turbocompressore, le dimensioni dell'alloggiamento della turbina, le fotografie dell'installazione e la struttura della coperta preferita. Contrassegnare il meccanismo della wastegate, il percorso dell'hardware disponibile e i punti di assistenza che devono rimanere accessibili.

Per un programma di ordini ripetuti o a marchio privato, fornire anche il kit di molle o fili richiesto, la quantità di ricambio, le istruzioni di installazione, le etichette e il formato di imballaggio. BSTFLEX può esaminare disposizioni di fissaggio standard e personalizzate insieme a costruzioni di termocoperte per turbo in titanio, carbonio, tessuto alluminizzato e rivestite in silicone.

Invia il disegno della termocoperta per turbo e i requisiti dell'hardware a BSTFLEX
