Imballaggio pre-pesato in fibra di vetro per marmitte offre a un produttore di scarichi una quantità definita di fibra secca per ogni silenziatore, anziché chiedere all'operatore di assemblaggio di stimare la quantità da un sacco sfuso. L'obiettivo d'acquisto non è semplicemente una confezione più piccola. Si tratta di una relazione ripetibile tra il materiale in fibra approvato, la carica netta, la camera di imballaggio e il codice articolo di produzione.
Una carica pre-pesata può essere fornita come fibra sfusa in un sacchetto individuale, come lotto identificato di imballaggio in vetro E, o come parte di un componente contenitore. Questi formati non sono intercambiabili. Il preventivo e il disegno dovrebbero specificare se la confezione viene aperta e svuotata durante l'assemblaggio o se lo strato di contenimento rimane nel silenziatore finito.
BSTFLEX fornisce Imballaggio in fibra di vetro sfusa per marmitte di scarico e Imballaggio in vetro E per silenziatori di scarico per produttori di scarichi, fornitori di kit di ricondizionamento e distributori. Questa guida spiega come specificare il peso di riempimento, la configurazione della confezione, le tolleranze, l'etichettatura e i controlli in arrivo per la produzione OEM ripetuta.
L'imballaggio pre-pesato per marmitte è materiale preparato a una quantità netta concordata prima di raggiungere la stazione di assemblaggio. La quantità può corrispondere a un silenziatore, a più silenziatori o a un lotto di produzione controllato.
Il termine non dovrebbe essere usato senza definire l'unità di fornitura. Un preventivo può fare riferimento a:
Solo il primo e il quarto esempio sono confezioni automaticamente a carica singola. Gli altri richiedono istruzioni aggiuntive prima che la produzione possa determinare quanta quantità di materiale appartenga a ciascun gruppo di scarico.
La distinzione d'acquisto più importante è tra la fibra acustica e tutto ciò che viene utilizzato per contenerla o spedirla.
| Termine relativo al peso | Cosa include | Come dovrebbe essere utilizzato |
|---|---|---|
| Carica di fibra secca | L'imballaggio approvato in fibra di vetro o vetro E destinato a un silenziatore. | Controllo primario per la quantità di riempimento acustico. |
| Peso del sacchetto interno o della confezione temporanea | Il sacchetto, la pellicola, la carta o un altro contenitore rimosso prima dell'installazione. | Registrato come tara ed escluso dalla carica di fibra installata. |
| Peso del componente contenitivo | Fibra più una copertura, una rete, una cucitura o un altro strato che rimane nell'assemblaggio. | Controllato separatamente dal peso della sola fibra laddove il design richiede entrambi i valori. |
| Peso della confezione al dettaglio | Prodotto, etichette, istruzioni e imballaggio di vendita. | Utilizzato per la logistica e i controlli delle confezioni, non come unica specifica di riempimento. |
| Peso di spedizione | Prodotti individuali, cartoni, pallet e imballaggi di trasporto. | Utilizzato solo per il calcolo del trasporto. |
Se il sacchetto temporaneo viene rimosso, la carica di fibra netta può essere verificata da:
Carica netta di fibra = peso lordo del sacco pieno - tara del sacco vuoto.
Utilizzare il sacco approvato effettivo o una tara media concordata determinata tramite la specifica di imballaggio. Non sottrarre un peso nominale del sacco preso da un materiale, una dimensione o un fornitore differenti.
Un peso obiettivo ha senso solo quando è collegato a un materiale approvato. Lo stesso numero di grammi non stabilisce l'equivalenza tra diversi gradi di vetro, lunghezze di fibra o costruzioni di imballaggio.

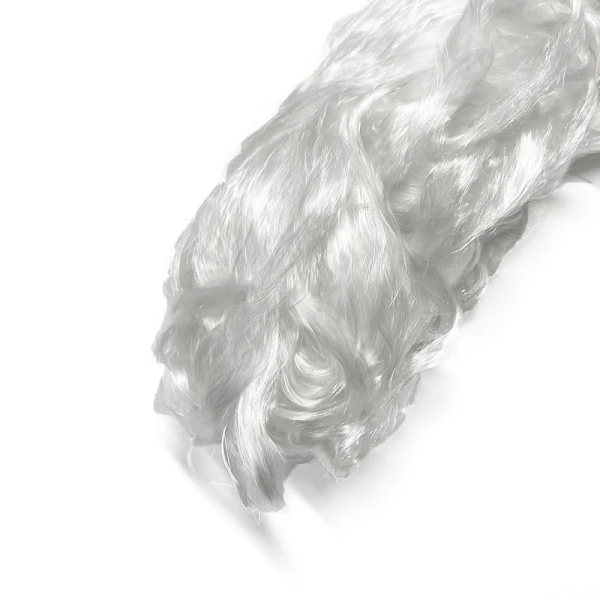

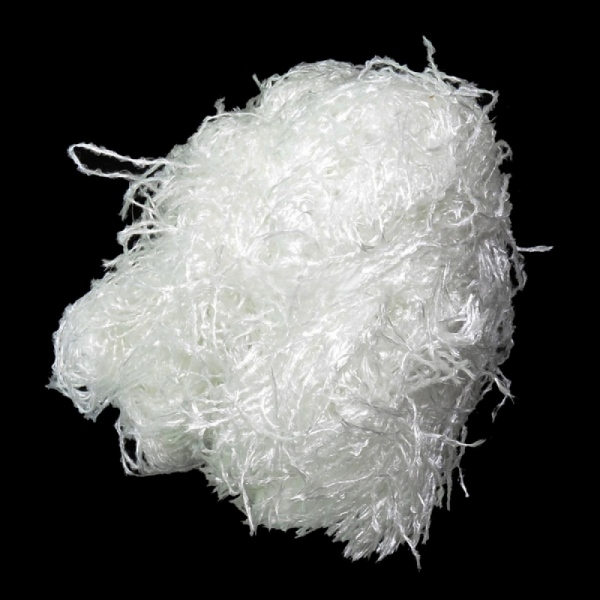

Per imbottitura per marmitta a fibra sfusa in fibra di vetro, identificare:
Per Guarnizione per scarico in fibra di vetro E, specificare il vetro E insieme alla forma del filato o della fibra. Il vetro E identifica la famiglia di composizione del vetro; non definisce la confezione, il metodo di riempimento o la quantità richiesta per una particolare marmitta.
Mantieni il riferimento del materiale approvato sull'etichetta dell'imballaggio e sul disegno di produzione. Un ordine ripetuto non deve essere accettato unicamente perché il peso del collo rimane invariato.
Il punto di partenza migliore è una carica di fibra secca convalidata esistente per lo stesso silenziatore e materiale. Se non esiste alcun valore approvato, la carica diventa un parametro di sviluppo che deve essere valutato nell'intero gruppo di scarico.
Per una camera di imballaggio cilindrica semplice, il volume teorico è:
V = π × (D2 - d2) × L / 4.000.000
Quando tutte le dimensioni sono inserite in millimetri:
L'involucro interno escluso può essere costituito dal solo tubo forato o dal tubo più uno strato metallico approvato. Ulteriori setti, staffe e raccordi terminali devono essere considerati anche laddove occupano la regione di imballaggio.
Quando è già nota una densità di installazione approvata:
Carica di fibra secca in grammi = volume netto di imballaggio in litri × densità approvata in g/L.
Questa equazione converte una specifica di progetto nota in un peso. Non seleziona la densità corretta per una nuova marmitta.
Alcuni silenziatori hanno un'unica cavità continua. Altri contengono tasche terminali separate, sezioni a gradini o zone di imballaggio divise.
Nei casi in cui le zone non possano comunicare durante il riempimento, definire la carica per ciascuna regione:
È comunque possibile utilizzare un'unica carica di imballaggio di scarico totale per l'acquisto, ma le istruzioni per l'operatore dovrebbero mostrare come tale carica viene suddivisa. Per un maggiore controllo, è possibile chiedere al fornitore di confezionare le zone separatamente quando il processo produttivo lo richiede.
Non pretendere che l'operatore stimi la suddivisione dall'aspetto. Un peso totale corretto può comunque generare una distribuzione interna errata.
Una carica sfusa pre-pesata viene aperta e distribuita dall'assemblatore. Un componente contenuto trasporta la fibra in un rivestimento o in una rete che può rimanere nel silenziatore finito.
| Formato di fornitura | Cosa Controlla il Fornitore | Cosa Controlla Ancora il Cliente |
|---|---|---|
| Sacchetto di fibra sfusa pre-pesata | Identità del materiale, carica netta, imballaggio ed etichetta. | Apertura, distribuzione, ritenzione e accoppiamento di montaggio. |
| Confezioni per zona pre-pesate | Materiale e quantità per ogni regione di imballaggio designata. | Corretto posizionamento della zona e assemblaggio completo. |
| Calza o sacca di imballaggio contenuta | Carica di fibra, rivestimento, dimensioni finite e identificazione del codice. | Orientamento, montaggio e chiusura del silenziatore. |
| Kit di ricondizionamento completo | Imballaggio approvato e tutti i componenti del kit elencati. | Installazione specifica per modello e convalida finale. |

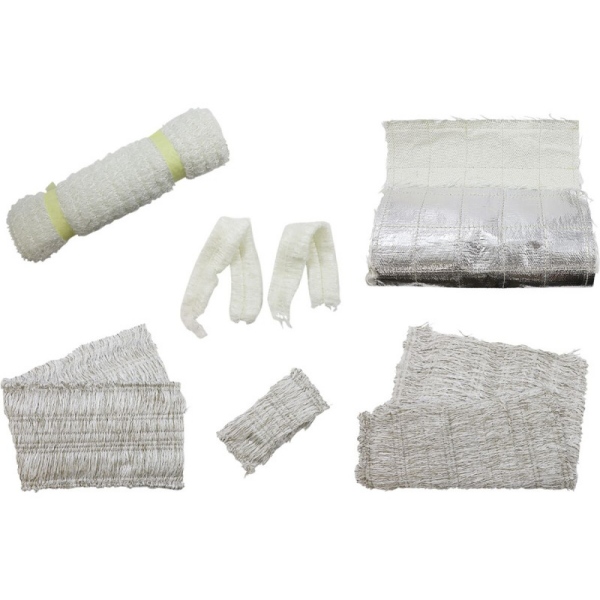

Il BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag è un esempio di imballaggio in fibra di vetro contenuto. Il peso del suo componente finito include sia il rivestimento che l'imbottitura, quindi la specifica d'acquisto non deve essere confusa con una sacca di sola fibra da p196 o p229.
Un sacchetto etichettato per silenziatore fornisce un'unità chiara a bordo linea. Questo formato è utile dove gli operatori assemblano ripetutamente un numero di parte e la carica approvata è stabile.
Specificare:
Diverse cariche sigillate singolarmente possono essere inserite in un imballaggio principale. La confezione deve indicare sia il numero di cariche interne sia la quantità netta di ciascuna.
Un'etichetta che reca solo "5 kg di materiale fonoassorbente per marmitte" non è sufficiente quando la produzione prevede dieci cariche da 500 g. Il controllo in ricezione e l'istruzione di prelievo devono distinguere la quantità principale dalla carica unitaria.
Materiale fonoassorbente per marmitte in grandi quantitàpuò essere appropriato laddove la fabbrica disponga già di postazioni di pesatura e riempimento controllate. In tal caso, definire il peso netto dell'imballaggio sfuso e la carica richiesta per ciascun silenziatore come campi di acquisto separati.
La fornitura sfusa non dovrebbe essere definita pre-pesata per silenziatore a meno che la linea di produzione non esegua e registri tale fase di pesatura.
Una confezione per il consumatore o il distributore può contenere una quantità fissa destinata a un intervallo di applicazione definito. La grafica a marchio privato deve indicare il materiale effettivo e la quantità della confezione senza sottintendere un'idoneità universale.
Laddove l'acquirente desideri diverse opzioni di peso, ogni formato di confezione dovrebbe avere il proprio codice articolo, etichetta e configurazione di cartone.
Un ordine OEM dovrebbe definire una carica obiettivo e una variazione accettabile. La tolleranza corretta dipende dall'applicazione, dalla movimentazione dei materiali, dal processo di pesatura e dall'approvazione del campione. Dovrebbe essere concordata piuttosto che copiata da un prodotto non correlato.
Le specifiche dovrebbero identificare:
Una media del lotto può essere accettabile mentre i singoli sacchetti rientrano al di fuori dell'intervallo approvato. Per un prodotto con una carica per silenziatore, il controllo individuale è solitamente più direttamente correlato alla coerenza dell'assemblaggio.
Il metodo di pesatura deve essere in grado di cogliere la variazione di carica concordata. Una bilancia utilizzata per cartoni di spedizione da 20 kg potrebbe non essere adatta per controllare una carica di imballaggio individuale molto più piccola.
Le istruzioni di produzione e ricezione dovrebbero includere:
Quando il sacchetto rimane nel silenziatore, il peso del componente approvato può includere tale sacchetto. Quando il sacchetto viene scartato, la sua tara deve essere esclusa. Dichiararlo esplicitamente in modo che il fornitore e il cliente non utilizzino basi di peso differenti.
Una carica di fibra secca deve essere conservata e manipolata in modo da preservare le condizioni del materiale approvato. Acqua, olio, polvere e fibre estranee possono alterare il peso misurato della confezione senza aumentare il riempimento acustico previsto.
Utilizzare imballaggi puliti e chiudere i sacconi parziali tra un'operazione di pesatura e l'altra. Tenere il materiale scartato o fuoriuscito lontano dalle cariche approvate a meno che la procedura di qualità non consenta il recupero e ne verifichi l'identità e le condizioni.
Non scuotere un sacchetto per rimuovere le fibre dopo la pesatura registrando comunque il valore dell'etichetta originale. La carica che entra nel silenziatore deve corrispondere alla quantità netta approvata.
Un pratico sacchetto personalizzato per materiale fonoassorbente per marmitteetichetta può includere:
Non inserire sull'etichetta dichiarazioni non supportate relative alla riduzione acustica, alla temperatura o alla durata utile. La confezione identifica il materiale fornito e la quantità; le prestazioni dello scarico finito appartengono alla configurazione del silenziatore convalidata.
Prima della produzione ripetuta, assemblare i silenziatori di prova con lotti di materiale identificati e cariche misurate.
Registrare:
Una volta accettato il campione, collegare la carica approvata al disegno del silenziatore e alla specifica del materiale. Se la qualità della fibra, il volume della camera o lo strato circostante cambiano, verificare se anche la carica deve cambiare.
Una carica di 500 g approvata per un silenziatore non è una quantità universale per ogni marmitta a quattro tempi. Allo stesso modo, una carica di 250 g non dovrebbe essere assegnata a ogni scarico a due tempi senza prove dimensionali e applicative.
La quantità nominale installata per un lotto di produzione è:
Materiale installato netto = carica approvata per silenziatore × numero di silenziatori.
L'ufficio acquisti può aggiungere una tolleranza approvata per la messa a punto del processo, il campionamento, i colli scartati o le perdite di movimentazione:
Materiale acquistato = materiale installato netto + tolleranza di processo approvata.
La tolleranza non è fibra extra da aggiungere a ogni marmitta. Dovrebbe rimanere visibile come valore di pianificazione del lotto.
Per le cariche pre-pesate singolarmente, la quantità d'ordine si basa solitamente sul numero di silenziatori più la quantità di scorta o di campionamento concordata. Per il materiale sfuso, calcolare il requisito netto totale e la configurazione dell'imballaggio separatamente.
La fornitura pre-pesata può aggiungere costi di pesatura, imballaggio ed etichettatura presso il fornitore. La fornitura sfusa può trasferire tali attività al cliente.
Confrontare:
Non dare per scontato che i sacchetti pre-pesati siano automaticamente più economici. Il loro valore dipende dal fatto che semplifichino il processo effettivo del cliente e migliorino il controllo della carica installata.
| Campo RFQ | Informazioni da fornire |
|---|---|
| Applicazione | Tipo di silenziatore, applicazione su motore o apparecchiatura e codice articolo del cliente. |
| Materiale | Riferimento in fibra di vetro o E-glass, costruzione della fibra e documenti richiesti. |
| Carica | Peso target della fibra secca e tolleranza concordata o stato di sviluppo. |
| Suddivisione delle zone | Una carica totale o quantità separate per singole regioni di imballaggio. |
| Forma dell'imballaggio | Sacchetto a carica singola, sacchetti interni multipli, sacchetto per grandi volumi o componente contenuto. |
| Gestione del sacchetto | Rimosso prima dell'installazione o mantenuto come parte dell'assemblaggio approvato. |
| Etichetta | Codice articolo, peso netto, lotto, codice a barre, lingua e marchio del cliente. |
| Quantità dell'ordine | Costi di prototipazione, quantità di produzione e domanda ripetuta prevista. |
| Configurazione del cartone | Costi per confezione interna, confezioni per cartone e contrassegni di spedizione. |
| Approvazione | Installazione del campione, prova di rumorosità, prova di ritenzione e controlli al ricevimento. |
Quando il peso del riempimento non è noto, inviare la sezione trasversale del silenziatore, le dimensioni dell'anima, il profilo dell'involucro interno e la lunghezza utile di impaccamento. Contrassegnare la carica come articolo in fase di sviluppo invece di chiedere al fornitore di ipotizzare una quantità universale.
I progetti di impaccamento basati su disegno e campione possono essere discussi tramite il Servizio di Produzione di Impaccamento Silenziatori OEM BSTFLEX.
Solo quando 500 g sono la carica approvata per quel determinato silenziatore e materiale. Il peso della confezione da solo non stabilisce la compatibilità. Utilizzare il disegno, il volume della camera e la specifica di riempimento validata.
No. Una carica prepesata può comunque essere costituita da fibra sfusa che l'operatore distribuisce. Una cartuccia è normalmente un componente pronto per il montaggio più definito. Alcune cartucce contengono una carica controllata, ma i termini descrivono aspetti diversi del prodotto.
BSTFLEX può valutare requisiti di confezionamento individuali per progetti idonei. La forma del materiale, il peso netto di riferimento, il design della confezione, la quantità dell'ordine e i requisiti di etichettatura devono essere concordati durante il preventivo e l'approvazione del campione.
Per un sacchetto rimovibile, la tolleranza di riempimento principale dovrebbe normalmente fare riferimento alla carica di fibra netta. Il peso totale del sacchetto può essere utilizzato come controllo aggiuntivo quando la tara è controllata. Per un componente inglobato trattenuto, possono essere specificati sia i valori relativi alla sola fibra che quelli del componente finito.
Solo dopo aver confermato che il materiale, la geometria della camera e il requisito di riempimento approvato siano compatibili. Una cilindrata simile non stabilisce la stessa quantità di materiale fonoassorbente.
Per le cariche sfuse in fibra di vetro, iniziare con BSTFLEX Fiberglass Loose Fill Exhaust Muffler Packing. Per il materiale soffice a base di filato di vetro E, consultare BSTFLEX E-glass Exhaust Silencer Packing.
Inviare il riferimento del materiale approvato, la carica secca di riferimento, il formato di confezionamento, i requisiti delle etichette e la quantità di produzione. Altri materiali e formati contenuti sono disponibili nella gamma BSTFLEX Muffler Packing range.
