I sistemi di scarico creano una delle fonti di calore più concentrate in un veicolo o in un'installazione a motore. Collettori, collettori di scarico e tubi discendenti possono operare a breve distanza da cablaggi elettrici, tubi flessibili, sensori, pannelli della carrozzeria e componenti di aspirazione. Quando lo spazio è limitato, il controllo di tale calore diventa parte della progettazione del sistema piuttosto che un accessorio opzionale.

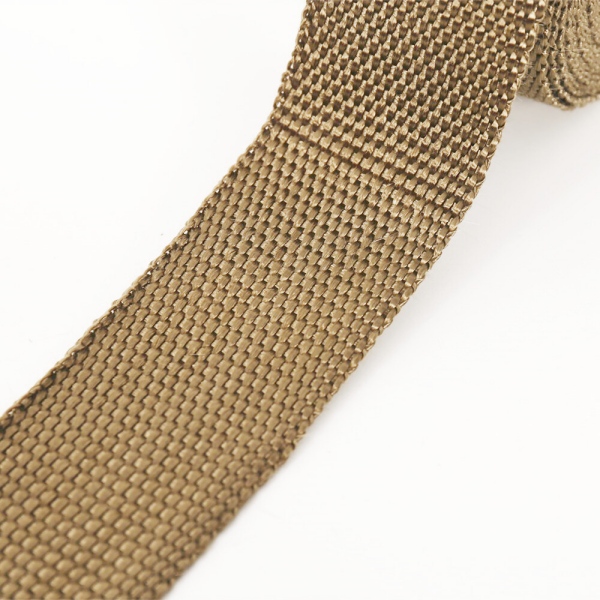

Benda termica per scarichi è uno dei modi più semplici per applicare l'isolamento termico direttamente sul tubo caldo.
Descritta anche come benda termica per scarichi, fasciatura per tubi di scarico, benda per collettori o isolante termico per scarichi, è un tessuto intrecciato ad alta temperatura installato attorno ai tubi di scarico in strati sovrapposti. Sono disponibili diversi sistemi in fibra per diversi intervalli di temperatura e ambienti operativi.
BSTFLEX produce una vasta gamma di bende termiche per scarichi e collettori per la gestione termica degli scarichi in ambito automobilistico, motociclistico, sportivo, diesel, nautico e industriale.
La funzione principale della benda termica per scarichi è il contenimento termico.
Un tubo di scarico nudo trasferisce calore all'ambiente circostante per irraggiamento e convezione. Avvolgere il tubo aggiunge uno strato tessile isolante tra il metallo caldo e i componenti vicini.
Una benda scelta correttamente può aiutare a:
ridurre il calore radiante attorno ai tubi di scarico;
limitare l'esposizione al calore di tubi flessibili, cablaggi e sensori;
ridurre il trasferimento di calore verso pavimenti e paratie;
migliorare il controllo termico in vani motore affollati;
proteggere gli operatori dal contatto accidentale con superfici calde;
trattenere più energia termica all'interno del sistema di scarico.
Quest'ultimo punto è il motivo per cui la benda termica per scarichi è ampiamente utilizzata attorno ai collettori e ai tubi discendenti dei turbocompressori.
Tuttavia, la benda termica per scarichi non deve essere trattata come un materiale di riparazione universale. La benda termica standard è destinata alla gestione del calore piuttosto che alla sigillatura di tubi incrinati o alla riparazione di perdite di scarico.

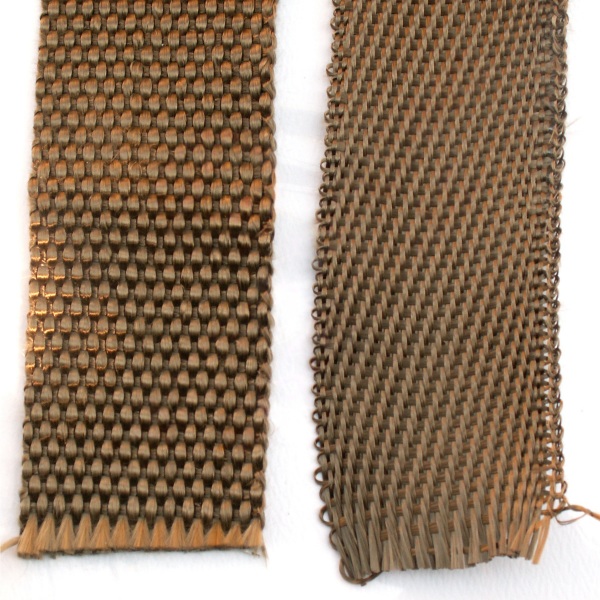

Scegliere una fasciatura per tubi di scarico solo in base al colore o alla larghezza è un errore comune.
Le prestazioni dell'installazione finita dipendono da diversi fattori che lavorano insieme:
| Fattore di selezione | Perché è importante |
|---|---|
| Temperatura di scarico | Determina il sistema in fibra richiesto |
| Diametro del tubo | Influisce sulla larghezza della benda e sulla lunghezza del rotolo necessaria |
| Geometria dello scarico | Curve strette e collettori richiedono maggiore flessibilità |
| Sovrapposizione | Influisce sullo spessore dell'isolamento e sul consumo di materiale |
| Esposizione all'umidità | Importante per applicazioni stradali, nautiche ed esterne |
| Contaminazione da olio e carburante | Può influire sulla durata utile a lungo termine |
| Vibrazioni | Influisce sulla durata e sul metodo di fissaggio |
| Frequenza di manutenzione | L'avvolgimento permanente potrebbe non essere adatto a componenti rimossi regolarmente |
Per questo motivo, il miglior nastro termico per collettori di una moto potrebbe non essere il materiale giusto per un downpipe turbo o per un tubo di scarico diesel industriale.

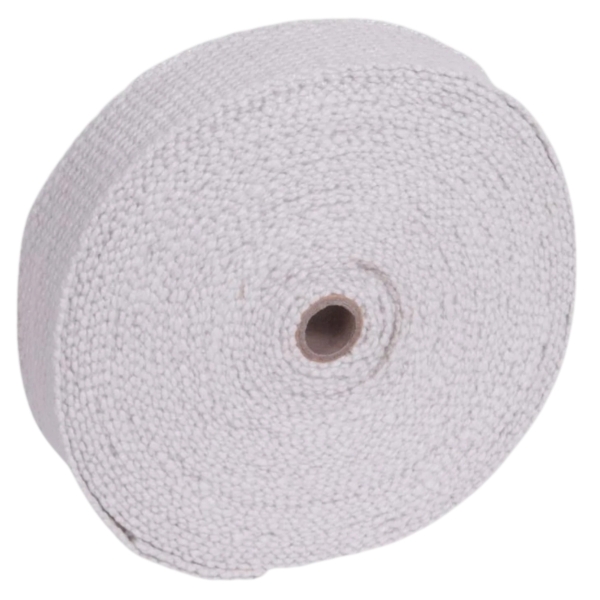

La fibra di vetro rimane uno dei materiali più utilizzati per l'isolamento generale degli scarichi.
È flessibile, economico e può essere tessuto in nastri stretti che si adattano bene a curve e transizioni dei tubi. Il nastro in fibra di vetro è comunemente usato su:
collettori automobilistici ad aspirazione naturale;
tubi di scarico per motociclette;
tubi collettori;
tubazioni di scarico generiche;
tubazioni industriali a temperatura da moderata ad alta.
BSTFLEX offre diverse strutture a base di fibra di vetro, tra cui Pro Black Exhaust Heat Wrap, che combina uno strato isolante in fibra di vetro ad alta temperatura con una struttura esterna in acciaio inossidabile per una maggiore protezione contro abrasioni e urti.
La fibra di vetro è spesso il punto di partenza per applicazioni in cui il costo, la flessibilità e il controllo pratico del calore sono più importanti della capacità di temperatura massima.

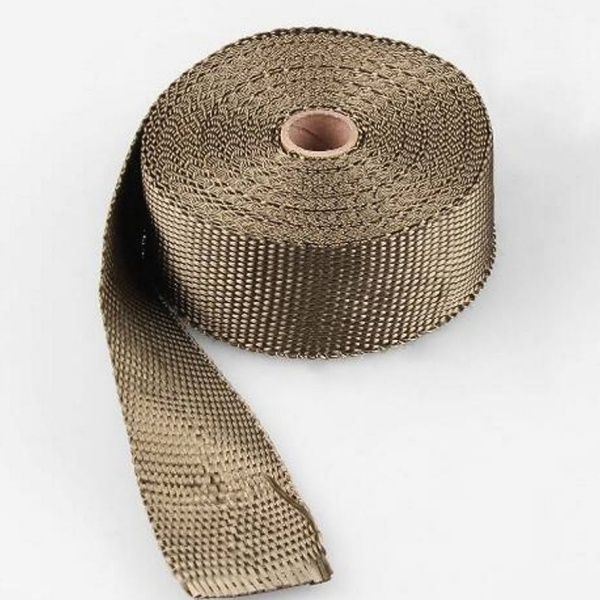

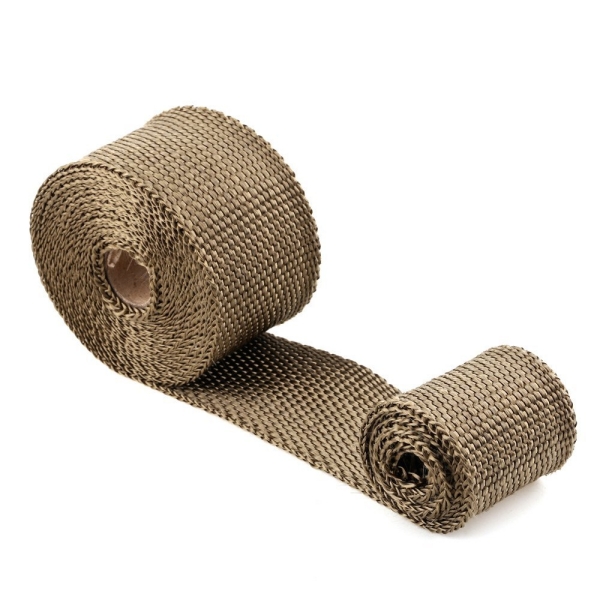

Il termine titanium exhaust wrap è ampiamente utilizzato nel mercato automobilistico ad alte prestazioni, ma normalmente non significa che il nastro contenga titanio metallico.
Questo tipo di prodotto è generalmente fabbricato con fibra derivata da basalto o roccia vulcanica.
Le fibre di basalto offrono una buona flessibilità, resistenza al calore e resistenza ai cicli termici ripetuti. Sono spesso selezionate per:
collettori ad alte prestazioni;
downpipe turbo;
sistemi di scarico per motociclette;
sistemi di scarico da corsa;
installazioni esposte a temperature più elevate rispetto alle applicazioni convenzionali in fibra di vetro.

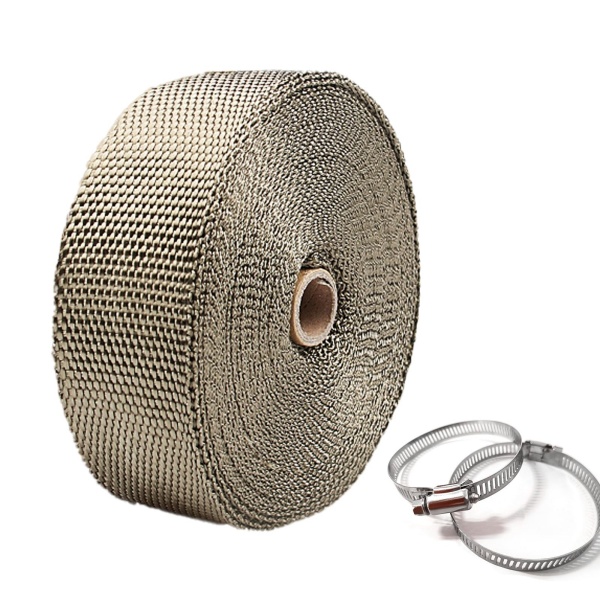

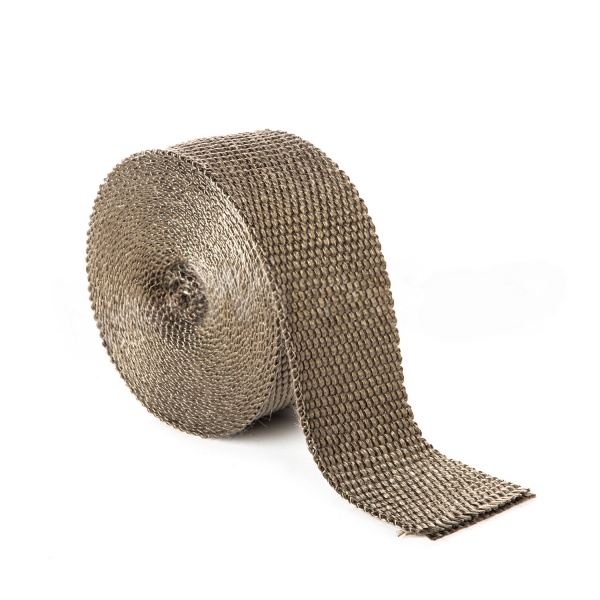

Il BSTFLEX Black Titanium Exhaust Pipe Wrap è prodotto con fibra derivata da roccia vulcanica ed è disponibile in diverse larghezze e lunghezze di rotolo. BSTFLEX identifica questo prodotto per un'esposizione diretta al calore fino a 1800°F con una capacità intermittente superiore.
Il vantaggio pratico del nastro a base di basalto non è solo la maggiore capacità di temperatura. Tende anche a rimanere abbastanza flessibile da seguire i collettori e le curve dei tubi di scarico senza richiedere un sistema di isolamento rigido.
Quando le temperature di scarico superano l'intervallo pratico della fibra di vetro standard, i tessuti ad alto contenuto di silice diventano un'opzione più appropriata.
Le fibre di silice hanno un contenuto di silice molto più elevato rispetto al convenzionale vetro E e vengono utilizzate dove l'esposizione continua ad alte temperature è più impegnativa.
BSTFLEX produce il High Temperature Inferno Header Exhaust Heat Wrap da filato di filamenti di silice amorfa testurizzata. Il prodotto è progettato per temperature di esercizio fino a 2000°F.
Le applicazioni tipiche includono:
sistemi di scarico turbocompressi;
motori da corsa ad alte prestazioni;
collettori di scarico;
collettori per alte temperature;
linee di scarico industriali;
zone termiche critiche in cui la fibra di vetro potrebbe non garantire un margine di temperatura sufficiente.
Il rivestimento in silice dovrebbe quindi essere preso in considerazione quando il requisito progettuale è dettato principalmente dalla temperatura piuttosto che dal costo.
Alcuni sistemi di scarico richiedono più di un semplice isolamento in fibra tessuta.
Anche la produzione di polvere, l'abrasione superficiale, l'esposizione all'umidità e la pulizia durante l'installazione possono essere fattori importanti.
Per queste applicazioni, le strutture composite possono fornire proprietà aggiuntive.
Il rivestimento per scarico in silicone composito di fibra di vetro e silicone BSTFLEX combina una struttura isolante in fibra di vetro con un trattamento esterno in silicone. Il rivestimento aiuta a contenere le fibre libere e crea una superficie esterna più resistente e pulita per applicazioni in cui un tessuto esposto non trattato è meno indicato.
Questo tipo di struttura può essere utile su motori diesel, tubazioni industriali e apparecchiature in cui la durabilità e la maneggevolezza sono importanti tanto quanto l'isolamento termico.
I collettori sono tra i punti più comuni per l'applicazione della fascia termica per collettori.
I singoli tubi primari creano un'ampia superficie riscaldata e spesso passano vicino ai cavi di accensione, ai tubi dei freni e ad altri componenti sensibili al calore.
Una fascia flessibile può seguire ciascun tubo primario molto più facilmente rispetto a uno scudo metallico rigido.
Anche i collettori di scarico fusi o saldati possono trarre beneficio dal contenimento termico, in particolare nei vani motore compatti.
Tuttavia, le forme di collettore molto irregolari potrebbero adattarsi meglio a una coperta isolante rimovibile piuttosto che alla convenzionale avvolgimento a spirale.
Il downpipe di un turbocompressore può essere uno dei componenti di scarico più caldi al di fuori dell'alloggiamento della turbina stesso.
L'uso di una fascia termica per scarico ad alta temperatura attorno a un downpipe può ridurre il calore radiante che raggiunge:
tubazioni di aspirazione;
cablaggi;
sistemi frenanti;
paratie;
tunnel della trasmissione;
strutture della carrozzeria circostanti.
Per applicazioni turbo gravose, i materiali in basalto o silice sono generalmente più indicati rispetto al rivestimento in fibra di vetro di base.
Nelle moto i collettori di scarico sono esposti vicino al pilota e alla carenatura circostante.
Per questo motivo, benda termica per scarichi moto viene utilizzata sia per la gestione termica che per la protezione dal contatto superficiale.
Le bende a base di fibra di vetro e basalto vengono comunemente scelte in base alla temperatura e all'aspetto desiderato.
I motori diesel e i generatori operano spesso per lunghi periodi sotto carico costante.
In questi sistemi, l'isolamento dello scarico serve principalmente per:
protezione del personale;
protezione delle apparecchiature vicine;
controllo della temperatura del vano;
riduzione del calore radiante.
I sistemi industriali più grandi possono utilizzare bende, rivestimenti, coperte rimovibili o combinazioni di queste tecnologie.
Entrambi i prodotti isolano i componenti dello scarico, ma la loro costruzione e installazione sono diverse.
La benda termica si installa avvolgendo un nastro tessile stretto attorno al tubo.
È particolarmente adatta per:
collettori;
lunghi tratti di tubo rettilinei;
tubi di scarico di piccolo diametro;
collettori di scarico;
tubi di discesa (downpipe);
sistemi di scarico per motociclette.
Una coperta termica per scarichi è un assemblaggio tessile preformato progettato per adattarsi a un componente specifico.
Le coperte sono più appropriate per:
turbocompressori;
grandi collettori;
silenziatori;
tubi di scarico di grande diametro;
componenti che richiedono un accesso regolare per la manutenzione.
Se il componente deve essere rimosso frequentemente, una coperta riutilizzabile può essere più pratica rispetto a un nastro avvolto in modo permanente.
Uno scudo termico metallico funziona in modo diverso.
Invece di posizionare l'isolante direttamente contro il tubo di scarico, uno scudo metallico riflette o blocca normalmente il calore radiante con un'intercapedine d'aria tra il componente caldo e lo scudo.
Questo rende gli scudi termici metallici utili dove:
è disponibile un flusso d'aria;
il componente caldo deve rimanere esposto;
l'accesso per la manutenzione è importante;
l'isolamento diretto del tubo non è auspicabile.
La benda termica per scarichi è generalmente più facile da installare attorno a geometrie dei tubi complesse, mentre uno scudo termico rigido può essere più appropriato quando si controlla il calore radiante direzionale.
BSTFLEX fornisce sia bende in tessuto che isolamento per scudo termico di scarico, consentendo di adattare il metodo di protezione termica all'installazione effettiva invece di forzare ogni sistema verso la stessa soluzione.
Un utile processo di selezione inizia con cinque domande.
Non selezionare il materiale basandosi solo sulla potenza del motore o sul tipo di veicolo.
Considera entrambi:
temperatura operativa continua;
temperatura di picco di breve durata.
Un motore stradale aspirato, un veicolo da corsa turbocompresso e un generatore diesel industriale possono avere requisiti termici molto diversi.
Acciaio inossidabile, acciaio dolce e altre leghe per scarichi reagiscono in modo diverso ai cicli termici ripetuti e all'esposizione all'umidità.
Anche le condizioni del tubo dovrebbero essere ispezionate prima dell'avvolgimento.
Non coprire corrosione, crepe o saldature danneggiate semplicemente per nasconderle.
Una benda stretta e flessibile è utile attorno a:
curve a raggio stretto;
piccoli collettori per motocicli;
collettori complessi.
Una benda più larga copre i tubi dritti più rapidamente, ma può essere più difficile da posizionare attorno a geometrie complesse.
Veicoli stradali, attrezzature marine e motori industriali possono incontrare:
acqua;
fango;
sale;
olio;
carburante;
polvere.
Questi fattori dovrebbero essere considerati quando si scelgono sia la benda che qualsiasi trattamento superficiale.
Se il tubo o il componente necessita di frequenti ispezioni, una guaina o una coperta rimovibile può ridurre i tempi di manutenzione.
BSTFLEX produce anche High Velocity Jacket Exhaust System Wrap, un approccio a guaina per applicazioni in cui il tradizionale avvolgimento a spirale non è il metodo di installazione preferito.
Due larghezze dominano molte installazioni automobilistiche:
benda da 1 pollice
Più adatta a:
tubazioni di piccolo diametro;
curve strette;
collettori compatti per motocicli;
collettori complessi.
fascia da 2 pollici
Più adatta a:
tubi di scarico dritti più lunghi;
collettori più grandi;
tubi di scarico (downpipe);
applicazioni in cui è importante un'installazione più rapida.
BSTFLEX produce anche formati di fascia termica più larghi per tubi di grande diametro e installazioni industriali.
La larghezza corretta dovrebbe quindi essere selezionata in base al diametro e alla geometria del tubo, piuttosto che presumere che una fascia più larga sia sempre migliore.
Anche la fascia termica corretta può avere prestazioni scarse se installata in modo errato.
Un'installazione tipica prevede:
Ispezione e pulizia del tubo di scarico.
Determinazione del punto di partenza e della direzione di avvolgimento.
Mantenimento di una sovrapposizione costante.
Lavorare progressivamente attorno alle curve senza creare grandi spazi vuoti.
Fissaggio dell'inizio e della fine utilizzando fascette o morsetti in acciaio inossidabile.
Controllo di staffe, sensori e componenti mobili nelle vicinanze.
Nuova ispezione dell'installazione dopo i primi cicli termici.
La sovrapposizione esatta deve seguire le specifiche del prodotto e i requisiti dell'applicazione.
Una sovrapposizione troppo ridotta può lasciare una copertura termica non uniforme.
Una sovrapposizione eccessiva consuma più materiale e crea uno spessore non necessario.
Non esiste una lunghezza del rotolo unica adatta a ogni sistema di scarico.
Il consumo di materiale dipende da:
diametro esterno del tubo;
lunghezza totale del tubo;
larghezza della fascia;
percentuale di sovrapposizione;
numero di curve;
geometria del collettore;
se sono necessari più strati.
Per un progetto OEM o di produzione, l'approccio migliore consiste nel calcolare l'utilizzo del materiale da un disegno reale, un campione di tubo o una specifica di installazione, piuttosto che stimarlo solo dal tipo di veicolo.
BSTFLEX supporta larghezze e lunghezze di rotolo personalizzate per progetti di volume in cui i rotoli di dimensioni standard per la vendita al dettaglio sono inefficienti.
La fascia termica è un isolante termico efficace, ma ha dei limiti.
Non sostituisce:
saldatura di riparazione;
riparazione perdite di scarico;
sostituzione flangia danneggiata;
riparazione strutturale di tubi;
adeguata schermatura termica attorno a componenti estremamente sensibili;
ispezione di routine del sistema di scarico.
Dovrebbe essere trattato come parte di un sistema di gestione termica progettato.
Per alcune installazioni, la soluzione migliore può combinare:
bende termiche per scarichi;
coperte isolanti rimovibili;
barriere riflettenti;
schermi termici in metallo;
guaine protettive per cablaggi e tubi flessibili vicini.
| Applicazione di scarico | Orientamento comune del materiale |
|---|---|
| Collettore automobilistico generico | Fibra di vetro |
| Scarico per motocicli | Fibra di vetro o basalto |
| Collettore ad alte prestazioni | Basalto / stile titanio |
| Downpipe turbo | Basalto o silice |
| Collettore per temperature estreme | Silice |
| Tubo di scarico industriale | Fibra di vetro, silice o composito |
| Scarico motore diesel | Fibra di vetro, silice o composito siliconico |
| Area ad alta abrasione | Costruzione rinforzata o composita |
La scelta finale dovrebbe sempre basarsi sulla temperatura effettiva, sull'ambiente e sul design dell'installazione.
Per produttori e distributori, la specifica delle bende termiche va oltre la scelta di un tipo di fibra.
I requisiti di produzione possono includere:
larghezze non standard;
lunghezze dei rotoli specifiche;
imballaggio a marchio privato;

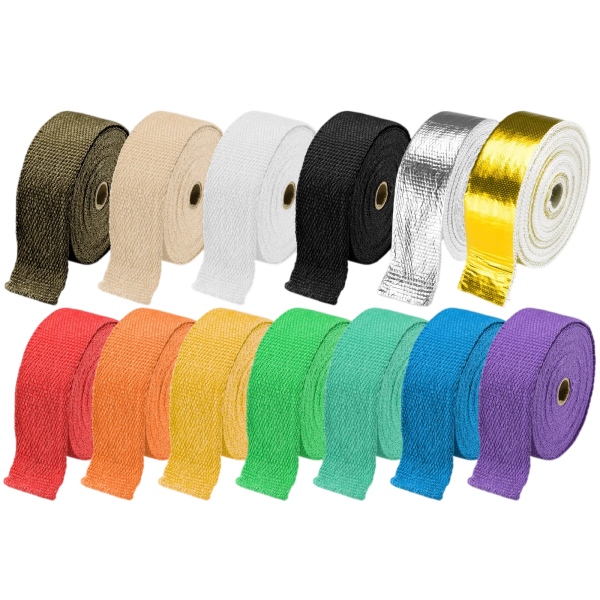

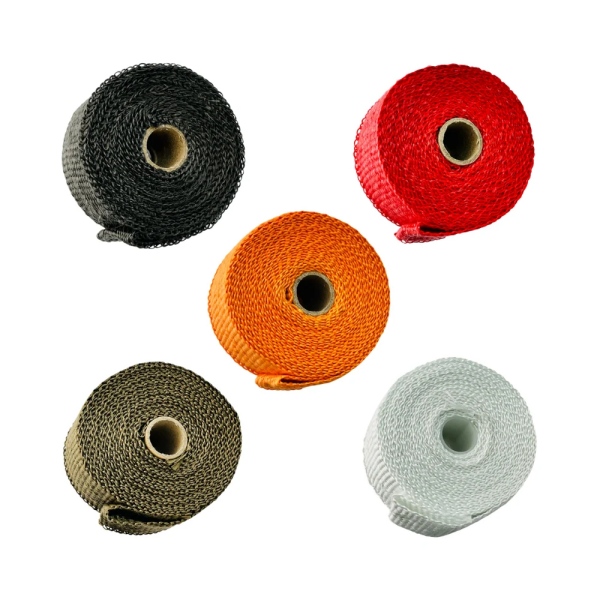

colori personalizzati;
identificazione del materiale;
fascette di fissaggio in acciaio inossidabile;
costruzioni specifiche per l'applicazione;
sviluppo basato su campioni.
BSTFLEX produce prodotti per la protezione termica degli scarichi per applicazioni OEM, di distribuzione e industriali e può sviluppare specifiche attorno al sistema di scarico invece di fornire solo configurazioni di vendita fisse.
Esplora la gamma completa di BSTFLEX Exhaust and Header Heat Wrap per prodotti isolanti per scarichi in fibra di vetro, basalto, silice, compositi e speciali.
Il bendaggio termico per scarichi è un nastro isolante intrecciato ad alta temperatura installato direttamente attorno a tubi di scarico, collettori, collettori di scarico o tubi discendenti per ridurre il calore radiante e migliorare il contenimento termico.
Nella maggior parte delle applicazioni automobilistiche e industriali, i termini si riferiscono alla stessa famiglia generale di prodotti. "Bendaggio termico per scarichi" enfatizza la sua funzione di isolamento termico, mentre "bendaggio per scarichi" è il termine commerciale più ampio.
Non esiste un unico materiale migliore. La fibra di vetro è adatta per molte applicazioni generali, il basalto è comunemente scelto per sistemi a prestazioni più elevate e il bendaggio ad alto contenuto di silice è appropriato per un'esposizione a temperature più severe.
Sì. I tubi discendenti sono un'applicazione comune per il bendaggio per scarichi ad alta temperatura. Il materiale deve essere selezionato in base alle temperature di scarico continue e di picco effettive.
Di solito no. I prodotti commercializzati come bendaggio per scarichi in titanio sono comunemente realizzati in basalto o fibre derivate da roccia vulcanica piuttosto che in titanio metallico.
No. Il bendaggio termico standard per scarichi è destinato alla gestione del calore, non alla riparazione strutturale di tubi o perdite.
Il bendaggio stretto è generalmente più facile da installare attorno a tubi di piccolo diametro e curve strette, mentre il bendaggio più largo è più veloce su tubi di scarico più grandi o più dritti.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tel/Whatsapp : 0086-15856303740
e-mail : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
