Un sistema di scarico diesel utilizzato su macchinari pesanti non è semplicemente uno scarico automobilistico che opera su scala maggiore. Lunghi cicli di lavoro, vani motore ristretti, vibrazioni, polvere, contaminazione da olio e manutenzione ripetuta cambiano il modo in cui l'isolamento termico dovrebbe essere specificato.
La fascia termica per scarico diesel può essere utilizzata su tubi di scarico idonei, collettori e tubazioni adiacenti al turbocompressore per ridurre il trasferimento di calore verso tubi, cablaggi, pannelli della carrozzeria e altri componenti vicini. La struttura corretta dipende dalla temperatura, dalla geometria del tubo, dalle condizioni di esposizione e dall'accesso di manutenzione richiesto.
BSTFLEX fornisce fascia termica per scarico e collettori in fibra di vetro, titanio, silice, composito di silicone e strutture rinforzate per applicazioni di scarico diesel, fuoristrada e industriali.
Non specificare un unico nastro per un intero gruppo di scarico senza prima separare le diverse zone termiche e meccaniche.
| Zona di scarico | Problema principale di selezione | Approccio di protezione termica da valutare |
|---|---|---|
| Uscita del turbo e tubo di discesa caldo | Elevata temperatura prolungata e spazio ridotto | Fascia termica per scarico in titanio o silice, in base alla temperatura misurata |
| Collettore e tubo di collegamento | Geometria complessa e cicli termici ripetuti | Fascia o isolamento rimovibile sagomato a seconda dell'accesso per la manutenzione |
| Tubo di scarico lungo e dritto | Copertura efficiente e protezione dal calore per personale e componenti | Fibra di vetro, rivestimento composito o altra struttura di fasciatura adatta |
| Sezione fuoristrada esposta | Abrasione, detriti e contatto meccanico | Fascia termica per scarico rinforzata o protezione meccanica separata |
| Giunto flessibile | Assorbimento di movimenti e vibrazioni | Mantenere disponibile la funzione di movimento; non fasciare automaticamente attraverso il giunto |
| Componente di post-trattamento | Temperatura interna controllata e requisiti del produttore | Seguire le specifiche dell'apparecchiatura prima di aggiungere un isolamento diretto |
Questo approccio per zone evita un errore di specifica comune: selezionare un materiale dal suo valore di temperatura massima e applicarlo a ogni componente.
Un motore diesel per impieghi pesanti può funzionare per ore sotto carico costante. Escavatori, pale caricatrici, attrezzature agricole, generatori e motori industriali possono subire un'esposizione termica molto più lunga rispetto a un veicolo utilizzato per brevi viaggi su strada.
Ciò cambia le priorità di selezione. Le condizioni di servizio continuo diventano più importanti di una breve valutazione di picco. L'installazione potrebbe anche dover resistere a:
| Vibrazioni | Il movimento ripetuto può allentare i fissaggi terminali o usurare l'isolamento contro le staffe vicine. |
| Polvere e detriti | Gli ambienti fuoristrada possono contaminare o danneggiare meccanicamente l'isolamento esposto. |
| Contaminazione da olio e carburante | Le perdite devono essere riparate prima che contaminino l'isolamento termico. |
| Acqua e fango | Le apparecchiature da esterno richiedono considerazione per quanto riguarda drenaggio, asciugatura e ispezione. |
| Accesso per la manutenzione | Filtri, sensori, fascette e componenti di scarico rimovibili devono rimanere accessibili per la manutenzione. |
Per questo motivo, la migliore benda termica per scarichi di macchinari pesanti non è automaticamente lo stesso prodotto utilizzato sui collettori di una moto o in applicazioni da gara di breve durata.
La fibra di vetro rimane una scelta pratica laddove la temperatura operativa effettiva rientra nelle capacità del prodotto selezionato.
Può essere presa in considerazione per tubi di scarico diesel relativamente semplici in cui il requisito principale è il contenimento termico piuttosto che l'esposizione a temperature estreme o una forte resistenza all'abrasione esterna.
BSTFLEX Bendaggio per scarico in fibra di vetro nera offre un'opzione in prodotto di fibra di vetro per applicazioni in cui è richiesta una finitura scura.
Prima di specificare la fibra di vetro per un motore diesel, confermare la temperatura costante del tubo sotto il carico massimo previsto. Una temperatura misurata durante il funzionamento al minimo non è sufficiente per le apparecchiature che in seguito funzioneranno continuamente sotto carico.

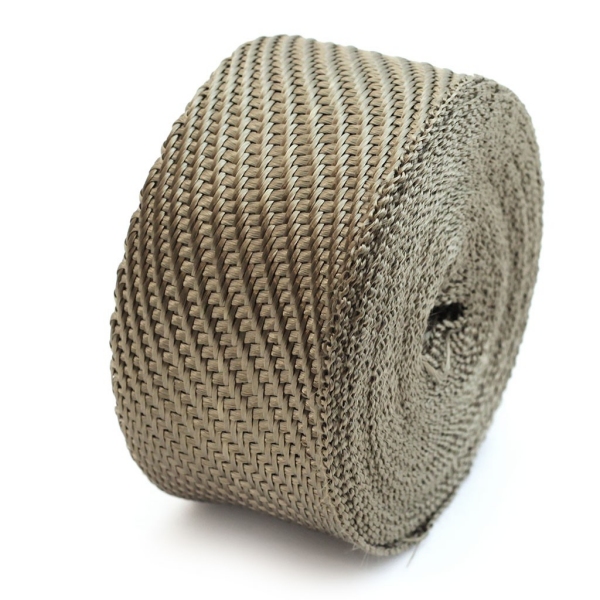

Il bendaggio per scarico in titanio viene comunemente valutato quando il margine termico richiesto è superiore a quello della struttura in fibra di vetro per uso generale proposta.
I luoghi pertinenti possono includere downpipe del turbo, tubi di scarico ad alto carico e installazioni diesel orientate alle prestazioni.
BSTFLEX Bendaggio per tubo di scarico in titanio nero offre un'opzione in titanio all'interno della gamma di prodotti C15.
La selezione dovrebbe comunque basarsi sulle effettive condizioni operative. La parola “titanio” è una descrizione di prodotto industriale e non deve essere interpretata nel senso che il bendaggio tessile sia realizzato in fibra di titanio metallico.
La benda isolante per scarichi in silice dovrebbe essere valutata quando la temperatura dello scarico supera le capacità pratiche delle soluzioni a temperatura inferiore prese in considerazione.
I candidati tipici includono le tubazioni adiacenti al turbo, i sistemi diesel ad alto carico continuo e altre sezioni dello scarico in cui è richiesto un margine di temperatura aggiuntivo.
BSTFLEX Benda termica per scarichi e collettori ad alta temperatura Inferno offre un'opzione a base di silice per applicazioni termiche impegnative.
Non scegliere la silice semplicemente perché ha una resistenza del materiale superiore. Un materiale premium ad alta temperatura potrebbe aggiungere costi non necessari dove una benda isolante per scarichi in fibra di vetro o Titanium soddisfa già le condizioni operative convalidate.
Alcune installazioni diesel e industriali richiedono qualcosa in più rispetto a una semplice superficie tessile intrecciata.
BSTFLEX Benda per scarico in silicone, composito in fibra di vetro e rivestimento in silicone unisce l'isolamento in fibra di vetro a un esterno rivestito in silicone.
Questa costruzione può essere valutata laddove il progetto richiede una superficie esterna più rifinita, il contenimento delle fibre o caratteristiche di manipolazione specifiche.
La pagina del prodotto elenca attualmente larghezze di 25, 38, 50, 75 e 100 mm e un intervallo di spessore pubblicato di 2–3 mm. Per forniture OEM ripetitive, specificare uno spessore richiesto e una tolleranza anziché ordinare solo dall'ampio intervallo.
Mantenere separate la capacità di temperatura della fibra, del rivestimento e del prodotto completo durante la specifica. La massima capacità di temperatura di un componente non deve essere automaticamente considerata come la temperatura di esercizio del composito finito.
Escavatori, pale caricatori, macchinari agricoli e altre attrezzature fuoristrada possono esporre l'isolamento dello scarico a un'usura meccanica che non si verifica in un vano motore protetto.
BSTFLEX Fascia termica per scarico Pro Black combina uno strato isolante in fibra di vetro ad alta temperatura con una struttura esterna in acciaio inossidabile 304.
Questa struttura rinforzata può essere valutata laddove la resistenza all'abrasione e la protezione della superficie tessile esposta siano importanti.
Tuttavia, il rinforzo non sostituisce un corretto instradamento o una protezione meccanica. Se lo scarico urta ripetutamente contro un elemento del telaio, una staffa o detriti, è necessario correggere il problema di installazione anziché pretendere che la fasciatura assorba l'impatto strutturale.
La fasciatura per tubi di scarico diesel deve essere scelta in base a dati realistici sul ciclo di lavoro.
Quando si richiede l'approvazione del materiale, identificare:
| Informazioni termiche | Perché è importante |
|---|---|
| Temperatura normale del tubo costante | Definisce il continuo primarioesposizione di s. |
| Condizione di carico massimo sostenuto | Mostra se il funzionamento normale si avvicina al limite del materiale. |
| Temperatura di picco di breve durata | Aiuta a valutare le escursioni temporanee separatamente dal servizio continuo. |
| Posizione di misurazione | La superficie del tubo, i gas di scarico e la superficie dell'involucro esterno sono misurazioni diverse. |
| Durata del picco | Un breve transitorio e un evento di trenta minuti non dovrebbero essere trattati come equivalenti. |
Evita di scegliere un prodotto solo perché la sua scheda tecnica mostra il numero più alto. Verifica se quel numero si riferisce al contatto continuo, all'esposizione intermittente, al calore radiante o alla fibra grezza anziché al nastro finito.
Le moderne attrezzature diesel possono includere un filtro antiparticolato diesel, un catalizzatore di ossidazione, componenti SCR e sensori di temperatura. Questi componenti operano all'interno di una strategia termica controllata.
Non avvolgere automaticamente un intero gruppo di post-trattamento.
Isolare un componente può alterare il calore trattenuto, la temperatura della superficie esterna e l'ambiente termico circostante. Le specifiche del produttore dell'attrezzatura dovrebbero determinare se è consentito l'isolamento a contatto diretto e dove inizia e finisce la copertura.
In alcuni progetti di veicoli pesanti, l'isolamento termico viene utilizzato sulle tubazioni tra il turbocompressore e i componenti di post-trattamento a valle, lasciando scoperte le giunzioni di movimento o componenti specifici. La disposizione esatta è specifica del sistema e non dovrebbe essere generalizzata a tutti i motori diesel.
Per i progetti BSTFLEX, identificare il componente sul disegno anziché descrivere l'intero gruppo solo come "scarico DPF".
I sistemi di scarico diesel includono frequentemente giunti flessibili per accogliere vibrazioni, dilatazione termica e movimento del motore.
Un rivestimento applicato strettamente può interferire con il movimento previsto del giunto o creare un'usura aggiuntiva in corrispondenza della transizione.
Laddove sia richiesta protezione termica attorno a una sezione flessibile, valutare un metodo di isolamento progettato per preservare tale movimento. Una giacca rimovibile, uno schermo esterno o una copertura flessibile appositamente progettata potrebbero essere più appropriati rispetto al normale avvolgimento a spirale.
La benda per scarico è pratica su sezioni tubolari accessibili dove è accettabile un'installazione permanente.
Una coperta termica rimovibile diventa più interessante quando:
| Il componente richiede ispezioni o rimozioni di routine. |
| La forma dello scarico è troppo irregolare per un bendaggio a spirale controllato. |
| I tubi di grande diametro richiedono uno spessore di isolamento definito. |
| I tecnici di assistenza necessitano di un accesso rapido a flange, sensori o giunti. |
Non forzare ogni componente di scarico diesel in un unico metodo di isolamento. Una macchina completa può legittimamente utilizzare la benda su un tubo, una coperta rimovibile su un altro componente e uno schermo termico metallico vicino ad apparecchiature sensibili.
La larghezza influisce sia sulla velocità di installazione sia sulla capacità del materiale di seguire la geometria del tubo.
Una benda più stretta è più facile da posizionare attorno a curve strette e tubi di piccolo diametro. Una benda più larga può coprire sezioni dritte più grandi in modo più efficiente.
Per i progetti industriali, formati più ampi potrebbero essere più pratici rispetto alle misure da 1 pollice e 2 pollici comunemente associate alle applicazioni automobilistiche. Laddove BSTFLEX offre una costruzione più ampia, confermare che la larghezza scelta possa comunque seguire le curve e le transizioni sul gruppo effettivo.
Non dare per scontato che un nastro da 100 mm sia automaticamente più efficiente semplicemente perché il tubo è di grandi dimensioni. Testare la curva più difficile prima di approvare la larghezza per l'intero sistema.
Il consumo di materiale dipende dal diametro esterno del tubo, dalla lunghezza coperta, dalla larghezza del nastro, dalla sovrapposizione e dalla geometria del tubo.
BSTFLEX fornisce un Calcolatore per nastro di scarico e guida alle dimensioni per la pianificazione iniziale della quantità.
Per le macchine pesanti, includere un margine aggiuntivo per:
| curve a raggio ampio e composte; |
| transizioni di diametro; |
| spazio libero per le flange; |
| ritenzione delle estremità; |
| variazioni di installazione in produzione. |
Per la produzione ripetuta, l'approccio più affidabile consiste nell'installare il materiale selezionato su un gruppo effettivo e registrare la lunghezza utilizzabile consumata prima di definire i requisiti di rotolo o lunghezza di taglio per la produzione.
Il nastro termico non deve celare un problema meccanico esistente.
Prima dell'installazione, ispezionare il tubo e le saldature per rilevare perdite, crepe e corrosione significativa. Correggere le perdite di olio, carburante o liquido di raffreddamento che potrebbero contaminare l'isolamento.
Dopo l'installazione, mantenere un programma di ispezione adeguato all'apparecchiatura. Prestare attenzione a:
| sovrapposizioni allentate o spostate; |
| fissaggi di estremità danneggiati; |
| abrasione vicino alle staffe; |
| contaminazione da fluidi; |
| danni causati da interventi di manutenzione o detriti. |
Non dare per scontato che un tubo nastrato non necessiti più di ispezione.
Un progetto OEM di nastro per scarico diesel dovrebbe definire qualcosa di più di un semplice nome di materiale.
| Informazioni per la richiesta di offerta (RFQ) | Dettaglio consigliato |
|---|---|
| Tipo di apparecchiatura | Escavatore, pala caricatrice, macchina agricola, generatore, motore industriale o altra applicazione |
| Posizione dello scarico | Uscita del turbo, tubo discarico, collegamento del collettore o sezione del tubo diritto |
| Dimensioni del tubo | Diametro esterno, lunghezza coperta, curve e transizioni |
| Temperatura di esercizio | Temperatura costante, temperatura di picco e durata del picco |
| Ambiente | Polvere, umidità, abrasione, esposizione all'olio e condizioni di servizio |
| Preferenza di materiale | Fibra di vetro, titanio, silice, composito in silicone o costruzione rinforzata |
| Formato di fornitura | Rotoli, lunghezze personalizzate, kit o altra configurazione concordata |
| Quantità | Quantità di prototipi e domanda di produzione prevista |
Per lunghezze di rotolo personalizzate, imballaggio, ferramenta di fissaggio e forniture ripetute, consultareProduttore di nastri termoisolanti per scarichi per forniture OEM e a marchio privato.
Non esiste un materiale migliore in assoluto. La fibra di vetro può adattarsi a molte applicazioni generali, il titanio può offrire un'opzione per temperature più elevate, la silice può essere valutata per calore più intenso e strutture rinforzate o in composito di silicone possono essere scelte laddove i requisiti ambientali o meccanici siano importanti.
Sì, su sezioni di scarico idonee in cui il materiale, la temperatura e il metodo di installazione siano stati approvati. I macchinari pesanti richiedono particolare attenzione a vibrazioni, abrasione, contaminazione e accesso per la manutenzione.
Non dare per scontato che il bendaggio diretto sia consentito. I componenti di post-trattamento operano all'interno di un sistema a temperatura controllata. Seguire i requisiti del costruttore dell'attrezzatura prima di isolare un DPF, un catalizzatore o un componente associato.
Non automaticamente. Un giunto flessibile deve potersi muovere. La protezione termica attorno a quell'area deve preservarne la funzione prevista.
No. La silice offre un'opzione di materiale per temperature più elevate, ma la fibra di vetro può essere sufficiente e più economica laddove il suo intervallo operativo convalidato soddisfa l'applicazione.
Potrebbe valere la pena valutare una costruzione rinforzata laddove il tessuto esposto richieda una protezione meccanica aggiuntiva. Correggere il contatto ripetuto e il gioco inadeguato anziché affidarsi esclusivamente al rinforzo.
Sì. I progetti possono essere esaminati per materiale, larghezza, lunghezza del rotolo, lunghezza di taglio, ferramenta di fissaggio e imballaggio OEM in base al gruppo di scarico effettivo e ai requisiti dell'ordine.
Inviare a BSTFLEX il disegno dello scarico, le dimensioni dei tubi, la temperatura di esercizio continua, il picco di esposizione e le condizioni ambientali. Identificare le sezioni che richiedono isolamento e i componenti che devono rimanere accessibili per la manutenzione.
Confronta le costruzioni disponibili nella gamma BSTFLEX Exhaust and Header Heat Wrap, oppure utilizza la pagina di prodotto pertinente per benda per scarico in fibra di vetro, benda per scarico in titanio, benda per scarico in silice, rivestimento per scarico in composito di silicone o benda per scarico rinforzata.
