La gestione del calore dello scarico non si limita più a impedire che un tubo caldo tocchi i componenti vicini. Le moderne piattaforme dei veicoli collocano collettori di scarico, turbocompressori, convertitori catalitici, sensori, cablaggi, sistemi di alimentazione e moduli elettronici in spazi sempre più compatti. Il risultato è un ambiente termico impegnativo in cui la scelta del materiale dello schermo termico automobilistico può influenzare direttamente la durata dei componenti, la libertà di progettazione degli spazi e l'affidabilità del veicolo.
Non esiste un singolo metallo ideale per ogni posizione dello scarico. Uno schermo sottoscocca posizionato a diversi centimetri da un tubo di scarico ha requisiti diversi rispetto a uno schermo montato attorno a un turbocompressore o a un convertitore catalitico. Gli ingegneri selezionano quindi il materiale dello schermo termico dello scarico in base alla fonte di calore effettiva, allo spazio d'aria disponibile, alla geometria del componente, al livello di vibrazione, all'esposizione alla corrosione e all'obiettivo di peso.
BSTFLEX produce materiali metallici goffrati per schermi termici destinati a progetti di gestione termica automobilistica e industriale, inclusi foglio barriera termica in acciaio inossidabile, materiale per schermo termico in alluminio goffrato e materiale per schermo termico in lega 625 Inconel.
La temperatura intorno a un sistema di scarico non è uniforme. Il carico termico cambia significativamente da una posizione all'altra, motivo per cui specificare un unico materiale per schermi termici per un intero veicolo può comportare peso non necessario, costi eccessivi o protezione insufficiente.
Le aree più impegnative sono generalmente concentrate vicino al motore e al sistema di post-trattamento dei gas di scarico. Le zone calde tipiche includono:
Lo scopo dello schermo è normalmente ridurre il calore radiante che raggiunge i componenti adiacenti piuttosto che semplicemente coprire la superficie calda. Una gestione termica automobilistica efficace dipende quindi dal materiale, dalla geometria dello schermo, dal metodo di montaggio e dallo spazio d'aria tra la fonte di calore e la barriera.
Per la maggior parte dei programmi automobilistici, tre famiglie di metalli coprono la maggior parte dei requisiti degli schermi termici rigidi: alluminio, acciaio inossidabile e leghe di nichel ad alte prestazioni come Inconel 625.
| Posizione automobilistica | Scelta comune del materiale | Motivo principale di progettazione |
|---|---|---|
| Barriera radiante nel vano motore | Alluminio | Peso ridotto e buona riflessione del calore radiante |
| Schermatura dello scarico sottoscocca | Alluminio o acciaio inossidabile | Copertura di grandi aree con peso controllato |
| Collettore di scarico | Acciaio inossidabile | Cicli termici e durata meccanica |
| Convertitore catalitico | Acciaio inossidabile | Elevata esposizione al calore, vibrazioni e resistenza alla corrosione |
| Marmitta e silenziatore | Alluminio o acciaio inossidabile | Dipende dalla temperatura, dalla posizione e dall’ambiente del veicolo |
| Area del turbocompressore | Acciaio inossidabile o Inconel 625 | Maggiore sollecitazione termica e cicli termici ripetuti |
| Motorsport e zone di scarico estreme | Inconel 625 | Resistenza alle alte temperature e all’ossidazione |
Questa tabella rappresenta un punto di partenza piuttosto che una specifica universale. Lo spessore del materiale, il grado della lega, la distanza dalla superficie di scarico e la geometria del componente possono modificare sostanzialmente le prestazioni finali.

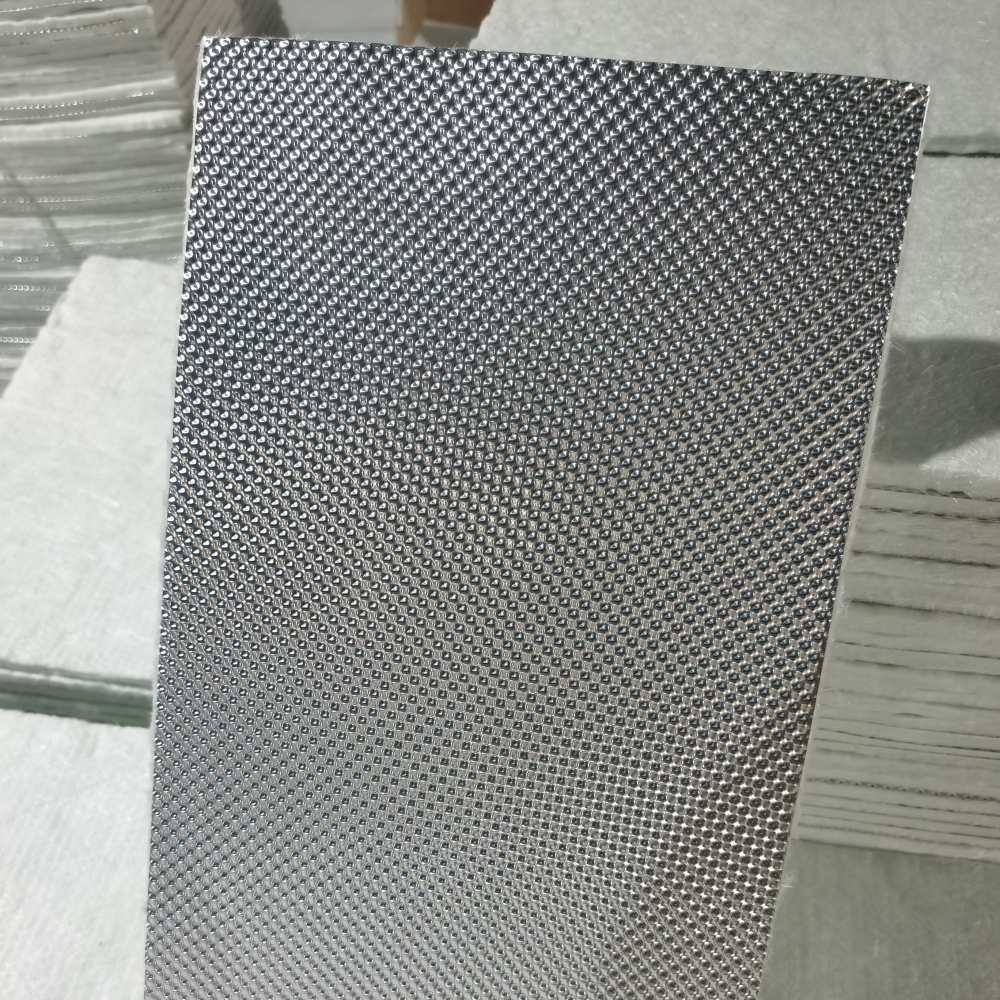

Un collettore di scarico è una delle posizioni più difficili per uno scudo termico metallico rigido. Lo scudo può essere installato vicino alla fonte di calore, sottoposto alle vibrazioni del motore e sottoposto ripetutamente a cicli tra le condizioni ambientali e le temperature di esercizio elevate.
Per questo motivo, l’acciaio inossidabile è ampiamente considerato un materiale pratico per gli scudi termici dei collettori di scarico. La sua combinazione di resistenza meccanica, resistenza all’ossidazione e resistenza alla corrosione lo rende adatto a scudi sagomati che devono mantenere la propria geometria durante ripetuti cicli di riscaldamento e raffreddamento.
Il foglio barriera termica in acciaio inossidabile goffrato è progettato per applicazioni in cui una costruzione metallica sottile richiede una maggiore rigidità. Il profilo goffrato rinforza la geometria del foglio senza fare esclusivo affidamento su un maggiore spessore del metallo.
I convertitori catalitici possono generare carichi termici concentrati sotto il veicolo e vicino al pianale dell’abitacolo, ai cablaggi, alle linee dei freni, ai sistemi di alimentazione o ad altri componenti sensibili alla temperatura. Pertanto, uno scudo per convertitore catalitico deve resistere sia all’esposizione termica sia al difficile ambiente meccanico presente sotto un veicolo.
L’acciaio inossidabile viene spesso scelto perché può sopportare il calore, la contaminazione stradale e le vibrazioni ripetute mantenendo la stabilità strutturale. A seconda dell’architettura dello scudo, uno strato di acciaio inossidabile stampato o goffrato può anche essere combinato con un’intercapedine d’aria o uno strato isolante per aumentare l’effetto barriera termica.
Per barriere secondarie meno esposte, situate più lontano dal convertitore, anche l’alluminio leggero può essere appropriato. La scelta progettuale dovrebbe basarsi sulle condizioni termiche misurate o calcolate, piuttosto che sul solo nome del componente.

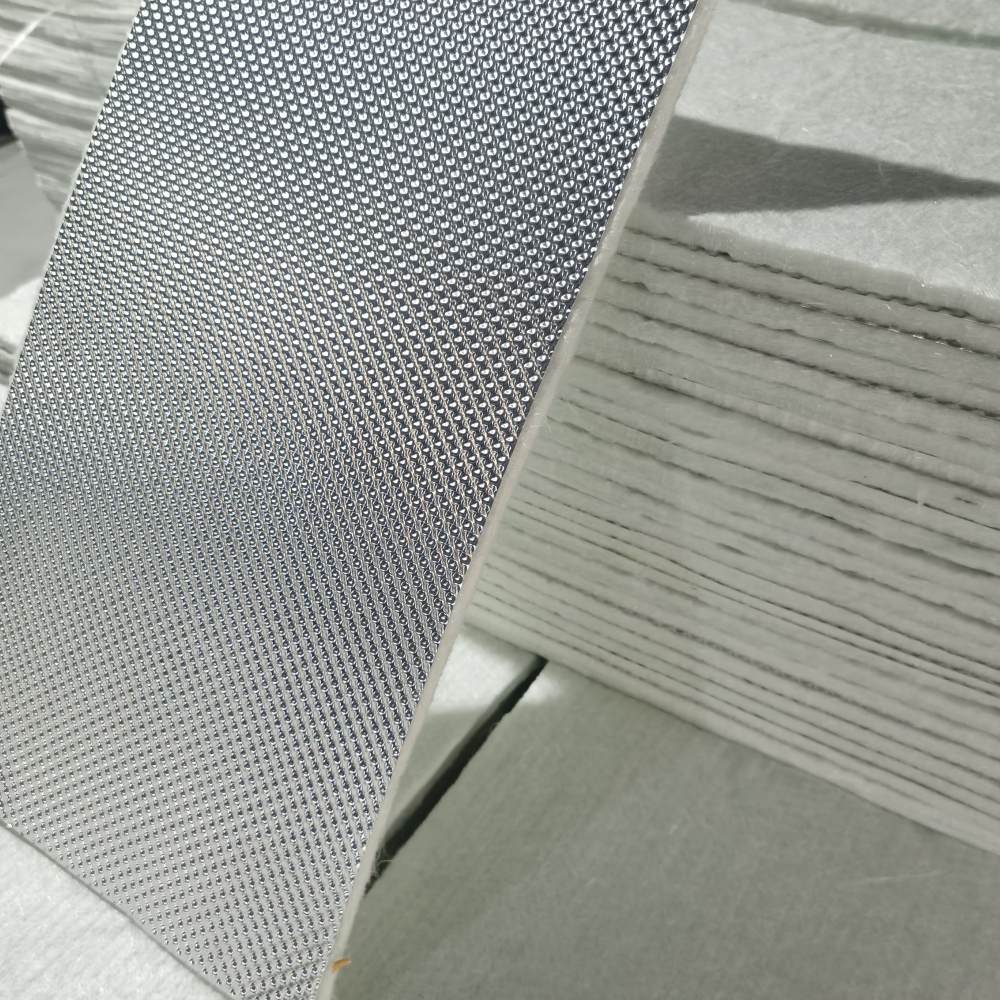

Uno scudo termico per il sottoscocca spesso copre una superficie molto più ampia rispetto a uno scudo per collettore. Il peso eccessivo del materiale diventa più importante quando lo scudo si estende lungo un tunnel di scarico, un pianale o una zona del serbatoio del carburante.
È qui che il materiale per scudi termici in alluminio goffrato offre un utile vantaggio ingegneristico. La bassa densità dell’alluminio consente di proteggere un’ampia superficie con un aumento relativamente ridotto della massa del veicolo.
Le applicazioni tipiche includono:
La goffratura è particolarmente utile sui pannelli in alluminio di grandi dimensioni perché un motivo superficiale tridimensionale aumenta la rigidità e aiuta a controllare il movimento, le vibrazioni e la deformazione del pannello.

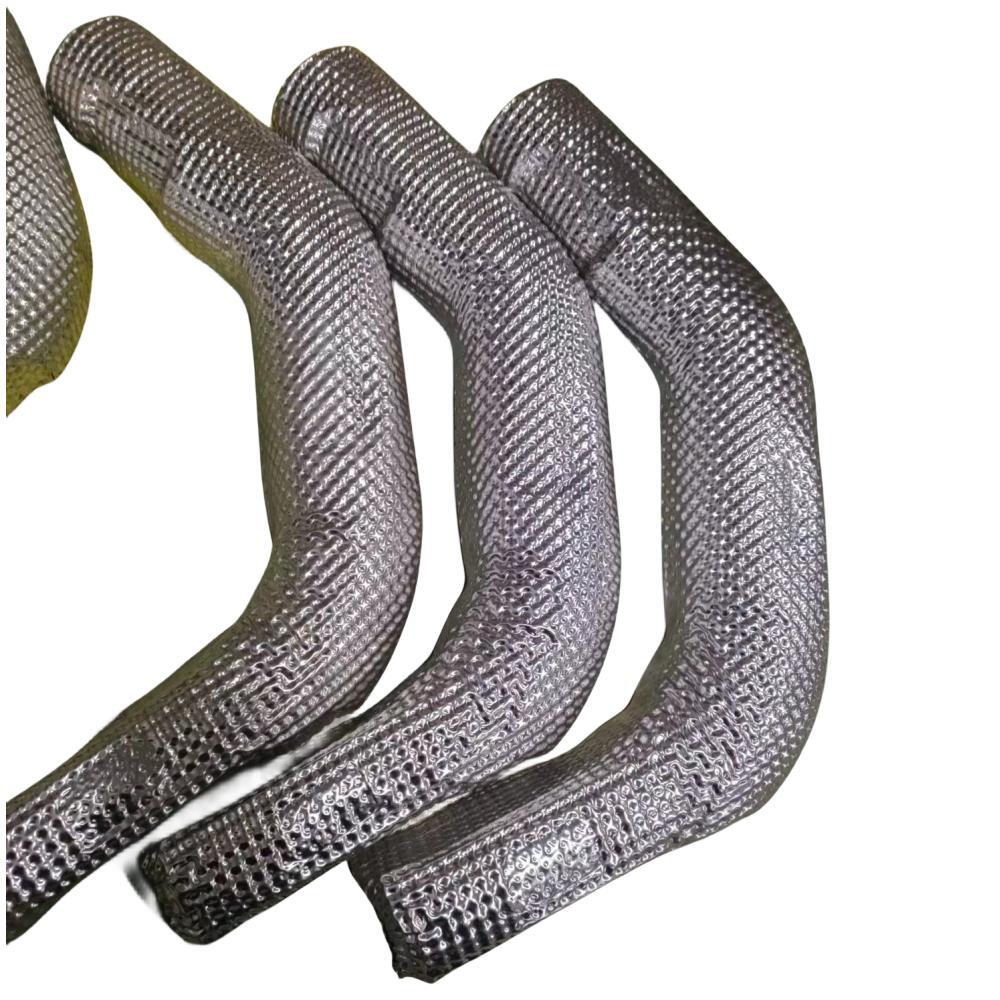

La gestione termica del vano motore comporta un problema diverso dalla schermatura diretta dello scarico. L’obiettivo è spesso impedire che l’energia radiante proveniente da un collettore, un turbocompressore o un tubo di scarico riscaldi i componenti di aspirazione adiacenti, i cablaggi, i dispositivi elettronici o i pannelli della carrozzeria.
Per queste barriere secondarie, l’alluminio è spesso un materiale efficiente per gli scudi termici del motore perché combina leggerezza, buona formabilità ed efficace riflessione del calore radiante.
I tipici scudi in alluminio per il vano motore possono essere installati tra:
Tuttavia, se lo schermo si trova estremamente vicino a un componente di scarico ad alta temperatura, l'acciaio inossidabile o una lega per temperature più elevate possono essere più appropriati.
Un turbocompressore rappresenta una delle più elevate concentrazioni termiche nel vano di un motore a combustione. Oltre alle elevate temperature di esercizio, le applicazioni con turbocompressore comportano rapidi cambiamenti di temperatura, spazio di installazione limitato e intensa esposizione al calore radiante di tubi flessibili, cablaggi e strutture del veicolo nelle vicinanze.
L'acciaio inossidabile rimane adatto a molti progetti di schermi termici per turbocompressori di serie, in particolare quando la geometria dello schermo e l'intercapedine d'aria sono progettate correttamente. Per motori sottoposti a condizioni estreme, applicazioni di durata e sistemi di scarico da competizione, le leghe a base di nichel possono offrire prestazioni aggiuntive.
BSTFLEXMateriale per schermo termico in lega Inconel 625 è destinato ad ambienti termici impegnativi che richiedono una maggiore resistenza all'ossidazione, alla corrosione e alla perdita di resistenza meccanica a temperature elevate.
L'Inconel non dovrebbe sostituire automaticamente l'acciaio inossidabile semplicemente perché è una lega dalle prestazioni superiori. Il materiale ha un costo maggiore e dovrebbe normalmente essere specificato quando l'ambiente operativo lo giustifica.
Le applicazioni che possono giustificare l'uso di Inconel 625 includono:
Quando l'acciaio inossidabile convenzionale soddisfa già i requisiti termici e meccanici, l'uso dell'Inconel può aumentare i costi senza offrire un vantaggio significativo al sistema. La corretta selezione del materiale rappresenta quindi un equilibrio tra prestazioni termiche, durata, requisiti di produzione e costo totale del programma.
Un errore comune nella progettazione degli schermi termici consiste nel concentrarsi esclusivamente sulla lega, ignorando lo spazio tra lo schermo e la fonte di calore.
Un'intercapedine d'aria può influire significativamente sulle prestazioni di una barriera termica metallica. Anziché posizionare lo schermo termico direttamente contro il componente caldo, gli ingegneri creano spesso una separazione controllata che limita il trasferimento di calore per conduzione e consente alla superficie metallica di funzionare principalmente come barriera radiante.
Le variabili di progettazione importanti includono:
Di conseguenza, uno schermo termico più sottile e posizionato correttamente può offrire prestazioni migliori rispetto a una lamiera più pesante installata con una distanza termica inadeguata.
Gli schermi termici metallici per automobili sono spesso goffrati perché una lamiera piana molto sottile può non avere la rigidità necessaria per componenti grandi o complessi. L'aggiunta di un motivo sagomato modifica il comportamento strutturale della lamiera e consente agli ingegneri di creare componenti leggeri con una rigidità migliorata.
A seconda del progetto, la goffratura può contribuire a:
È possibile sviluppare diverse geometrie di goffratura in base allo spessore della lamiera richiesto, al processo di formatura e alla forma del componente finito.
Non tutti i problemi termici possono essere risolti con un singolo strato metallico. Carichi termici elevati o spazio di installazione limitato possono richiedere una costruzione dello schermo multistrato.
Un singolo foglio metallico goffrato è adatto quando la riduzione del calore radiante e la separazione meccanica sono sufficienti. I sistemi più impegnativi possono incorporare due rivestimenti metallici con un'intercapedine d'aria o uno strato isolante posizionato tra di essi.
Gli assemblaggi multistrato possono essere utili intorno a:
Il vantaggio di una costruzione multistrato dovrebbe essere valutato rispetto a peso aggiuntivo, complessità di formatura e costi di produzione.
Aumentare lo spessore del metallo può migliorare la resistenza meccanica, ma un materiale più spesso non crea automaticamente una barriera termica proporzionalmente migliore.
Uno scudo termico gestisce principalmente l'energia radiante e limita il trasferimento di calore ai componenti vicini. La sua efficacia dipende quindi fortemente dalle caratteristiche della superficie, dalla geometria e dalla distanza. Selezionare metallo inutilmente spesso può aumentare il peso del componente e il consumo di materiale senza risolvere il problema termico di progettazione sottostante.
Per lo sviluppo OEM, lo spessore della lamiera dovrebbe essere selezionato insieme a:
Una specifica utile dello scudo termico dovrebbe descrivere più del semplice nome del metallo. Fornire dati realistici sull'applicazione consente al produttore di raccomandare una costruzione appropriata e riduce cicli di sviluppo non necessari.
Le informazioni ingegneristiche includono generalmente:
Quando il materiale non è ancora stato specificato, BSTFLEX può esaminare le condizioni di installazione e assistere i clienti nella valutazione delle opzioni di scudi termici in alluminio, acciaio inossidabile e Inconel.
Gli stessi principi di selezione dei materiali si estendono oltre le autovetture. Le barriere termiche metalliche rigide sono richieste anche in veicoli commerciali, macchinari agricoli, attrezzature da costruzione, ATV, motociclette, generatori e altre apparecchiature alimentate da motori.
Le attrezzature pesanti possono creare un ambiente più difficile perché i sistemi di scarico funzionano per lunghi periodi sotto carico e possono essere esposti a polvere, fango, umidità e impatti meccanici. In queste situazioni, la durata del materiale e la progettazione del montaggio possono diventare più importanti rispetto al raggiungimento del peso minimo possibile dello scudo.
Per veicoli ad alte prestazioni e da corsa, le priorità ingegneristiche possono spostarsi nuovamente verso una resistenza a temperature estreme, un'imballatura compatta e la protezione di componenti altamente sensibili alla temperatura.
BSTFLEX fornisce diversi materiali metallici rigidi per scudi termici, così i clienti possono abbinare il metallo alla zona termica invece di utilizzare un unico materiale per ogni applicazione.
Adatto per collettori di scarico, convertitori catalitici, silenziatori, tubi di scarico e zone calde automobilistiche con elevate esigenze meccaniche.
Visualizza materiale dello schermo termico in acciaio inossidabile
Adatto per protezioni sottoscocca leggere, barriere nel vano motore, tunnel della trasmissione e protezione termica radiante secondaria.
Visualizza materiale dello schermo termico in alluminio
Adatto per turbocompressori, sistemi di scarico per motorsport e altre applicazioni in cui calore estremo e condizioni operative gravose giustificano una lega di nichel ad alte prestazioni.
Visualizza materiale dello schermo termico Inconel 625
Il miglior materiale per uno schermo termico automobilistico dipende dalla zona di installazione. L'alluminio è comunemente utilizzato per barriere radianti leggere, l'acciaio inossidabile è ampiamente scelto intorno ai componenti dello scarico e le leghe Inconel sono utilizzate dove esigenze termiche e meccaniche eccezionalmente elevate ne giustificano l'impiego.
L'acciaio inossidabile è un punto di partenza comune per gli schermi termici dello scarico perché combina capacità di resistenza alla temperatura, robustezza meccanica e resistenza alla corrosione. L'alluminio può essere adatto per barriere secondarie più lontane dalla fonte di calore, mentre l'Inconel può essere preso in considerazione per condizioni di scarico estreme.
L'acciaio inossidabile è ampiamente utilizzato per gli schermi termici dei collettori di scarico perché l'applicazione comporta calore radiante elevato, vibrazioni e cicli termici ripetuti. La scelta finale del materiale dovrebbe considerare la temperatura operativa effettiva, la distanza dal collettore e la costruzione dello schermo.
L'acciaio inossidabile è adatto per molti schermi termici di turbocompressori di produzione. I sistemi turbo da competizione ad alta potenza e a temperature estreme possono richiedere un materiale a base di nichel come Inconel 625.
Sì. L'alluminio è efficace come barriera termica radiante leggera quando la temperatura operativa e la distanza dalla fonte di scarico sono appropriate. È particolarmente utile per schermi sottoscocca e del vano motore dove la riduzione della massa è importante.
Il profilo goffrato aumenta la rigidità della lamiera sottile, consentendo ai produttori di ridurre il peso mantenendo forma e resistenza alle vibrazioni. Le prestazioni termiche dipendono quindi dal design complessivo, inclusi il traferro e il posizionamento dello schermo.
Sì. BSTFLEX supporta progetti OEM di protezione termica con spessori del materiale, dimensioni dei fogli, schemi di goffratura e sviluppo specifico per l'applicazione personalizzati. I clienti possono fornire disegni, campioni o informazioni sull'installazione per la valutazione.
La strategia più efficace per la gestione termica dello scarico non consiste nel cercare un unico materiale universalmente superiore. Consiste nel dividere il veicolo in zone termiche e applicare un materiale appropriato a ciascuna posizione.
L'alluminio è altamente efficace quando l'obiettivo è il controllo del calore radiante leggero. L'acciaio inossidabile offre maggiore durata intorno ai componenti dello scarico più caldi. L'Inconel 625 è riservato agli ambienti termici gravosi in cui i metalli automobilistici convenzionali potrebbero non fornire più le prestazioni richieste in servizio.
Per un nuovo progetto di scarico, vano motore o sottoscocca, BSTFLEX può valutare la fonte di calore, lo spazio di installazione, lo spessore del metallo e i requisiti di formatura. Invia i dettagli dell'applicazione, il disegno o il campione per discutere un materiale adatto per lo schermo termico automobilistico e richiedere un preventivo.
