Come le protezioni termiche in acciaio inossidabile goffrato migliorano la resistenza e il controllo termico
Le protezioni termiche in acciaio inossidabile goffrato sono ampiamente utilizzate nei sistemi di scarico automobilistici perché offrono molto più che la semplice copertura di componenti caldi. Una struttura goffrata progettata correttamente contribuisce a migliorare la rigidità, supporta un controllo termico stabile, riduce le deformazioni dovute alle vibrazioni e protegge tubi flessibili, cablaggi, pannelli della carrozzeria e componenti sensibili del vano motore dalle elevate temperature radianti. Per produttori, costruttori e preparatori di auto, l'acciaio inossidabile goffrato rappresenta spesso una scelta più pratica e durevole rispetto a una protezione metallica piana in ambienti di scarico ad alta temperatura.
Noi di BSTFLEX produciamo schermi termici per autoveicoli Per applicazioni su sistemi di scarico, turbocompressori, convertitori catalitici, paratie e sottoscocca. Forniamo inoltre soluzioni personalizzate di barriera termica in acciaio inossidabile, alluminio e leghe ad alta temperatura per progetti OEM, aftermarket e ad alte prestazioni.

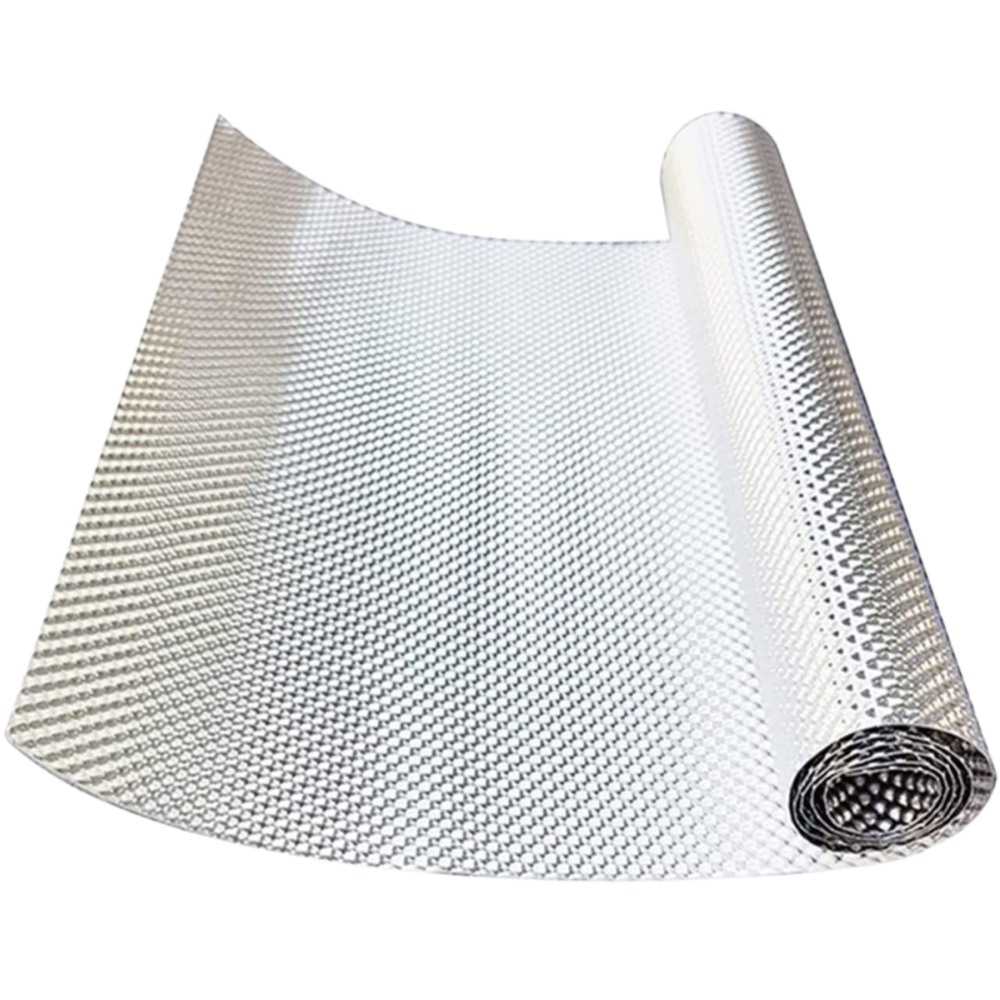

Uno scudo termico in acciaio inossidabile goffrato è una barriera termica metallica realizzata in lamiera o foglio di acciaio inossidabile con motivi in rilievo impressi sulla superficie. Questi motivi possono includere fossette, perline, texture, ondulazioni o altre caratteristiche superficiali. Lo scopo della goffratura non è solo estetico. Viene utilizzata principalmente per migliorare la rigidità strutturale, ottimizzare il comportamento dell'intercapedine d'aria attorno ai componenti caldi e supportare una gestione termica più affidabile in ambienti difficili.
Rispetto a una lamiera piana, una schermatura goffrata offre generalmente prestazioni migliori quando il componente è esposto a vibrazioni, cicli termici ripetuti, prossimità al calore dei gas di scarico e stress da installazione. Questo rende l'acciaio inossidabile goffrato una scelta comune per la schermatura dei tubi di scarico, la protezione dei silenziatori, la protezione dei convertitori catalitici, la schermatura della zona del turbocompressore e le barriere termiche del vano motore.
Nelle applicazioni automobilistiche, uno scudo termico è costantemente esposto a fattori che vanno oltre la semplice variazione di temperatura. Deve inoltre affrontare vibrazioni, impulsi di pressione, urti stradali, flusso d'aria, umidità, corrosione e cicli termici prolungati. Se la struttura dello scudo è troppo debole, può flettersi eccessivamente, deformarsi nel tempo, incrinarsi in prossimità dei punti di fissaggio o perdere lo spazio d'aria necessario per un'efficace protezione termica.
Ecco perché la robustezza dello schermo non è un aspetto secondario. Influisce direttamente sulla durata, sulla stabilità dell'aderenza e sulle prestazioni di controllo termico. Una struttura dello schermo più resistente contribuisce a mantenerne la forma in condizioni operative reali e a garantire una protezione termica più costante nel tempo.
Il principale vantaggio strutturale della goffratura è l'aumento di rigidità. Quando una lamiera di acciaio inossidabile viene goffrata, il profilo superficiale formato rende il componente più resistente alla flessione e al collasso rispetto a una lamiera piana dello stesso spessore. Ciò consente ai produttori di realizzare uno scudo termico più leggero senza compromettere la stabilità meccanica.
La goffratura può essere utile anche nei seguenti modi:
Per le zone calde di scarico e turbocompressore, questa maggiore rigidità è particolarmente preziosa perché la geometria dello scudo deve spesso seguire contorni stretti, mantenendo al contempo una distanza di sicurezza dalle superfici calde e dai componenti vicini.
La goffratura non modifica la gestione del calore attraverso un singolo meccanismo. Piuttosto, migliora il controllo termico tramite diversi effetti interagenti.
Uno schermo termico funziona al meglio quando la sua struttura rimane nella posizione per cui è stato progettato. Se lo schermo si deforma o si deforma verso la fonte di calore, l'intercapedine termica può ridursi e il trasferimento di calore locale può aumentare. Una struttura goffrata più rigida contribuisce a preservare la geometria di installazione prevista, garantendo prestazioni di schermatura termica più affidabili a lungo termine.
Le caratteristiche in rilievo possono contribuire a mantenere il micro-spazio libero e la spaziatura strutturale in alcuni modelli di schermi. In molte applicazioni, lo spazio d'aria intrappolato o controllato contribuisce a migliori prestazioni di isolamento perché l'aria agisce da barriera termica. Ciò è particolarmente importante quando lo schermo è montato in prossimità di un tubo di scarico, di un convertitore catalitico o di un silenziatore.
Gli schermi termici per autoveicoli devono continuare a funzionare anche dopo ripetute esposizioni ad alte temperature. Le strutture in acciaio inossidabile goffrato sono spesso più adatte delle lamiere piane a mantenere la geometria funzionale in ambienti termici difficili, soprattutto quando vibrazioni e calore agiscono contemporaneamente.
L'acciaio inossidabile è ampiamente utilizzato per gli schermi termici stampati a rilievo perché combina la capacità di resistere alle alte temperature con la resistenza meccanica, la resistenza alla corrosione e la versatilità di lavorazione. Nelle applicazioni per sistemi di scarico, queste proprietà sono fondamentali.
I principali vantaggi dell'acciaio inossidabile includono:
A seconda della zona termica e dei requisiti del progetto, è possibile selezionare gradi diversi. Per ambienti più estremi, si possono anche prendere in considerazione leghe ad alte prestazioni, come ad esempio Scudo termico in lega 625 Inconel .
Uno scudo termico piatto può comunque essere utile in alcune applicazioni di barriera meno impegnative o più semplici, soprattutto quando è necessario ridurre al minimo i costi e la complessità di formatura. Tuttavia, per molte applicazioni di scarico automobilistico, l'acciaio inossidabile stampato offre una soluzione ingegneristica complessivamente più robusta.
| Caratteristica | Scudo termico in acciaio inossidabile con motivo a rilievo | Scudo termico piatto |
|---|---|---|
| Rigidità strutturale | Più alto | Inferiore |
| Resistenza alla deformazione | Migliore resistenza alle vibrazioni e ai cicli termici. | Più soggetto a flessioni o deformazioni |
| Durata nelle zone di scarico | Forte | Dipendente dall'applicazione |
| Stabilità di adattamento | Più costante nel tempo | Potrebbe ridursi se il pannello si muove o si deforma |
| Utilizzo in forme complesse | Molto adatto | Limitato in alcune configurazioni predefinite |
Gli schermi termici in acciaio inossidabile goffrato sono utilizzati in numerose aree del settore automobilistico soggette ad alte temperature, tra cui:
Per soluzioni di sistema più ampie, puoi anche consultare la nostra gamma completa di prodotti per la protezione termica del settore automobilistico .
L'acciaio inossidabile goffrato è solitamente un'ottima scelta quando l'applicazione richiede un equilibrio tra resistenza al calore, resistenza meccanica, resistenza alla corrosione e stabilità dei pezzi sagomati. È particolarmente utile quando:
Se il livello di calore è estremo e supera l'intervallo pratico delle costruzioni standard in acciaio inossidabile, le barriere in lega di grado superiore potrebbero essere più appropriate. In tali situazioni, una soluzione come Scudo termico in lega 625 Inconel può essere valutato.
I requisiti per gli schermi termici personalizzati variano in base alla piattaforma, al luogo di installazione, alla temperatura target, allo spazio disponibile, al tipo di montaggio e alle aspettative di durata. BSTFLEX offre supporto per lo sviluppo di soluzioni personalizzate sulla base di disegni, campioni o requisiti prestazionali.
Le opzioni personalizzate possono includere:
Se state ordinando un componente personalizzato, le informazioni più utili per un preventivo includono la posizione di applicazione, l'esposizione alla temperatura, le dimensioni, la forma, il metodo di installazione, la quantità desiderata e la disponibilità di un disegno o di un campione.
Le protezioni termiche in acciaio inossidabile con goffratura migliorano la resistenza e il controllo termico, poiché la goffratura conferisce alla protezione una struttura più rigida e stabile, contribuendo a migliorarne le prestazioni nelle condizioni reali tipiche degli impianti di scarico automobilistici. Rispetto alle protezioni metalliche lisce, le protezioni con goffratura offrono generalmente una maggiore resistenza alle vibrazioni, alla deformazione e ai cicli termici prolungati, garantendo al contempo prestazioni di barriera termica più costanti.
Per applicazioni su scarichi, turbocompressori, convertitori catalitici, silenziatori, paratie e sottoscocca, l'acciaio inossidabile goffrato rimane una delle scelte più pratiche e affidabili per la protezione termica in ambito automobilistico. Se il vostro progetto richiede una soluzione personalizzata, BSTFLEX può supportare la stampatura, la formatura e le applicazioni specifiche. scudo termico per autoveicoli sviluppo per piattaforme sia standard che ad alta temperatura.
Uno scudo termico goffrato è generalmente più resistente e rigido di uno scudo piatto realizzato con lo stesso materiale di base. Ciò contribuisce a resistere alle vibrazioni, a mantenere la forma e a garantire una protezione termica più stabile nelle applicazioni automobilistiche ad alta temperatura.
Dipende dall'applicazione. L'acciaio inossidabile è spesso preferito quando sono richieste maggiore resistenza strutturale, durata e resistenza a condizioni di scarico difficili. L'alluminio può essere scelto quando il peso e la riflettività sono le priorità principali.
Sono comunemente utilizzati intorno ai tubi di scarico, ai convertitori catalitici, ai silenziatori, alle zone del turbocompressore, alle paratie tagliafuoco, ai pianali e alle sezioni del sottoscocca, dove le parti vicine devono essere protette dal calore.
Sì. È possibile produrre schermi termici personalizzati con goffratura in base a disegni, campioni, temperature di applicazione, spazio di installazione, requisiti di montaggio e quantità richieste.
In presenza di temperature estreme, corrosione aggressiva o requisiti di durabilità particolarmente stringenti, una soluzione in lega ad alte prestazioni come la lega 625 potrebbe essere più adatta.
