L'installazione di materiale fonoassorbente espandibile per scarichi comporta due operazioni distinte: il posizionamento della carica di fibra specificata prima della chiusura del silenziatore e la verifica che il materiale si espanda come previsto durante il riscaldamento iniziale.Un foglio che si adatta perfettamente attorno al nucleo ha superato un controllo di assemblaggio, non un test di servizio completo.

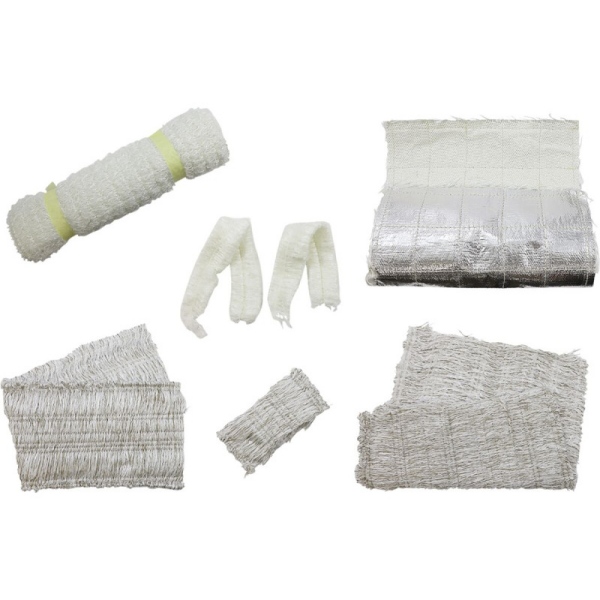

Il BSTFLEX Foglio fonoassorbente per silenziatore di scaricocontiene filato di vetro a filamento continuo, testurizzato e compresso, tenuto insieme da cuciture a basso punto di fusione. La forma compatta facilita la manipolazione; la cucitura fornisce un vincolo temporaneo che si rilascia con il calore.
Questa guida fornisce un flusso di lavoro per la pianificazione dell'installazione di silenziatori ad assorbimento ricondizionabili e assemblaggi OEM idonei. Utilizzare le istruzioni fornite per il foglio specifico e il sistema di scarico per stabilire dimensioni, quantità di riempimento, dettagli di fissaggio e condizioni di riscaldamento. Non si tratta di una procedura per l'apertura di un silenziatore sigillato o per la modifica del suo design interno.
Lavorare su uno scarico freddo e impedire l'avviamento accidentale del motore o il funzionamento dell'attrezzatura. Prima di rimuovere il vecchio riempimento, registrare le posizioni del nucleo, dei raccordi terminali, dei rivestimenti metallici e dei componenti di fissaggio. Le fotografie sono utili quando il materiale fonoassorbente nasconde uno strato che deve essere riposizionato.
Controllare l'assemblaggio esposto per giunti allentati, parti deformate, perforazioni danneggiate e bordi che potrebbero impigliare il foglio sostitutivo. Risolvere eventuali danni utilizzando le istruzioni di servizio del produttore dello scarico. Non alterare le perforazioni né rimuovere parti interne solo per facilitare l'installazione del materiale sostitutivo.
Maneggiare la fibra di vetro con guanti, indumenti protettivi e protezione oculare adeguati e controllare le polveri in conformità con la scheda di sicurezza del materiale e la valutazione del luogo di lavoro. Tenere contenuti gli sfridi invece di scuotere le fibre. Seguire la procedura di pulizia e smaltimento del sito per il materiale fonoassorbente usato, che potrebbe contenere depositi derivanti dall'esercizio.
Una domanda frequente nell'installazione di materiale fonoassorbente espandibile per scarichiè se il filo visibile debba essere rimosso per primo. Per la costruzione compressa e cucita qui descritta, non rimuovere il filo come fase di preparazione a meno che le istruzioni del fornitore non lo richiedano specificamente.
Distinguere i legacci dell'imballaggio dalla cucitura incorporata. L'imballaggio potrebbe dover essere rimosso, mentre le cuciture fanno parte della struttura del foglio fornito. Laddove i loro ruoli non siano chiari, chiarire prima di tagliare o avvolgere.
Evitare inoltre di aggiungere cuciture sostitutive con un filo non specificato. Ricucire un pezzo danneggiato può modificare il vincolo che viene valutato. Mettere da parte il materiale danneggiato e concordare una disposizione con il fornitore invece di creare una variazione non registrata sulla linea di assemblaggio.
Il meccanismo sottostante è spiegato in come i fogli in fibra di vetro a rilascio termico riempiono un silenziatore. L'installazione dovrebbe preservare tale comportamento previsto, non annullarlo prima dell'assemblaggio.
Contrassegnare la copertura assiale e la dimensione presa attorno al nucleo sul layout di taglio. In una comune disposizione di avvolgimento, la larghezza del foglio segue la lunghezza utile di riempimento del silenziatore. Confermare l'orientamento per la costruzione fornita invece di presumere che il pezzo possa essere ruotato senza verifica.
Tagliare con strumenti idonei utilizzando il modello concordato. Evitare di tirare il materiale per separare un pezzo o di allungarlo per raggiungere un raccordo terminale. Ispezionare i bordi tagliati e la cucitura rimanente prima di spostare il pezzo alla stazione di assemblaggio.
Verificare la carica specificata dopo il taglio. Utilizzare la base di peso concordata, distinguendo la fibra di vetro secca dal foglio cucito completo. Tenere separati gli sfridi in modo che il loro peso non venga conteggiato come materiale installato.
Per i calcoli delle dimensioni e della quantità, utilizzare la guida al dimensionamento e al peso di riempimento del materiale fonoassorbente espandibile per scarichi. Una volta approvato il pezzo tagliato, l'installazione dovrebbe riprodurre tale layout invece di ricalcolare la carica a occhio.
Utilizzare la quantità di fibra e il layout di avvolgimento specificati, non una regola del "più stretto possibile".Puntare a un assemblaggio supportato e uniforme che possa essere inserito e chiuso senza modificare la carica di materiale concordata o danneggiare il foglio.
Supportare il nucleo durante il posizionamento del materiale. Lavorare lungo la lunghezza di riempimento in modo che il foglio rimanga allineato invece di tirare un'estremità più stretta per correggere l'altra. Controllare la giuntura o la sovrapposizione lungo tutta la sua lunghezza, non solo all'estremità visibile all'operatore.
Evitare di attorcigliare il foglio in una corda o di stringerlo in bande strette. Al contrario, non rimuovere fibra per creare uno spazio arbitrario presupponendo che l'espansione sostituirà la quantità mancante. La disposizione iniziale e il requisito di riempimento finale appartengono alla stessa specifica di installazione.
Per un nucleo disassato o un guscio sagomato, seguire il layout per ogni regione di riempimento. Non concentrare l'intero foglio sul lato più facile da raggiungere e presumere che il calore lo ridistribuirà attraverso ogni restrizione interna.
Un ausilio temporaneo per la manipolazione sostiene l'assemblaggio durante l'inserimento. Un componente di ritenzione permanente rimane nel silenziatore. Nessuno dei due dovrebbe essere scelto semplicemente perché il materiale è disponibile sul banco di lavoro.
Laddove siano specificati nastro, legacci o un adesivo, identificarne il tipo, la posizione, la quantità e se debbano essere rimossi, rilasciati o mantenuti. Non sostituire un legame permanente ad alta temperatura con un vincolo temporaneo senza aver esaminato la costruzione risultante.
Lo stesso principio si applica a uno strato metallico lato nucleo o a una rete di contenimento. Mantenere la disposizione richiesta dal disegno dello scarico a meno che un assemblaggio revisionato non sia stato convalidato. La scelta di un foglio espandibile non autorizza, di per sé, la rimozione di un altro strato.
Per le istruzioni di produzione, una fotografia contrassegnata che mostra ogni vincolo consentito è più utile di una nota generale di "fissare il materiale fonoassorbente". Fornisce inoltre un riferimento comune per le parti di ricambio in arrivo e per la formazione degli operatori.
Provare il nucleo riempito lungo il percorso di inserimento effettivo. Fare attenzione che il bordo anteriore non si impigli, che il foglio non scivoli lungo il tubo o che una sovrapposizione non si ripieghi. Registrare dove si verifica resistenza invece di utilizzare i dispositivi di fissaggio finali per forzare la chiusura di un problema di adattamento inspiegabile.
Se l'assemblaggio non si adatta, confrontare le dimensioni del nucleo e del rivestimento, l'orientamento del foglio, la sovrapposizione e la carica specificata. Correggere la causa. Una rifilatura casuale potrebbe far chiudere il guscio creando però una specifica di riempimento diversa.
| Controllo prima della chiusura | Accettazione rispetto a | Fermarsi e controllare quando |
|---|---|---|
| Materiale e quantità | Il riferimento corretto del materiale, il modello di taglio e i limiti di peso concordati. | Gli sfridi vengono mescolati nella carica o il materiale non può essere identificato. |
| Posizionamento assiale | La copertura specificata, i giochi alle estremità e le zone di riempimento separate. | Il foglio si è spostato, ripiegato o ha lasciato scoperta una zona non prevista. |
| Filo e vincoli | La cucitura fornita e gli ausili di assemblaggio documentati. | È stata aggiunta una legatura extra o una cucitura danneggiata è stata riparata senza revisione. |
| Inserimento e chiusura | Il metodo di montaggio definito senza modifiche inspiegabili all'imballaggio. | La chiusura del guscio richiede una forza non pianificata o la rimozione di fibra. |
| Componenti interni | Il nucleo del disegno, i rivestimenti, i fermi e il passaggio del gas non ostruito. | Manca un componente o l'imballaggio sporge in uno spazio destinato al flusso del gas. |
Completare il fissaggio e la sigillatura secondo le istruzioni del produttore dello scarico. Conservare tutti i componenti necessari per il parascintille o relativi alle emissioni; il materiale di imballaggio e i fermi di imballaggio non ne sono un sostituto.
L'imballaggio autoespandibile della marmitta non viene fornito con un tempo di inattività o un'impostazione del regime motore universali.Stabilire la procedura di condizionamento per il materiale e il silenziatore specifici prima della prova, inclusi la posizione di misurazione pertinente, le condizioni di esposizione e le disposizioni di raffreddamento.
La temperatura necessaria per rilasciare il vincolo è una specifica separata dal limite di servizio continuo della fibra. Non utilizzare una pubblicità sulla temperatura massima come obiettivo di riscaldamento. Allo stesso modo, la sola temperatura del guscio esterno non stabilisce la storia termica di ogni parte del riempimento.
Riscaldare l'assemblaggio completato solo con il metodo prescritto. Non utilizzare una torcia su un foglio sciolto né improvvisare una fase di bruciatura al banco di lavoro. Seguire la procedura di test a caldo della struttura, fornire un'estrazione efficace dello scarico e tenere il personale lontano da superfici calde e attrezzature in movimento.
Un cambiamento nell'odore, fumo visibile o un rumore di scarico diverso non sono criteri di superamento per il rilascio. Trattare il comportamento imprevisto secondo la procedura di test e indagarlo invece di presumere che sia normale perché l'imballaggio è nuovo.
Durante lo sviluppo, definire come verrà esaminato il riempimento rilasciato. Un campione di ispezione designato può essere aperto dopo un raffreddamento sicuro, oppure si può utilizzare un altro metodo concordato per valutare le regioni di interesse. Pianificare questo prima del test in modo che l'osservazione non dipenda da un'ispezione improvvisata.
Confrontare la regione rivolta verso il nucleo, le estremità, le sovrapposizioni e qualsiasi tasca più ampia con la distribuzione prevista. Registrare le aree limitate e i vuoti persistenti. Un'apertura che sembra completa a un'estremità non è prova che l'intera camera abbia la copertura richiesta.
Per la produzione ripetuta, concordare quali controlli devono essere registrati per ogni parte o lotto e quali controlli appartengono al piano di convalida o di campionamento. Ciò può includere l'identità del materiale, il peso del pezzo tagliato, la conferma del layout e i record di condizionamento definiti. Non presumere che ogni silenziatore finito debba essere aperto per l'ispezione.
Valutare le prestazioni acustiche e la ritenzione utilizzando i test concordati del programma. Un'installazione riuscita è necessaria, ma non stabilisce di per sé una particolare riduzione del rumore, un intervallo di manutenzione o un risultato normativo.
Per un'installazione ripetibile di fogli di imballaggio per scarico, preparare una breve istruzione collegata al materiale e alla revisione del disegno. Includere l'orientamento del taglio, la base di peso, la posizione di partenza, la disposizione delle giunture, i vincoli consentiti e il metodo di chiusura.
Un registro fotografico pratico mostra il nucleo preparato, il componente avvolto prima dell'inserimento e l'assemblaggio a freddo completato. Aggiungere il registro dell'ispezione di prova separatamente invece di presentare una fotografia di produzione come prova della distribuzione post-riscaldamento.
Annotare qualsiasi trattamento speciale di gusci a gradini, spazi terminali o zone di imballaggio multiple. Laddove il foglio richieda una regolazione ripetuta alla stazione, rivedere le dimensioni fornite o il percorso di assemblaggio prima di accettare tale regolazione come lavoro normale.
I progetti che devono ancora scegliere tra i formati di materiale possono utilizzare il confronto tra processi di produzione di imballaggi per scarico espandibili e riempimento sfuso. Un metodo di installazione ben definito dovrebbe seguire il processo selezionato, non compensare quello inadatto.
Solo laddove il metodo di taglio e la quantità finale siano definiti per tale struttura. Per l'assemblaggio ripetitivo, un modello di taglio controllato è preferibile alla rifilatura non misurata dopo l'avvolgimento. Verificare la carica di fibra rimanente e le cuciture ogni volta che il pezzo finale cambia.
Non considerare il nastro comune come universalmente idoneo. Utilizzare l'ausilio di assemblaggio e il posizionamento specificati, oppure richiedere chiarimenti laddove non ve ne sia alcuno definito. La scelta deve tenere conto sia della movimentazione iniziale sia del rilascio previsto del materiale.
Non presupporre che un foglio rilasciato possa essere gestito come un nuovo componente compresso. Verificare le sue condizioni e le indicazioni di sostituzione del produttore dello scarico. Una specifica di assemblaggio di nuova produzione non deve essere utilizzata per approvare automaticamente il materiale riutilizzato.
Registrare l'identificazione del materiale, la quantità installata, lo schema di taglio, i vincoli aggiunti, le condizioni di riscaldamento e la posizione dell'intercapedine. Questi dati permettono di distinguere tra possibili problemi di quantità, posizionamento o rilascio. Non diagnosticare la causa dalla parola "espandibile" sulla confezione.
Per una richiesta di fogli di baderna espandibile per silenziatori BSTFLEX, inviare la sezione trasversale del silenziatore, le dimensioni dell'anima e del corpo esterno, la lunghezza utile riempita e il metodo di inserimento previsto. Includere le specifiche del materiale esistente e il peso di riempimento, la quantità di campioni e la domanda di produzione prevista.
Se il problema riguarda l'installazione, risultano particolarmente utili le fotografie della prova a freddo e una descrizione del problema di inceppamento, spostamento o chiusura. Specificare se si necessita di materiale per il taglio in sede o se si desidera discutere di componenti già tagliati per un assemblaggio ripetitivo.
Esamina il foglio di baderna in fibra di vetro a rilascio termico BSTFLEX e il servizio di produzione baderne OEM per silenziatori per le opzioni di prodotto e sviluppo. Sono disponibili altri materiali di riempimento per silenziatori di scarico qualora sia richiesta una struttura differente.
Richiedi campioni di baderna espandibile per scarichi per una prova di installazione
