Il materiale termico è solo una parte di un sistema di protezione dal calore per cablaggi automobilistici. La guaina deve anche essere pratica da installare attorno al cablaggio vero e proprio.
Una semplice guaina tubolare può essere ideale quando il cablaggio è ancora in fase di assemblaggio, ma può diventare difficile o impossibile da installare dopo che sono stati montati connettori di grandi dimensioni, punti di diramazione, clip e terminali. In tali situazioni, una guaina di protezione termica avvolgente, una struttura a strappo, una chiusura a scatto o una guaina auto-chiudente possono fornire una soluzione più pratica.
La scelta tra design a scorrimento e avvolgente dipende quindi dalla sequenza di assemblaggio del cablaggio, dalla geometria del connettore, dai requisiti di manutenzione, dal volume di produzione e dall'ambiente termico.
BSTFLEX produce molteplici guaine protettive termiche alluminate per cablaggi automobilistici, tubi flessibili, cavi e linee di fluido, incluse strutture tubolari e rimovibili.

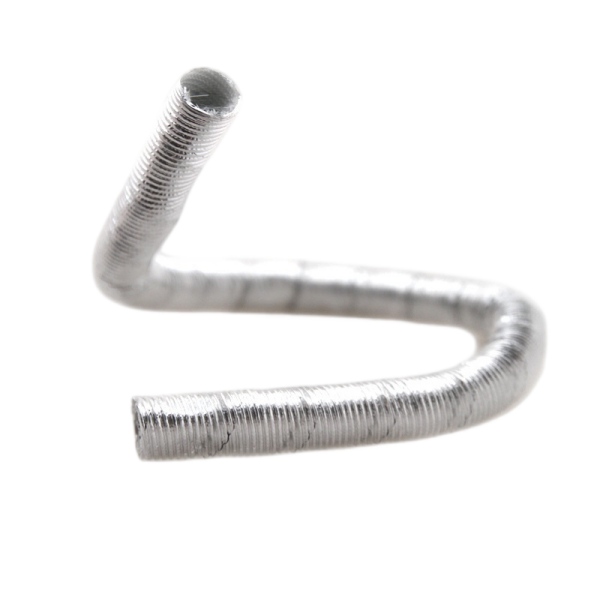

Una guaina di protezione termica a scorrimento è una guaina tubolare continua installata facendo passare il cablaggio, il cavo o il tubo flessibile all'interno della guaina.
Questa struttura è generalmente l'opzione più semplice quando la guaina protettiva può essere installata prima che il cablaggio sia completamente assemblato.
I design tipici a scorrimento includono:
I design a scorrimento forniscono normalmente una copertura continua attorno al componente protetto senza una giuntura di apertura o un sistema di chiusura esterno.
Una guaina a scorrimento è solitamente preferita quando la sequenza di produzione del cablaggio consente di installarla prima che vengano montati connettori o terminali di grandi dimensioni.
Le condizioni tipiche includono:
Per la produzione ad alto volume, una struttura tubolare può anche semplificare la distinta base poiché non vi è alcuna striscia a strappo, chiusura a scatto o chiusura sovrapposta aggiuntiva.
Una guaina tubolare circonda il cablaggio in modo continuo. Non c'è alcuna giuntura aperta che debba essere orientata lontano dalla fonte di calore.
Senza chiusure a strappo o bordi sovrapposti, una guaina a scorrimento può spesso mantenere un profilo finito relativamente compatto.
L'assenza di un sistema di chiusura può ridurre il numero di componenti e caratteristiche di assemblaggio nella parte finita.
Quando la protezione termica è pianificata all'inizio della progettazione del cablaggio, una guaina tubolare può essere integrata nella normale sequenza di assemblaggio.
La limitazione più grande è l'installazione.
Se un cablaggio presenta già connettori, terminali stampati, clip di montaggio o grandi punti di diramazione, questi componenti potrebbero non passare attraverso la guaina.
Una guaina tubolare può anche essere scomoda quando la sezione protetta si trova nel mezzo di un cablaggio esistente e il cablaggio non può essere scollegato.
In questi casi, aumentare il diametro della guaina a sufficienza per farla passare sopra i connettori può creare una vestibilità eccessivamente larga attorno al normale fascio di cavi.

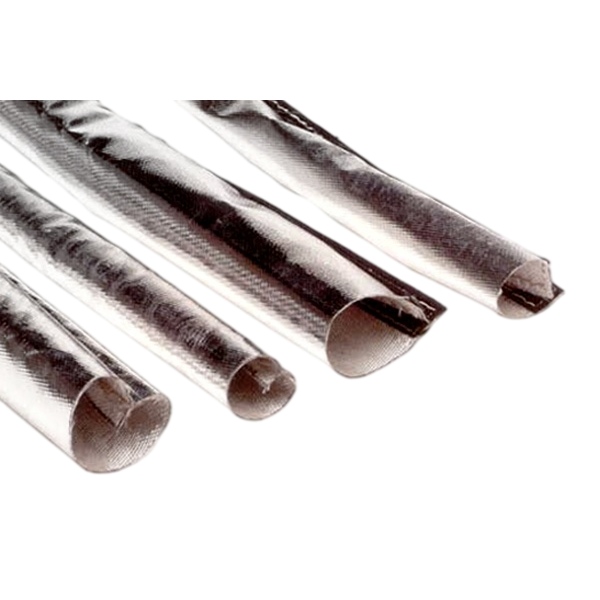

Una guaina avvolgibile si installa aprendo la guaina, posizionandola attorno al cablaggio o al tubo e quindi chiudendola lungo la giuntura longitudinale.
Ciò consente di applicare lo schermo termico a un componente già assemblato senza dover far passare i connettori attraverso un tubo.
Le strutture avvolgibili possono utilizzare:
Questi design sono particolarmente utili per lavori di retrofit, cablaggi completati e assemblaggi di veicoli che richiedono un futuro accesso per la manutenzione.
Un design avvolgibile dovrebbe essere preso in considerazione quando:
Per queste applicazioni, una guaina rimovibile può semplificare notevolmente l'installazione rispetto allo smontaggio del sistema elettrico.

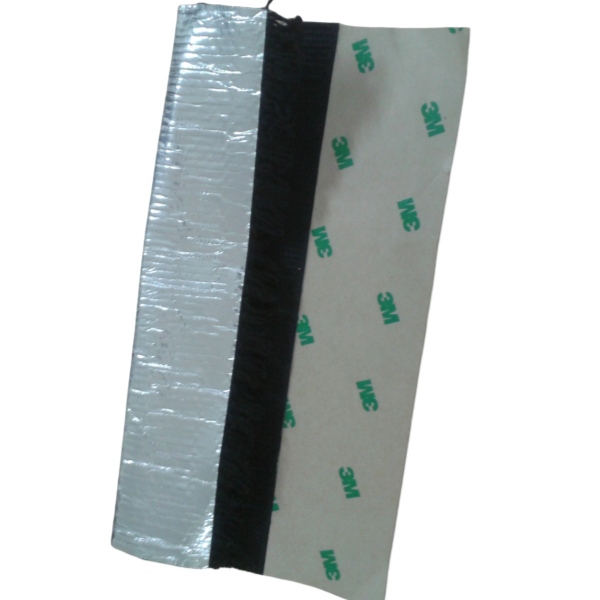

Una guaina a strappo è uno dei design di protezione termica rimovibile più comuni.
La guaina si apre lungo la sua lunghezza, si avvolge attorno al cablaggio ed è fissata da una chiusura a strappo per alte temperature.
Questo tipo di struttura è utile dove:
BSTFLEX offre Guaina alluminizzata Heat Shroud con chiusura a strappo per applicazioni su fili, cavi e tubi esposti al calore radiante.
I bottoni a pressione forniscono una chiusura meccanica definita che può essere utile in installazioni OEM ripetibili.
Rispetto a una giuntura a strappo, i bottoni a pressione creano punti di chiusura fissi lungo la guaina.
Questo tipo di design può essere appropriato quando:
La spaziatura e il numero di bottoni a pressione devono essere adattati alla lunghezza della guaina, al diametro e alla stabilità della cucitura richiesta.

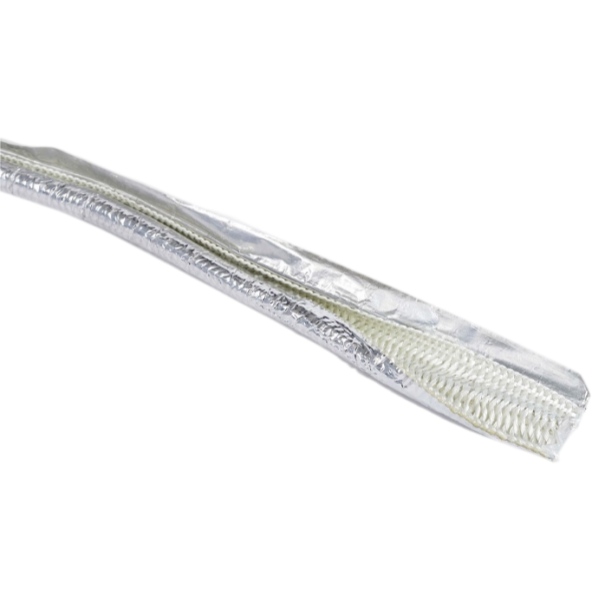

Una guaina autorichiudente utilizza bordi sovrapposti o una struttura preformata che si chiude naturalmente attorno al cablaggio dopo l'installazione.
L'installatore apre la guaina, inserisce il fascio di cavi all'interno e lascia che la guaina si richiuda attorno al componente.
Ciò può ridurre le fasi di installazione poiché non è necessario fissare strisce a strappo separate o singoli bottoni a pressione.
Un design autorichiudente può essere adatto per:
| Fattore di progettazione | Guaina a scorrimento | Guaina avvolgibile |
|---|---|---|
| Tempistica di installazione | Ideale prima dell'installazione dei connettori | Può essere installata dopo l'assemblaggio del cablaggio |
| Connettori grandi | Può impedire l'installazione | Di solito non è un problema |
| Uso in retrofit | Limitato | Molto adatto |
| Copertura continua | Sì | Include chiusura longitudinale |
| Diametro esterno | Di solito più compatto | Può essere più grande in corrispondenza della chiusura |
| Accesso per manutenzione | Di solitorichiede la rimozione della guaina dall'estremità | Può spesso essere aperta localmente |
| Velocità di assemblaggio | Veloce se integrata nella produzione del cablaggio | Veloce per cablaggi completati |
| Componenti di chiusura | Di norma nessuno | Chiusura a strappo, bottoni a pressione o struttura autochiudente |
| Geometria complessa del cablaggio | Più difficile | Più adattabile |
Sì, il design della chiusura può influenzare l'intero sistema di protezione termica.
Una guaina tubolare offre una copertura circonferenziale ininterrotta, mentre una struttura avvolgente include una cucitura longitudinale. La posizione della cucitura deve quindi essere considerata rispetto alla sorgente di calore.
Laddove possibile, la chiusura non dovrebbe creare un'apertura non necessaria rivolta direttamente verso la sorgente di calore radiante più intensa.
La larghezza della sovrapposizione, la stabilità della chiusura e l'aderenza della guaina possono influire su quanto bene lo strato protettivo rimane posizionato attorno al cablaggio.
Per una guaina riflettente alluminizzata, la superficie riflettente deve rimanere esposta verso la sorgente di calore radiante esterna.
L'installazione deve evitare:
La corretta posizione di installazione può essere importante quanto le specifiche del materiale.
La protezione termica riflettente funziona diversamente dall'isolamento spesso.
Una superficie alluminizzata è particolarmente utile per ridurre il calore radiante. Laddove l'installazione lo consenta, mantenere la separazione tra la sorgente di calore, la guaina e il cablaggio protetto può migliorare la disposizione termica complessiva.
Se la guaina viene premuta direttamente contro un componente molto caldo, il calore conduttivo diventa più rilevante e l'applicazione potrebbe richiedere un sistema di isolamento diverso o aggiuntivo.
Sia le guaine da infilare che quelle avvolgenti necessitano di un'adeguata tolleranza dimensionale.
Le specifiche dovrebbero considerare:
Una guaina troppo stretta può limitare il movimento del cablaggio e rendere difficile il montaggio.
Una guaina troppo allentata può spostarsi, interferire con i componenti vicini o esporre parte del cablaggio al calore.
La geometria del connettore è uno dei modi più rapidi per determinare se una struttura da infilare sia pratica.
Ad esempio, un cablaggio può avere un diametro del fascio normale di 18 mm ma un corpo del connettore di 45 mm. Una guaina tubolare dimensionata per adattarsi al cablaggio da 18 mm non può passare sopra il connettore, mentre una guaina dimensionata per il connettore potrebbe risultare inutilmente sovradimensionata lungo il resto del cablaggio.
In questo caso, una struttura avvolgente garantisce solitamente una vestibilità più controllata.
I cablaggi si dividono spesso in due o più rami.
Un manicotto tubolare standard può proteggere il tronco principale, ma il punto di derivazione potrebbe richiedere:
Per geometrie tridimensionali complesse, un manicotto convenzionale potrebbe non essere più la soluzione più efficiente.
BSTFLEX può anche produrre schermi termici automobilistici in fibra di vetro alluminizzata di forma personalizzata per geometrie irregolari di cablaggi e componenti.
Il miglior manicotto per i test dei prototipi non è sempre il design migliore per una linea di assemblaggio automobilistica.
Per i programmi di produzione, gli ingegneri dovrebbero valutare anche:
Una costruzione del manicotto leggermente più complessa può ridurre il tempo totale di assemblaggio se consente l'installazione dopo che il cablaggio è stato completato.
La protezione termica in retrofit presenta un problema diverso rispetto alla produzione di cablaggi OEM.
Il veicolo è già assemblato e il cablaggio protetto può essere difficile da scollegare senza rimuovere componenti multipli.
Per questo motivo, le applicazioni di retrofit favoriscono comunemente:
La capacità di installare il manicotto termico senza scollegare fili, cavi o tubi può ridurre significativamente la manodopera di assistenza.
| Applicazione | Punto di partenza consigliato |
|---|---|
| Nuovo cablaggio prima dell'installazione del connettore | Manicotto termico tubolare a scorrimento |
| Cablaggio finito con connettori grandi | Manicotto avvolgente |
| Cablaggio che richiede ispezioni ripetute | Guaina con chiusura a strappo |
| Assemblaggio OEM che richiede una chiusura meccanica definita | Guaina con chiusura a scatto |
| Installazione rapida attorno a fasci di cavi | Guaina a chiusura automatica |
| Geometria irregolare di diramazioni o connettori | Schermo termico sagomato su misura |
| Calore radiante elevato vicino allo scarico | Struttura riflettente alluminata |
I cablaggi di trasmissione sono un buon esempio del perché il design dell'installazione è importante.
Se la guaina protettiva viene installata durante la produzione del cablaggio prima che tutti i connettori siano montati, una struttura tubolare può essere pratica.
Se la protezione termica viene aggiunta dopo il completamento del cablaggio, la geometria del connettore potrebbe richiedere una guaina rimovibile.
Per considerazioni ingegneristiche più dettagliate, vedere Guaina di protezione termica per cablaggi di trasmissione: design e requisiti termici.
La struttura di installazione non sostituisce una corretta scelta del materiale.
Una guaina a scorrimento e una guaina avvolgente possono essere entrambe realizzate con diversi materiali termici.
A seconda dell'applicazione, le opzioni possono includere:
Per le applicazioni dominate dal calore radiante dello scarico, le strutture alluminate sono particolarmente utili perché la superficie esterna riflettente aiuta a ridurre l'energia radiante che raggiunge il cablaggio.
Quando si richiede una guaina rimovibile personalizzata, fornire:
Le fotografie del cablaggio installato sono particolarmente utili per le applicazioni di retrofit perché mostrano lo spazio libero disponibile e gli ostacoli attorno al componente.
BSTFLEX produce componenti di protezione termica a scorrimento, cuciti, avvolgenti, con chiusura a strappo, a scatto e auto-chiudenti per cablaggi automobilistici, cavi, tubi flessibili e linee dei fluidi.
Le applicazioni spaziano dalla fornitura di guaine riflettenti standard a componenti OEM personalizzati sviluppati in base a dimensioni specifiche del cablaggio, connettori, diramazioni e requisiti di installazione.
Per una panoramica più ampia sui materiali e sui design di protezione termica per cablaggi automobilistici, vedere Guaine di protezione termica per cablaggi automobilistici: materiali, design e applicazioni.
Per le opzioni di guaine riflettenti, visualizzare la categoria BSTFLEX Guaina protettiva termica alluminizzata.
Una guaina a scorrimento è un tubo continuo che deve passare sopra il cablaggio o il cavo. Una guaina avvolgente si apre lungo la sua lunghezza e può essere installata attorno a un componente già assemblato.
Una guaina avvolgente, con chiusura a strappo, a scatto o auto-chiudente è solitamente più pratica quando i connettori sono già installati e il cablaggio non può essere scollegato.
Una guaina tubolare fornisce una copertura continua senza una chiusura longitudinale, ma le prestazioni termiche effettive dipendono dal materiale, dalla costruzione della guaina, dalla vestibilità, dal traferro, dalla temperatura della fonte di calore e dall'installazione. Il tipo di guaina non dovrebbe essere selezionato solo in base al metodo di chiusura.
Sì. I design avvolgenti sono particolarmente utili laddove cablaggi, tubi flessibili o cavi necessitano di protezione termica senza scollegare l'assemblaggio esistente.
Viene comunemente utilizzata per cablaggi completati, cavi e tubi flessibili che richiedono una protezione termica rimovibile o di retrofit. La guaina può essere aperta, avvolta attorno al componente e chiusa lungo la sua lunghezza.
Una guaina auto-chiudente si apre per accogliere il fascio di cavi e poi si chiude attorno ad esso tramite una struttura sovrapposta o preformata. Può fornire un'installazione più rapida senza una chiusura a strappo separata.
Sì. Il diametro della guaina, la larghezza piatta, la lunghezza di taglio, la costruzione del materiale, il sistema di chiusura, gli strati isolanti e altre dimensioni possono essere prodotti in base alle specifiche del componente e del cliente.
Laddove il calore radiante proveniente dal collettore di scarico è il problema principale, una costruzione riflettente alluminizzata è spesso un punto di partenza adatto. La selezione finale dovrebbe considerare la temperatura della fonte di calore, lo spazio libero, la temperatura richiesta del cablaggio e se può verificarsi un contatto diretto.
