La struttura combina tipicamente una base in tessuto di fibra di vetro con una superficie esterna riflettente in alluminio. Lo strato in fibra di vetro fornisce flessibilità e supporto strutturale, mentre la superficie alluminizzata aiuta a ridurre il trasferimento di calore radiante verso il cablaggio protetto.
Per le applicazioni automobilistiche, la selezione della guaina corretta richiede qualcosa di più della semplice scelta di una classe di temperatura. Gli ingegneri devono anche considerare la temperatura della fonte di calore, lo spazio libero, il diametro del cablaggio, le dimensioni del connettore, la sequenza di installazione, la flessibilità della guaina, l'esposizione all'abrasione e la temperatura richiesta dell'assemblaggio del cablaggio protetto.
BSTFLEX produce guaine protettive termiche alluminizzate per cablaggi automobilistici, cavi, tubi flessibili e linee dei fluidi in strutture standard e personalizzate.

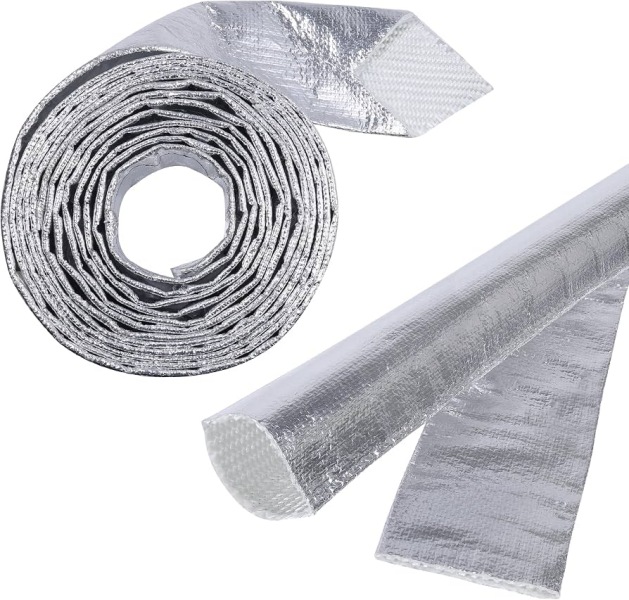

Una guaina in fibra di vetro alluminizzata è una guaina di protezione termica flessibile realizzata combinando tessuto in fibra di vetro con uno strato esterno riflettente a base di alluminio.
La guaina è progettata principalmente per ridurre l'esposizione al calore causata dall'energia radiante. Un componente di scarico caldo può trasferire un calore significativo al cablaggio vicino anche quando il cablaggio non tocca la superficie calda. L'esterno riflettente aiuta a limitare la quantità di energia radiante assorbita dalla guaina, mentre lo strato in fibra di vetro fornisce ulteriore separazione termica e supporto meccanico.
A seconda della costruzione richiesta, la superficie riflettente può utilizzare:
La base in fibra di vetro può essere intrecciata, tessuta, cucita o incorporata in una guaina composita multistrato.
La fibra di vetro è comunemente utilizzata nella protezione termica automobilistica perché può fornire una struttura tessile flessibile pur tollerando temperature che danneggerebbero molti materiali polimerici convenzionali.
In una guaina alluminizzata, lo strato in fibra di vetro svolge diverse funzioni:
La struttura in fibra di vetro non dovrebbe essere valutata separatamente dallo strato di alluminio. Le prestazioni della guaina finita dipendono dal sistema completo, inclusi superficie riflettente, struttura in fibra di vetro, metodo di adesione o incollaggio, costruzione della cucitura e installazione.
Una superficie esterna in alluminio viene utilizzata perché una superficie metallica riflettente pulita può ridurre l'assorbimento del calore radiante.
Ciò è particolarmente utile quando il cablaggio è posizionato vicino a:
La protezione dal calore radiante è diversa dall'isolamento a contatto diretto. Se la guaina viene premuta contro un componente di scarico caldo, il calore conduttivo diventa più importante. In tale condizione, una superficie riflettente da sola potrebbe non fornire una protezione sufficiente.
Il cablaggio automobilistico è particolarmente sensibile all'esposizione termica localizzata perché il cablaggio contiene molteplici materiali con diversi limiti di temperatura.
Un cablaggio tipico può includere:
La temperatura massima consentita dell'intero cablaggio può quindi essere controllata da uno di questi componenti piuttosto che dal conduttore elettrico stesso.
Un rivestimento per cablaggi in alluminio viene utilizzato per ridurre il carico termico che raggiunge questi materiali, consentendo al contempo al cablaggio di rimanere flessibile e di seguire il percorso richiesto nel veicolo.
I rivestimenti in fibra di vetro alluminizzata possono essere utilizzati in molte posizioni di gestione termica del veicolo.
Le applicazioni tipiche includono:
La stessa tecnologia di rivestimento riflettente può essere utilizzata anche attorno a tubi flessibili e linee di fluido dove il calore radiante è il principale problema termico.
Un rivestimento in fibra di vetro e foglio di alluminio utilizza generalmente un substrato in fibra di vetro combinato con una superficie riflettente a base di foglio metallico.
Questa costruzione fornisce un esterno metallico brillante pur mantenendo la flessibilità di un rivestimento tessile sottostante.
Il prodotto finito può utilizzare:
Il design corretto dipende dal diametro richiesto, dalla flessibilità, dal metodo di produzione e dall'ambiente di utilizzo finale.
Non tutti i manicotti riflettenti utilizzano esattamente lo stesso strato metallico.
Una costruzione in foglio di alluminio utilizza un sottile foglio metallico incollato o laminato al tessuto di supporto. Una pellicola alluminizzata utilizza una pellicola riflettente rivestita di alluminio come parte della struttura esterna.
Nel confrontare queste costruzioni, gli acquirenti dovrebbero considerare:
Il materiale selezionato dovrebbe essere abbinato all'effettivo ambiente operativo piuttosto che scelto solo in base all'aspetto della superficie riflettente.
Lo spazio è spesso limitato nei moderni vani motore. Una barriera termica ingombrante può interferire con staffe, connettori, tubi flessibili adiacenti o componenti in movimento.
Per queste applicazioni, potrebbe essere preferibile un manicotto riflettente a profilo relativamente basso.
Un manicotto a basso profilo può essere particolarmente utile dove:
Tuttavia, ridurre lo spessore del manicotto può anche ridurre la capacità di isolamento. Il design deve quindi bilanciare lo spazio di ingombro con la riduzione termica richiesta.
Diversi metodi di produzione possono creare diversi profili di manicotto.
Un manicotto tubolare fornisce una copertura circonferenziale senza un'apertura longitudinale. Di solito viene installato prima che vengano montati i connettori di grandi dimensioni.

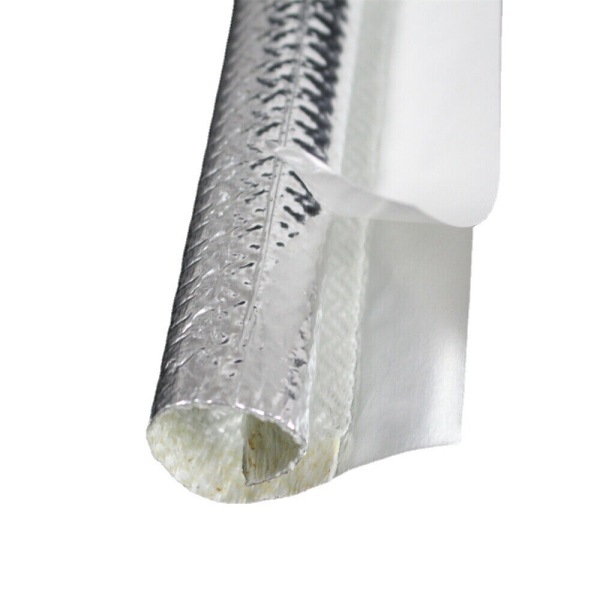

Un manicotto cucito può essere prodotto da tessuto alluminizzato formato in un tubo. Questo approccio offre flessibilità in termini di diametro, combinazione di strati e geometria personalizzata.
Uno strato riflettente può anche essere applicato attorno a una base tubolare in fibra di vetro. Questo può fornire flessibilità e consentire di combinare diversi materiali riflettenti con il manicotto di supporto.

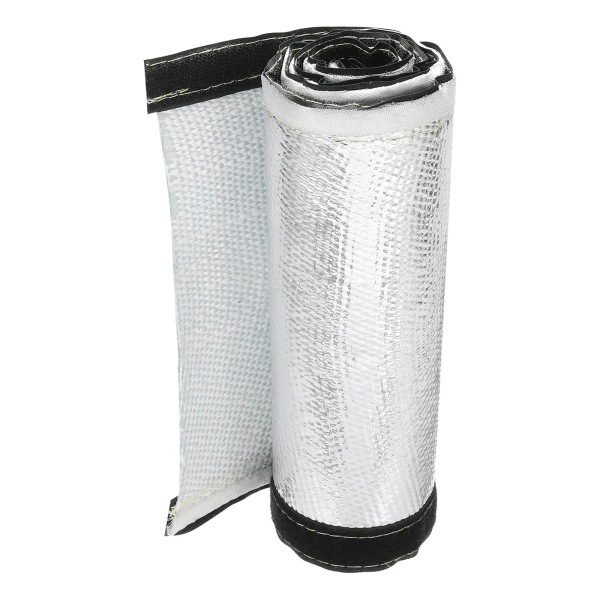

Per cablaggi completati, il manicotto può utilizzare chiusure a strappo, bottoni a pressione o un'altra struttura apribile in modo che il cablaggio non debba passare attraverso il manicotto.
Per un confronto dettagliato, vedere Manicotti di protezione termica a scorrimento vs avvolgenti per cablaggi automobilistici.
Il diametro del manicotto ha un effetto diretto sull'installazione e sulla vestibilità finale.
Il manicotto dovrebbe essere abbastanza grande da adattarsi al cablaggio protetto senza una compressione eccessiva, ma non così sovradimensionato da allontanarsi dalla posizione prevista.
Quando si seleziona il diametro, fornire:
Per una guaina ad infilare, le dimensioni del connettore sono particolarmente importanti poiché il connettore potrebbe essere molto più grande del fascio di cavi.
Un problema di dimensionamento comune si verifica quando un cablaggio elettrico presenta un diametro del fascio relativamente piccolo, ma connettori molto più grandi.
Ad esempio, il corpo di un cablaggio può adattarsi a una guaina compatta, ma il connettore finale potrebbe essere troppo grande per passarvi attraverso.
Esistono diverse soluzioni possibili:
La soluzione corretta dipende dalla sequenza di montaggio e dall'accoppiamento finale richiesto.
Non esiste un valore di spazio libero universale applicabile a qualsiasi combinazione di scarico e cablaggio.
Le prestazioni termiche dipendono da:
In generale, l'intercapedine d'aria disponibile tra una guaina riflettente e il componente caldo deve essere considerata come parte della progettazione termica.
Se l'installazione costringe la guaina al contatto diretto con la fonte di calore, potrebbe essere necessario un isolamento termico aggiuntivo o una diversa disposizione degli schermi.
Una fonte di calore può funzionare a diversi livelli di centinaia di gradi, mentre il cablaggio protetto deve rimanere al di sotto di una temperatura molto più bassa.
Ecco perché una specifica dovrebbe idealmente definire entrambi gli aspetti:
La differenza tra questi valori rappresenta la sfida di gestione termica che la guaina protettiva deve affrontare.
La sola classificazione nominale del materiale della guaina non determina la temperatura risultante del cablaggio.
I cablaggi automobilistici raramente corrono in linea retta perfetta. La guaina deve spesso seguire le curve attorno ai componenti del motore, alle scatole del cambio e alle staffe di montaggio.
Quando si valuta la flessibilità, considerare:
Il manicotto deve mantenere una copertura utile attorno alla curva senza esporre ampie sezioni della fibra di vetro o del cablaggio sottostante.
La protezione termica non è l'unico requisito in un'installazione automobilistica.
Il cablaggio e il manicotto possono muoversi contro:
Il movimento ripetuto può danneggiare i bordi tessili o gli strati riflettenti con finiture scadenti.
Per applicazioni con movimento meccanico, gli acquirenti dovrebbero valutare:
I manicotti per cablaggi installati attorno a motori e trasmissioni possono entrare in contatto con olio, acqua, liquido refrigerante, spruzzi stradali o altri fluidi automobilistici.
L'idoneità del manicotto finito dipende non solo dalla fibra di vetro e dall'alluminio, ma anche da:
Per i progetti OEM, la resistenza ai fluidi richiesta dovrebbe essere inclusa nelle specifiche invece di dare per scontato che ogni manicotto alluminizzato abbia la stessa resistenza.
Il cablaggio della trasmissione è un'applicazione particolarmente adatta per il manicotto in fibra di vetro riflettente, poiché il cablaggio può essere instradato vicino ai tubi di scarico o ad altre fonti di calore localizzate.
Oltre alle prestazioni termiche, un manicotto per cablaggio di trasmissione può richiedere:
Per una guida alla progettazione più dettagliata, consultare Guaina di protezione termica per cablaggi di trasmissione: progettazione e requisiti termici.
I cavi dei sensori possono essere particolarmente difficili da proteggere perché il cablaggio deve spesso raggiungere componenti installati direttamente nel sistema di scarico o nelle sue vicinanze.
Esempi comuni includono:
Una guaina in fibra di vetro alluminizzata può proteggere la sezione del cavo consentendo al contempo una flessibilità sufficiente per il passaggio attorno al connettore e al punto di montaggio.
Per questi assemblaggi, le dimensioni del connettore e la lunghezza del cavo protetto devono essere incluse nella richiesta di offerta (RFQ).
La vestibilità corretta generalmente non è né eccessivamente stretta né eccessivamente larga.
Una guaina troppo stretta può:
Una guaina troppo larga può:
Per la produzione OEM, il diametro e la tolleranza della guaina devono essere adattati all'effettivo intervallo dimensionale del cablaggio.
La lunghezza di taglio è particolarmente importante laddove la guaina protegge solo una porzione definita del cablaggio.
Se la guaina è troppo corta, parte della sezione esposta al calore potrebbe rimanere scoperta. Se è troppo lunga, potrebbe sovrapporsi a connettori, clip o altri elementi di montaggio.
I disegni di produzione dovrebbero identificare:
Le guaine tagliate a base di fibra di vetro possono richiedere un trattamento delle estremità a seconda della costruzione e del processo di assemblaggio.
I possibili metodi di finitura includono:
Il metodo corretto dipende dalla struttura della guaina, dalla flessibilità richiesta e dall'ambiente di produzione.
Queste due strutture risolvono problemi termici differenti.
Una guaina in fibra di vetro alluminizzata è particolarmente utile dove la riflessione del calore radiante è importante.
Una guaina in fibra di vetro rivestita in silicone viene solitamente scelta quando il tessuto necessita di un rivestimento elastomerico e l'applicazione enfatizza la resistenza ambientale, l'esposizione diretta o un altro insieme di requisiti meccanici.
La scelta dovrebbe quindi basarsi sull'effettivo meccanismo di trasferimento del calore e sull'ambiente operativo, piuttosto che trattare i due materiali come intercambiabili.
La fibra di silice viene utilizzata quando è richiesta una base tessile per temperature più elevate.
Una guaina in fibra di vetro alluminizzata può essere più adatta per molte applicazioni automobilistiche di calore radiante dove flessibilità, profilo basso e protezione riflettente sono priorità.
Una struttura in silice può essere presa in considerazione quando l'ambiente termico supera l'intervallo pratico dei design convenzionali a base di fibra di vetro.
La struttura completa della guaina e le condizioni di test richieste dovrebbero determinare la selezione finale.
Una guaina tubolare convenzionale funziona meglio attorno a un cablaggio o a un fascio di cavi relativamente coerente.
Se l'assemblaggio include:
uno schermo tessile sagomato può fornire una vestibilità migliore.
BSTFLEX produce anche Schermi termici automobilistici in fibra di vetro alluminizzata sagomati su misura per geometrie di componenti che non possono essere coperte efficacemente da una guaina dritta convenzionale.
La protezione dei cablaggi automobilistici richiede spesso dimensioni e dettagli di produzione specifici per il cliente.
BSTFLEX può sviluppare guaine a partire da:
Le opzioni personalizzate possono includere:
| Informazioni RFQormazioni | Perché è importante |
|---|---|
| Diametro esterno del cablaggio | Determina la dimensione del manicotto |
| Lunghezza protetta | Definisce la lunghezza del componente finito |
| Dimensioni del connettore | Determina se è possibile l'installazione a scorrimento |
| Tipo di fonte di calore | Identifica l'ambiente termico |
| Temperatura della fonte di calore | Definisce la gravità termica |
| Distanza minima | Importante per le prestazioni del calore radiante |
| Temperatura massima del cablaggio | Definisce la riduzione di temperatura richiesta |
| Metodo di installazione | Determina la costruzione tubolare o rimovibile |
| Requisiti meccanici | Definisce le esigenze di abrasione, flessibilità e ritenzione |
| Esposizione ai fluidi | Aiuta a selezionare il sistema di materiali completo |
| Quantità annuale | Influenza il metodo di produzione e l'attrezzatura |
| Test richiesti | Definisce i requisiti di convalida |
Un processo di selezione pratico inizia con cinque domande:
Una volta note queste condizioni, è possibile selezionare con maggiore precisione il materiale della guaina, il diametro, la struttura della parete, il metodo di chiusura e la lunghezza.
BSTFLEX produce prodotti di protezione termica riflettente per cablaggi automobilistici, cavi, tubi flessibili e linee di fluido. Le strutture disponibili includono guaine tubolari in fibra di vetro alluminizzata, guaine riflettenti cucite, guaine avvolgenti, design con chiusura a strappo, guaine con chiusura a scatto, guaine auto-chiudenti e schermi termici sagomati su misura.
Per la gamma completa di guaine riflettenti, visitare la Guaina protettiva termica alluminizzata categoria.
Per una selezione più ampia di materiali e design, vedere Guaine di protezione termica per cablaggi automobilistici: materiali, design e applicazioni.
Per un progetto personalizzato, inviare il diametro del cablaggio, la lunghezza protetta, le dimensioni del connettore, la temperatura della fonte di calore, lo spazio libero, la temperatura richiesta del cablaggio, il volume annuale e le specifiche del cliente applicabili. BSTFLEX può valutare l'applicazione e consigliare una struttura di guaina adatta per la fornitura di prototipi e la produzione.
Una guaina in fibra di vetro alluminizzata è una guaina di protezione termica flessibile che combina una base tessile in fibra di vetro con una superficie esterna in alluminio riflettente. È comunemente usata per ridurre l'esposizione al calore radiante attorno a cablaggi, cavi e tubi flessibili automobilistici.
Sì. È comunemente usata dove i cablaggi sono instradati vicino a collettori di scarico, turbocompressori, convertitori catalitici, trasmissioni o altre fonti di calore radiante.
Entrambi i termini possono descrivere una protezione termica riflettente a base di fibra di vetro, ma lo strato riflettente esterno può utilizzare costruzioni diverse come foglio di alluminio, pellicola alluminizzata o tessuto alluminizzato. La specifica completa del materiale dovrebbe essere esaminata invece di fare affidamento solo sul nome del prodotto.
Una guaina alluminizzata riflettente è utile principalmente per la protezione dal calore radiante. Se la guaina entra in contatto diretto con una superficie molto calda, il calore conduttivo diventa più importante e potrebbero essere necessari un isolamento aggiuntivo o una diversa disposizione protettiva.
Misurare il diametro esterno normale e massimo del cablaggio e considerare le dimensioni del connettore, i punti di diramazione e il metodo di installazione. La guaina dovrebbe adattarsi senza una compressione eccessiva, rimanendo controllata attorno alla sezione protetta.
Sì, se viene utilizzata una struttura avvolgente, con chiusura a strappo, con chiusura a scatto o auto-chiudente. Una guaina tubolare convenzionale deve normalmente essere installata prima che vengano montati i connettori di grandi dimensioni.
Sì. BSTFLEX può produrre guaine tagliate a misura e componenti personalizzati in base a disegni, dimensioni o campioni.
Sì. I design multistrato possono combinare una superficie esterna riflettente con strati tessili o isolanti aggiuntivi laddove è richiesta una maggiore separazione termica.
Inviare il diametro del cablaggio, la lunghezza protetta, le dimensioni del connettore, la temperatura della fonte di calore, lo spazio libero minimo, la temperatura massima consentita del cablaggio, il metodo di installazione, le specifiche di prova richieste e la quantità annuale stimata.
